WiFi技術
文章目錄
- WiFi技術
- 啥
- 802.11 對照表
- 802.11n
- 802.11ac
- 802.11ax
啥
MU-MIMO ：多用戶-多輸入多輸出
2x2 MIMO ：2個輸入in，2個輸出out，
？ 一根天線既做接收也做發送，2x2即兩根天線，同理4x4即為4根天線
？ Redmi AX6 共6根天線，4根作為5G天線，2根作為2.4G天線
Redmi AX6 支持2x2 160MHz 及 4x4 80MHz 兩種MU-MIMO作業模式
802.11 對照表
| 協議 | 頻寬(MHz) | 單天線速率(Mbps) | 技術 |
|---|---|---|---|
| 802.11a | 20 | ||
| 802.11b | 20 | ||
| 802.11g - 2.4G | 20 | OFDM | |
| 802.11n - 2.4G+5G | 20 (1路資料流) | 72.2 | 64QAM，MIMO |
| 40 (2路資料流) | 150 | ||
| 60 | |||
| 80 | 無商用產品 | ||
| 802.11ac - 5G (WiFi5) | 20 (1路資料流) | 86.7 | 256QAM，MU-MIMO最多4用戶，OFDM |
| 40 | 200 | ||
| 80 | 433.3 | ||
| 160 | 866.7 | ||
| 80+80 | |||
| 802.11ax - 2.4G+5G (WiFi6) | 20 (1路資料流) | 143.4 | 1024-QAM，MU-MIMO最多8用戶，OFDMA |
| 40 | 286.8 | ||
| 80 | 600.5 | ||
| 160 | 1201 | ||
| 80+80 |
802.11n
是在802.11g和802.11a之上發展起來的一項技術；
可作業在2.4GHz和5GHz兩個頻段；
理論速率最高可達600Mbps（目前業界主流為300Mbps）；
802.11ac
是802.11n的繼承者，它采用并擴展了源自802.11n的空中介面（air interface）概念，包括：更寬的RF帶寬（提升至160MHz），更多的MIMO空間流（spaTIal streams）（增加到 8），多用戶的 MIMO，以及更高階的調制（modulaTIon）（達到 256QAM），
作業在5GHz頻帶（也是其得名原因）；
理論上能夠提供最多1Gbps帶寬進行多站式無線局域網通信，或是最少500Mbps的單一連接傳輸帶寬；
頻寬系結：20-160MHz
802.11ax
支持2.4GHz和5GHz頻段，向下兼容11a/b/g/n/ac，
主要功能：
向下兼容11a/b/g/n/ac；
1024-QAM
上行和下行OFDMA
上行MU-MIMO
4倍OFDM符號時間（symbol duration）
自適應的空閑信道評估（Adaptive CCA）
2.4G信號頻道：
(邊界0)- 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 -(邊界14)
信號頻道單位1的頻寬為5MHz，比如1到2之間頻寬為5x(2-1)=5MHz
5G信號頻道：
(邊界34)- 36 - 40 - 44 - 48 - 52 - 56 - 60 - 64 -(邊界66)
(邊界147)- 149 -153 - 157 - 161 -(邊界163)
信號頻道單位1的頻寬為5MHz，比如36到44之間頻寬為5x(40-36)=20MHz
52 - 56 - 60 - 64 是雷達頻道，與可能不能用
Channel Spectrum Width(信道帶寬): 20MHZ
36-5180MHZ 5.18GHz
40-5200MHZ 5.2GHz
44-5220MHZ 5.22GHz
48-5240MHZ 5.24GHz
52-5260MHZ 5.26GHz
56-5280MHZ 5.28GHz
60-5300MHZ 5.3GHz
64-5320MHZ 5.32GHz
149-5745MHZ 5.745GHz
153-5765MHZ 5.765GHz
157-5785MHZ 5.785GHz
161-5805MHZ 5.805GHz
165-5825MHZ 5.825GHz

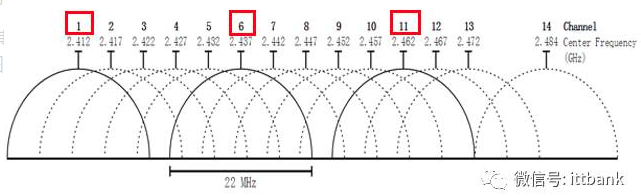

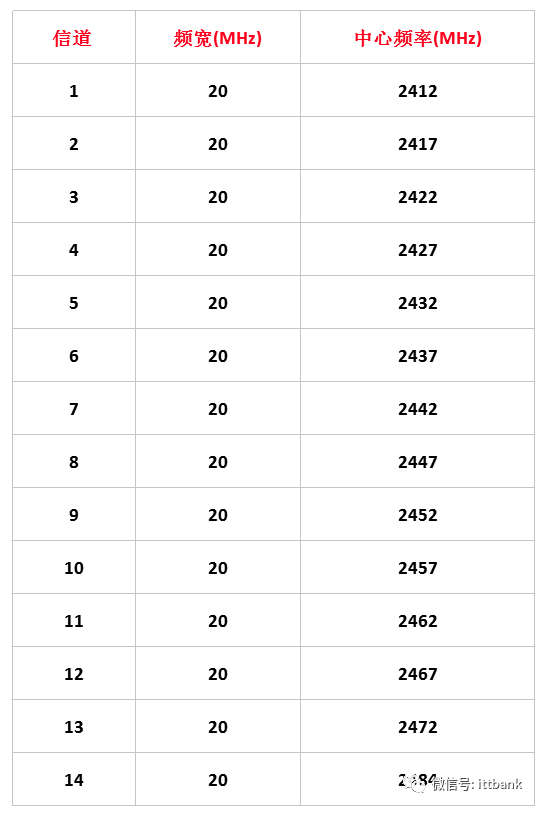

2.4G頻道：
世界各個地區WIFI 2.4G及5G信道劃分表（附無線通信頻率分配表）
https://blog.csdn.net/dxpqxb/article/details/80969760
