mdk5軟體和stm32包的安裝以及stm32程式“LED閃爍”除錯，用Proteus仿真一個51程式設計和仿真

一.mdk的安裝以及stm32包的安裝

1.mdk的安裝

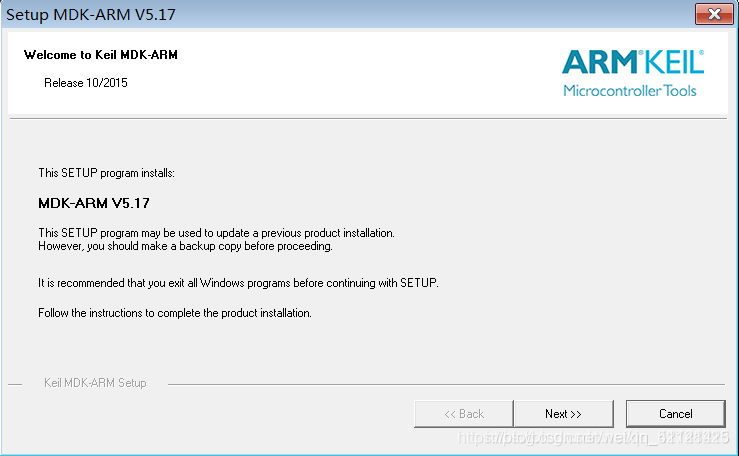

1.1雙擊安裝包出現如下界面，點擊next，

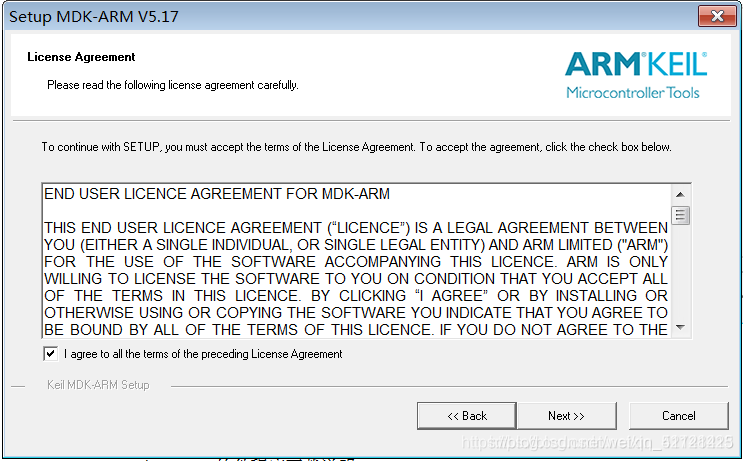

1.2.點擊next，

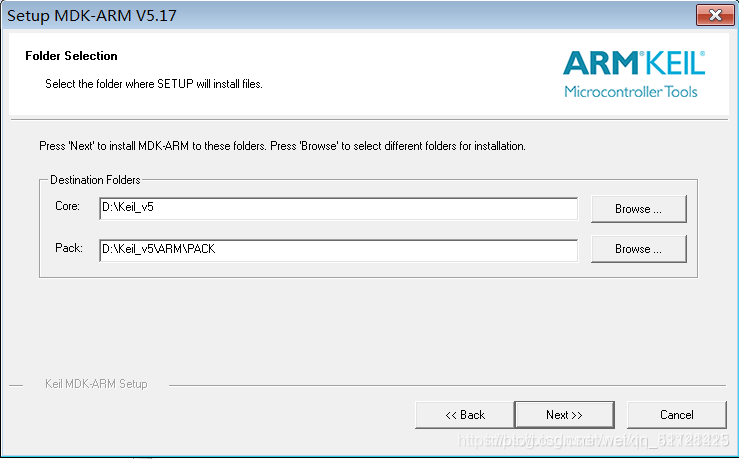

1.3.把它的安裝路徑改一下，這里我們把它裝在D盤，然后繼續點擊next，

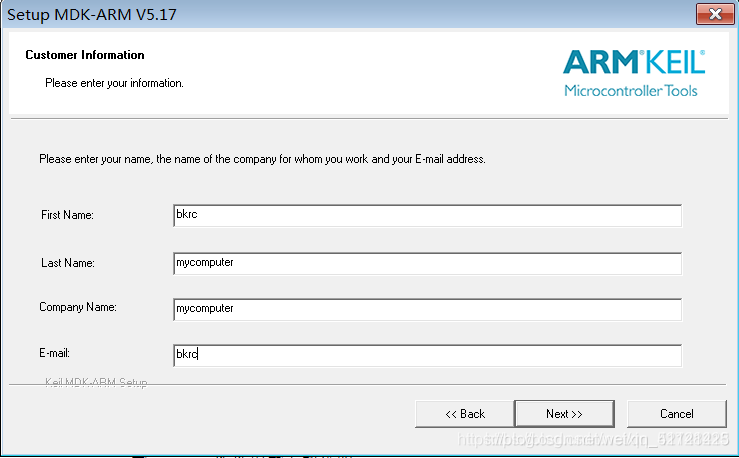

1.4.填入資訊，點擊next，

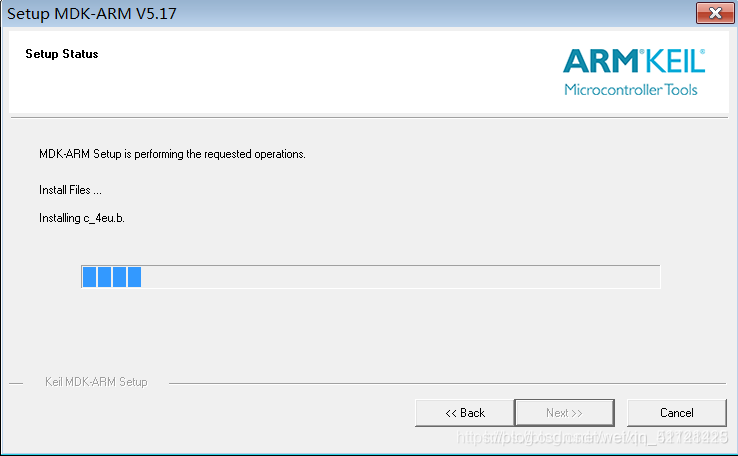

1.5.安裝程序等幾分鐘，

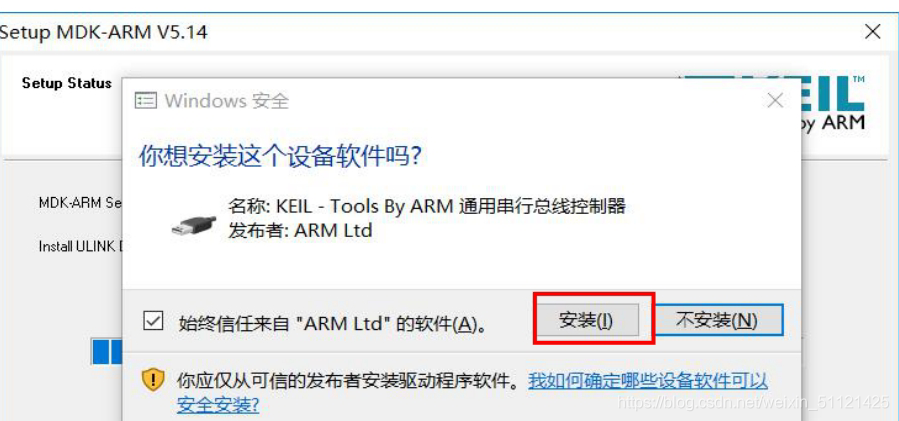

1.6.若安裝程序彈出如下界面，點擊安裝，

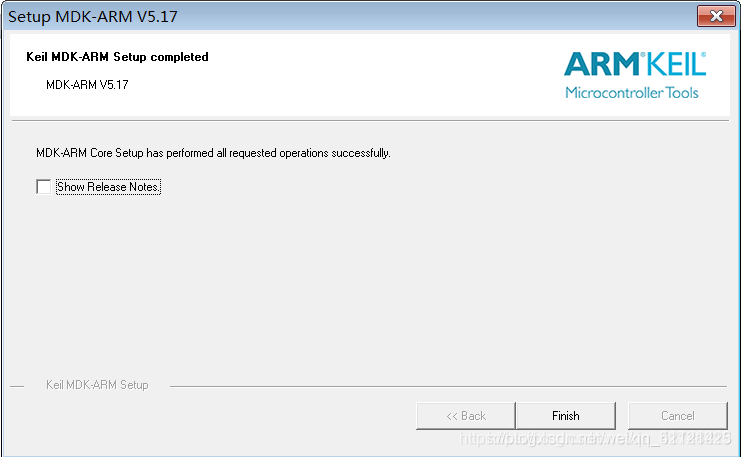

1.7.安裝完成，點擊Finish，

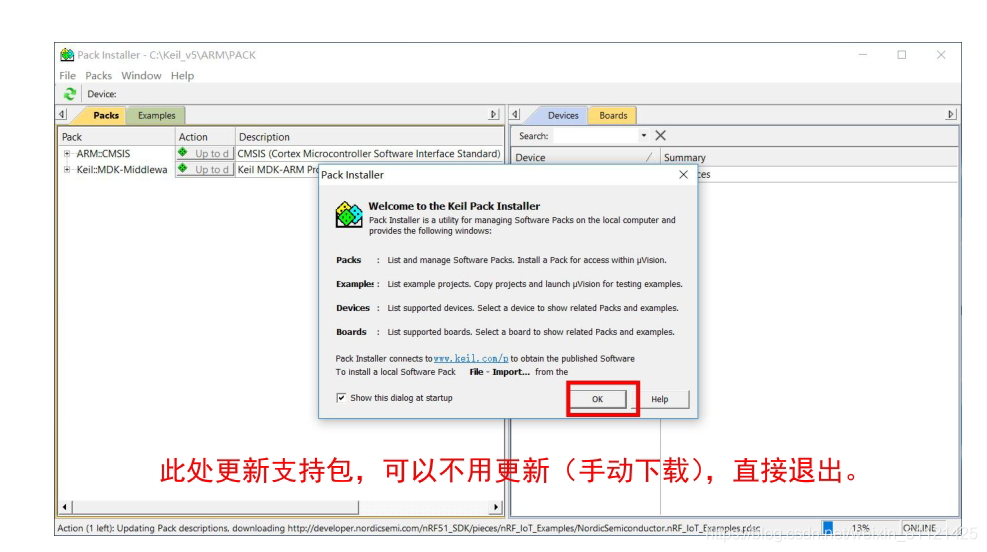

1.8.自動更新支持包，也可以直接退出，自己去下載安裝，

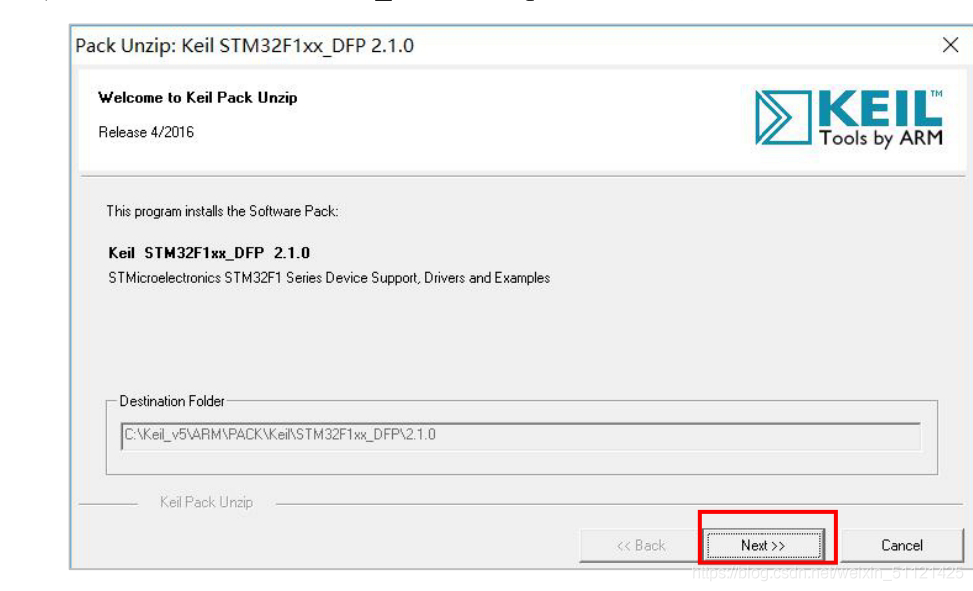

1.9.雙擊安裝包，出現以下界面，點擊next，

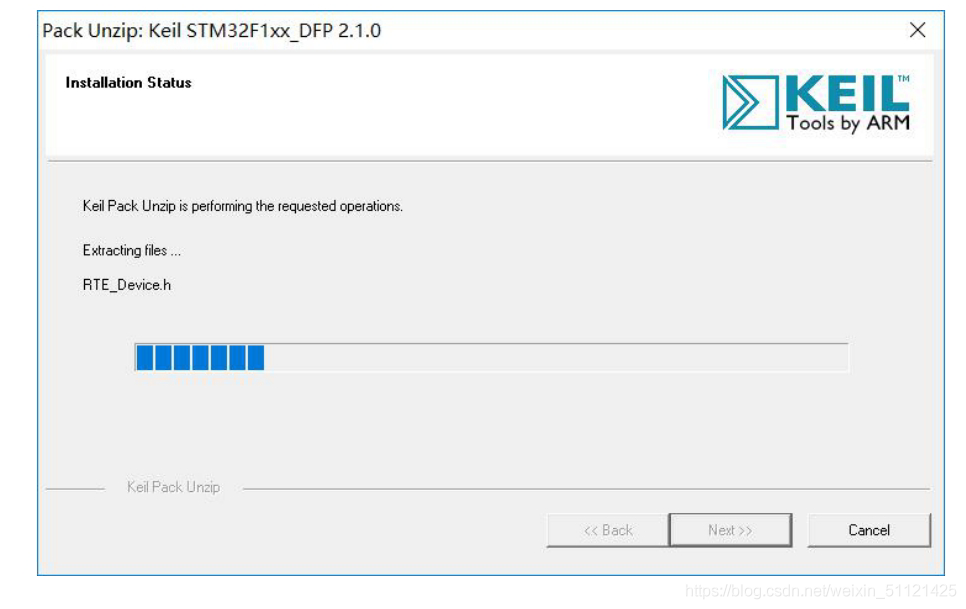

1.10.等待安裝完成，

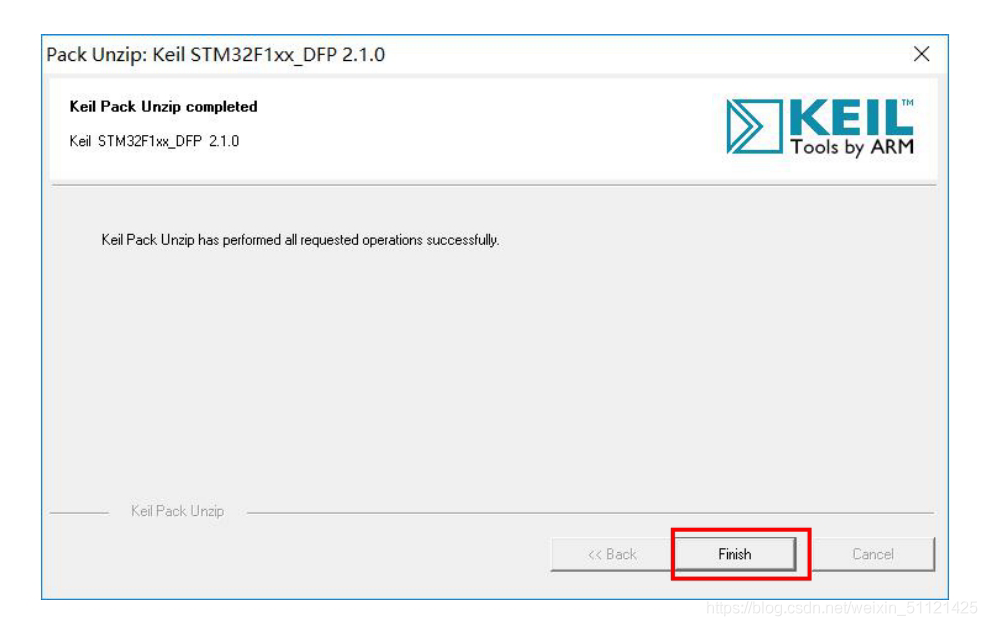

1.11.點擊Finish，

二.stm32的程式例子除錯

1.mak中建立工程檔案

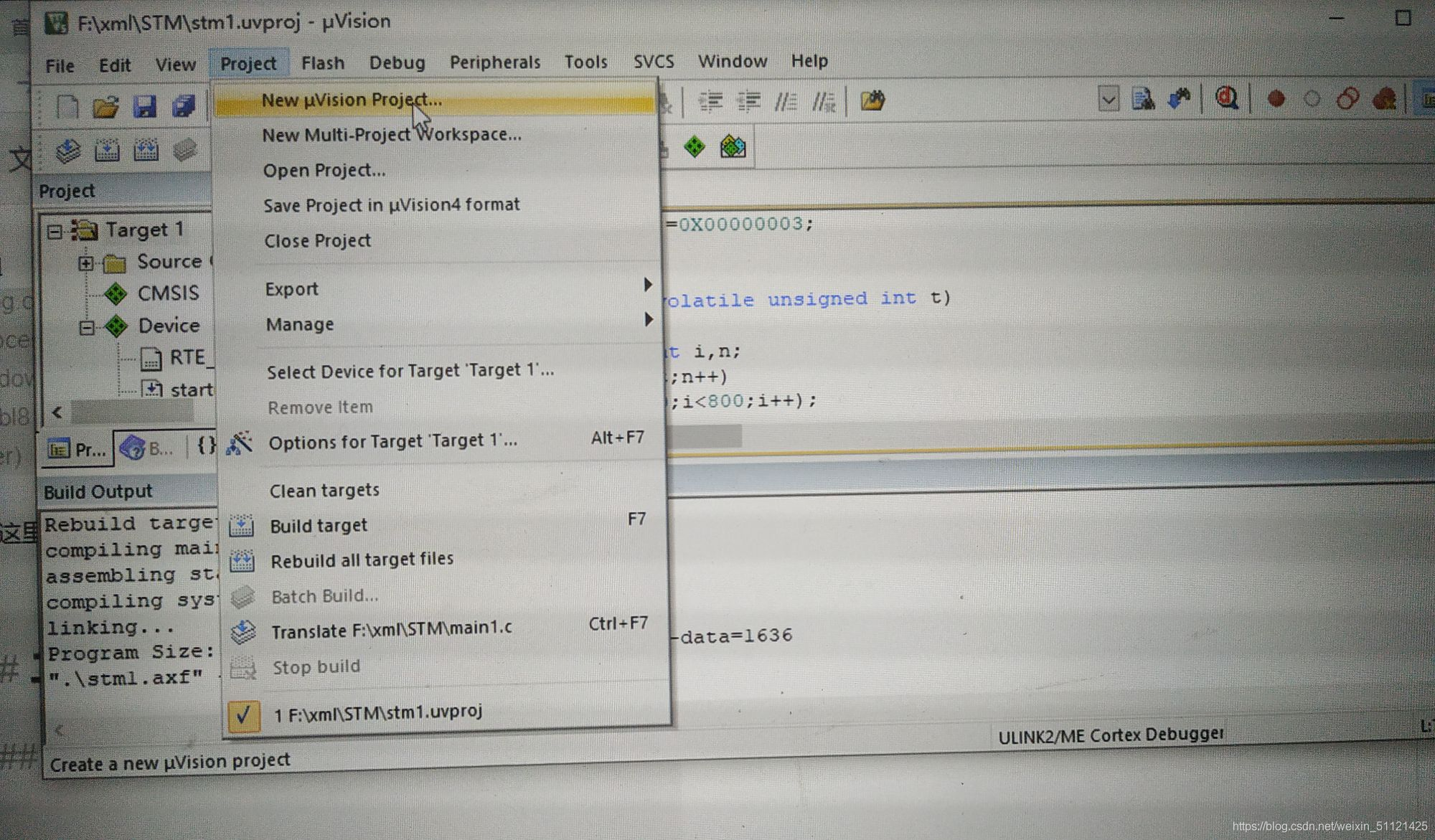

點擊project，點擊New uVision project 創建工程

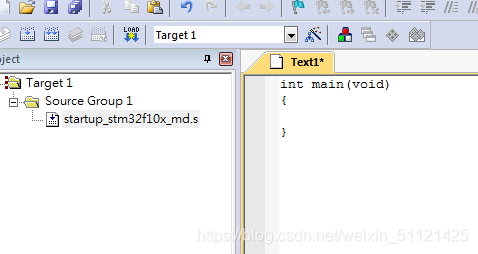

點擊New創建一個文本檔案，

輸入程式

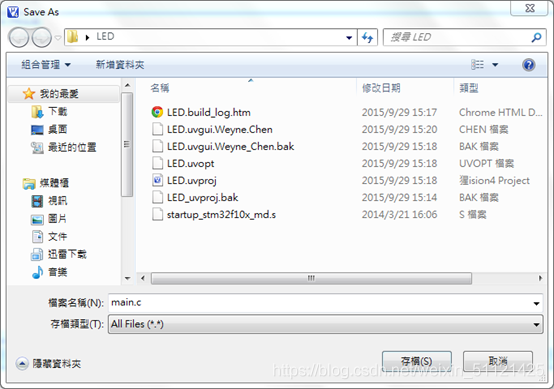

然后保存，自己定義檔案名后綴加.c，

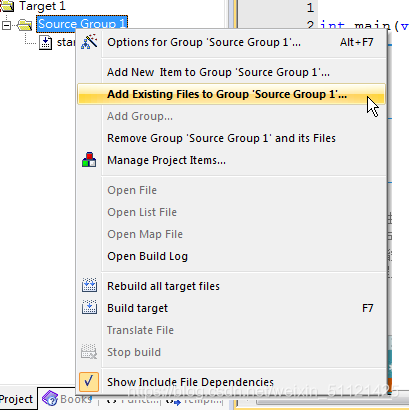

保存之后將檔案添加到工程中，

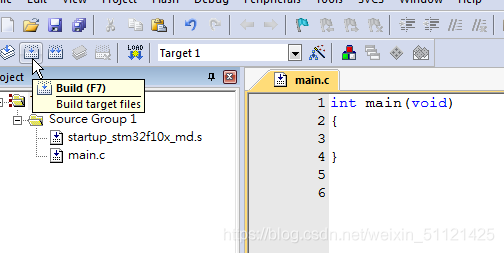

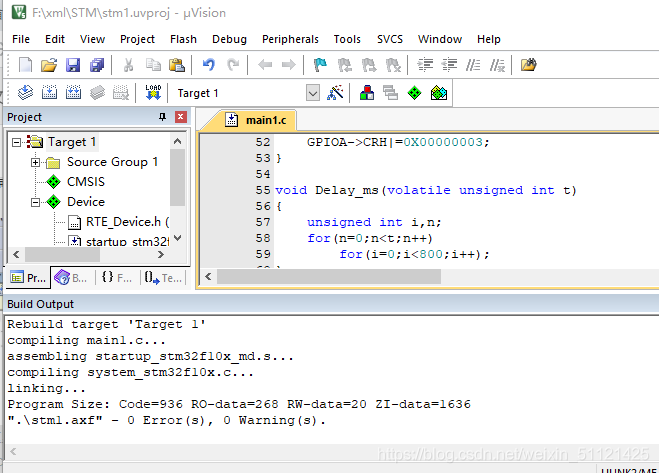

進行編譯

編譯無錯

代碼例子如下：

#define PERIPH_BASE           ((unsigned int)0x40000000)
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
typedef struct
{
  volatile unsigned int CR;
  volatile unsigned int CFGR;
  volatile unsigned int CIR;
  volatile unsigned int APB2RSTR;
  volatile unsigned int APB1RSTR;
  volatile unsigned int AHBENR;
  volatile unsigned int APB2ENR;
  volatile unsigned int APB1ENR;
  volatile unsigned int BDCR;
  volatile unsigned int CSR;
} RCC_TypeDef;

#define RCC ((RCC_TypeDef *)0x40021000)
typedef struct
{
volatile unsigned int CRL;
volatile unsigned int CRH;
volatile unsigned int IDR;
volatile unsigned int ODR;
volatile unsigned int BSRR;
volatile unsigned int BRR;
volatile unsigned int LCKR;
} GPIO_TypeDef;

#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)
void LEDInit(void)
{
    RCC->APB2ENR|=1<<2; //GPIOA
    GPIOA->CRH&=0XFFFFFFF0;
    GPIOA->CRH|=0X00000003;
}

void Delay_ms(volatile unsigned int t)
{
    unsigned int i,n;
    for(n=0;n<t;n++)
        for(i=0;i<800;i++);
}

int main(void)
{
    LEDInit();
    while(1)
    {
        LED0=0;
        Delay_ms(500);
        LED0=1;
        Delay_ms(500);
    }
}

三.proteus中仿真51單片機的實體流水燈

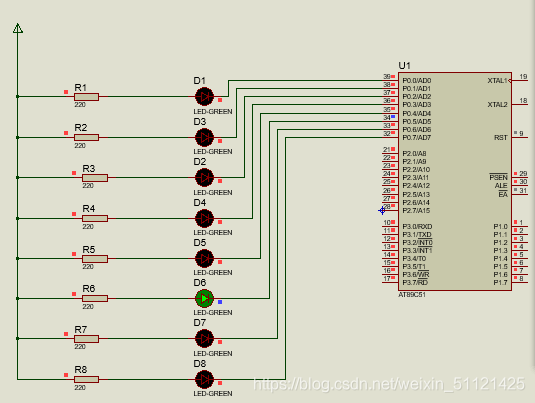

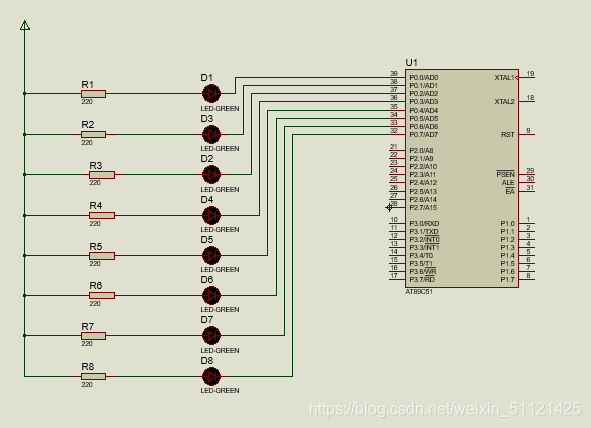

1.仿真電路

原件如下圖：

2.在keil c51,輸入以下代碼，編譯生成hex檔案

#include <reg51.h>
void delay(void)
{
 unsigned char i ,j;
 for(i=0;i<250;i++)
 for(j=0;j<250;j++);
}
void main(void)
{
 while(1)
 {
   P0=0xfe;
  delay();
  P0=0xfd;
  delay();
  P0=0xfb;
  delay();
  P0=0xf7;
  delay();
  P0=0xef;
  delay();
  P0=0xdf;
  delay();
  P0=0xbf;
  delay();
  P0=0x7f;
  delay();
 }
}

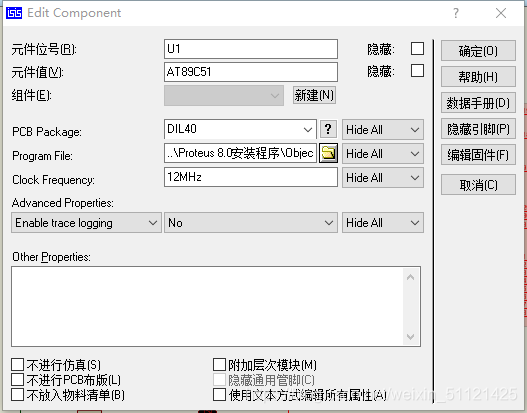

3.在protues中雙擊51單片機，裝載hex檔案

點擊確定

4.進行仿真

仿真結果如圖

可以看到LED燈的閃爍，

四.總結

以上就是mdk和stm32包的安裝以及stm32程式的除錯，這里stm32沒有硬體，所以只看編譯結果，用protues和keil51做了一個流水燈的仿真實驗，因為是初學者，我對于mdk和sym32 的了解肯定不夠，所以在這里面肯定有很多問題，希望大家指正，
