i.MX6ULL終結者串口格式化函式例程編譯及運行

我們打開Makefile檔案，輸入下面的內容：

  1 CROSS_COMPILE   ?= arm-linux-gnueabihf-
  2 TARGET ?= printf
  3
  4 CC := $(CROSS_COMPILE)gcc
  5 LD := $(CROSS_COMPILE)ld
  6 OBJCOPY := $(CROSS_COMPILE)objcopy
  7 OBJDUMP := $(CROSS_COMPILE)objdump
  8
  9 LIBPATH := -lgcc -L /usr/local/arm/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/lib/gcc/arm    -linux-gnueabihf/4.9.4
 10
 11
 12 INCDIRS := core \
 13                                    stdio/include \
 14                                    drivers/clk \
 15                                    drivers/led \
 16                                    drivers/delay \
 17                                    drivers/beep \
 18                                    drivers/gpio \
 19                                    drivers/key  \
 20                                    drivers/exit \
 21                                    drivers/int  \
 22                                    drivers/epittimer    \
 23                                    drivers/keyfilter    \
 24                                    drivers/uart
 25
 26 SRCDIRS := ./   \
 27                                    stdio/lib \
 28                                    drivers/clk \
 29                                    drivers/led \
 30                                    drivers/delay \
 31                                    drivers/beep \
 32                                    drivers/gpio \
 33                                    drivers/key  \
 34                                    drivers/exit \
 35                                    drivers/int  \
 36                                    drivers/epittimer    \
 37                                    drivers/keyfilter    \
 38                                    drivers/uart
 39
 40
 41 INCLUDE := $(patsubst %, -I %, $(INCDIRS))
 42
 43 SFILES := $(foreach dir, $(SRCDIRS), $(wildcard $(dir)/*.S))
 44 CFILES := $(foreach dir, $(SRCDIRS), $(wildcard $(dir)/*.c))
 45
 46 SFILENDIR := $(notdir  $(SFILES))
 47 CFILENDIR := $(notdir  $(CFILES))
 48
 49 SOBJS := $(patsubst %, output/%, $(SFILENDIR:.S=.o))
 50 COBJS := $(patsubst %, output/%, $(CFILENDIR:.c=.o))
 51 OBJS := $(SOBJS) $(COBJS)
 52
 53 VPATH := $(SRCDIRS)
 54
 55 .PHONY: clean
 56
 57 $(TARGET).bin : $(OBJS)
 58         $(LD) -Timx6ul.lds -o $(TARGET).elf $^ $(LIBPATH)
 59         $(OBJCOPY) -O binary -S $(TARGET).elf $@
 60
 61 $(SOBJS) : output/%.o : %.S
 62         $(CC) -Wall -nostdlib -fno-builtin -c -O2  $(INCLUDE) -o $@ $<
 63
 64 $(COBJS) : output/%.o : %.c
 65         $(CC) -Wall -Wa,-mimplicit-it=thumb -nostdlib -fno-builtin -c -O2  $(INCLUDE) -o $@ $<
 66
 67 clean:
 68         rm -rf $(TARGET).elf $(TARGET).dis $(TARGET).bin $(COBJS) $(SOBJS)

Makefile檔案我們主要修改下面幾個地方：
第2行的target賦值改成printf，
第13行添加格式化函式庫的頭檔案“stdio/include”到INCDIRS變數，
第27行添加格式化函式庫的.c檔案“stdio/lib”到SRCDIRS變數，
第65行添加-Wa,-mimplicit-it=thumb編譯選項，

鏈接檔案保持不變，

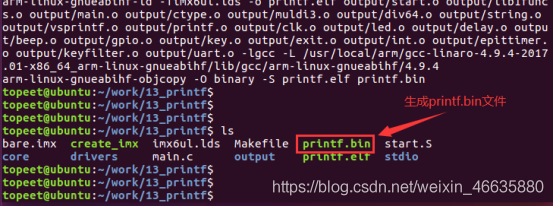

然后我們在終端輸入“make”命令，開始編譯，編譯完成后生成printf.bin檔案，如圖 1所示：

然后在終端輸入命令“chmod 777 create_imx”修改create_imx檔案具有可執行權限，如圖 2所示：

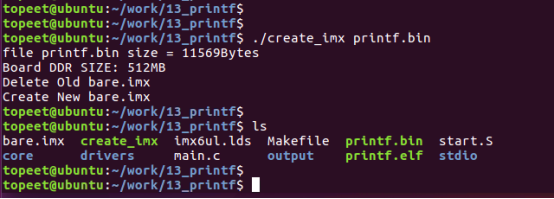

最后在終端運行命令“./create_imx printf.bin”生成最終的鏡像檔案“bare.imx”，如圖 3所示：

然后我們將生成的bare.imx檔案通過SSH軟體拷貝到mfg燒寫工具內對應目錄下，這一步可以參考前面的燒寫章節，將撥碼開關切換成燒寫模式，上電燒寫等待燒寫完成，然后將撥碼開關切換回啟動模式，然后我們打開SecureCRT，按照上一章節的配置，配置完進入SecureCRT的串口模式下，然后開發板上電，可以看到串口列印資訊如圖 4所示：

根據提示輸入兩個整數，中間用空格分開，輸入完成按鍵回車按鍵，可以看到SecureCRT的列印資訊如圖 5所示：

從上圖可以看到我們分別輸入了整數21和23，它們的和是44，通過運行結果可以看到我們的printf和scanf格式化函式移植成功，
