前言

??紅胖子，來也！
??做影像處理，經常頭痛的是明明分離出來了（非顏色的），分為幾塊區域，那怎么知道這幾塊區域到底哪一塊是我們需要的，那么這部分就涉及到需要識別了，
??識別可以自己寫模板匹配、特征點識別、級聯分類器訓練識別，
??本文章就是講解級聯分類器的訓練與識別，

級聯分類器相關

??OpenCV的級聯分類器分有兩個，分別為Harr級聯分類器和LBP級聯分類器，具體級聯分類器請查看：
??《OpenCV開發筆記（五十四）：紅胖子8分鐘帶你深入了解Haar級聯分類器進行人臉檢測（圖文并茂+淺顯易懂+程式原始碼）》
??《OpenCV開發筆記（五十五）：紅胖子8分鐘帶你深入了解Haar、LBP特征以及級聯分類器識別程序（圖文并茂+淺顯易懂+程式原始碼）》

明確目標

??目標是識別視頻中的歌手，我們先手動采集資料集合，
??視頻為《綠色》，如下圖：
在這里插入圖片描述

訓練分類器前的準備作業

采集正樣本圖片

??正樣本的尺寸不是必須一致的，但是要和生成的正樣本矢量檔案中的寬高有相同的比例（因為訓練程序中，會根據設定的寬高進行等比縮放，比如設定正版本圖片是128x128的，那么樣本為256x256會縮放，假設為256x128的那么比例就不同了，這個圖怎么處理？待定）；
??正樣本圖片應該盡可能包含少的干擾背景資訊，在訓練程序中多余的背景資訊也會成為正樣本的一個區域特征，此處與深度學習不同，深度學習現在主流無腦深度學習，影像基本的一些去噪都可能不做，
??資料來源盡可能做到多樣化，比如樣本為車，車的姿態場景應稍豐富些，同一正樣本目標的影像太多會使區域特征過于明顯，造成這個目標的訓練過擬合，影響檢測精度，不利于訓練器泛化使用，
??我們采集視頻的人臉，先把視頻解碼后保存成jpg圖片，
??此處省略一萬字…

創建樣本：opencv_createsamples.exe

??使用opencv自帶的命令列工具opencv_createsamples.exe

[-info <collection_file_name>]
樣本說明檔案，每一行的內容為

xxx.jpg nums x y width height

??例如：圖片中有兩個目標

xxx.jpg 2 0 0 100 100 200 200 100 100

??生成樣本在windows上依托命令列

dir /b > pos.data

[-img <image_file_name>]
??通過一張圖片的扭曲形變成多張圖片作為樣本，就填寫這個引數，引數的內容為要扭曲的圖片的路徑，填入后，-info引數不再有效，
[-vec <vec_file_name>]
??樣本描述檔案的名字及路徑
[-bg <background_file_name>]
??負樣本描述檔案的名字及路徑，如果省略，則使用bgcolor的值填充作為背景，就是跟存放負樣本圖片（背景圖片）目錄位置相同的描述檔案的路徑，可用txt,dat等格式保存，每一行的內容為：xxx.jpg，
[-inv]
??如果指定該標志，前景影像的顏色將翻轉
[-randinv]
??如果指定該標志，顏色將隨機地翻轉
[-num <number_of_samples = 1000>]
??總共幾個樣本，可以省略，則按照輸入的實際樣本數量產生
[-bgcolor <background_color = 0>]
??背景顏色（目前為灰度圖）；背景顏色表示透明顏色，因為影像壓縮可造成顏色偏差，顏色的容差可以由-bgthresh指定，所有處于bgcolor-bgthresh和bgcolor+bgthresh之間的像素都被設定為透明像素，
[-bgthresh <background_color_threshold = 80>]
??（參考-bgcolor）
[-maxidev <max_intensity_deviation = 40>]
??前景樣本里像素的亮度梯度的最大值
[-maxxangle <max_x_rotation_angle = 1.100000>]
??x軸最大旋轉角度，單位弧度
[-maxyangle <max_y_rotation_angle = 1.100000>]
??y軸最大旋轉角度，單位弧度
[-maxzangle <max_z_rotation_angle = 0.500000>]
??z軸最大旋轉角度，單位弧度
[-show [<scale = 4.000000>]]
??顯示樣本，作為創建樣本時的除錯
[-w <sample_width = 24>]
??樣本縮放到的尺寸
[-h <sample_height = 24>]
??樣本縮放到的尺寸
[-maxscale ]：
[-rngseed ]：

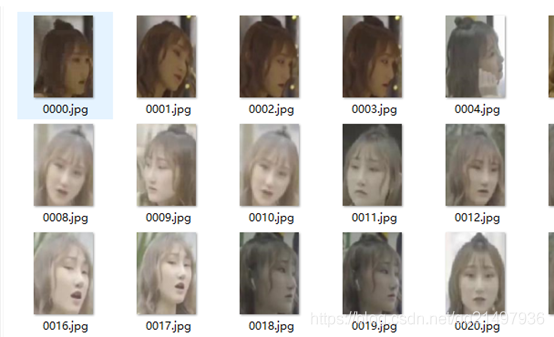

創建正樣本

在這里插入圖片描述

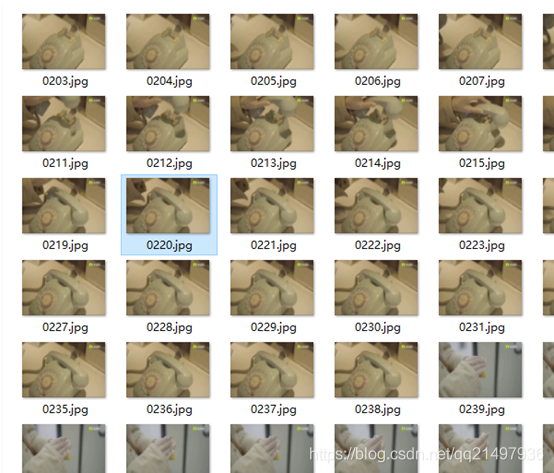

創建負樣本

在這里插入圖片描述

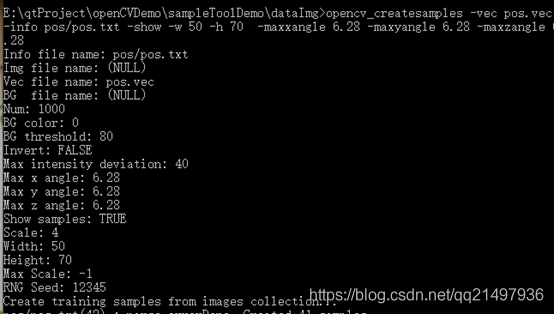

創建樣本檔案vec

opencv_createsamples -vec pos.vec -info pos/pos.txt -bg neg/neg.txt -show -w 50 -h 70  、
                     -maxxangle 6.28 -maxyangle 6.28 -maxzangle 6.28

（注意：LBP特征50x70等都可以可以訓練，實測HAAR則必須是24x24 or 20x20）
在這里插入圖片描述

訓練樣本opencv_traincascade.exe

??使用opencv自帶的命令列工具opencv_traincascade.exe，可以訓練三個特征目標：HAAR、HOG、LBP，

-data <cascade_dir_name>
??訓練的分類器的存盤目錄，
-vec <vec_file_name>
??通過opencv_createsamples生成的vec檔案，正樣本的資料，
-bg <background_file_name>
??負樣本說明檔案，主要包含負樣本檔案所在的目錄及負樣本檔案名，
[-numPos <number_of_positive_samples = 2000>]
??每級分類器訓練時所用到的正樣本數目，但是應當注意，這個數值一定要比準備正樣本時的數目少，
[-numNeg <number_of_negative_samples = 1000>]
??每級分類器訓練時所用到的負樣本數目，可以大于-bg指定的圖片數目，
[-numStages <number_of_stages = 20>]
??訓練分類器的級數，強分類器的個數
[-precalcValBufSize <precalculated_vals_buffer_size_in_Mb = 1024>]
??快取大小，用于存盤預先計算的特征值，單位MB
[-precalcIdxBufSize <precalculated_idxs_buffer_size_in_Mb = 1024>]
??快取大小，用于存盤預先計算的特征索引，單位MB
[-baseFormatSave]
??僅在使用Haar特征時有效，如果指定，級聯分類器將以老格式存盤，
[-numThreads <max_number_of_threads = 1>]
??支持多執行緒并行訓練
[-acceptanceRatioBreakValue = -1>]
??此引數用于確定模型應保持學習的精確程度以及何時停止，一個好的指導方針是訓練不超過10e-5（等于10*10^(-5) ），以確保模型不會過度訓練您的訓練資料，默認情況下，此值設定為-1以禁用此功能，

–cascadeParams–

[-stageType <BOOST(default)>]
??級聯型別，目前只能取BOOST
[-featureType <{HAAR(default), LBP, HOG}>]
??訓練使用的特征型別，目前支持的特征有Haar，LBP和HOG
[-w <sampleWidth = 24>]
??訓練的正樣本的寬度，Haar特征的w和h一般為20，LBP特征的w和h一般為24，HOG特征的w和h一般為64
[-h <sampleHeight = 24>]
??訓練的正樣本的高

–boostParams–

[-bt <{DAB, RAB, LB, GAB(default)}>]
??增強分類器型別：DAB-Discrete AdaBoost，RAB-Real AdaBoost，LB-LogitBoost，GAB-Gentle AdaBoost，
[-minHitRate <min_hit_rate> = 0.995>]
??類器每個階段的最小期望命中率，總體命中率估計為（最小命中率^階段數），
[-maxFalseAlarmRate <max_false_alarm_rate = 0.5>]
??分類器每個階段的最大期望誤報率，
[-weightTrimRate <weight_trim_rate = 0.95>]
??指定是否應使用修剪及其權重，一個不錯的選擇是0.95，
[-maxDepth <max_depth_of_weak_tree = 1>]
??弱樹的最大深度，一個不錯的選擇是1，這是樹樁的情況，
[-maxWeakCount <max_weak_tree_count = 100>]
??每個級聯階段的最大弱樹數，提升分類器（stage）將具有許多弱樹（<=maxWeakCount），以實作給定的-maxFalseAllRate，

–haarFeatureParams–

[-mode <BASIC(default) | CORE | ALL>]
??選擇訓練中使用的Haar特征集的型別，基本只使用直立特征，而所有特征都使用全套直立和45度旋轉特征集，

訓練級聯分類器

opencv_traincascade.exe -data data -vec pos.vec -bg neg\neg.txt \
-numPos 41 -numNeg 215 -numStages 16 -featureType HAAR -w 64 -h 64

訓練出錯如下：
在這里插入圖片描述

更換LBP特征，繼續訓練：

opencv_traincascade.exe -data data -vec pos.vec -bg neg\neg.txt \
-numPos 41 -numNeg 215 -numStages 16 -featureType LBP -w 64 -h 64

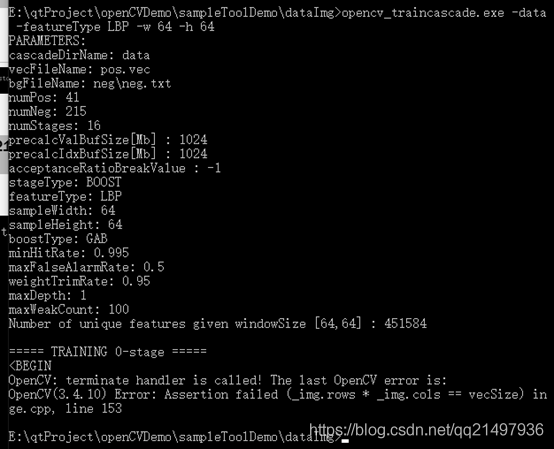

訓練出錯如下：
在這里插入圖片描述
??根據錯誤寬高是要跟創建的樣本一樣，改為50x70，(創建的樣本為50x70)，繼續訓練：

opencv_traincascade.exe -data data -vec pos.vec -bg neg\neg.txt  \
-numPos 41 -numNeg 215 -numStages 16 -featureType LBP -w 50 -h 70

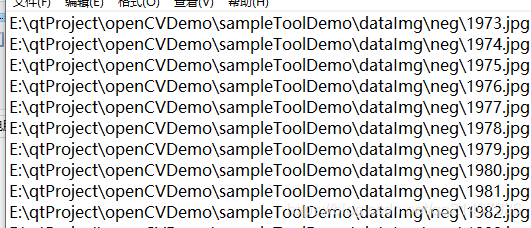

??負樣本再生成一次絕對路徑：

dir /b /s >negAb.txt

在這里插入圖片描述
??刪掉非圖片的行
??然后繼續訓練：

opencv_traincascade.exe -data data -vec pos.vec -bg neg\negAb.txt \
-numPos 41 -numNeg 215 -numStages 16 -featureType LBP -w 50 -h 70

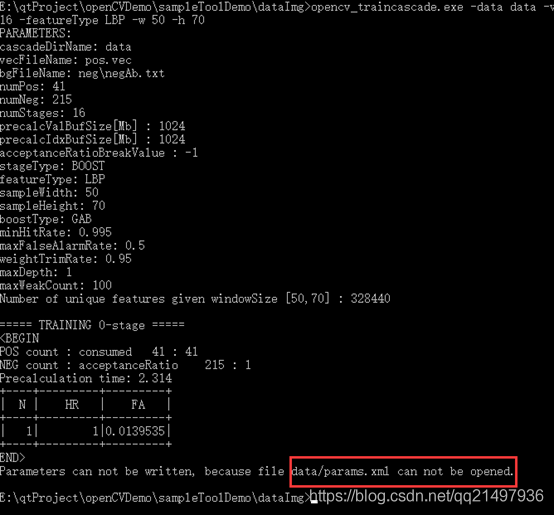

訓練出錯，如下：
在這里插入圖片描述
手動創建data目錄

??繼續訓練：

opencv_traincascade.exe -data data -vec pos.vec -bg neg\negAb.txt -numPos 41 -numNeg 215 -numStages 16 -featureType LBP -w 50 -h 70

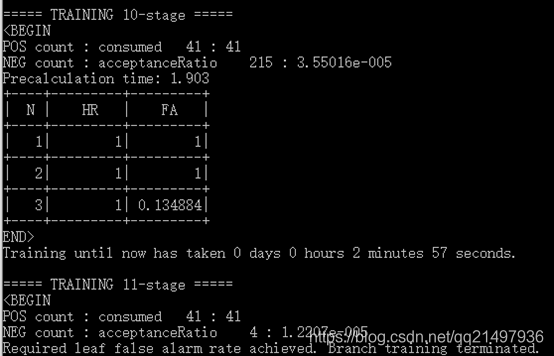

??然后，正常訓練，訓練完成：
在這里插入圖片描述

如何訓練Haar

??要訓練haar特征級聯分類器，最開始創建樣本就必須為24x24 or 20x20的（經過多次嘗試論證），最終設定24x24訓練如下：

opencv_traincascade.exe -data data -vec pos.vec -bg neg\negAb.txt \
-numPos 41 -numNeg 215 -numStages 16 -featureType HAAR -w 24 -h 24

在這里插入圖片描述

??使用該級聯分類器，使用cascade.xml加載即可，

Haar級聯分類器的測驗

??級聯分類器的測驗請參考《OpenCV開發筆記（五十四）：紅胖子8分鐘帶你深入了解Haar級聯分類器進行人臉檢測（圖文并茂+淺顯易懂+程式原始碼）》
