LoRaWAN地區引數
1 介紹
這份檔案描述了全球不同地區的LoRaWAN具體引數，這份檔案是對LoRaWAN協議檔案(從版本V1.0.2開始)的配套補充檔案，為了避免新區域的加入而導致檔案的變動，因此將地區引數章節從協議規范中剝離出來，
2 LoRaWAN地區引數
2.1 歐洲 863-870MHz 免授權頻段
待補充，計劃3月份補足，
2.2 美國 902-928MHz 免授權頻段
待補充，計劃3月份補足，
2.3 中國 779-787MHz 免授權頻段
待補充，計劃3月份補足，
2.4 歐洲 433MHz 免授權頻段
待補充
2.5 澳洲 915-928MHz 免授權頻段
待補充
2.6 中國 470-510MHz 頻段
2.6.1 中國 470-510MHz 前導碼格式
要用如下的同步字：
| 調制方式 | 同步字 | 前導碼長度 |
| LoRa | 0x34 | 8 symbols |
2.6.2 中國 470-510MHz 信道頻率
在中國，無線電管理局SRRC規定了這個頻段用于民用表計應用，

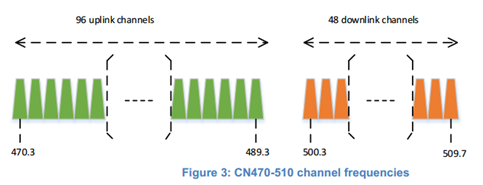

470頻段需要按照如下信道規劃進行部署：
- 上行 – 從0到95共96個信道，帶寬為125KHz，速率從DR0到DR5，使用編碼率4/5，從470.3MHz按200KHz遞增到489.3KHz，
6到38和45到77的這幾十個信道，主要用于中國電力，在中國電力使用了這些信道的區域，則LoRaWAN不能使用這些信道，
- 下行 – 從0到47共48個信道，帶寬為125KHz，速率從DR0到DR5，使用編碼率4/5，從500.3MHz按200KHz遞增到509.7KHz，
LoRaWAN在滿足如下條件下可以使用中國 470-510MHz 頻段：
- 射頻發射功率(EIRP(Effective Isotropic Radiated Power) 有效全向輻射功率)要小于50mW(或者17dBm)，
- 發射持續時間不能超過5000ms
中國 470-510MHz 頻段的終端需要使用如下默認設定：
- 默認的射頻發射功率為：14dBm
中國470-510MHz的終端設備應當可以在這個頻段內進行操作，必須有足夠的信道資料結構體來存盤96個上行信道，
如果使用OTAA空中激活方式，終端應該廣播JoinReq訊息，使用96個信道中的隨機信道，速率從DR5-DR0，帶寬為125KHz，
ABP激活方式的設備應當在復位后，96個信道均可用，
2.6.3 中國 470-510MHz 速率和發射功率
中國470-510MHz的物理層沒有限制停留時間，終端設備不一定需要執行TxParamSetupReq的MAC命令，
如下編碼用于中國 470-510MHz 頻段的資料速率和發射功率，
| 資料速率 | 配置 | 物理層位元率 |
| 0 | LoRa: SF12 / 125 kHz | 250 |
| 1 | LoRa: SF11 / 125 kHz | 440 |
| 2 | LoRa: SF10 / 125 kHz | 980 |
| 3 | LoRa: SF9 / 125 kHz | 1760 |
| 4 | LoRa: SF8 / 125 kHz | 3125 |
| 5 | LoRa: SF7 / 125 kHz | 5470 |
| 6:15 | RFU | |
| 發射功率 | 配置 |
| 0 | 17 dBm |
| 1 | 16 dBm |
| 2 | 14 dBm |
| 3 | 12 dBm |
| 4 | 10 dBm |
| 5 | 7 dBm |
| 6 | 5 dBm |
| 7 | 2 dBm |
| 8…15 | RFU |
表34: 中國470 資料速率和發射功率表
2.6.4 中國 470-510MHz JoinResp命令的CFList欄位
中國 470-510MHz不支持LoRaWAN的JoinAccept命令中攜帶可選CFlist，如果CFlist欄位非空，那終端得忽略它，
2.6.5 中國 470-510MHz LinkAdrReq命令
對于中國 470-510MHz 的版本，LinkADRReq命令中的ChMaskCntl有如下定義：
| ChMaskCntl | ChMask用于 |
| 0 | 信道 0 到 15 |
| 1 | 信道 16 到 31 |
| 2 | 信道 32 到 47 |
| 3 | 信道 48 到 63 |
| 4 | 信道 64 到 79 |
| 5 | 信道 80 到 95 |
| 6 | 所有信道打開，不管ChMask欄位，所有定義的信道都可用 |
| 7 | RFU |
表35: 中國470 ChMaskCntl數值表
如果ChMask的數值為RFU，終端則拒絕該命令，并且在回復中不設定Channel mask ACK，
2.6.6 中國 470-510MHz 最大載荷長度
MAC層載荷的最大長度在下表中進行了規定，這是考慮了重傳包，從物理層最大允許傳輸時間來推算出來，應用層載荷的最大長度(MAC可選控制欄位FOpt為空情況下)也給了出來，如果FOpts欄位非空的話，那么N的字還要更小，
| 資料速率 | M | N |
| 0 | 59 | 51 |
| 1 | 59 | 51 |
| 2 | 59 | 51 |
| 3 | 123 | 115 |
| 4 | 230 | 222 |
| 5 | 230 | 222 |
| 6:15 | 未定義 | |
表36: 中國470 最大載荷長度
2.6.7 中國 470-510MHz 接收視窗
- RX1接收信道被上行信道用來發起資料互動，RX1接收信道按照如下方式定義，
RX1信道數 = 上行信道數對48取余，例如上行信道為49時，則rx1信道數為1， - RX1視窗的資料速率取決于發送資料速率(見下面的表37:中國 470-510MHz 資料速率偏移)，
- RX2(第二接收視窗)的設定使用固定資料速率和頻率，默認引數為505.3 MHz / DR0，
| RX1資料速率偏移 | 0 | 1 | 2 | 3 | 4 | 5 |
| 上行資料速率 | RX1時隙的下行資料速率 | |||||
| DR0 | DR0 | DR0 | DR0 | DR0 | DR0 | DR0 |
| DR1 | DR1 | DR0 | DR0 | DR0 | DR0 | DR0 |
| DR2 | DR2 | DR1 | DR0 | DR0 | DR0 | DR0 |
| DR3 | DR3 | DR2 | DR1 | DR0 | DR0 | DR0 |
| DR4 | DR4 | DR3 | DR2 | DR1 | DR0 | DR0 |
| DR5 | DR5 | DR4 | DR3 | DR2 | DR1 | DR0 |
表37:中國 470-510MHz 資料速率偏移
RX1資料速率偏移的允許值只能在[0:3]的范圍內，[4:7]保留給后面使用，
2.6.8 中國 470-510MHz 默認設定
中國 470-510MHz 頻段對以下引數提供了一些推薦值，
RECEIVE_DELAY1 1 s
RECEIVE_DELAY2 2 s (必須是RECEIVE_DELAY1 + 1s)
JOIN_ACCEPT_DELAY1 5 s
JOIN_ACCEPT_DELAY2 6 s
MAX_FCNT_GAP 16384
ADR_ACK_LIMIT 64
ADR_ACK_DELAY 32
ACK_TIMEOUT 2 +/- 1 s (隨機延時1到3秒)
如果終端實際使用的引數和上面默認值不同(例如終端使用更長的延時RECEIVE_DELAY1和2)，那些引數必須在終端授權時使用帶外信道和網路服務器通信告知，網路服務器正在不會接受非默認值的引數，
2.7 亞洲 923MHz 免授權頻段
待補充
