虛擬化應用——服務器虛擬化

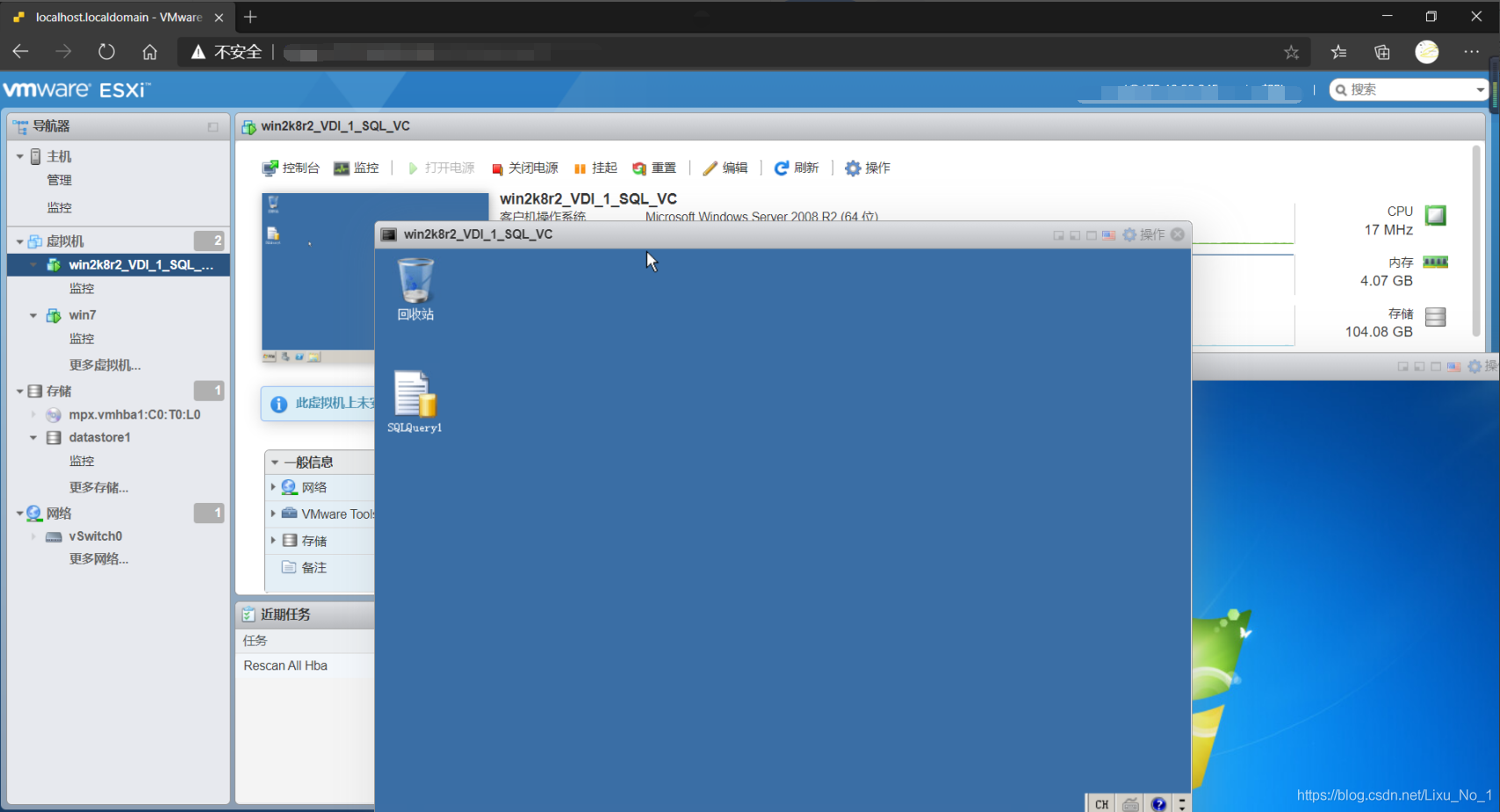

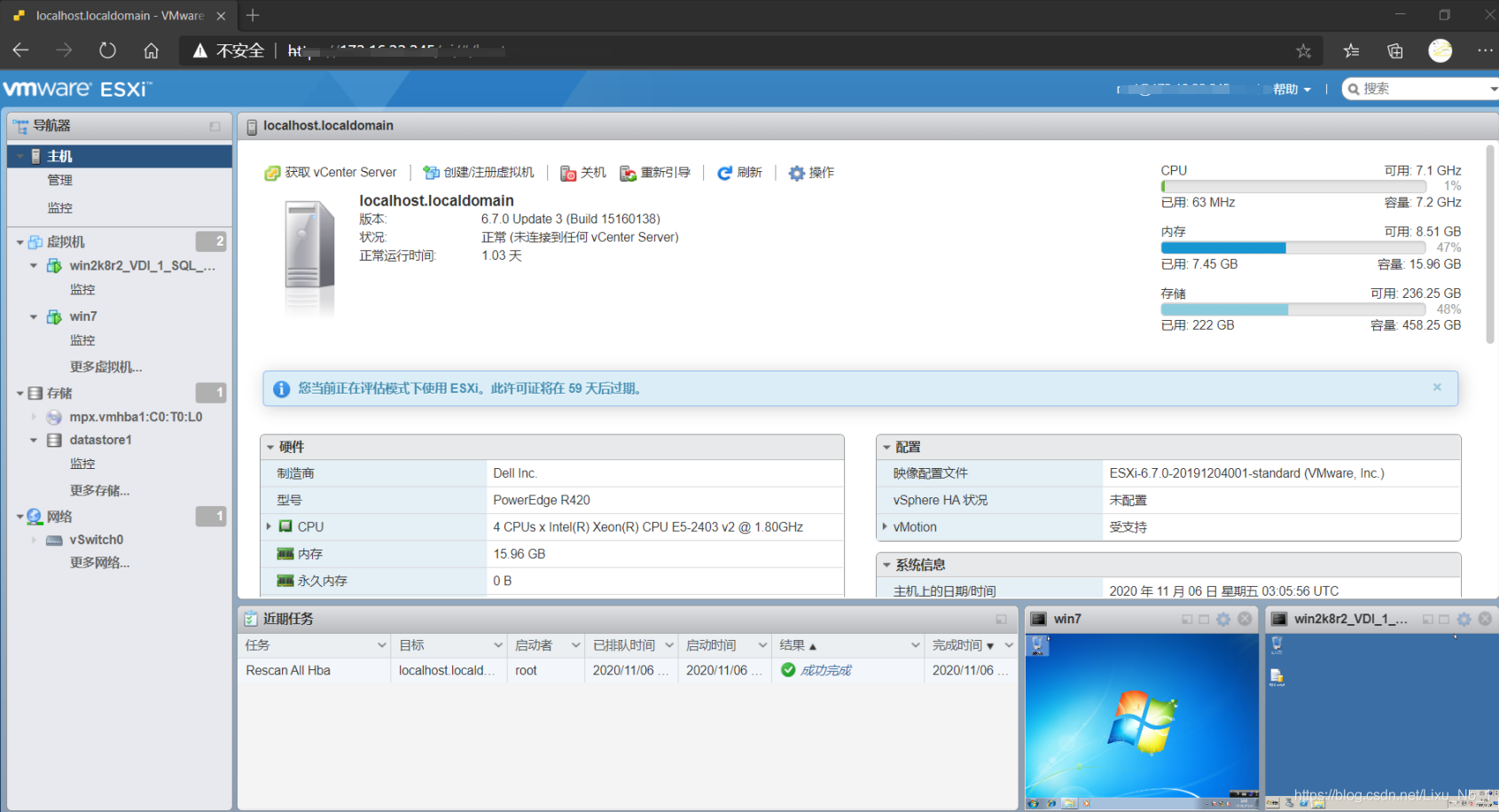

注：剛開始時實驗環境是在筆記本上進行的，后期發現記憶體不足，于是便將實驗環境轉移到了服務器上，在服務器上安裝了版本為6.7.0的ESXi，通過在瀏覽器中輸入ip地址的形式來管理虛擬機，

一、掌握Esxi host 安裝與配置

1.1 安裝Esxi主機

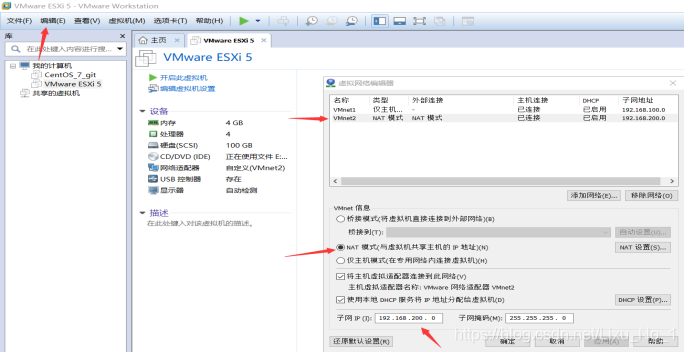

（1）點擊編輯，點擊虛擬網路配接器
（2）編輯VMnet8，設定為NAT模式，子網為192.168.200.0,點擊應用

（1）配置好Esxi虛擬機，配置新下如下圖所示
（2）安裝的Esxi版本為5.5

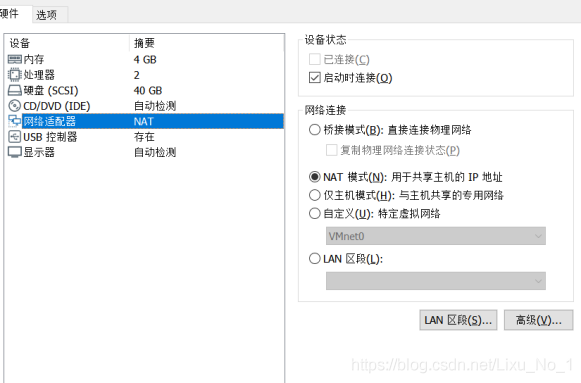

（3）網卡為NAT模式，4GB記憶體，2CPU，硬碟的最好大一點，100G為好

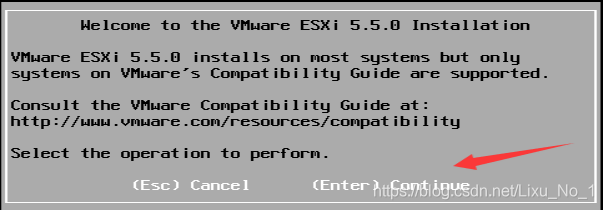

（1）選擇繼續，點擊回車鍵

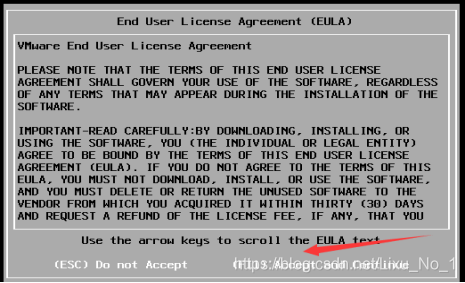

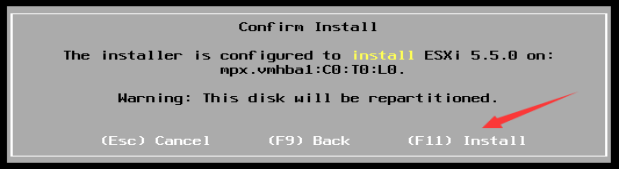

（2）點擊F11，開始安裝

（3）點擊回車進行下一步

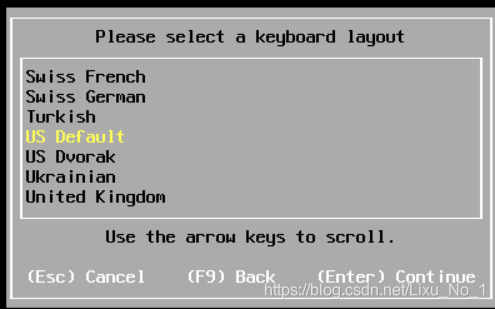

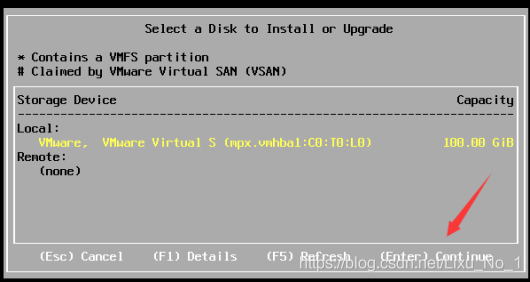

（4）默認選項，點擊回車，進行下一步

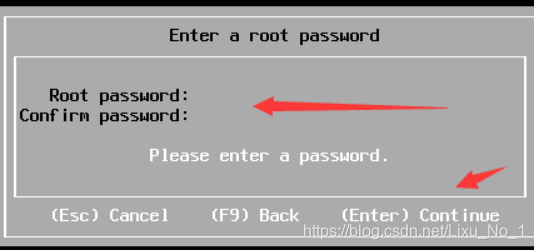

（5）輸入密碼，點擊回車，進行下一步

（6）點擊F11，開始安裝

（7）等待安裝

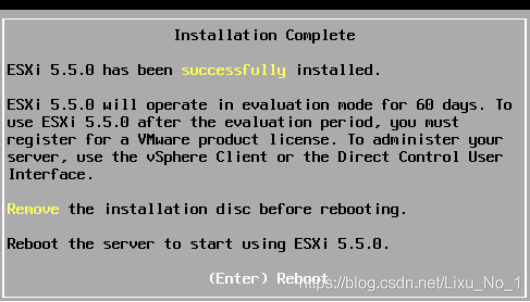

（8）點擊回車，重啟Esxi主機


（9）開機后，進入系統啟動界面

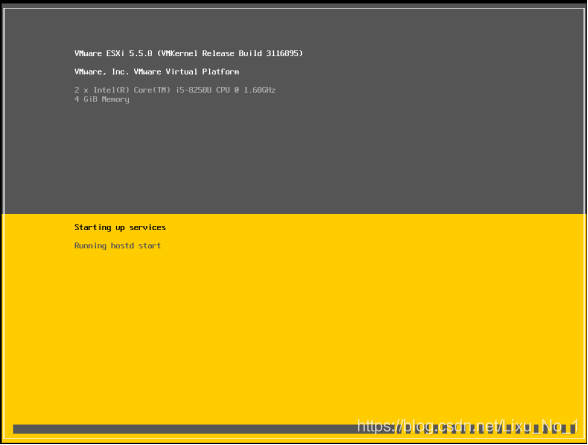

（10）等待服務啟動完成

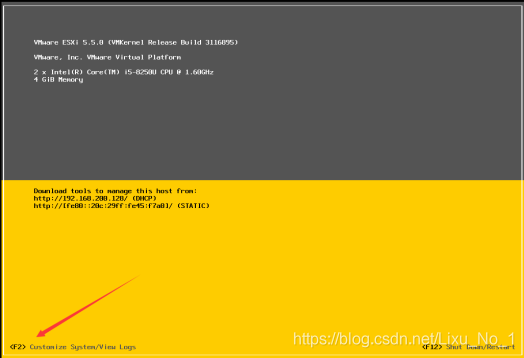

（11）點擊F2,進入配置界面

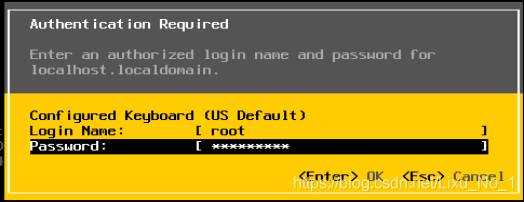

（12）輸入賬號密碼，點擊回車

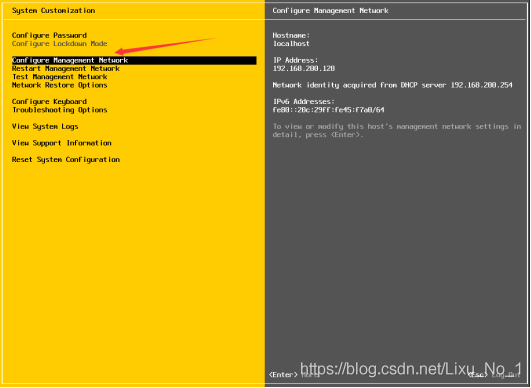

（13）進入設定頁面后點擊使用上下鍵，移動到configure management network，點擊回車

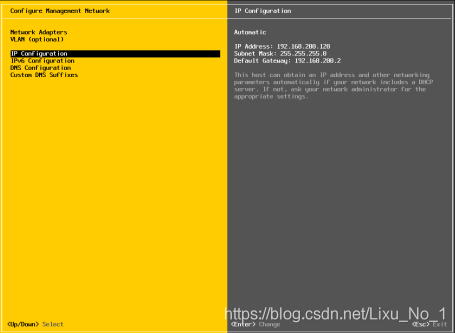

（14）進入網路設定界面后，選擇IP configuration，點擊回車

（15）選擇set static IP address，點擊空格選中

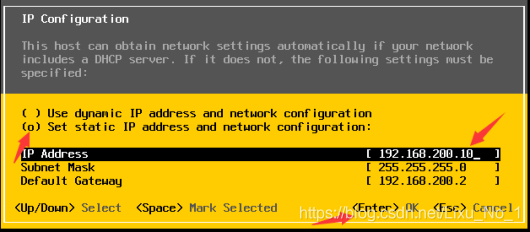

（16）設定靜態IP為192.168.200.10，設定完成后點擊回車

（17）設定完成后鍵盤點擊ESC，退出

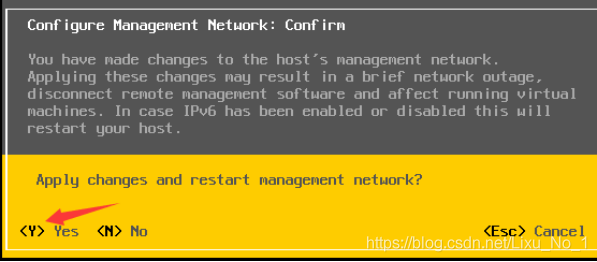

（18）彈出以下界面后，輸入Y，保存剛剛的設定

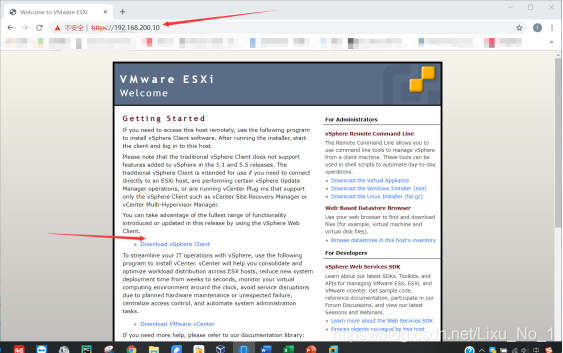

（19）打開瀏覽器，訪問192.168.200.10（此處使用的Google瀏覽器，可根據情況選擇）
（20）點擊download vSphere client，下載客戶端

（21）下載完成后，默認安裝vSphere client

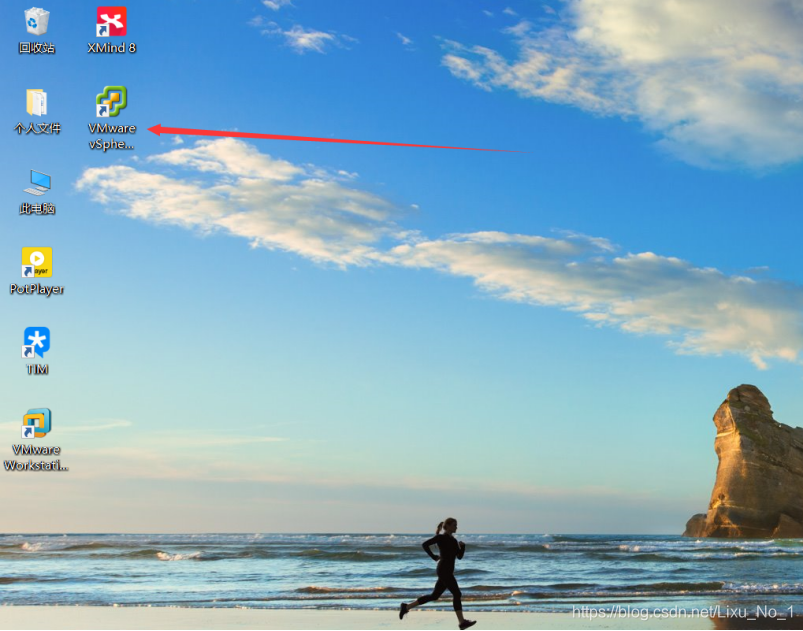

（22）打開VMware vSphere Client

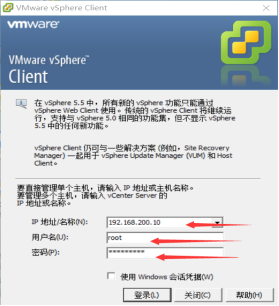

（23）輸入IP地址192.168.200.10
（24）用戶名root，密碼為Esxi主機密碼，點擊登錄

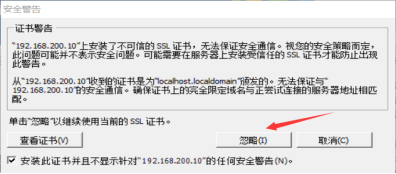

（25）勾選安裝此證書并不顯示針對192.168.200.10,的任何安全警告，然后點擊忽略

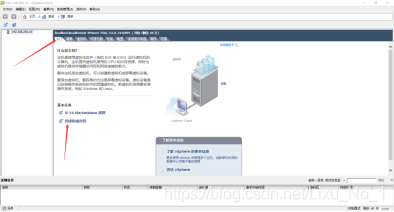

（26）成功登錄進入Esxi主機界面，

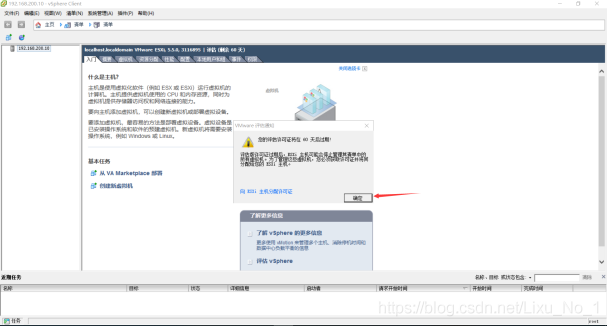

（27）彈窗中，點擊確定，向Esxi主機分配許可證

（28）點擊切換到配置欄目

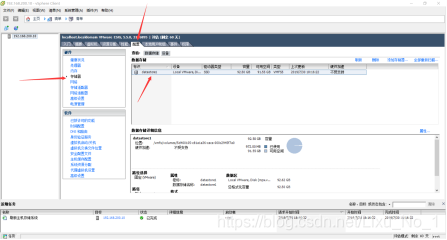

（29）在硬體串列中點擊存盤器
（30）選擇database1，右鍵，瀏覽資料庫

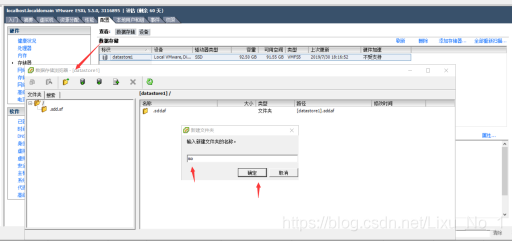

（31）點擊箭頭所指的黃色檔案夾，開始新建檔案夾
（32）輸入檔案夾名iso，用于存盤鏡像檔案

（33）新建成功后在檔案夾中上載檔案，點擊箭頭所指位置，選擇上載檔案

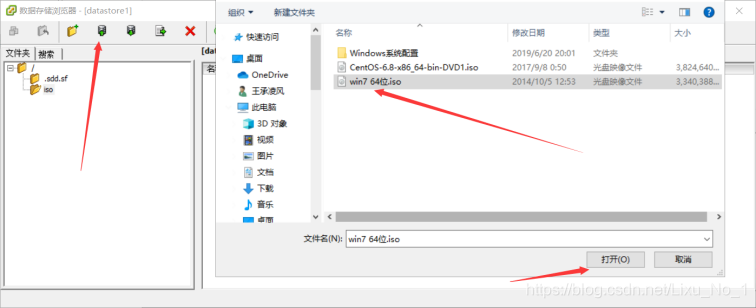

（34）找到本地存放win7鏡像的檔案夾，選擇win7 64位.iso,點擊打開

（35）完成上述步驟之后會彈出以下彈彈窗

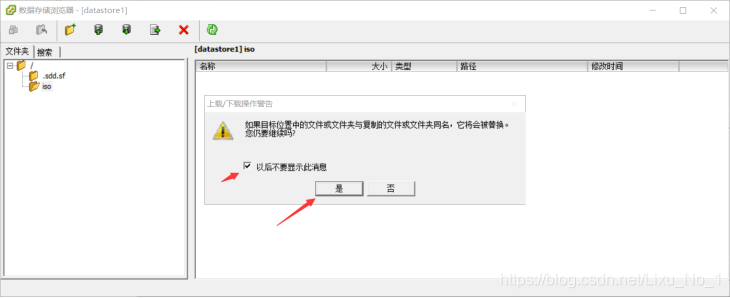

（36）勾選以后不要顯示此訊息，點擊是

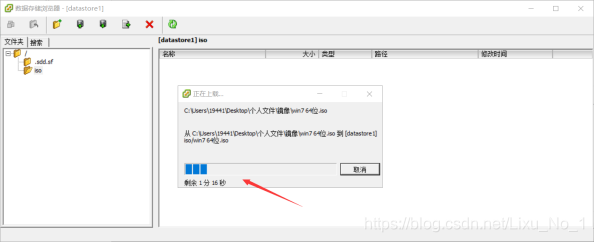

（37）上載win7鏡像中，等待上載完成

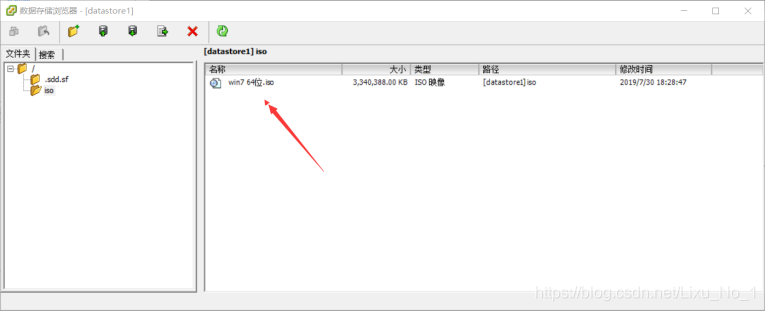

（38）鏡像已經成功上載至iso檔案夾中

1.2 虛擬機創建
（1）點擊切換至“入門”頁面
（2）點擊創建新虛擬機

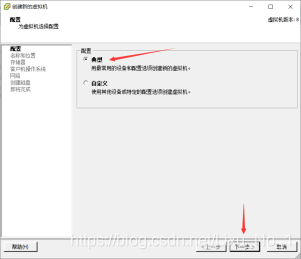

1）創建典型虛擬機，點擊“下一步”

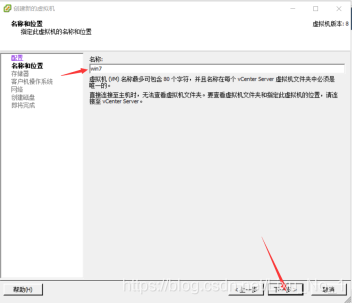

（1）虛擬機命名為win7，點擊“下一步”

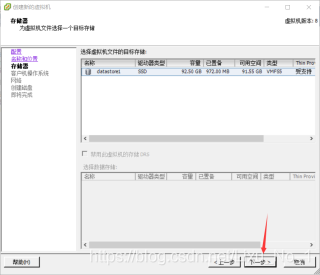

（2）默認存盤位置，database1，點擊下一步

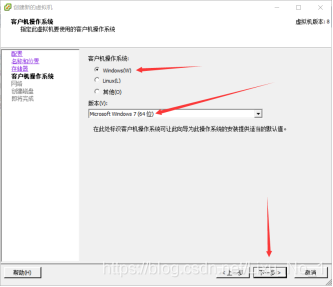

（3）客戶機系統選擇windows
（4）版本選擇Microsoft windows 7（64位），點擊下一步

（5）網路默認，點擊下一步

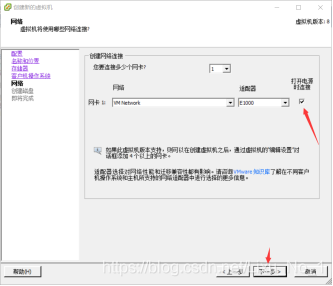

（6）注意打開電源時連接勾選

（7）磁盤大小默認為32GB
（8）選擇厚置備零延遲，點擊下一步

（9）虛擬機配置完成
（10）勾選完成前編輯虛擬機設定

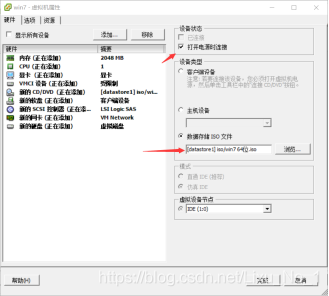

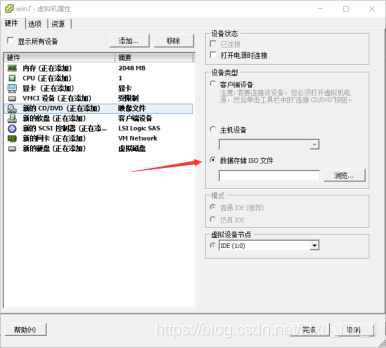

（11）編輯虛擬機設定頁面，新的CD/DVD映像檔案，選擇資料庫存盤的ISO檔案

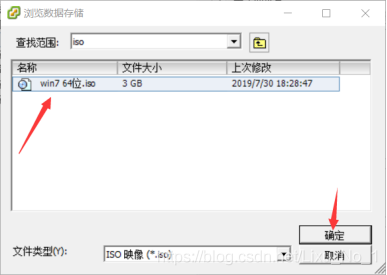

（12）瀏覽資料庫，找到上傳的win7 iso檔案，點擊確定

（13）選擇win7 64為.iso檔案成功
（14）勾選上方的打開電源時連接，完成虛擬機的編輯

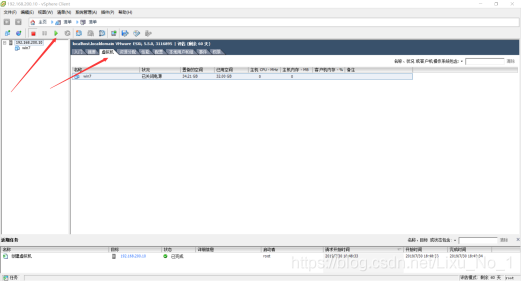

（15）點擊切換到“虛擬機”界面
（16）選中win7虛擬機，點擊上方啟動按鈕

（17）下方近期任務顯示，打開虛擬機電源已完成

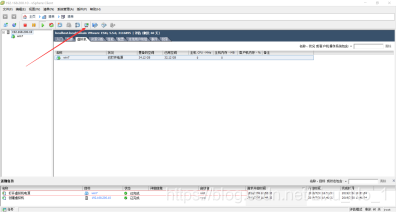

（18）點擊上方箭頭處，打開虛擬機控制臺

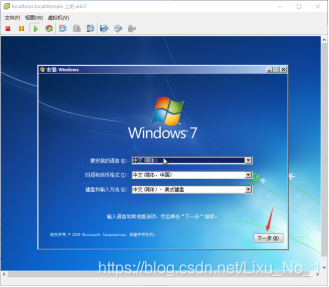

（19）默認簡體中文，點擊下一步（注：滑鼠可能無法移動，此處使用鍵盤操作）

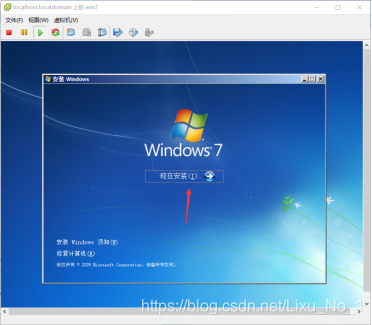

（20）點擊開始安裝

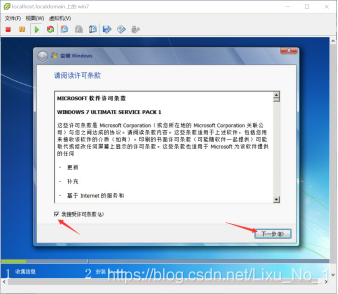

（21）勾選我接受許可條款，點擊下一步

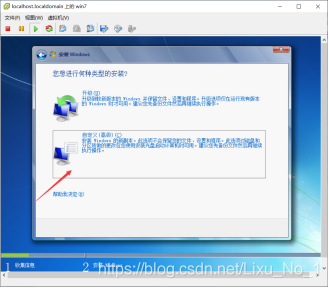

（22）tab鍵切換至自定義安裝，點擊回車

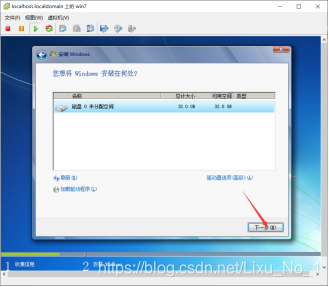

（23）默認磁區，點擊下一步

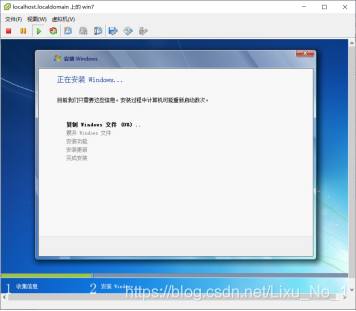

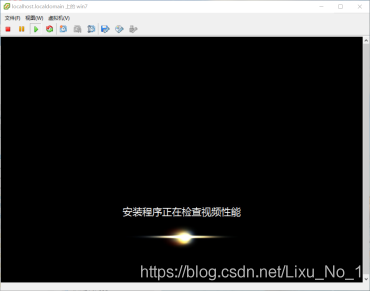

（24）所有設定完成之后，開始安裝虛擬機

（25）安裝完成之后，會開啟虛擬機

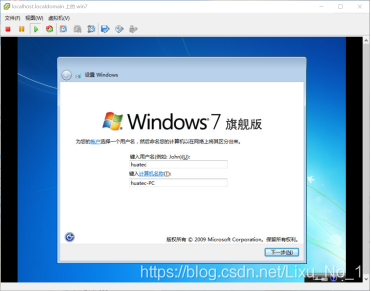

（26）設定用戶名，設定完成后點擊下一步

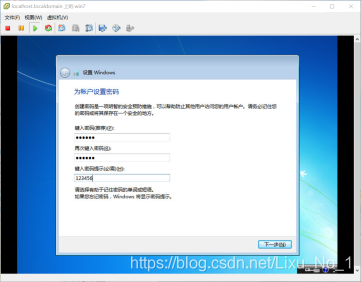

（27）設定密碼及輸入密碼提示，設定完成后點擊下一步

（28）此處產品秘鑰的輸入，點擊跳過

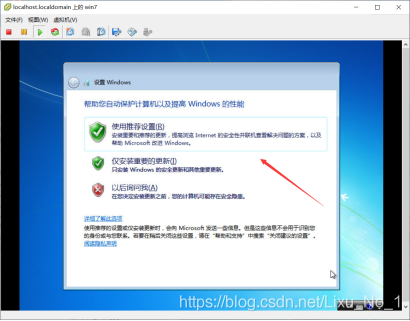

（29）此處默認“使用推薦設定”，點擊回車

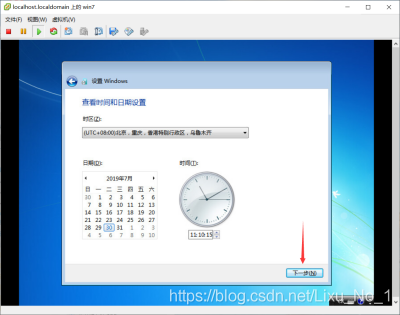

（30）此處是去設定，可選擇默認時區

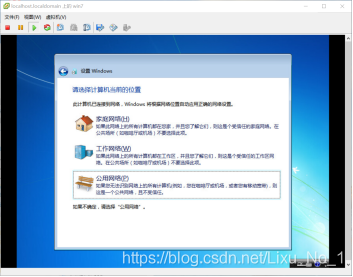

（31）此處默認使用公共網路，點擊回車

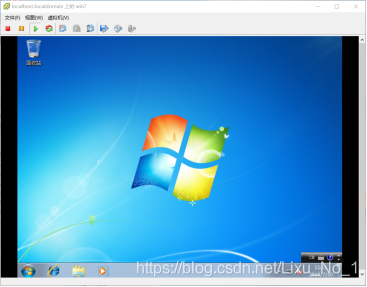

（32）設定完成后開機，模板機創建成功

1.3 安裝SQL server2008

（1）需要先創建好一個新的虛擬機，虛擬機的名稱是win2k8r2_VDI_1_SQL_VC，鏡像是：

cn_windows_server_2008_r2_standard_enterprise_datacenter_and_web_with_sp1_x64_dvd_617598.iso

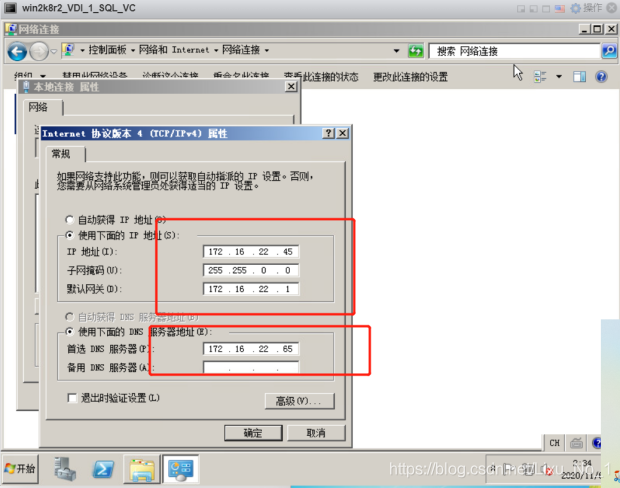

（2）修改IP地址與DNS，DNS為域控制的IP

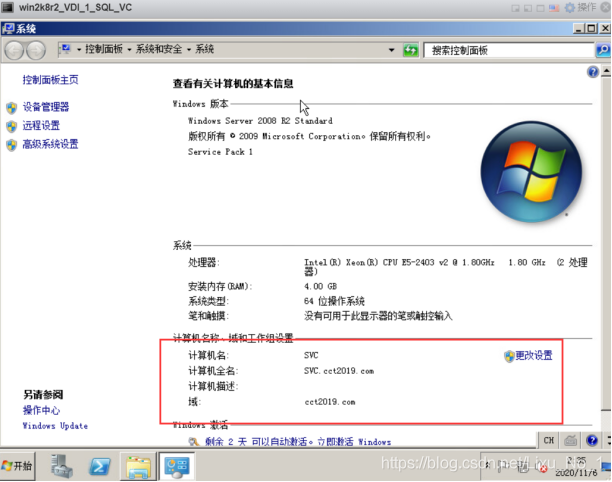

（3）修改主機名為SVC,成功加入域cct2019.com

這里需要先創建域：AD域控制器配置

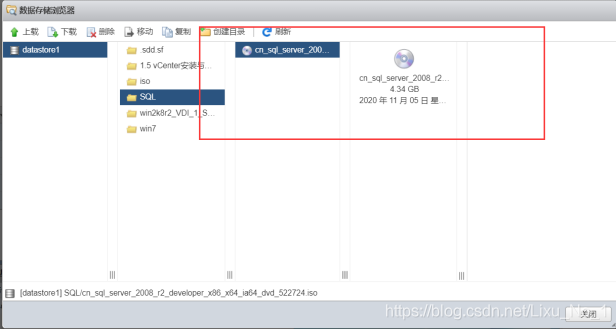

（4）在虛擬機掛載SQL server2008的iso安裝檔案

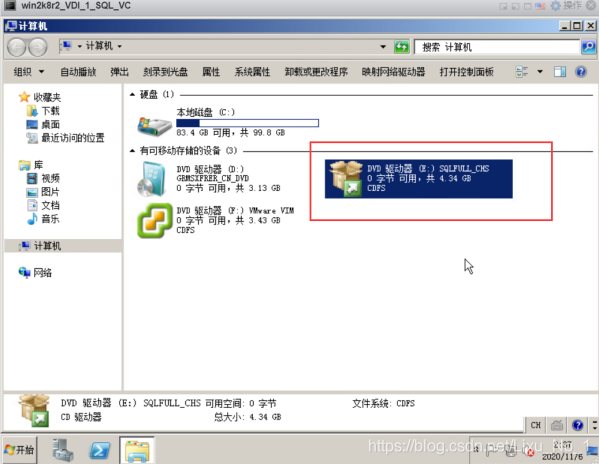

（5）掛載之后，點擊計算機查看

（6）點擊安裝全新的SQL server

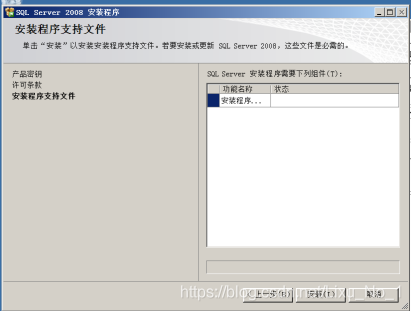

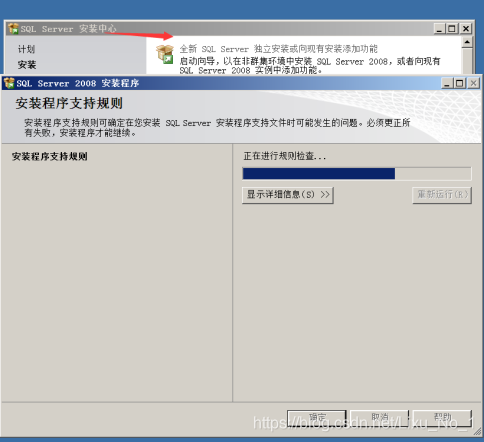

（7）進入安裝程式支持規則檢查，等待檢查完成

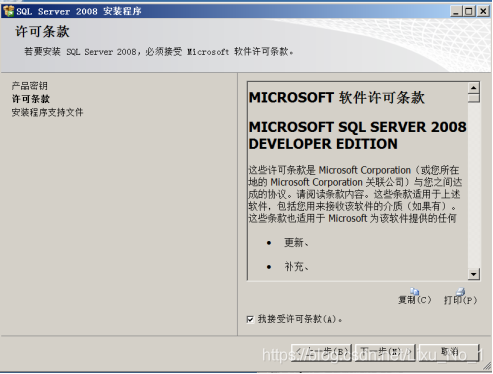

（8）產品秘鑰自行獲取，接收產品許可

（9）此處默認，點擊開始安裝

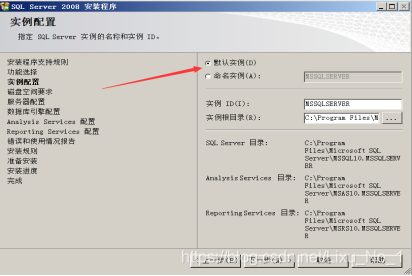

（10）實體配置此處默認

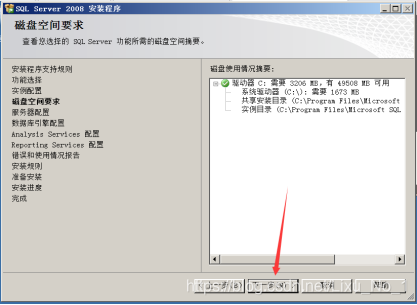

（11）磁盤空間需求默認

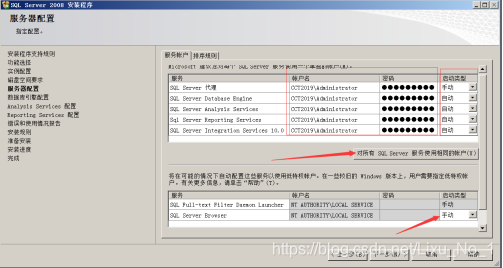

（12）首先點擊對所有SQL server服務使用相同的賬戶，cct2019\Administrator,此賬戶與本機在域控中注冊的賬戶
（13）確保所有服務中沒有被禁用的服務，將SQL server browser服務改為手動

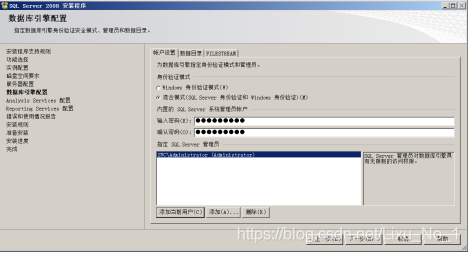

（14）使用混合模式，設定密碼
（15）點擊添加當前用戶，然后下一步

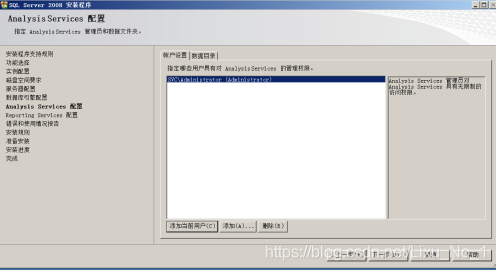

（16）點擊添加當前用戶，下一步

（17）默認下一步安裝

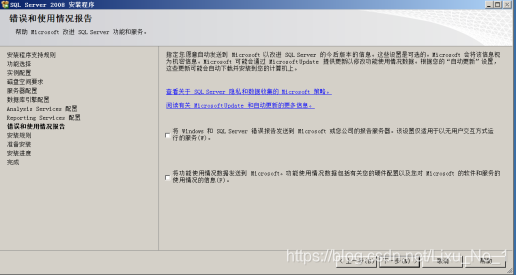

（18）默認下一步安裝

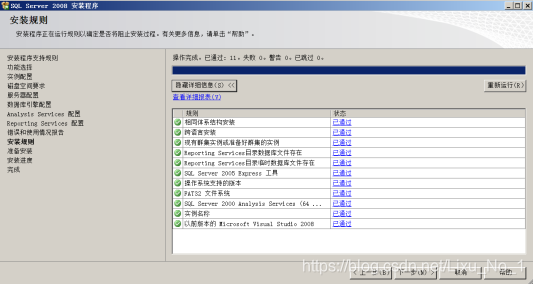

（19）安裝規則，安裝完畢之后點擊下一步

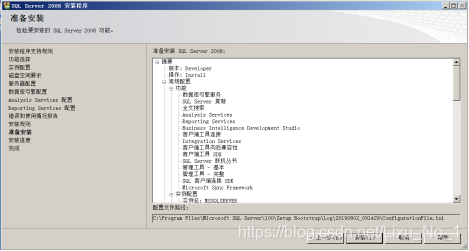

（20）準備安裝

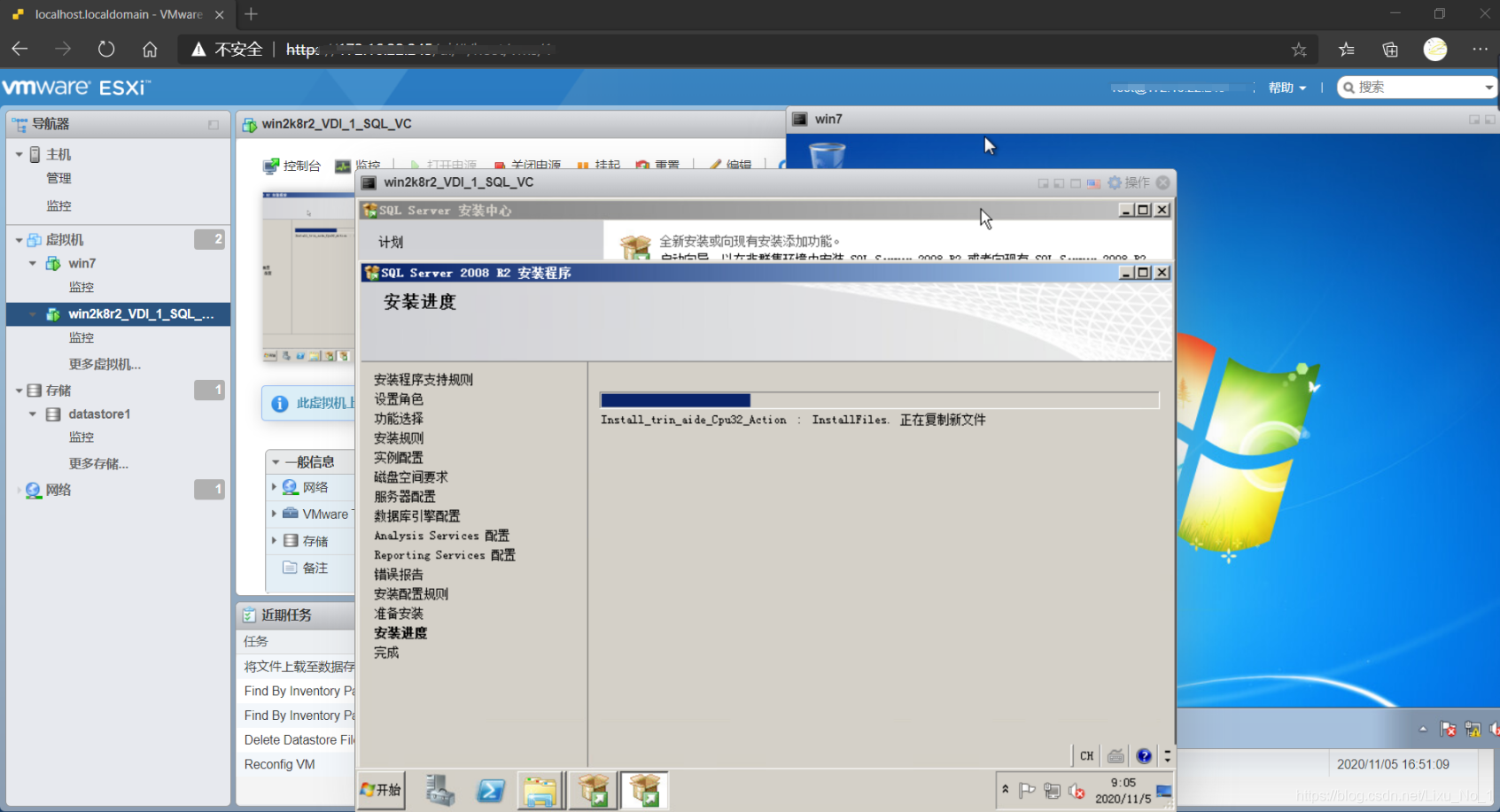

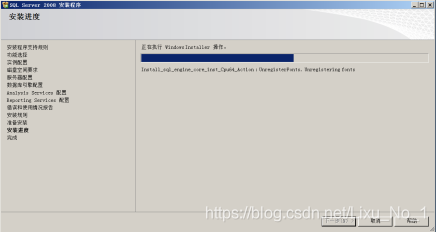

（21）開始安裝，等待安裝完成

（22）安裝完成，所有服務均已安裝成功

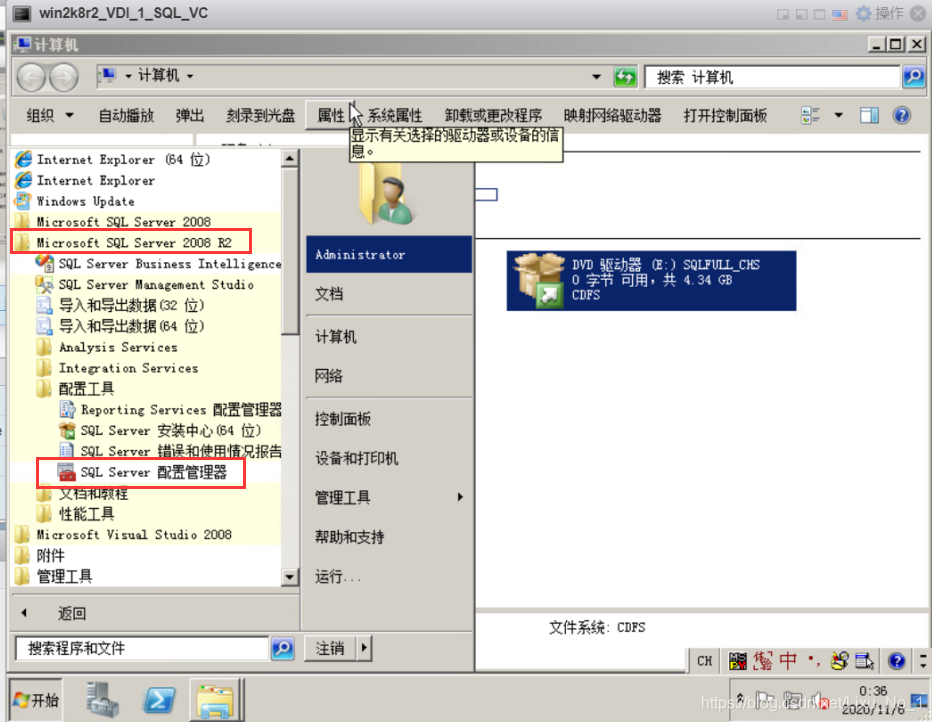

（23）打開適配管理器

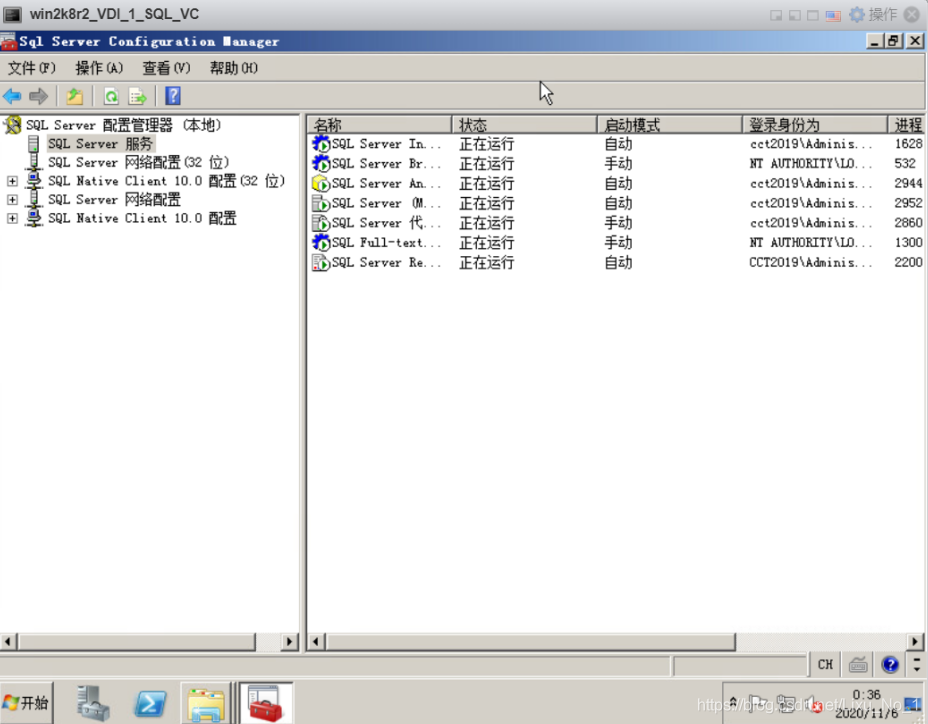

（24）啟動所有SQL服務

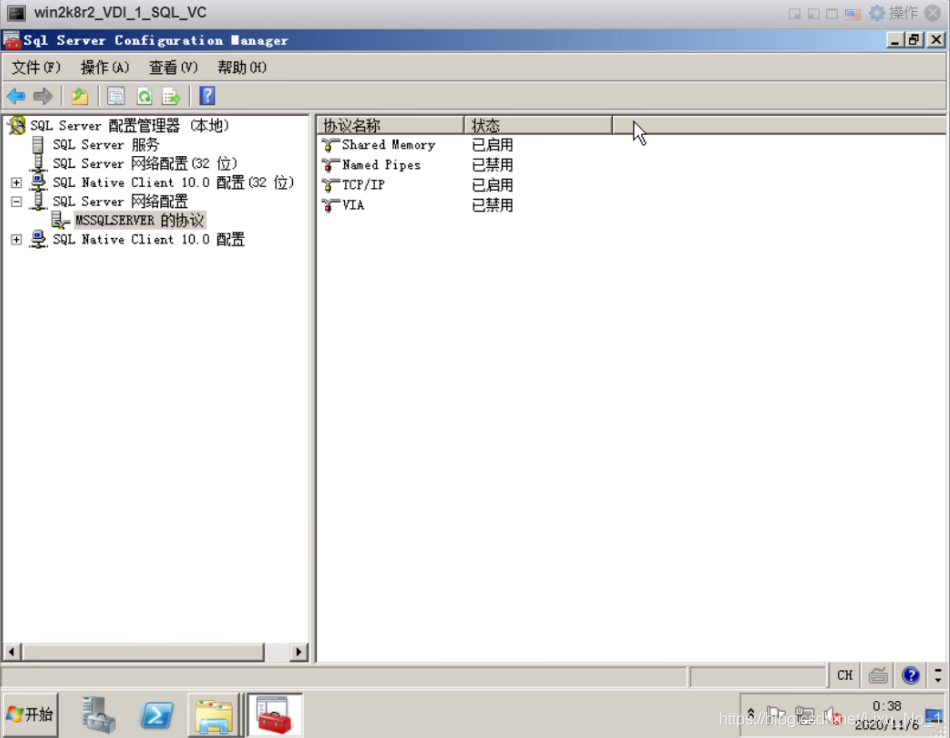

（25）啟動TCP/IP服務（注意：SQL server20008中VIA與TCP/IP不可同時啟動）

（26）雙擊TCP/IP服務點擊切換至IP地址

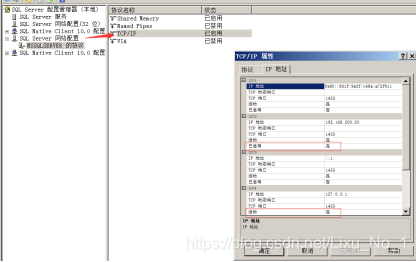

（27）配置TCP/IP服務，將IP2與IP4Z中“已啟動”改為“是”
（28）點擊“應用”，點擊“確定”

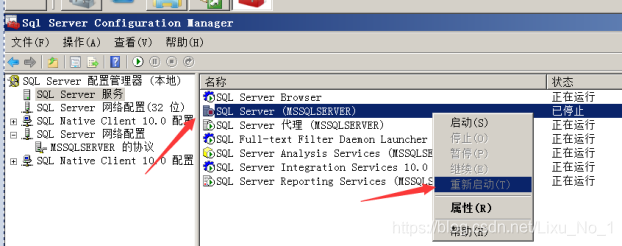

（29）修改完TCP/IP之后需要重啟SQL server服務

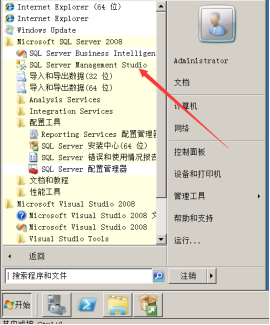

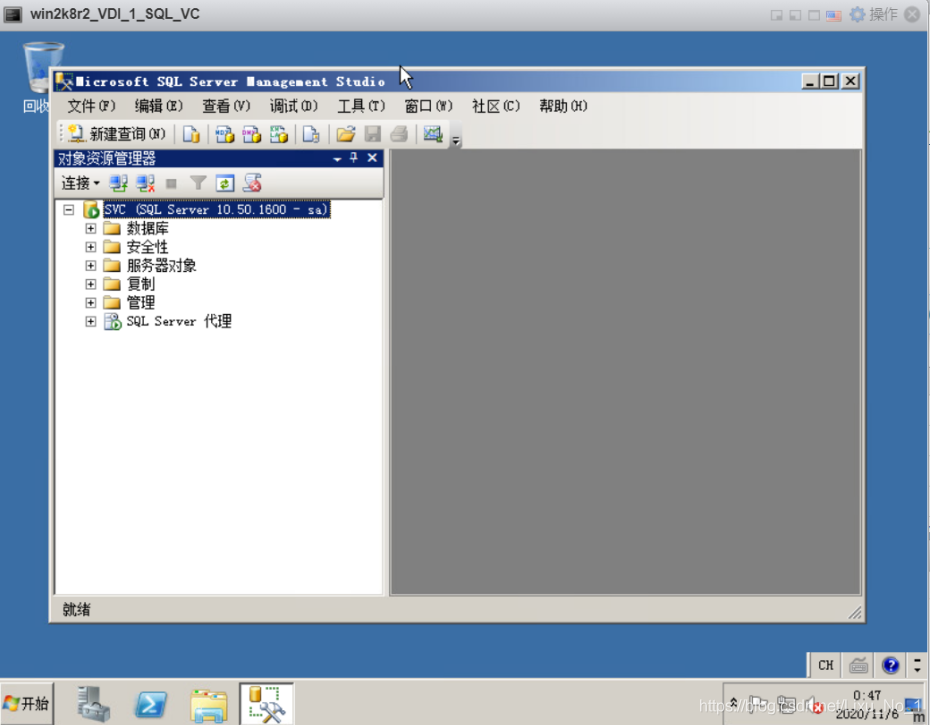

（30）代開SQL server managenment studio，連接資料庫

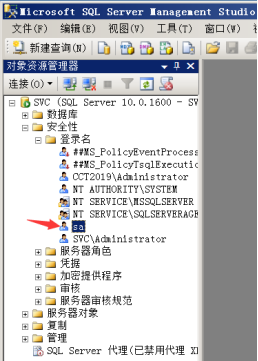

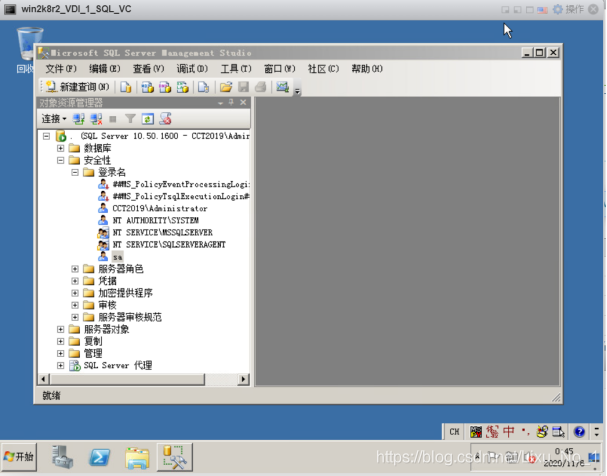

（31）登錄成功之后點擊“安全性”，設定登錄名“sa”

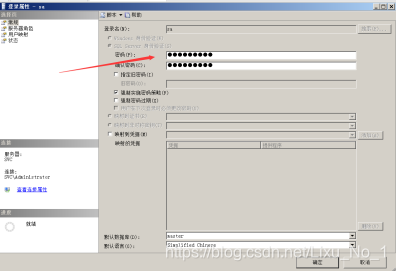

（32）修改登錄密碼

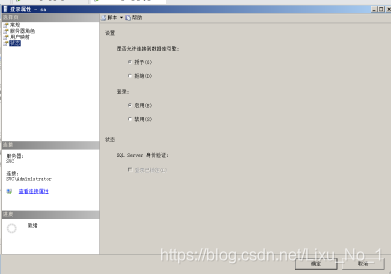

（33）是否允許連接到資料庫引擎設為“授予”，登錄設定為“啟動”

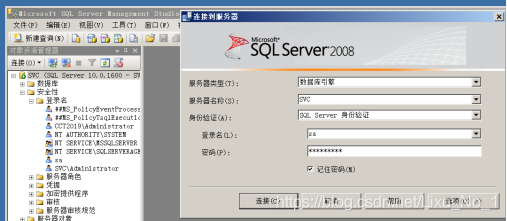

（34）使用sa賬戶登錄資料庫

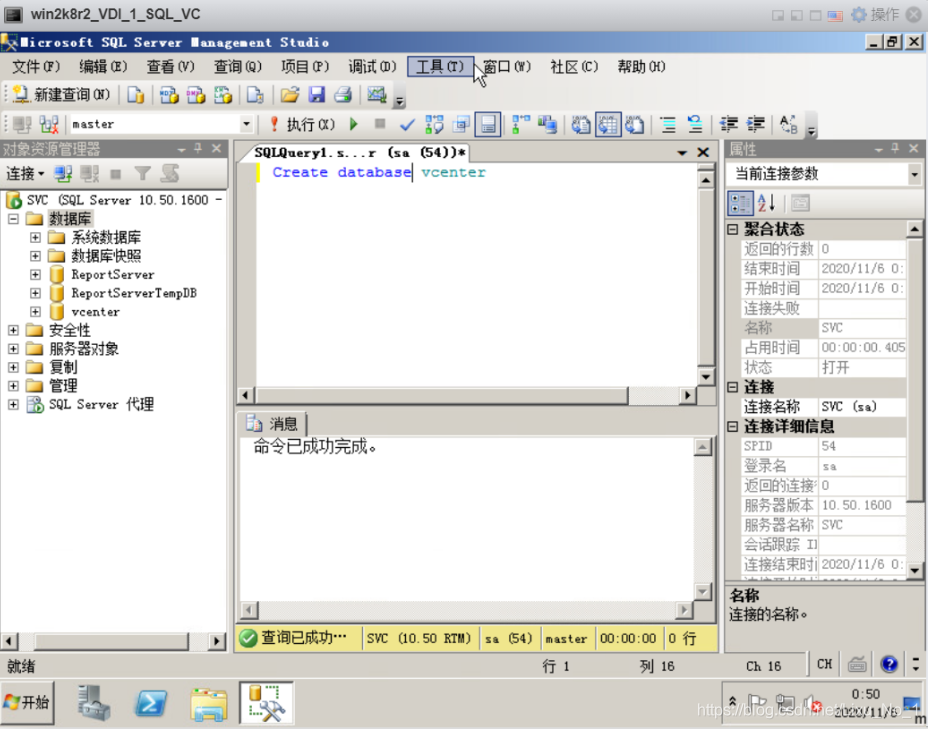

（35）新建查詢，輸入“create database vcenter”，執行，創建vcenter資料庫用于安裝vcenter

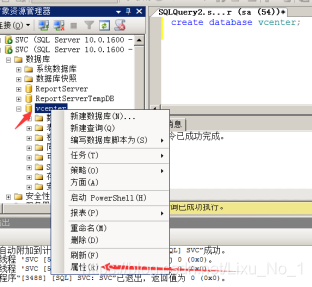

（36）選中vcenter資料庫右鍵，設定屬性

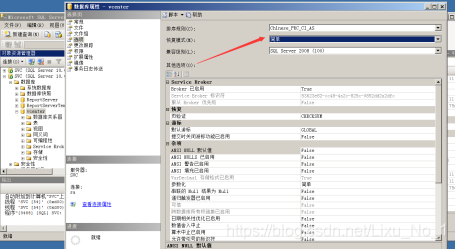

（37）在“選項”欄目中，修改資料庫恢復模式為“簡單”，點擊確定

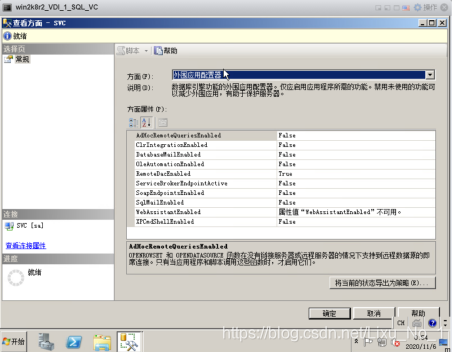

（38）右鍵資料庫連接，設定“方面”

（39）選擇“外圍應用配接器”，將第五項修改為“true”

1.4 配置ODBC資料源

配置vCenter資料源，用于存盤vCenter資料

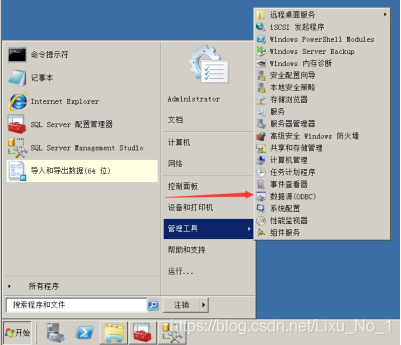

（1）打開“管理工具”，找到”資料源（ODBC）”

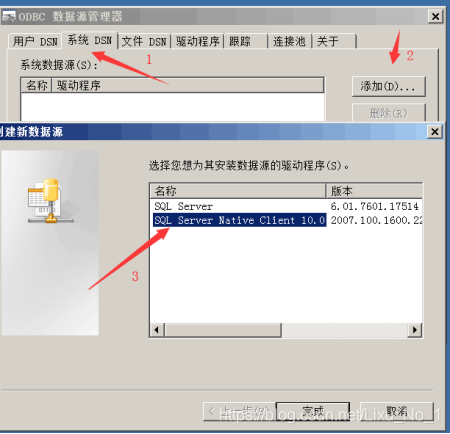

（2）選擇配置系統DSN
（3）點擊添加
（4）選擇SQL server Navicat client 10.0

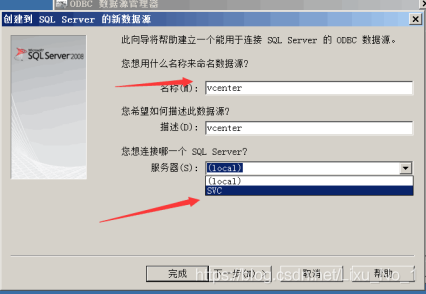

（5）創建“vCenter”資料源，選擇SVC資料庫服務器

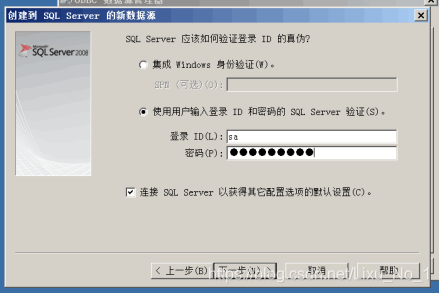

（6）使用sa賬戶登錄

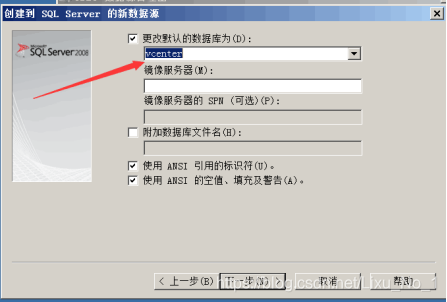

（7）更改默認資料庫，選擇vCenter資料庫

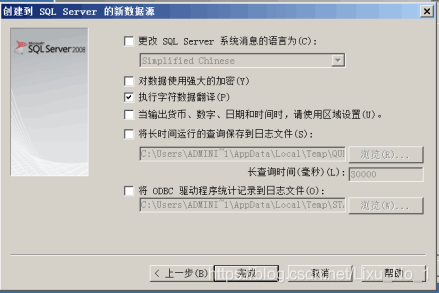

（8）此處默認，點擊完成

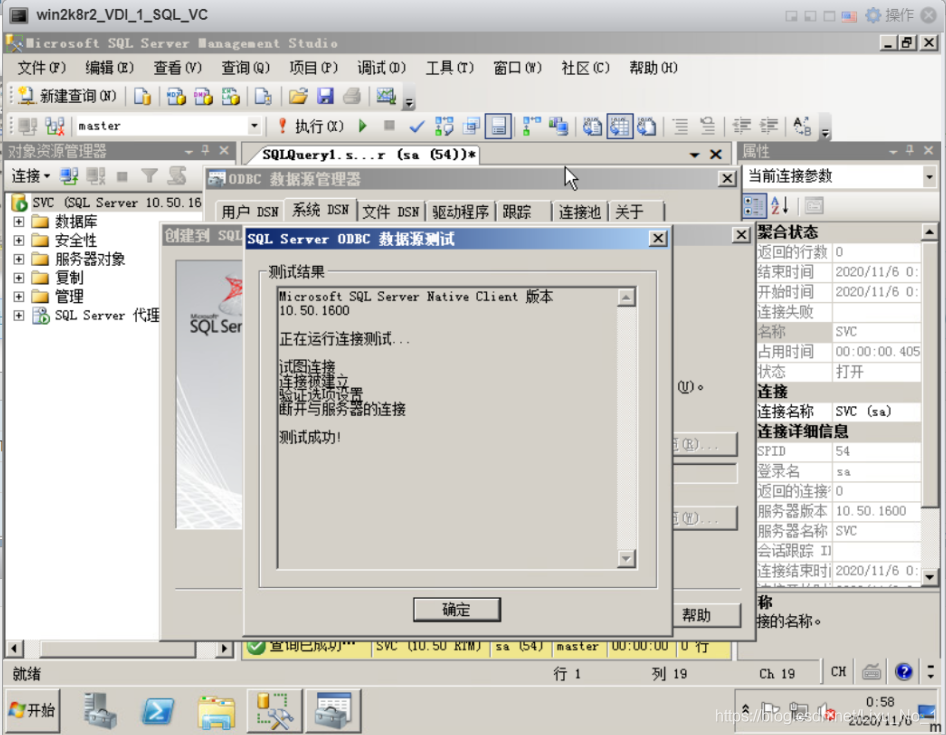

（9）點擊測驗資料源，資料源測驗成功

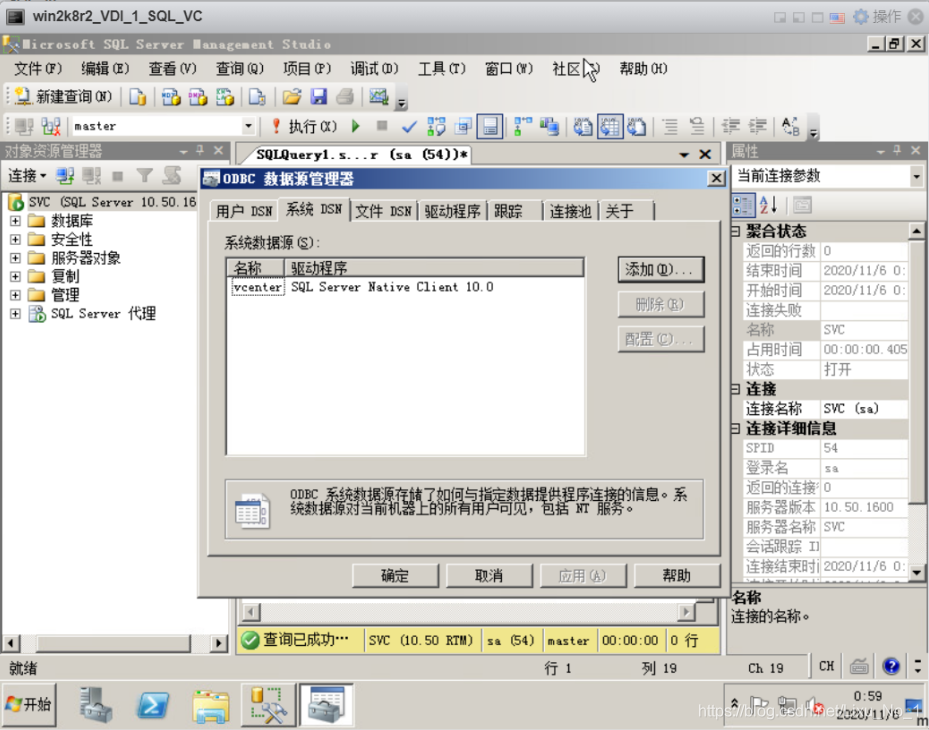

（10）資料源配置完成

二、 掌握vCenter的安裝與配置

1.5 vCenter安裝與配置

說明：由于在實驗后期，電腦記憶體不足，我在服務器上安裝了版本為6.7.0的ESXi，vCenter集成在了ESXi，所以此處不需配置，

三、掌握網路資料存盤（iSCSI配置、NFS配置）

1.6 openfiler服務器安裝

說明：由于我所使用的ESXi的版本是6.7.0的，vCenter集成在了openfiler的功能，所以此處不需配置，

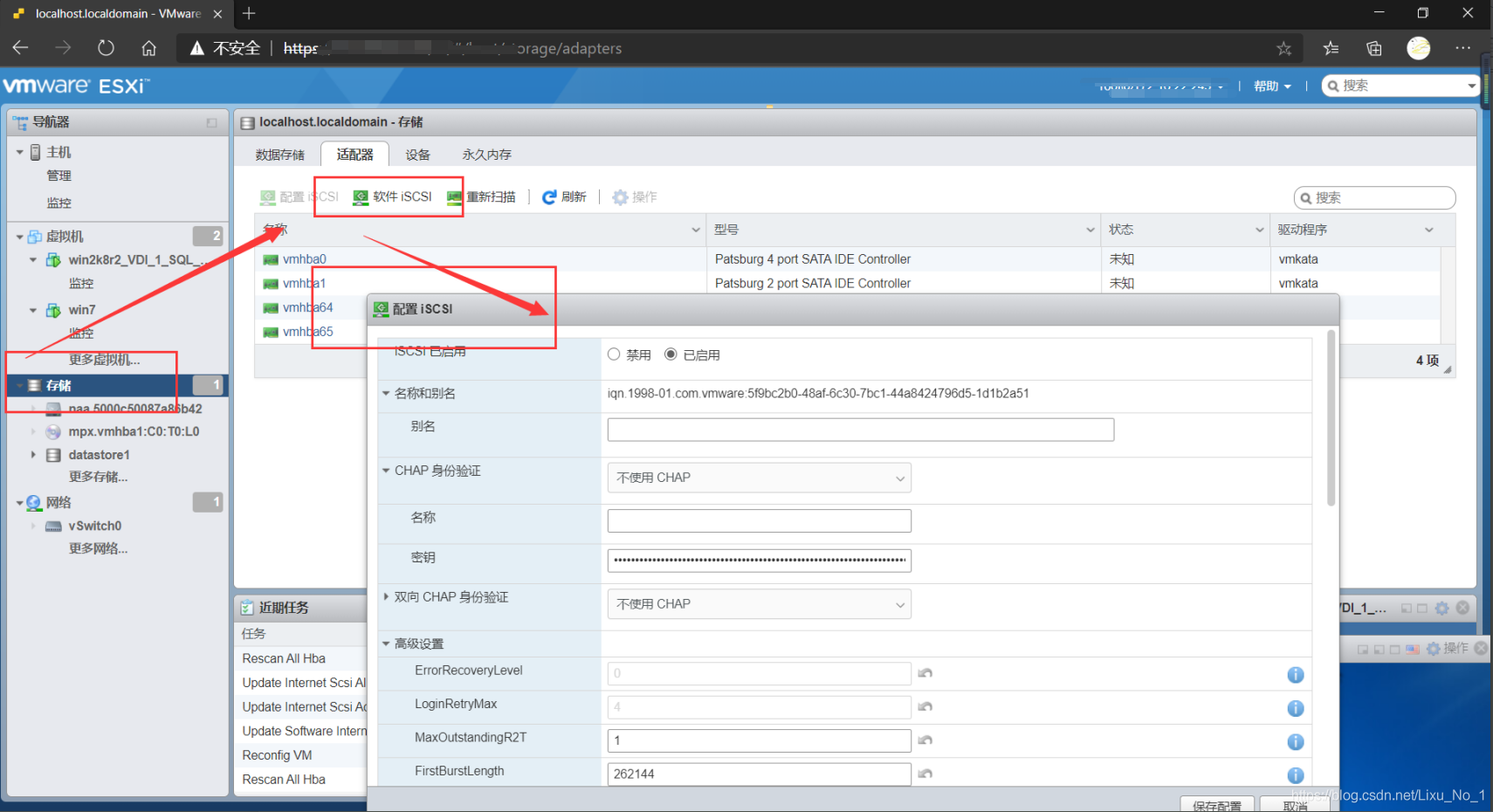

1.7 iSCSI存盤器配置

主要是在這里進行一個配置，

1.8 NFS配置

功能有待開發…

1.9 群集和遷移

功能有待開發…

總結

進行了服務器的虛擬化，通過控制工具VMware vSphere 在ESXi中安裝了一臺鏡像為：cn_windows_7_professional_with_sp1_x64_dvd_u_677031.iso的虛擬機和一臺鏡像為cn_windows_server_2008_r2_standard_enterprise_datacenter_and_web_with_sp1_x64_dvd_617598.iso的服務器版本的虛擬機并在該虛擬機中安裝了鏡像為cn_sql_server_2008_r2_developer_x86_x64_ia64_dvd_522724.iso的SQL
