前言

這周和大家分享如何用python識別影像里的條碼，用到的庫可以是zbar，希望西瓜6辛苦碼的代碼不要被盜了，（zxing的話，我一直沒有裝好，等裝好之后再寫一篇）

具體步驟

前期準備

用opencv去讀取圖片，用pip進行安裝，

pip install opencv-python

所用到的圖片就是這個
西瓜6的barcode

使用pyzbar

windows的安裝方法是

pip install pyzbar

而mac的話，最好用brew來安裝，
（有可能直接就好，也有可能很麻煩）
裝好之后就是讀取圖片，識別條碼，
代碼如下

import cv2
import pyzbar.pyzbar as pyzbar

image=cv2.imread("/Users/phoenix/Downloads/barcode.png")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
texts = pyzbar.decode(gray)
for text in texts:
    tt = text.data.decode("utf-8")
print(tt)

結果如圖：
在這里插入圖片描述

特殊情況處理（條碼圖片矯正和增強）

只以pyzbar舉例

條碼是顛倒的是否會影響識別？

不影響，單純顛倒180度和90度是不會影響識別的，
我們把上一個圖的顛倒180度，用顛倒后的圖試一下
barcode_180

import cv2
import pyzbar.pyzbar as pyzbar
import numpy as np

image=cv2.imread("/Users/phoenix/Downloads/barcode_180.png")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
texts = pyzbar.decode(gray)
print(texts)
if texts==[]:
    print("未識別成功")
else:
    for text in texts:
        tt = text.data.decode("utf-8")
    print("識別成功")
    print(tt)

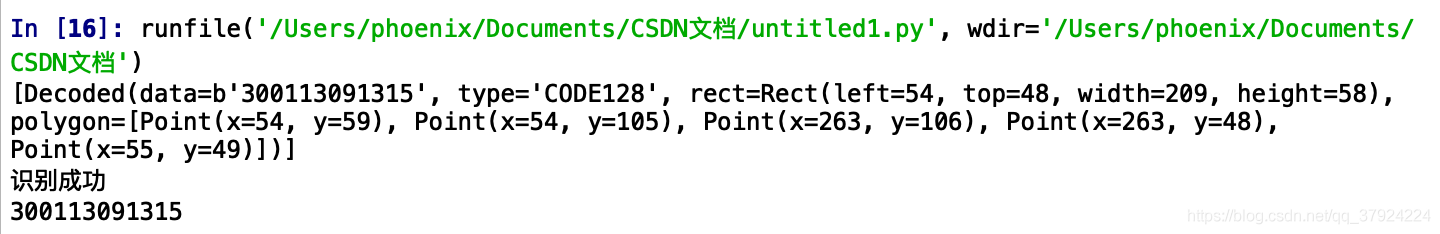

結果如圖
在這里插入圖片描述
90度的話也是同樣可以成功的，但是其它角度就會GG，

條碼是傾斜的是否會影響識別？

會的，但這種還比較好處理，
如圖
在這里插入圖片描述

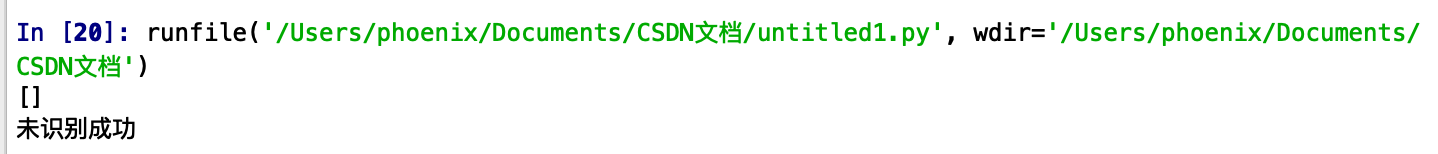

這張圖用上面的代碼就會

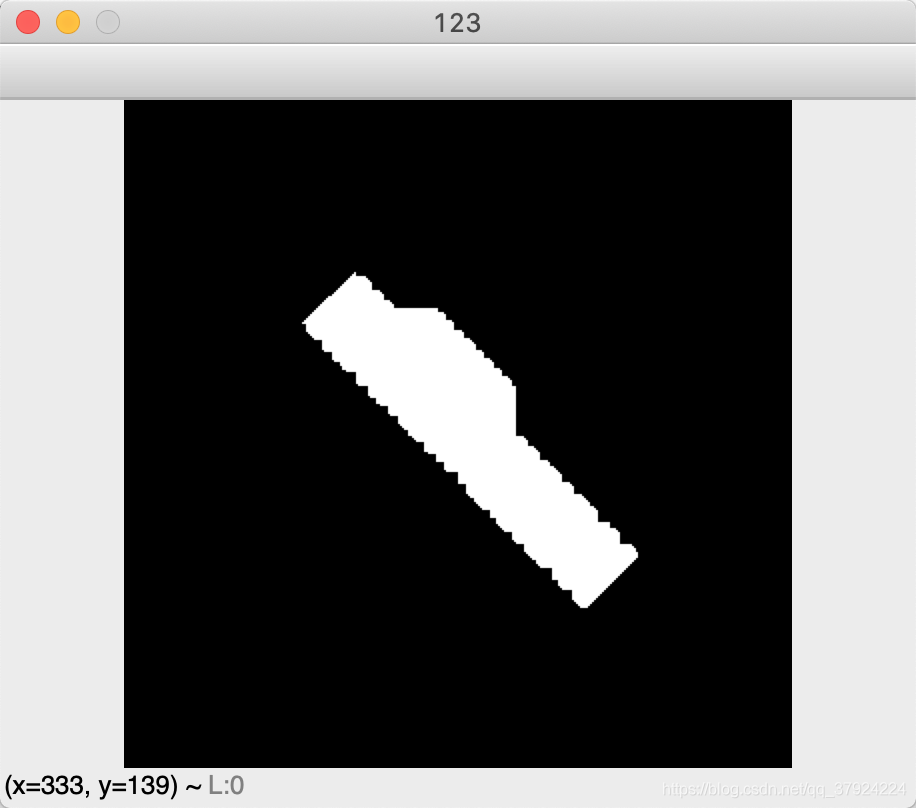

解決的思路是把這個圖片旋轉回來，至于如何判斷轉多少度，可以通過opencv來處理，通過膨脹和腐蝕將其變為如圖，

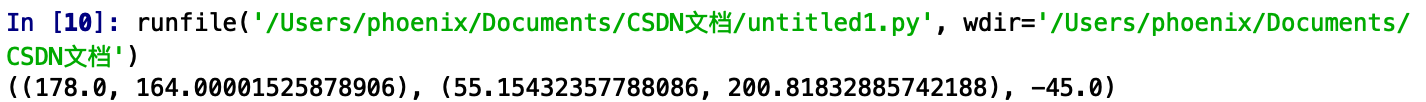

接著再用cv2.minAreaRect函式，這個函式會回傳如下，

里面的第三個-45就是我們需要的角度，

綜合起來的實作代碼，我就放在下面了，（我自己寫的，如果有幫到你，快點關注和贊）

import cv2
import pyzbar.pyzbar as pyzbar
import numpy as np

def barcode(gray):
    texts = pyzbar.decode(gray)
    if texts == []:
        angle = barcode_angle(gray)
        if angle < -45:
            angle = -90 - angle
        texts = bar(gray, angle)
    if texts == []:
        gray = np.uint8(np.clip((1.1 * gray + 10), 0, 255))
        angle = barcode_angle(gray)
        #西瓜6寫的，轉載需宣告
        if angle < -45:
            angle = -90 - angle
        texts = bar(gray, angle)
    return texts

def bar(image, angle):
    gray = image
    #西瓜6寫的，轉載需宣告
    bar = rotate_bound(gray, 0 - angle)
    roi = cv2.cvtColor(bar, cv2.COLOR_BGR2RGB)
    texts = pyzbar.decode(roi)
    return texts


def barcode_angle(image):
    gray = image
    #西瓜6寫的，轉載需宣告
    ret, binary = cv2.threshold(gray, 220, 255, cv2.THRESH_BINARY_INV)
    kernel = np.ones((8, 8), np.uint8)
    dilation = cv2.dilate(binary, kernel, iterations=1)
    erosion = cv2.erode(dilation, kernel, iterations=1)
    erosion = cv2.erode(erosion, kernel, iterations=1)
    erosion = cv2.erode(erosion, kernel, iterations=1)

    contours, hierarchy = cv2.findContours(
        erosion, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
    if len(contours) == 0:
        rect = [0, 0, 0]
    else:
        rect = cv2.minAreaRect(contours[0])
    return rect[2]

def rotate_bound(image, angle):
    (h, w) = image.shape[:2]
    (cX, cY) = (w // 2, h // 2)

    M = cv2.getRotationMatrix2D((cX, cY), -angle, 1.0)
    cos = np.abs(M[0, 0])
    sin = np.abs(M[0, 1])
    #西瓜6寫的，轉載需宣告
    nW = int((h * sin) + (w * cos))
    nH = int((h * cos) + (w * sin))

    M[0, 2] += (nW / 2) - cX
    M[1, 2] += (nH / 2) - cY

    return cv2.warpAffine(image, M, (nW, nH))

image=cv2.imread("/Users/phoenix/Downloads/barcode_455.png")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
texts = barcode(gray)
print(texts)
if texts==[]:
    print("未識別成功")
else:
    for text in texts:
        tt = text.data.decode("utf-8")
    print("識別成功")
    print(tt)
