VLAN背景：設備發出的廣播幀在廣播域中傳播，占用網路帶寬，降低設備性能，
因此二層交換機使用VLAN隔離廣播，減小廣播域范圍，
VLAN原理：VLAN技術中，通過給以太幀附加一個標簽（tag）來標記這個以太幀能夠在那個VLAN中傳播，這樣，交換機在轉發資料幀時，不僅要查找MAC地址來決定轉發到那個埠，還要檢查埠上的vlan標簽是否匹配，
本文中通過一臺交換機和兩臺交換機對vlan的配置實驗，演示vlan對廣播的隔離，
實驗一
在同一局域網內，使用一臺交換機，令同一vlan間的主機可以通信，不同vlan間的主機不能通信，

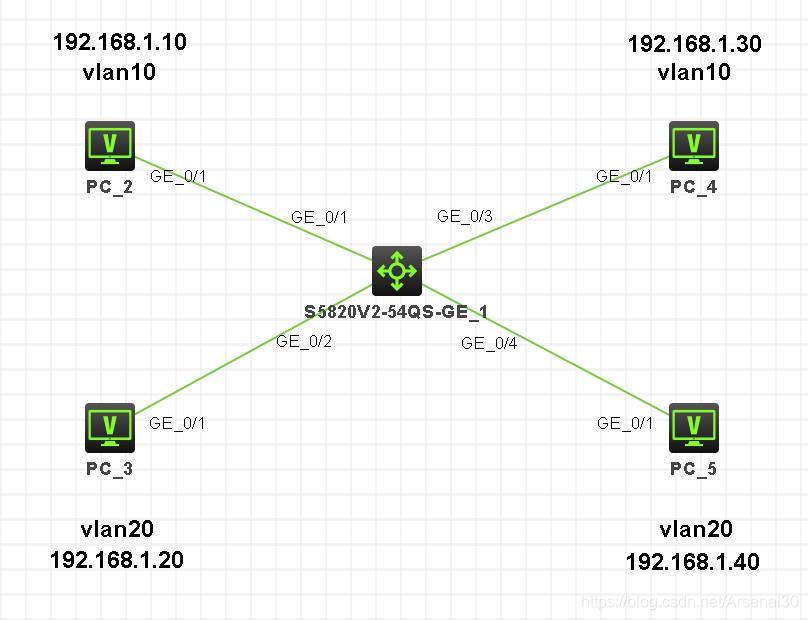

拓撲圖：
如拓撲圖所示，4臺PC網關都為192.168.1.1，在同一網段內，PC2和PC4屬于vlan10，PC3和PC5屬于vlan20，實驗測驗4臺PC能否互相訪問
交換機配置：
方式一：創建vlan后，在vlan中加入埠
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]port GigabitEthernet 1/0/3
[H3C-vlan10]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/2
[H3C-vlan20]port GigabitEthernet 1/0/4
方式二：創建vlan后，在埠下配置vlan
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]vlan 10
[H3C-vlan10]int g1/0/1
[H3C-GigabitEthernet1/0/1]port access vlan 10
[H3C-GigabitEthernet1/0/1]int g1/0/3
[H3C-GigabitEthernet1/0/3]port access vlan 10
[H3C-GigabitEthernet1/0/3]vlan 20
[H3C-vlan20]int g1/0/2
[H3C-GigabitEthernet1/0/2]port access vlan 20
[H3C-GigabitEthernet1/0/2]int g1/0/4
[H3C-GigabitEthernet1/0/4]port access vlan 20

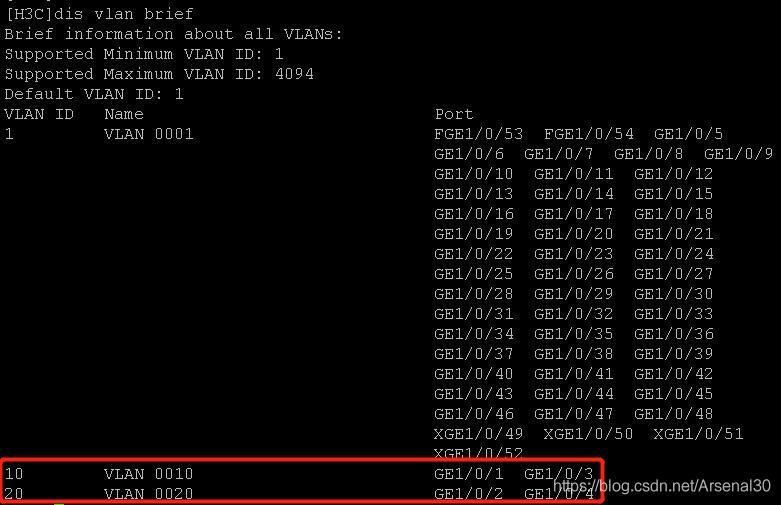

使用命令查看vlan所屬埠，確認vlan配置正確
dis vlan brief
PC之間互ping測驗后發現：
同個vlan的PC2&PC4、PC3&PC5之間能互相訪問，而不同vlanPC2&PC3/PC5、vlanPC4&PC3/PC5不能互相訪問，
證明：
在同一局域網內，同一vlan間的主機可以通信，不同vlan間的主機不能通信，
實驗二
在同一局域網內，使用兩臺交換機，令同一vlan間的主機可以通信，不同vlan間的主機不能通信，

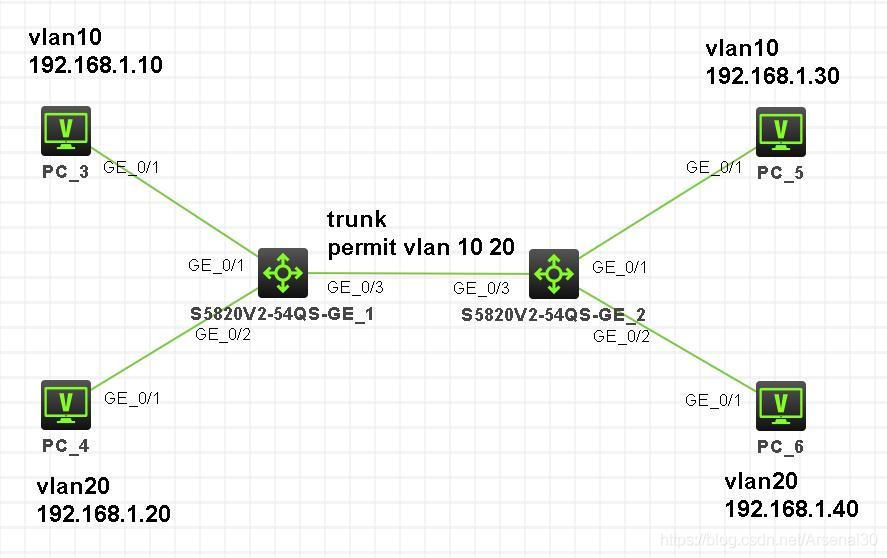

拓撲圖：
兩臺交換機做相同配置：
[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/1
[H3C-vlan10]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/2
[H3C-vlan20]int g1/0/3
[H3C-GigabitEthernet1/0/3]port link-type trunk
[H3C-GigabitEthernet1/0/3]port trunk permit vlan 10 20 //允許vlan10、20通過
PC之間互ping測驗后發現：
同個vlan的PC3&PC5、PC4&PC6之間能互相訪問，而不同vlanPC3&PC4/PC6、vlanPC5&PC4/PC6不能互相訪問，
證明：
在同一局域網內，同一vlan間的主機可以通信，不同vlan間的主機不能通信，
