Linux下fortran搭配科學繪圖庫DISLIN使用方法
- DISLIN的下載安裝與適配
- 下載與安裝
- 環境變數的配置
- 示例
- Codeblock上鏈接DISLIN庫
- 參考資料
fortran語言適合于科學計算，但相應的繪圖功能幾近于無，搭配 DISLIN繪圖庫可以實作輕量級的繪圖功能，本文主要介紹了DISLIN的安裝以及使用示例
DISLIN的下載安裝與適配
下載與安裝

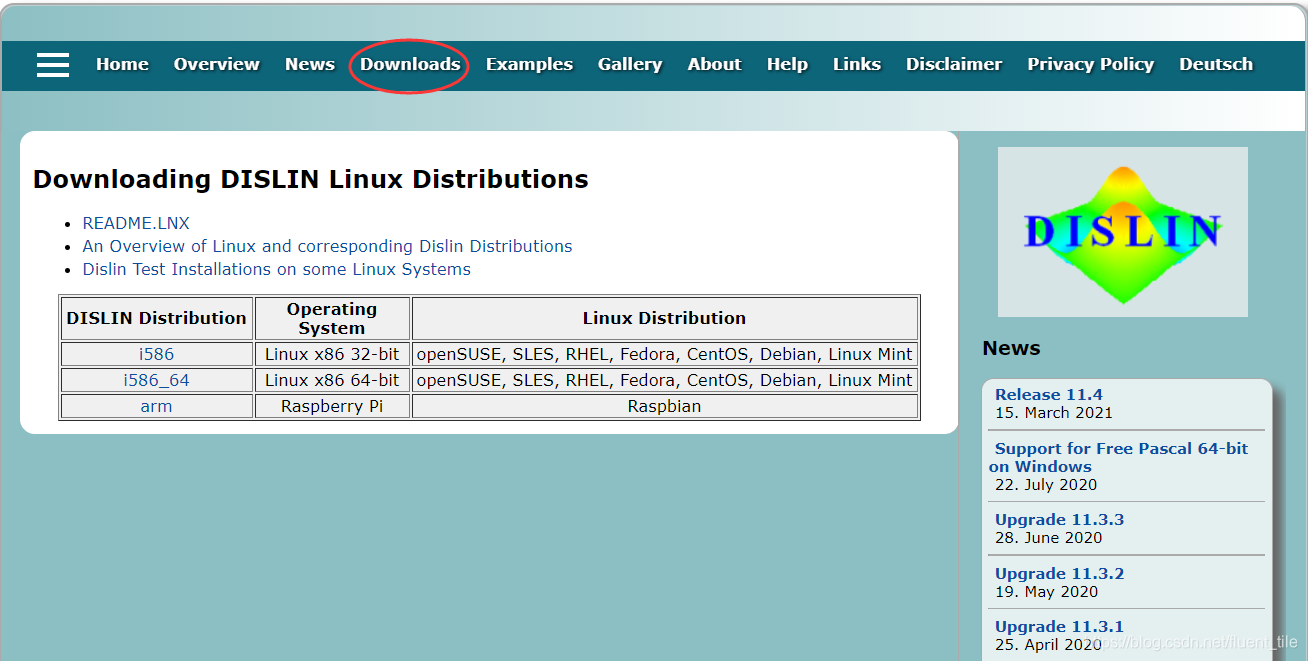

本文下載的是dislin-11.4.linux.i586_64.tar.gz，其他版本也可以在Downloads的Distribution里面選擇，
在解壓包同級目錄下打開終端，依次輸入：
gzip -d dislin-11.4.linux.i586_64.tar.gz
tar gzip -d dislin-11.4.linux.i586_64.tar
cd dislin-11.4
export DISLIN=dislin_directory (這里是你的安裝目錄)
./INSTALL
這樣就安裝好了，DISLIN的安裝是十分簡單的，
環境變數的配置

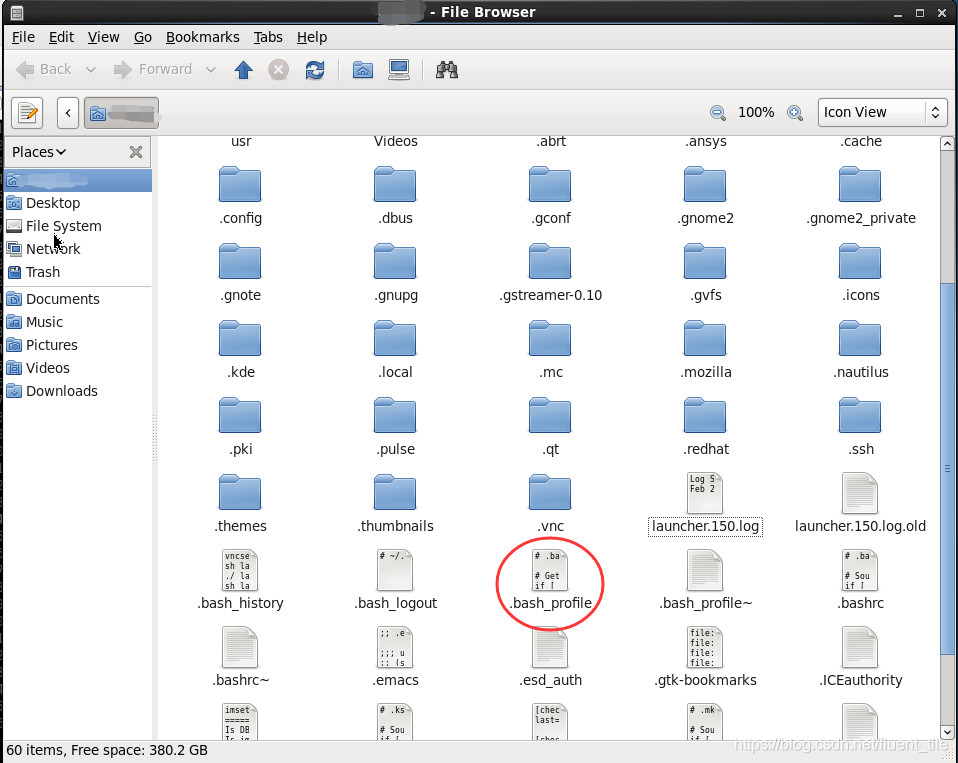

打開自己的賬戶目錄，并顯示隱藏檔案，編輯文本./bash_profile
不要修改檔案內的其他部分，插入以下代碼段：
DISLIN=dislin_directory (這里是你的安裝目錄)
LD_LIBRARY_PATH=$DISLIN/lib:$DISLIN:$LD_LIBRARY_PATH
PATH=$PATH:$DISLIN/bin
export LD_LIBRARY_PATH
export PATH
export DISLIN
這部分的意義在于加入環境變數，
為保證編譯器的版本與DISLIN作者使用的不沖突，需要重新編譯一下dislin.f90檔案(一般來說可以跳過這部分)，

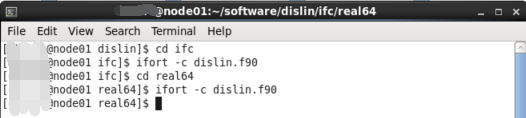

在DISLIN安裝目錄下，打開終端，并輸入：
cd ifc !不同編譯器需要進入不同檔案夾，我使用的是ifort
ifort -c dislin.f90
cd real
ifort -c dislin.f90
示例
建立空檔案test.f90 . 并輸入代碼：
PROGRAM EXA_1
USE DISLIN
IMPLICIT NONE
INTEGER, PARAMETER :: N=100
REAL, DIMENSION (N) :: XRAY,Y1RAY,Y2RAY
REAL, PARAMETER :: PI=3.1415926
REAL :: FPI,STEP,X
INTEGER :: I,IC
FPI=PI/180.
STEP=360./(N-1)
DO I=1,N
XRAY(I)=(I-1)*STEP
X=XRAY(I)*FPI
Y1RAY(I)=SIN(X)
Y2RAY(I)=COS(X)
END DO
CALL METAFL('CONS')
CALL SCRMOD('REVERS')
CALL DISINI()
CALL PAGERA()
CALL COMPLX()
CALL AXSPOS(450,1800)
CALL AXSLEN(2200,1200)
CALL NAME('X-axis','X')
CALL NAME('Y-axis','Y')
CALL LABDIG(-1,'X')
CALL TICKS(10,'XY')
CALL TITLIN('Demonstration of CURVE',1)
CALL TITLIN('SIN(X), COS(X)',3)
IC=INTRGB(0.95,0.95,0.95)
CALL AXSBGD(IC)
CALL GRAF(0.,360.,0.,90.,-1.,1.,-1.,0.5)
CALL SETRGB(0.7,0.7,0.7)
CALL GRID(1,1)
CALL COLOR('FORE')
CALL TITLE()
CALL COLOR('RED')
CALL CURVE(XRAY,Y1RAY,N)
CALL COLOR('GREEN')
CALL CURVE(XRAY,Y2RAY,N)
CALL DISFIN()
END PROGRAM EXA_1
在同級目錄下，打開終端并依次輸入：
source $HOME/.bash_profile (在電腦重啟后不再需要執行)
if90link -a test.f90

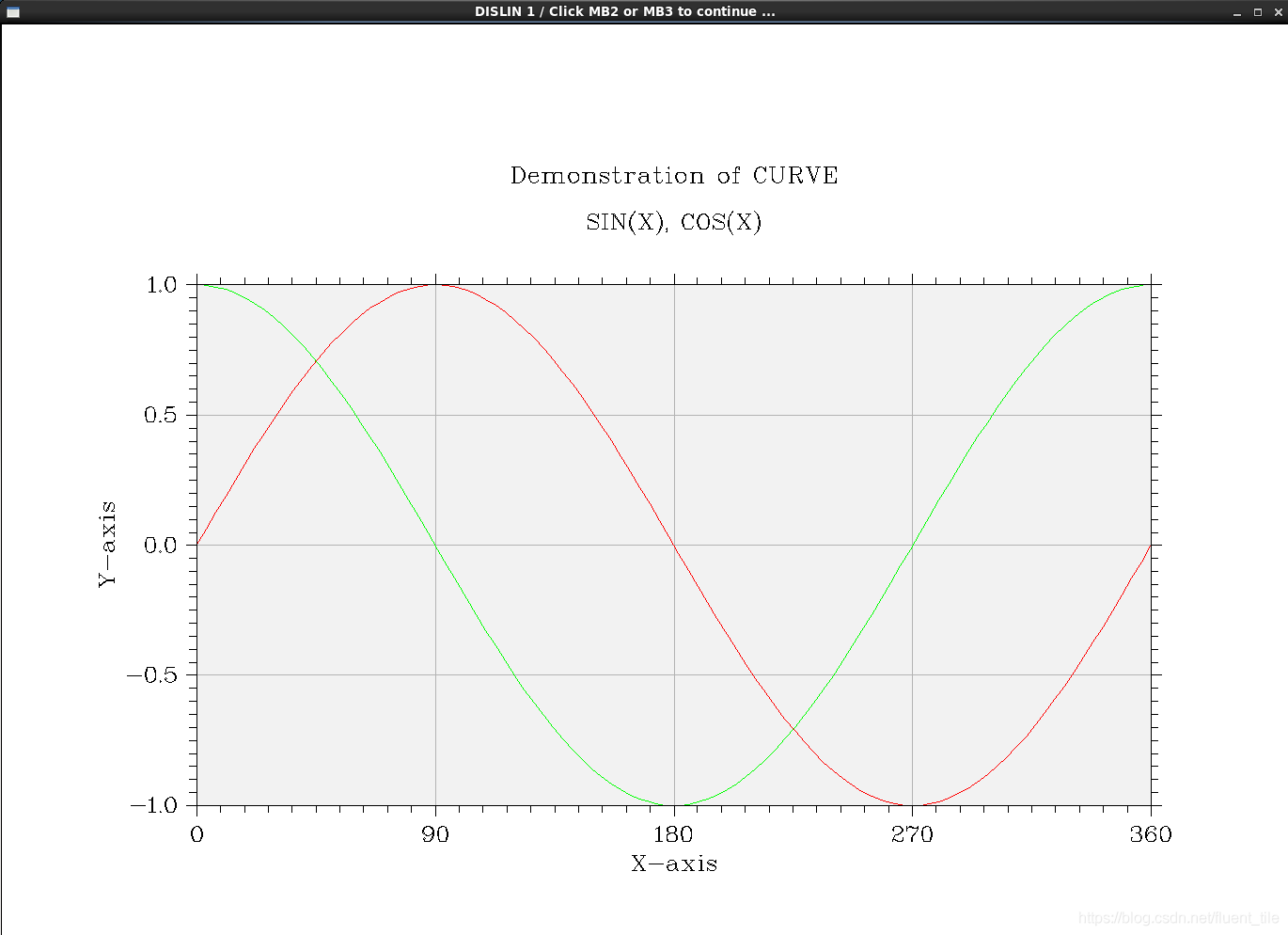

點擊滾輪或者右鍵可以退出，
Codeblock上鏈接DISLIN庫
有時候需要開發一個工程檔案呼叫DISLIN庫，下面介紹如何在Codeblocks下配置庫檔案，
先新建一個工程test，并在main.f90內添加test.f90代碼，

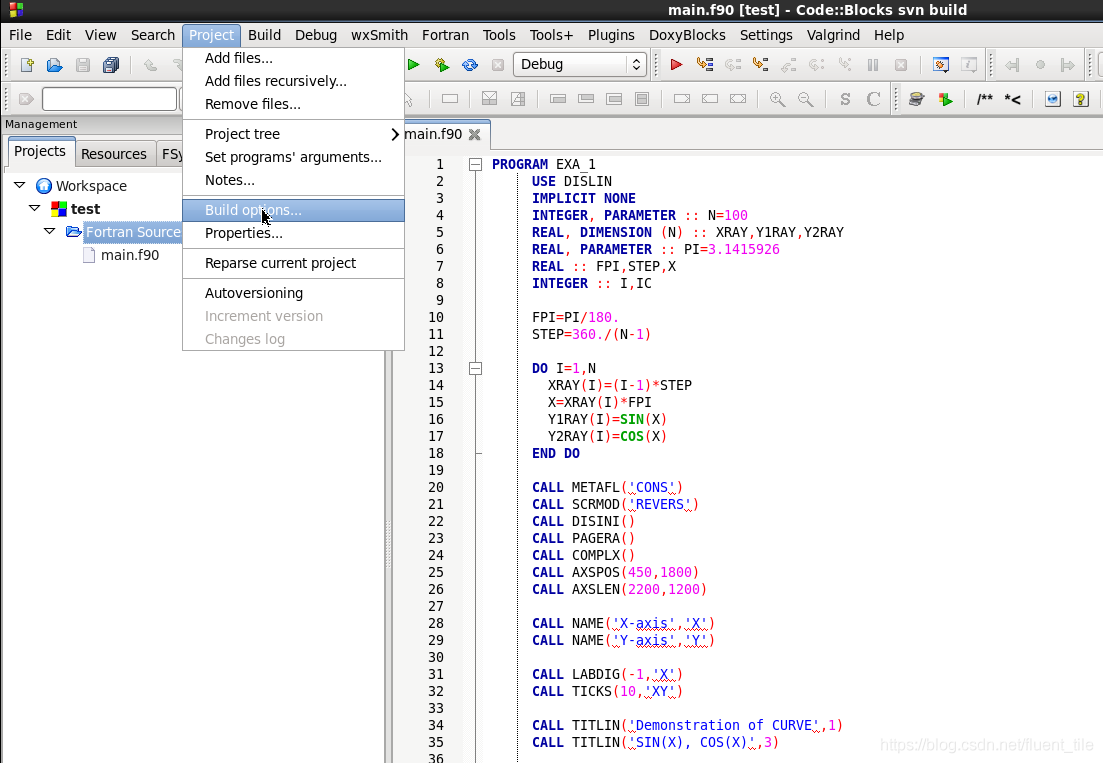

點擊project/Build options

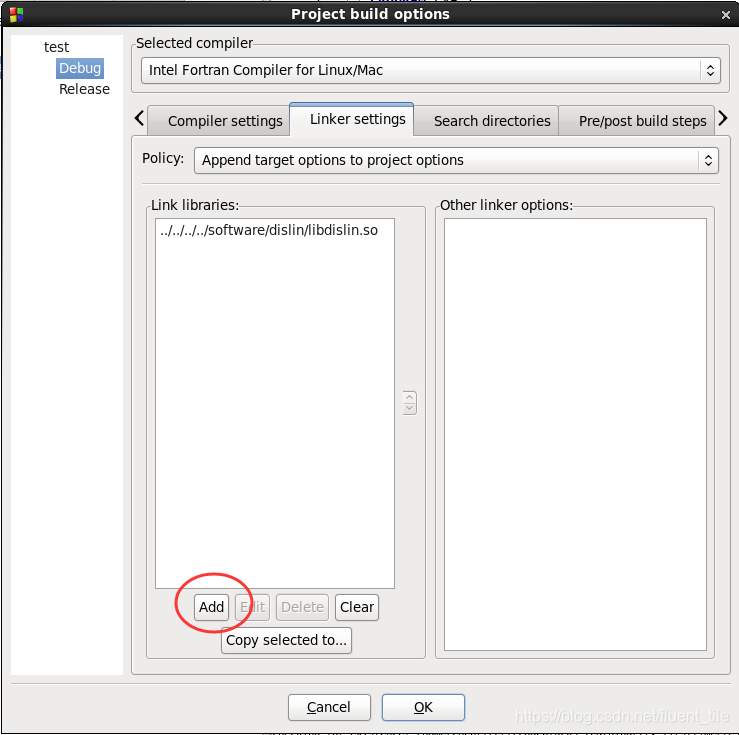

在Debug內Linker setting中，點擊Add并選擇DISLIN安裝目錄下的libdislin.so檔案

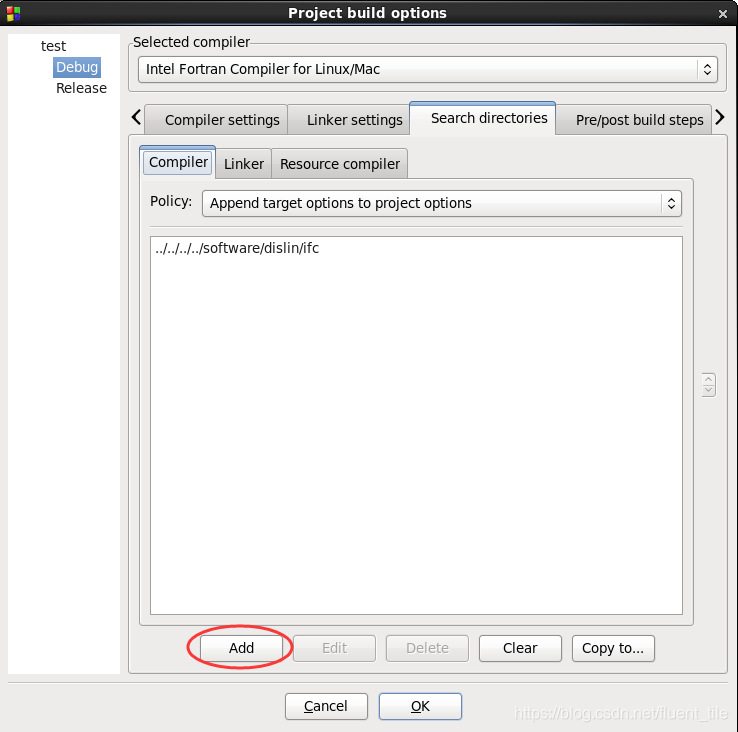

在Search directories的Compiler中，點擊Add，并選擇安裝目錄下ifc目錄檔案（注意不同編譯器選擇的目錄是不一樣的，gfortran選擇的目錄可能是g95而不是ifc）

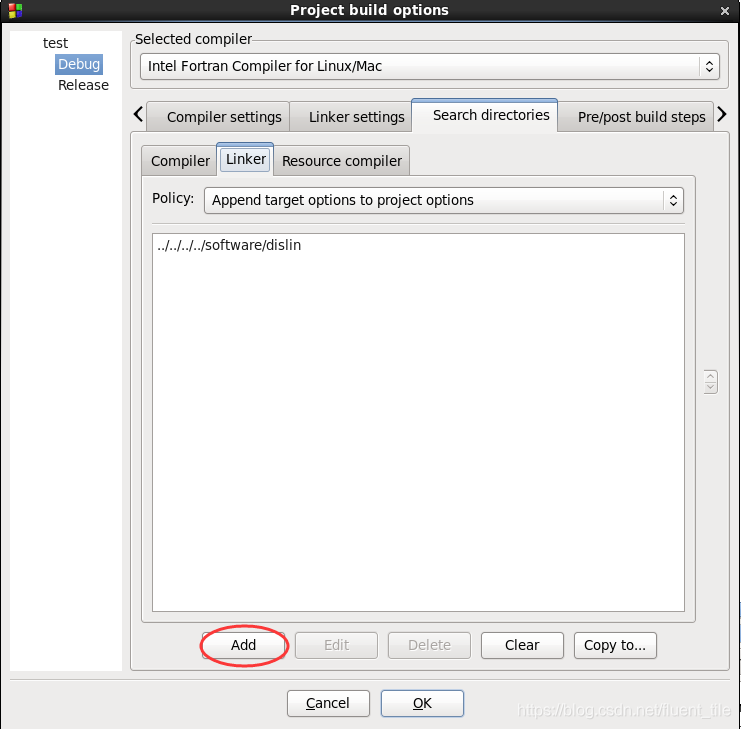

在Search directories的linker中，點擊Add，并選擇安裝目錄

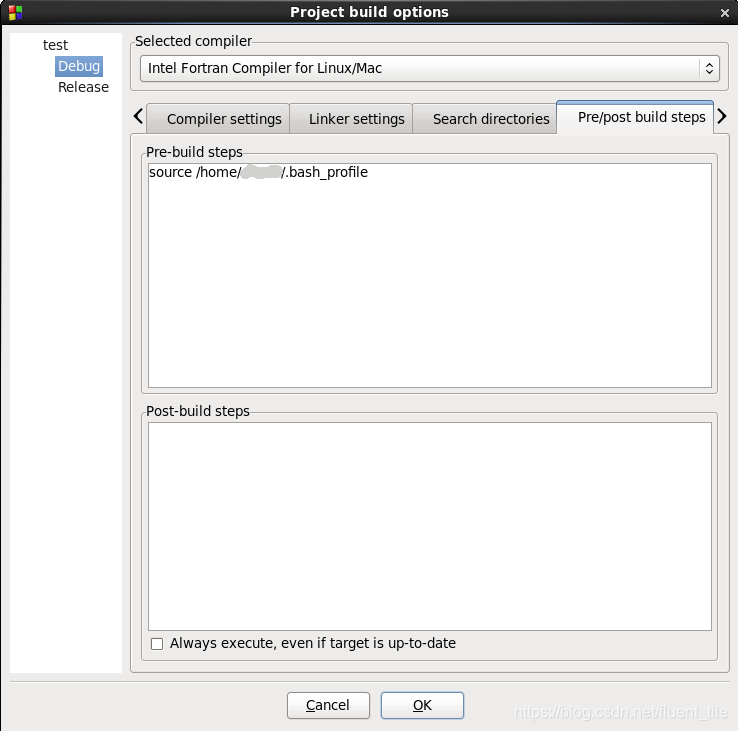

在Pre/post build steps中，添加bash命令：
source /home/user_name/.bash_profile (在電腦重啟后不再需要執行)

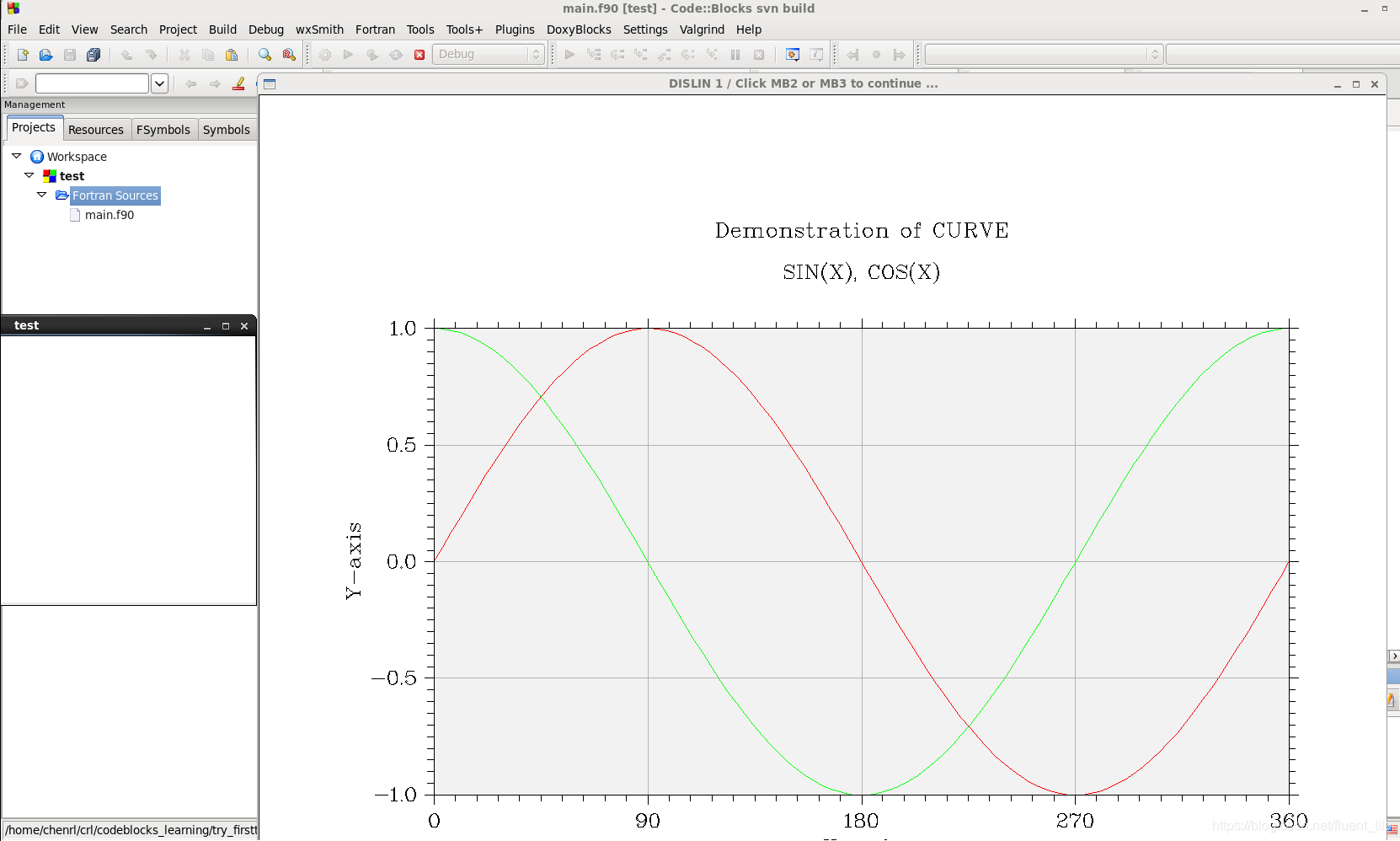

這樣codeblock與DISLIN庫就鏈接好了，運行工程：
有任何問題，歡迎大家留言或私信討論，
