如何融合兩個16位影像

我正在研究結合 PET 和 CT 的 DICOM 查看器專案。

進步

1. 將兩個 dicom 檔案之一的大小調整為較大的一個。

2. 并更改一個 dicom 檔案的顏色

3. 并合并兩個dicom檔案

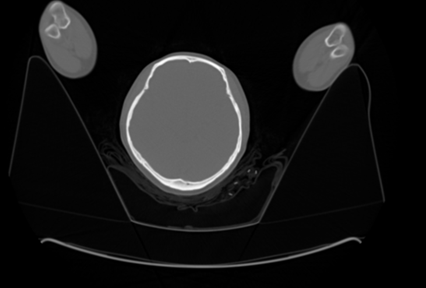

示例 dicom 位圖 1

bitmap2 , newBitmap(改變顏色紅色)

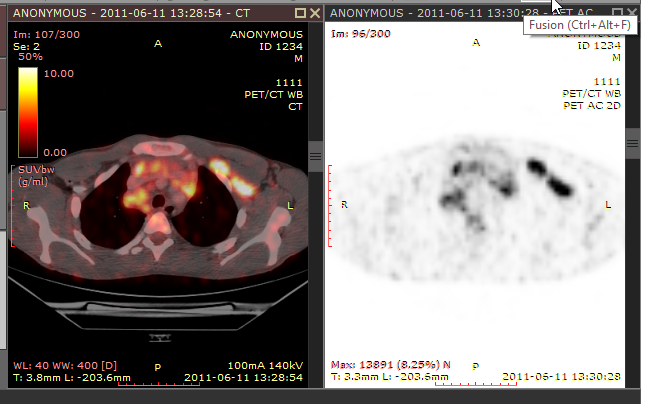

我瞄準的結果影像

 private void button1_Click(object sender, EventArgs e)
        {
            string ima_path = Environment.GetFolderPath(Environment.SpecialFolder.MyDocuments);

            var bitmap1 = dicomImageViewControls[0].DicomElements[0].Bitmap;
            var bitmap2 = dicomImageViewControls[1].DicomElements[0].Bitmap;

            if( bitmap1.Width<bitmap2.Width)
            {
                bitmap1 = resizeImage(bitmap1, bitmap2.Width, bitmap2.Height);
                bitmap1.Save(ima_path   "\\res.png", ImageFormat.Png);

            }
            else
            {
                bitmap2 = resizeImage(bitmap2, bitmap1.Width, bitmap1.Height);
                bitmap2.Save(ima_path   "\\res.png", ImageFormat.Png);
            }

            Color actualColor;


            Bitmap newBitmap = new Bitmap(bitmap2.Width, bitmap2.Height);
            for (int i = 0; i < bitmap2.Width; i  )
            {
                for (int j = 0; j < bitmap2.Height; j  )
                {
                    actualColor = bitmap2.GetPixel(i, j);

                    float a = actualColor.A;
                    float r = actualColor.R;

                    newBitmap.SetPixel(i, j, Color.FromArgb((int)a, (int)r, 0, 0));
                }


            }
            var target = new Bitmap(newBitmap.Width, newBitmap.Height, PixelFormat.Format32bppArgb);

            var graphics = Graphics.FromImage(target);
            graphics.CompositingMode = CompositingMode.SourceOver; // this is the default, but just to be clear

            graphics.DrawImage(newBitmap, 0, 0);
            graphics.DrawImage(bitmap1, 0, 0);

            newBitmap.Save(ima_path   "\\Image2.png", ImageFormat.Png);

        }

        public static Bitmap resizeImage(Bitmap image, int width, int height)
        {
            var destinationRect = new Rectangle(0, 0, width, height);
            var destinationImage = new Bitmap(width, height);

            destinationImage.SetResolution(image.HorizontalResolution, image.VerticalResolution);

            using (var graphics = Graphics.FromImage(destinationImage))
            {
                graphics.CompositingMode = CompositingMode.SourceCopy;
                graphics.CompositingQuality = CompositingQuality.HighQuality;

                using (var wrapMode = new ImageAttributes())
                {
                    wrapMode.SetWrapMode(WrapMode.TileFlipXY);
                    graphics.DrawImage(image, destinationRect, 0, 0, image.Width, image.Height, GraphicsUnit.Pixel, wrapMode);
                }
            }

            return destinationImage;
        }

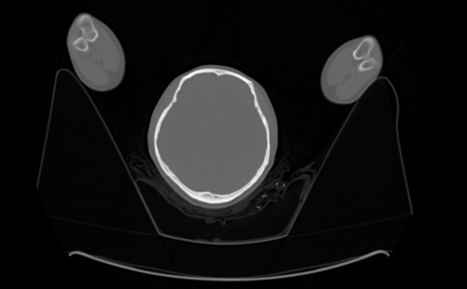

目標位圖

看起來像第一張圖。

====================================== 我在清晰的畫布上發現了一個新演算法。

baseImageGraphicProvider.ImageGraphic.PixelData.ForEachPixel(
                (n, x, y, i) =>
                    {
                        // and this is why the base and overlay slices must be unsigned precisely coincident
                        var patientLocation = baseImageSopProvider.Frame.ImagePlaneHelper.ConvertToPatient(new PointF(x, y));
                        var overlayCoordinate = overlayImageSopProvider.Frame.ImagePlaneHelper.ConvertToImagePlane(patientLocation);
                        var baseValue = (ushort) baseImageGraphicProvider.ImageGraphic.PixelData.GetPixel(i);
                        var overlayValue = overlayImageGraphicProvider.ImageGraphic.PixelData.GetPixel((int) overlayCoordinate.X, (int) overlayCoordinate.Y);

                        // the fusion operator: output = underlyingGrey*(1-alpha)   overlayingColour*(alpha) (see DICOM 2009 PS 3.4 N.2.4.3)

                        var compositeColor = ToRgbVectorFromGrey(baseValue)*(1 - opacity)   ToRgbVector(colorMap[overlayValue])*opacity;
                        pixelData[3*n] = (byte) compositeColor.X;
                        pixelData[3*n   1] = (byte) compositeColor.Y;
                        pixelData[3*n   2] = (byte) compositeColor.Z;
                    });

我認為這個演算法是

var compositeColor = ToRgbVectorFromGrey(baseValue)*(1 - opacity)   ToRgbVector(colorMap[overlayValue])*opacity;

從灰色 (1-opactiy) 調色板（在我的例子中為紅色調色板）獲取原始像素 rgb *opacity 回傳每個像素的值。

https://github.com/ClearCanvas/ClearCanvas/blob/master/ImageViewer/AdvancedImaging/Fusion/Tests/FusionColorCompositingTest.cs

uj5u.com熱心網友回復：

很可能是bitmap1缺少alpha通道，所以在繪制時，它會覆寫所有內容。例如，您可能需要考慮制作newBitmap完全紅色，而是將顏色通道映射到 Alpha 通道。即newBitmap.SetPixel(i, j, Color.FromArgb((int)r, 1, 0, 0));并切換渲染順序，以便newBitmap最后繪制。

另外，不要忘記處理所有創建的位圖和圖形物件。

您還可以考慮創建一個自定義函式來融合像素資料，即從左右影像中獲取 16 位值并使用一些自定義函式來生成顏色值，因為這應該允許在如何可視化方面具有更大的靈活性資料。但是要使其作業，您需要訪問原始 16 位像素資料，并且可能為所述 16 位資料撰寫您自己的調整大小函式。這通常還涉及某種視窗函式以將 16 位資料映射到 8 位值。

您可能還需要某種注冊函式來準確組合每個資料集，因為通常無法保證僅通過調整大小就能正確對齊。

您可能還想查看Fast work with bitmaps以獲得任何型別的渲染速度。
