P63,P64

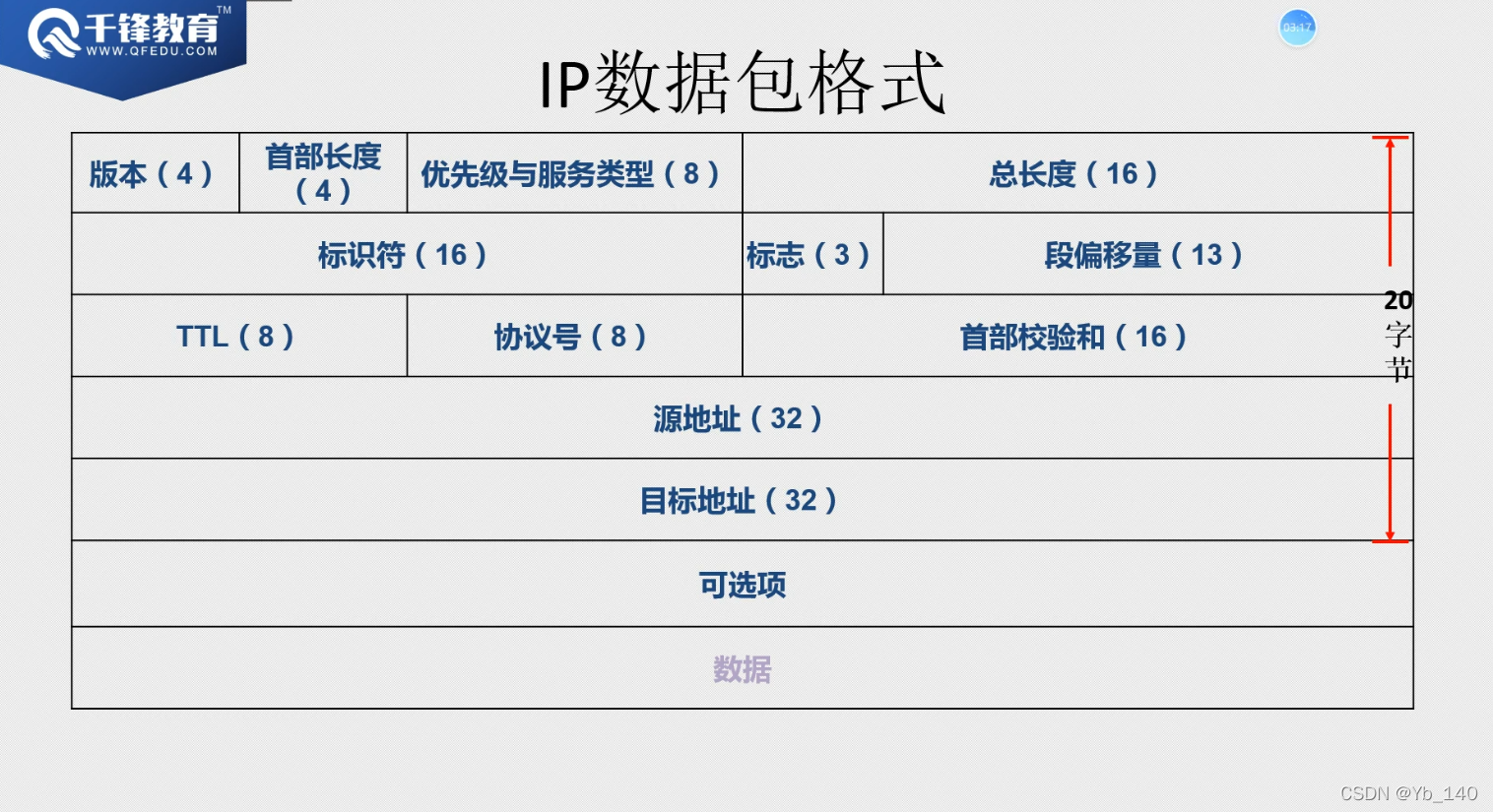

IP包頭（三層）分析
長度不固定，最小20位元組
可選性最多10行，40位元組，所以IP包頭范圍：20～60位元組
可選性不輕易使用
版本：0100 -> 4 -> IPv4
首部長度：標識IP包頭的長度，一般為20，常見：0101
優先級與服務型別（QOS，TOS）：前3個位元代表優先級，中間4個位元代表服務型別，最后一個沒有啟用
總長度（重點）：--> 首部長度，IP包長度（3，4，5，不包括幀頭幀尾）
超過1500后分段 -> IP分片
段偏移量：決定分片的先后順序，0，1480，2960
識別符號：為分片標識，標識同一報文的所有分片
標志：第一個位元未啟用，為0，
第二個位元，如果為0，代表資料包進行了分片，如果為1，未分片
第三個位元，如果為0，該分片是最后一個分片，如果為1，說明還有后續分片
TTL：防止資料包在網路上永久回圈下去，100以上一般為windows主機，100以下linux主機
（跟蹤：tracert www.baidu.com）
協議號：識別上層協議
1---同層的ICMP
6---TCP
17---UDP
首部校驗和：校驗IP包頭
源地址：源IP地址
目標地址：目標IP地址

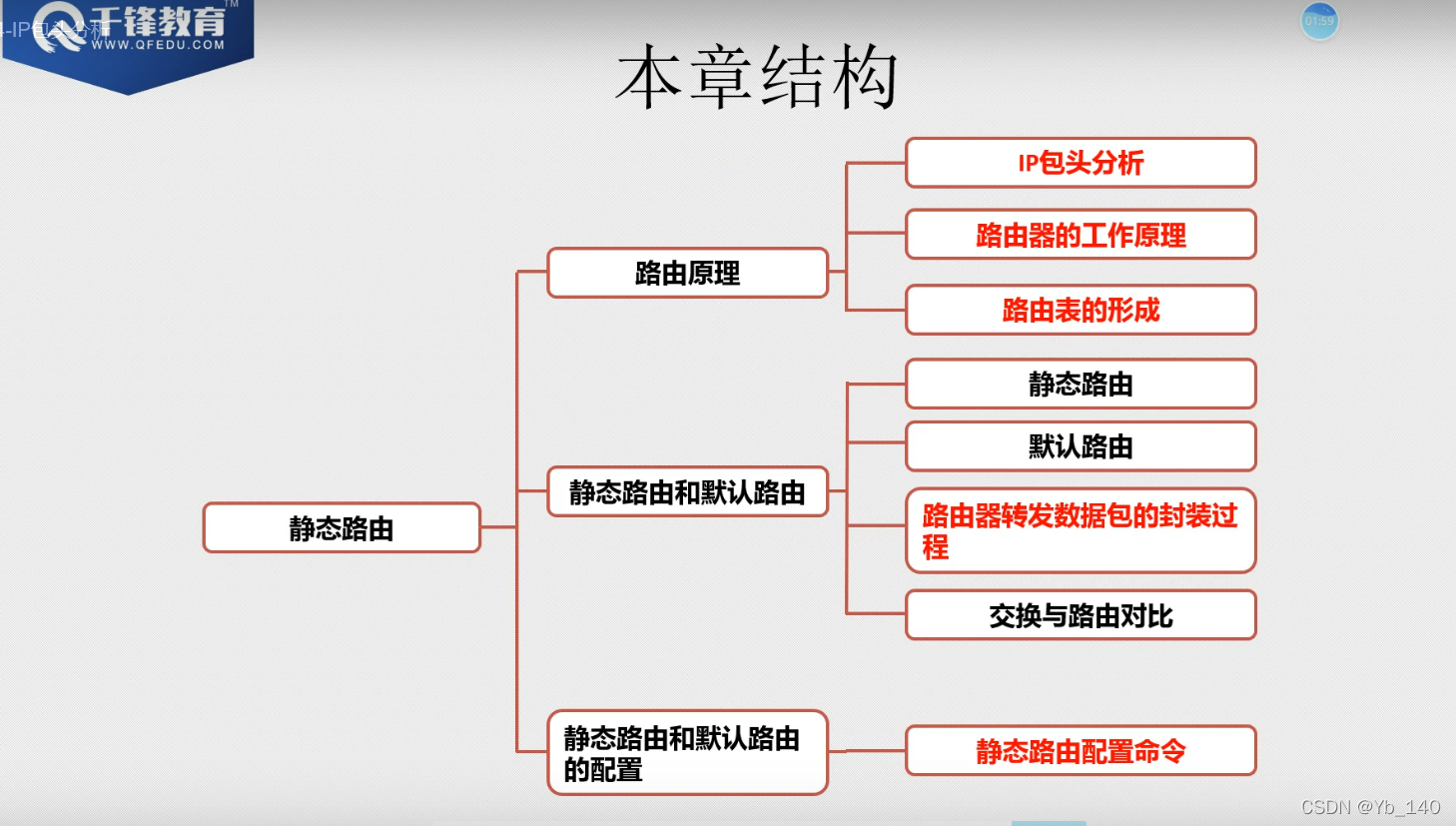

靜態路由
路由概述
路由，跨越從源主機到目標主機的一個互聯網路來轉發資料包的程序，選擇路徑的程序，路由器在為資料包選擇資料的程序，為IP包選擇路徑的程序

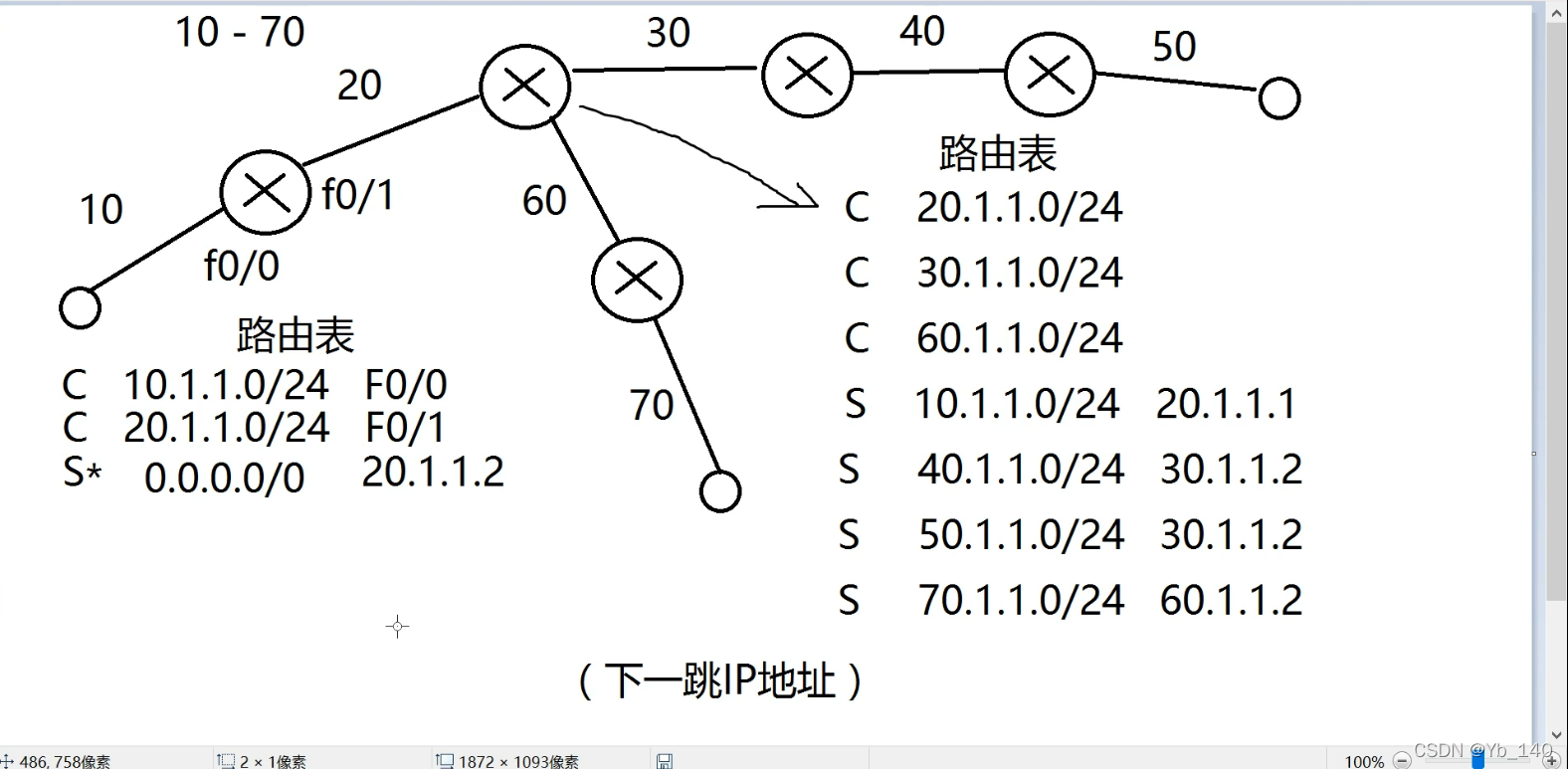

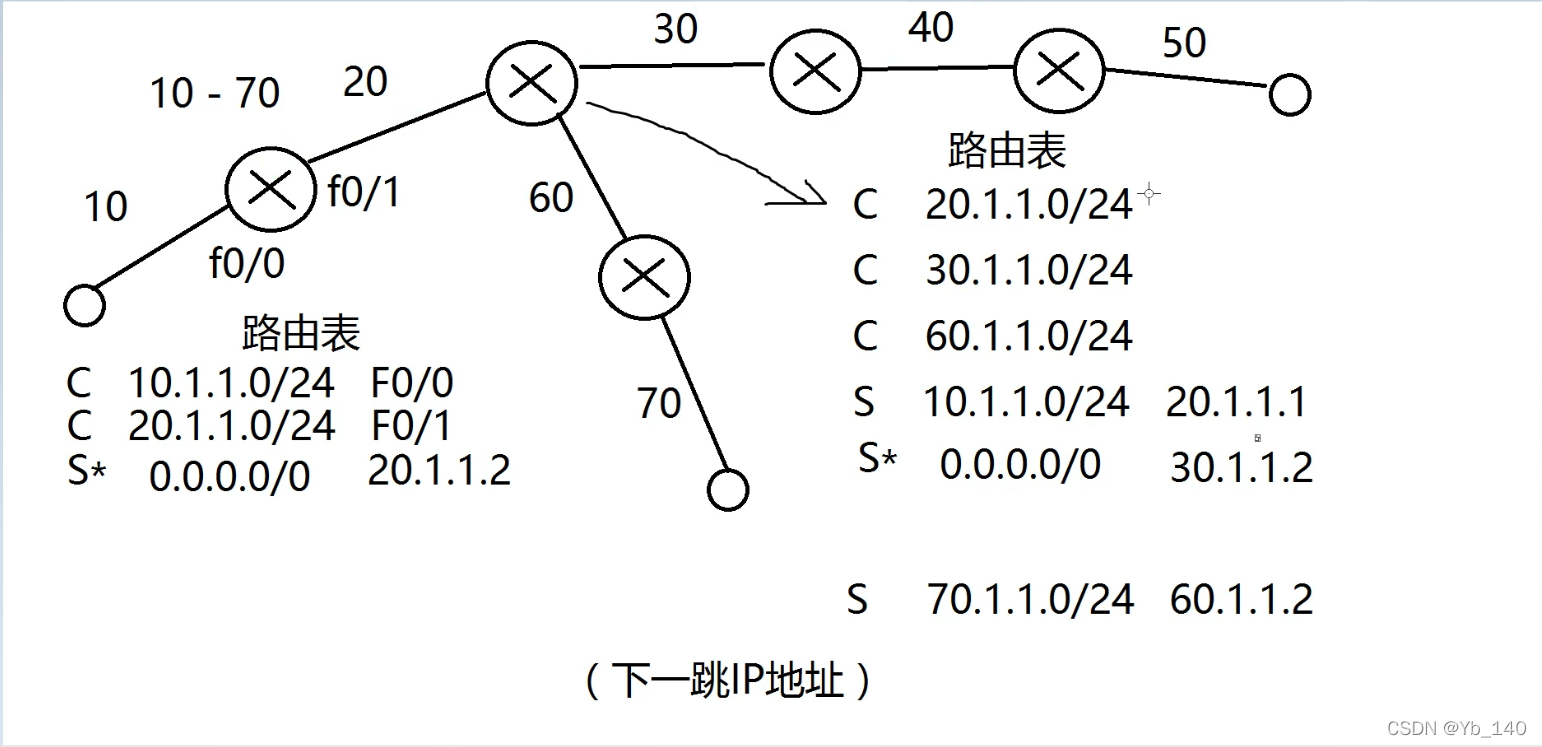

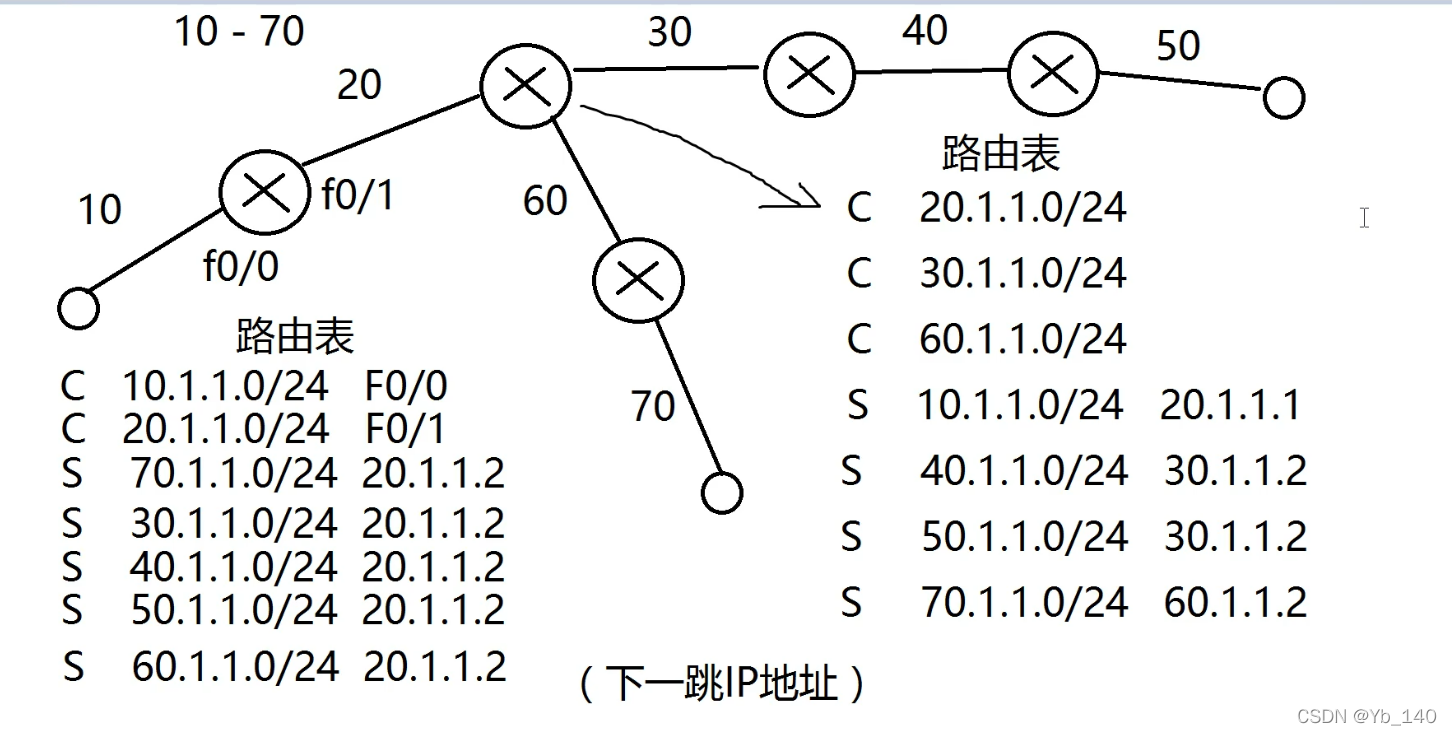

路由表
合并：(0.0.0.0所有地址，/0所有子網掩碼)
C 直連 S 靜態 S* 默認路由
f0/0 邊緣路由器
路由順序：C -- S -- S*
優先級低的會被隱藏起來
S 10.1.1.0/24 20.1.1.2
S 10.1.1.0/24 30.1.1.2(2) -> 被隱藏 -> 浮動路由
路由表：
路由器中維護的路由條目的集合
路由器根據路由表做路徑選擇
路由表的形成：
直連網段
配置IP地址，埠UP狀態
非直連網段（手工）
交換與路由對比
路由作業在網路層
---根據“路由表”轉發資料
---路由選擇
---路由轉發
交換作業在資料鏈路層
---根據“MAC地址表”轉發資料
---硬體轉發
靜態路由和默認路由的配置
全域模式下操作
靜態路由
ip route 目標網段 子網掩碼 下一跳IP默認路由
ip route 0.0.0.0 0.0.0.0 下一跳IP浮動路由
在靜態或默認路由后加空格+數字（正整數）
例如：
ip route 0.0.0.0 0.0.0.0 20.1.1.2
ip route 0.0.0.0 0.0.0.0 30.1.1.1 2P66,P67,P68,P69

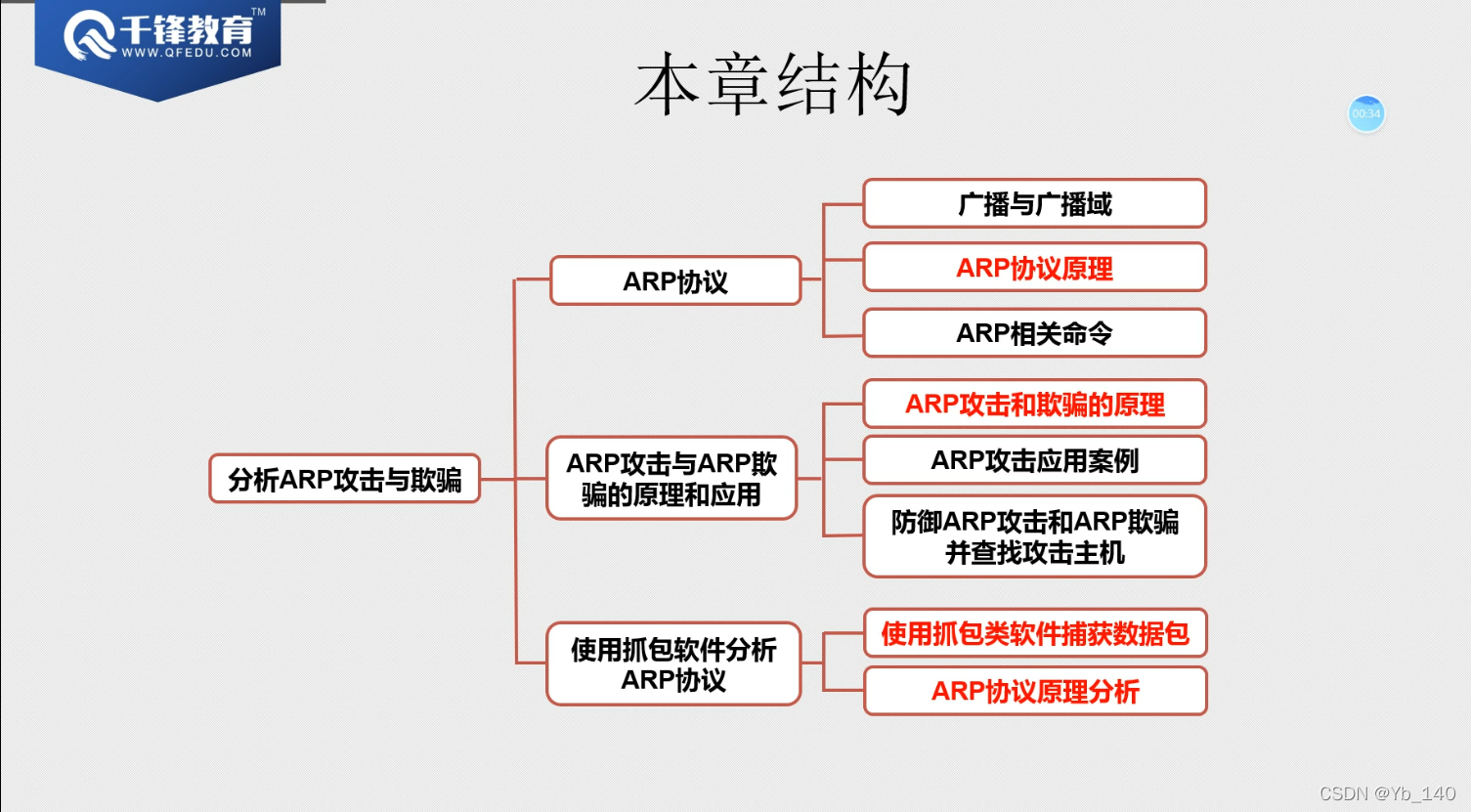

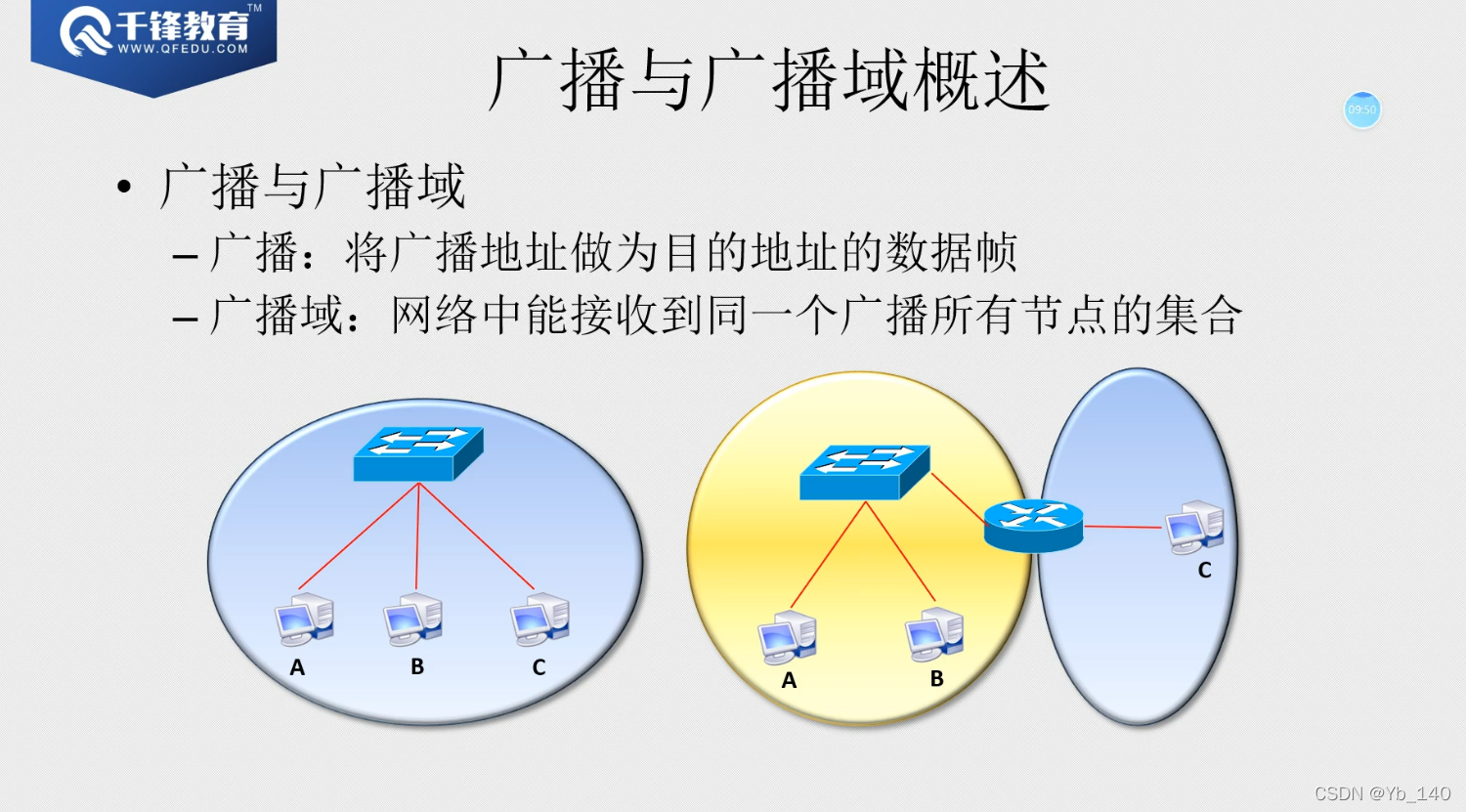

廣播與廣播域概述
廣播與廣播域
廣播：將廣播地址作為目的地址的資料幀
廣播域：網路中能夠接收到同一個廣播所有節點的集合
MAC地址廣播
廣播地址為FF-FF-FF-FF-FF-FF
IP地址廣播
1.255.255.255.255
2.廣播IP地址為IP地址網段的廣播地址，如192.168.1.255/24
交換機無法控制廣播，而路由器可以
ARP協議概述
什么是ARP協議
內網協議
---Address Resolution Protocol，地址決議協議
---將一個已知的IP地址決議成MAC地址
原理：發送ARP廣播請求->接收ARP單播應答
ARP協議
IP地址決議為MAC地址
---PC1發送資料給PC2，查看快取沒有PC2的MAC地址
---PC1發送ARP請求訊息（廣播）
---所有主機收到ARP請求訊息
·PC2回復ARP應答（單播）
·其他主機丟棄
---PC1將PC2的MAC地址保存到快取中，發送資料
ARP相關命令
Windows系統中的ARP命令
---arp -a：查看ARP快取表
---arp -d：清除ARP快取
---arp -s：ARP系結

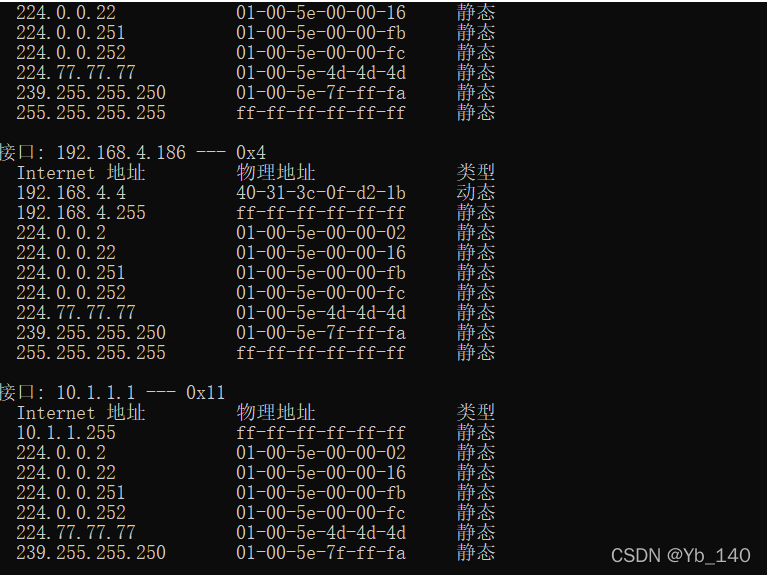

演示：arp -a

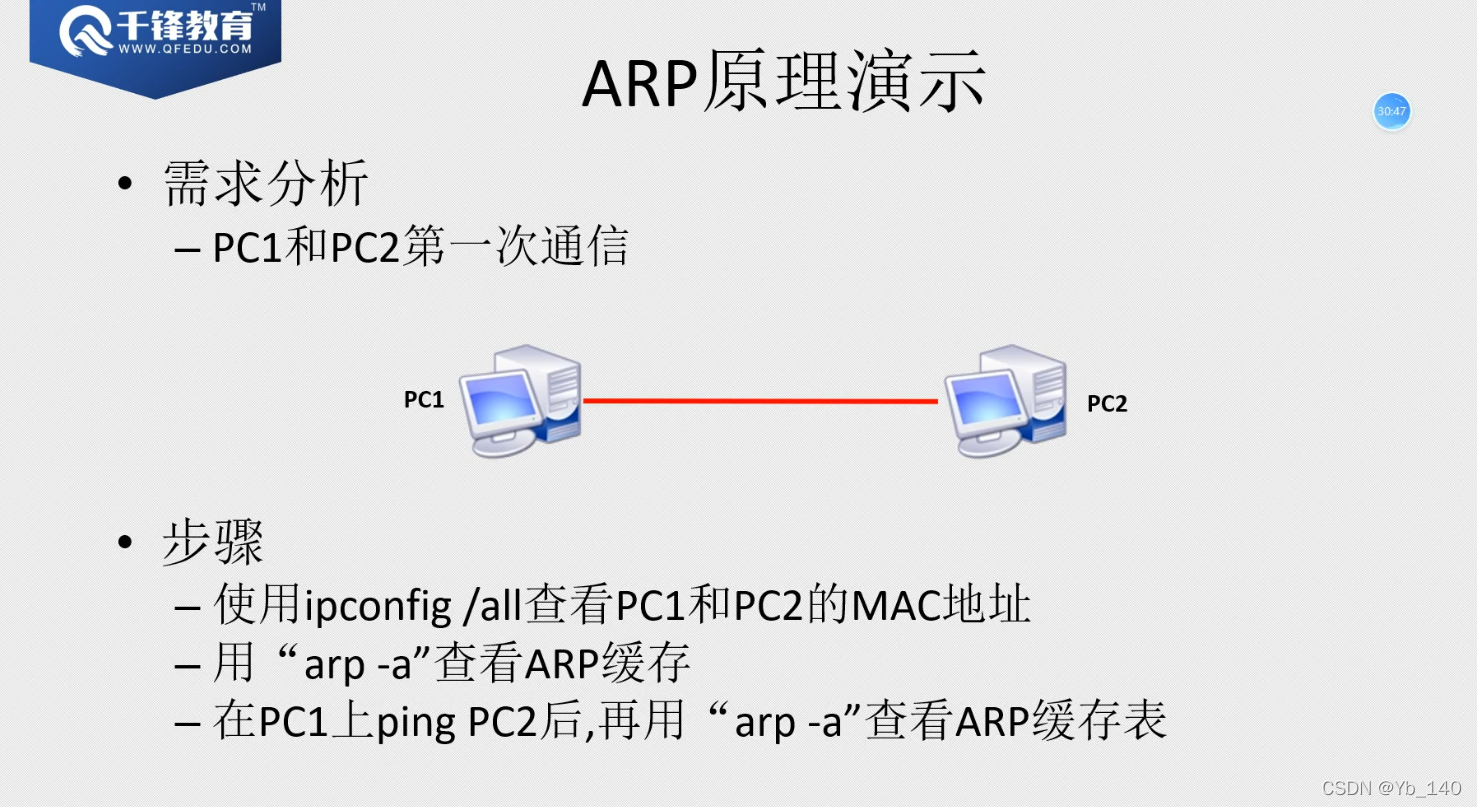

ARP原理演示

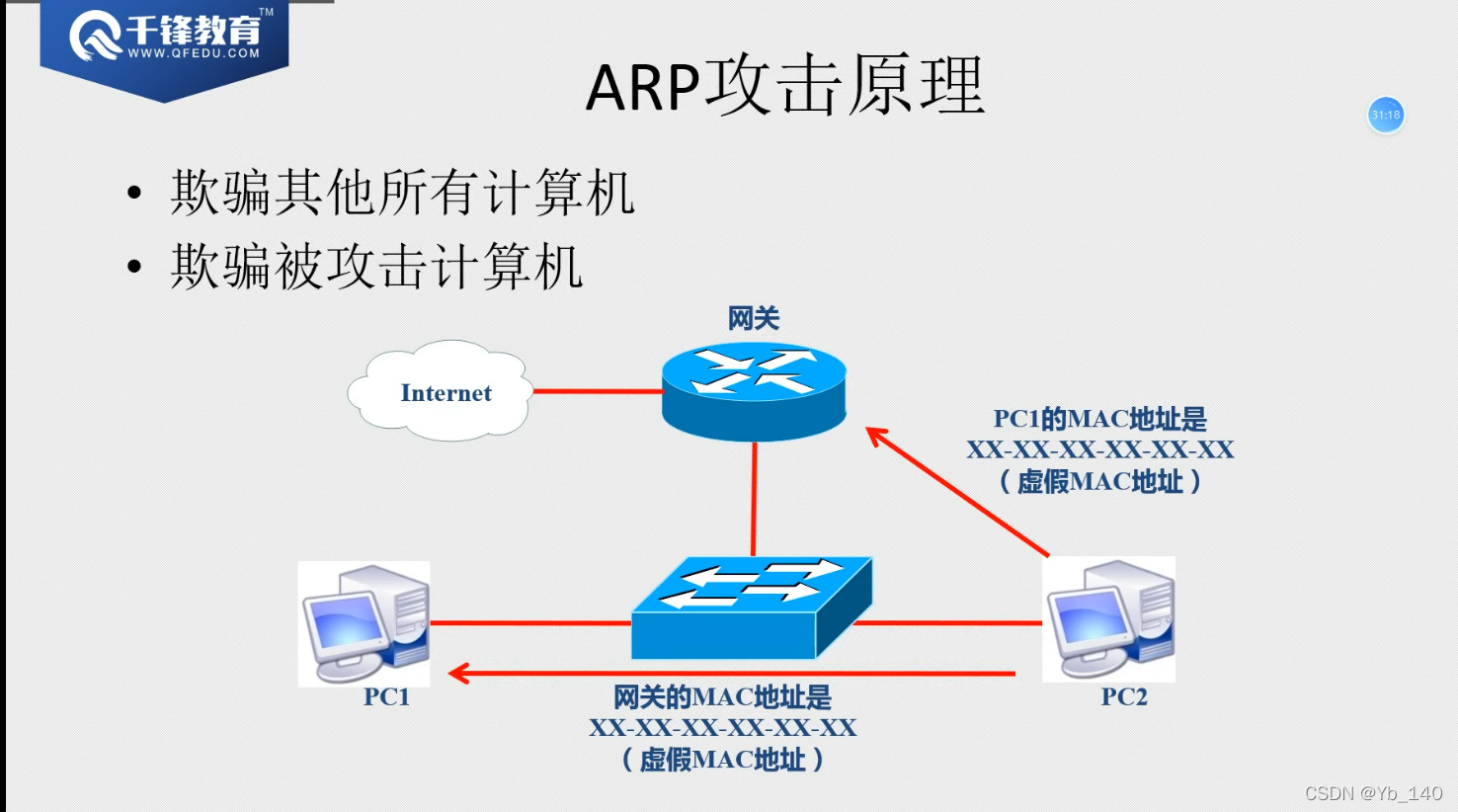

ARP攻擊原理
ARP覆寫更新
偽造虛假的ARP報文，MAC地址，中斷通信
應答，廣播都能攻擊
與網關通信
當你判斷目標IP與自己在同一網段時，直接發送ARP廣播報文，請求對方的MAC地址
不在同一網段時，還會發送ARP廣播報文，但會詢問誰是網關

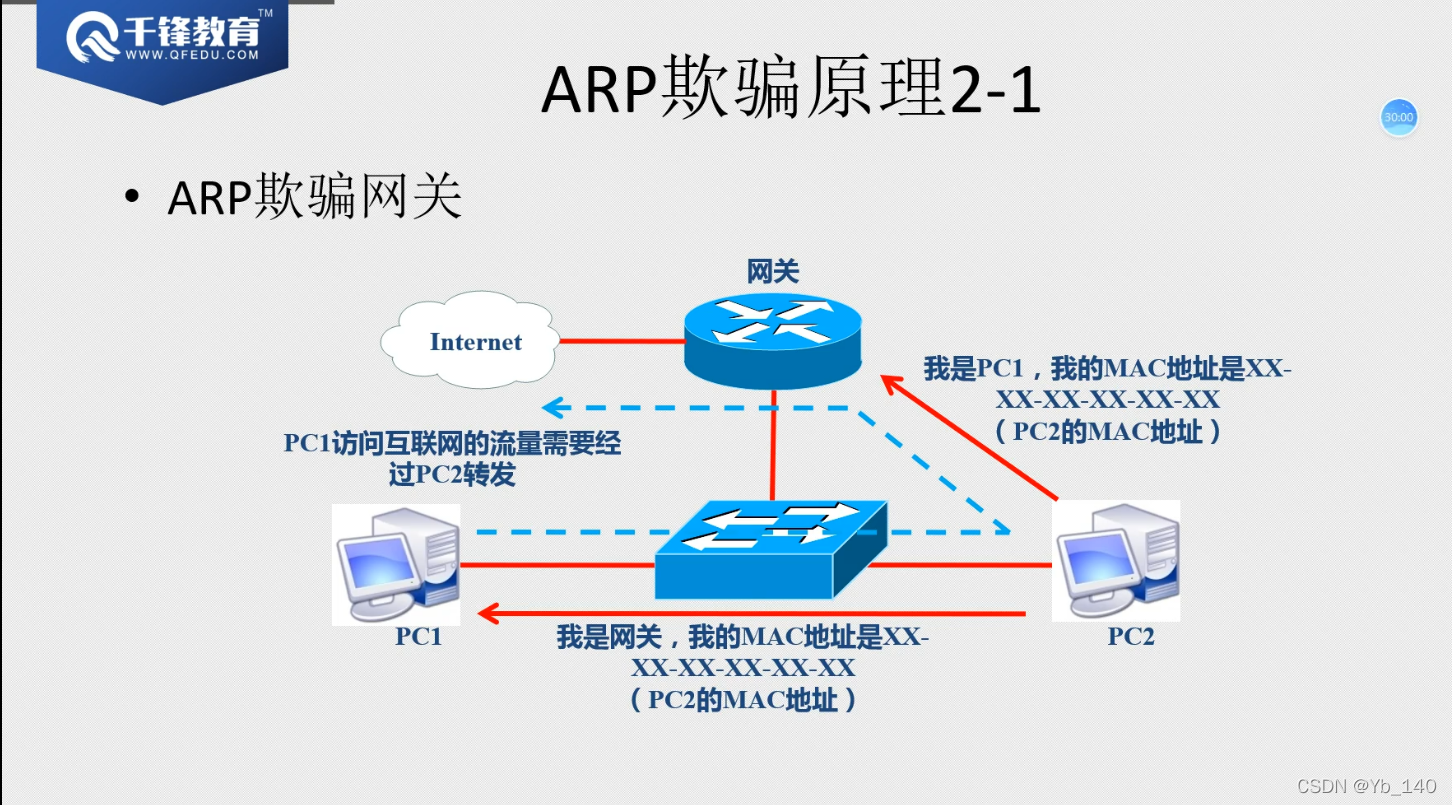

ARP欺騙原理
資料泄露，篡改，控制傳輸速度
ARP攻擊或欺騙的原理
通過發送偽造虛假的ARP報文（廣播或單播），來實作的攻擊或欺騙
如虛假報文的MAC是偽造不存在的，實作ARP攻擊，結果為終端通訊/斷網
如虛假報文的MAC是攻擊者自身的MAC地址，實作ARP欺騙，結果可以監聽，竊取，篡改，控制流量，但不中斷通信
ARP協議沒有驗證機制
ARP攻擊者通過發送虛假偽造的ARP報文對受害者進行ARP緩投毒
路由器的作業原理
1）一個幀到達路由器，路由器首先檢查目標MAC地址是否為自己，如果不是則丟棄，如果是則解封裝，并將IP包送到路由器內部
2）路由器檢查IP包頭中的目標IP，并匹配路由表，如果匹配失敗，則丟棄，并向源IP回饋錯誤資訊，如匹配成功，則將IP包路由到出介面
3）封裝幀，首先將出介面的MAC地址作為源MAC封裝好，然后檢查ARP快取表，檢查是否有下一條的MAC地址，如有，將提取并作為目標MAC地址封裝到幀中，如沒有，則發送ARP廣播請求下一跳的MAC，并獲取到對方的MAC地址，再記錄快取，并封裝幀，最后將幀發送出去，
ARP攻擊的防御
1.靜態ARP系結
手工系結/雙向系結 -> 缺點，效率低，作業量大
windows客戶機上：
arp -s 10.1.1.254 00-01-2c-a0-e1-09
arp -a 查看ARP快取表
2.ARP防火墻
自動系結靜態ARP
主動防御
3.硬體級ARP防御
交換機支持埠做動態ARP系結（配合DHCP服務器）
或做靜態ARP系結
