一、鏈路聚合簡述：
Eth-Trunk以太網鏈路聚合簡稱鏈路聚合
將多個物理埠形成的物理鏈路捆綁為一條大的邏輯鏈路以供使用
同時捆綁在一起的鏈路還可通過相互間的動態備份提高鏈路可靠性
二、目的：
物理埠形成的物理鏈路捆綁為一條大的邏輯鏈路 [增加帶寬]
捆綁在一起的鏈路通過相互間的動態備份 [提高鏈路可靠性]
三、優勢：
1 增加帶寬
2 提高可靠性
3 負載分擔（在一個鏈路聚合組內可以實作在各成員活動鏈路上的負載分擔）
四、鏈路聚合基本概念：
1、 鏈路聚合組和鏈路聚合介面
每個聚合組對應一個邏輯介面，可以作為普通以太網介面使用，區別于轉發的時候聚合組會選擇成員介面中的一個或多個介面來轉發資料
2、 成員介面和成員鏈路
組成Eth-Trunk介面的物理介面為成員介面，成員介面對應的物理鏈路為成員鏈路
3、 活動介面和非活動介面、活動鏈路和非活動鏈路
轉發資料的介面以及鏈路為活動介面和鏈路，不轉發資料的介面以及鏈路為非活動介面和鏈路
4、 活動介面數上限閾值
為提高網路可靠性，活動鏈路數達到上限再向Eth-Trunk中添加成員介面但不會增加活動那個介面數量，超過閾值鏈路則被置為DOWN狀態作為備用鏈路
例：10條無故障鏈路為一個Eth-Trunk每條1G帶寬 現最多需要5G帶寬，則上限閾值設為大于等于5，其他鏈路為備用狀態
#注：手動負載分擔模式鏈路聚合不支持介面數上限閾值設定！！
5、 活動介面數下限閾值
設定活動介面數下限閾值保證最小帶寬，小于設定閾值數時Eth-Trunk介面的狀態再轉為Down備用狀態
例：每條成員鏈路帶寬為1G，現需要2G帶寬，那么活動那個介面數下限必須大于等于2
6、 鏈路聚合模式
鏈路聚合模式分為 手工鏈路聚合/LACP模式 兩種
五、兩種聚合模式簡述：
根據是否啟用LACP鏈路聚合控制協議，分為手工聚合模式/LACP聚合模式
手工模式：（不需要設備支持LACP協議，聚合組中所有鏈路都是活動鏈路，壞一條其他鏈路分擔流量）
手工模式下 Eth-Trunk建立，成員介面的加入均由手工配置，沒有鏈路聚合控制協議的LACP參與
如果需要兩個直連設備提供一個較大帶寬而設備不支持LACP協議時可以使用手工模式
可以實作增加帶寬，提高可靠性和負載分擔的目的
可以檢測同一聚合組內的成員鏈路的斷路情況
LACP模式：（一部分活動鏈路，某條故障后自動再聚合組中選一條非活動鏈路作為活動鏈路參與資料轉發，且活動鏈路數量不變）
LACP為交換資料的設備提供一種標準的協商方式，以供設備根據自身配置自動形成聚合鏈路并啟動聚合鏈路收發資料，
聚合鏈路形成后LACP負責維護鏈路狀態在聚合發生變化時自動調整，
提高Eth-Trunk的容錯性，并提供備份功能保證成員鏈路的可靠性，能檢測到鏈路層故障、鏈路錯鏈故障
并且支持跨設備的鏈路聚合
六、LACP模式鏈路聚合配置模擬(Cisco模擬器)
模擬說明：
兩臺互動機 四臺PC 每臺交換機連接兩臺PC，劃分vlan根據相同vlan實作跨交換機互通
交換機埠捆綁 LACP協議狀態為active，交換機捆綁成功形成通道埠
劃分vlan，進入通道埠打trunk，根據同vlan互ping

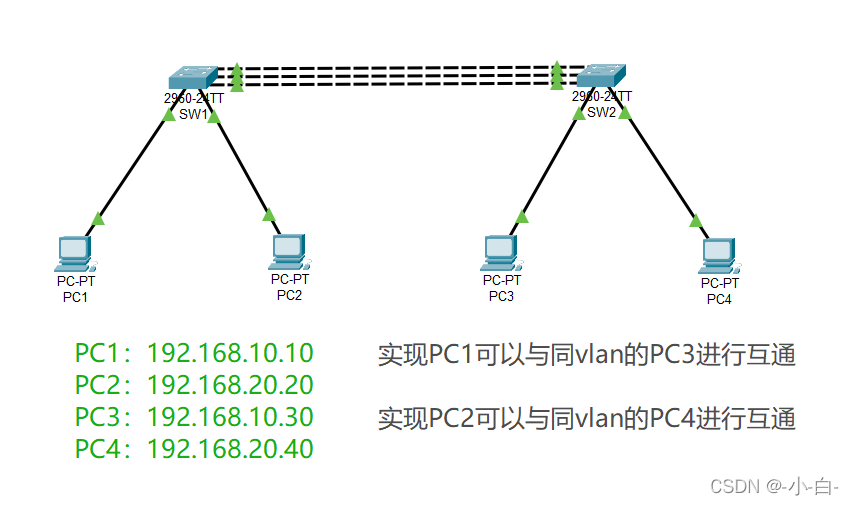

1、模擬拓撲圖：
2、命令列模式說明：
用戶模式： Switch>
特權模式： Switch#
全域配置模式： Switch(config)#
埠模式： Switch(config-if)#
3、SW1和SW2中F0/22-24埠做聚合：（SW1、2配置相同）
Switch>enable #進入特權模式
Switch#config t #進入全域配置模式
Switch(config)#hostname SW1 #更名為SW1便于區分
SW1(config)#int ra f0/22-24 #f0/22至24埠做聚合
SW1(config-if-range)#channel-protocol ? #查看支持協議
lacp Prepare interface for LACP protocol #lacp鏈路匯集控制協議，IEEE標準
pagp Prepare interface for PAgP protocol #pagp埠聚合協議，是思科私有的
SW1(config-if-range)#channel-protocol lacp #選擇協議為lacp
SW1(config-if-range)#channel-group 1 mode active #通道組為 1 并設定為active狀態
SW1(config-if-range)#exit #退出到全域配置模式
SW1(config)#exit #再次退出到特權模式
SW1#show ether su #可以查看到目前埠組的成員埠以及使用協議
Flags: D - down P - in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+----------------------------------------------

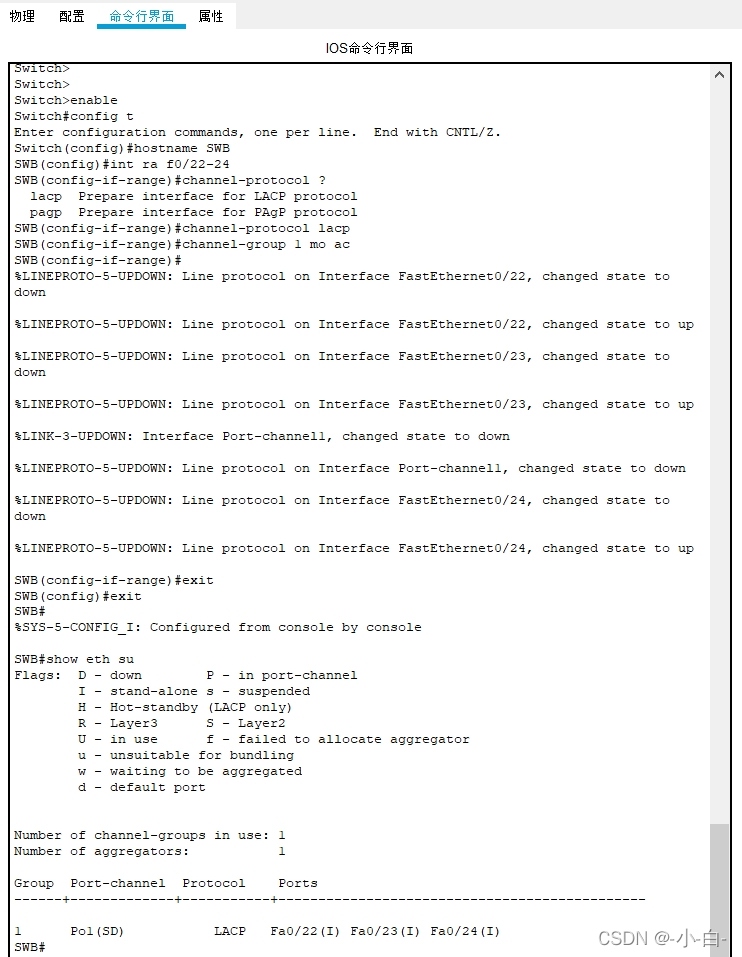

1 Po1(SU) LACP Fa0/22(P) Fa0/23(P) Fa0/24(P)4、根據SW1配置同樣配置SW2，如圖：
這時交換機之間的鏈路形成了聚合鏈路往往被當作交換機之間的trunk鏈路
還需要再交換機上劃分vlan并將埠加入vlan
5、在交換機上劃分vlan，埠加入valn（SW1、2配置相同）
SW1(config)#vlan 10
SW1(config-vlan)#name Vlan1
SW1(config-vlan)#vlan 20
SW1(config-vlan)#name Vlan2
SW1(config-vlan)#int f0/1
SW1(config-if)#sw acc vlan 10
SW1(config-if)#int f0/2
SW1(config-if)#sw acc vlan 20
SW1(config-if)#exit
SW1(config)#exit
SW1#
%SYS-5-CONFIG_I: Configured from console by console
SW1#show vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Po1, Fa0/3, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gig0/1
Gig0/2
10 Vlan1 active Fa0/1
20 Vlan2 active Fa0/2
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
...
vlan之間進行通信，要在交換機之間進行trunk封裝：
trunk封裝時選擇的是port-channel1口而不是f口，要在通道組1下打trunk
6、trunk封裝
SW1：
SW1>enable
SW1#config t
Enter configuration commands, one per line. End with CNTL/Z.
SW1(config)#int port-channel 1
SW1(config-if)#sw tr en do
SW1(config-if)#sw mo tr
SW1(config-if)#exit
SW1(config)#exit
SW1#
%SYS-5-CONFIG_I: Configured from console by console
SW1#wr
Building configuration...
[OK]SW2：
SW2>enable
SW2#config t
Enter configuration commands, one per line. End with CNTL/Z.
SW2(config)#int port-channel 1
SW2(config-if)#sw tr en do
SW2(config-if)#sw mo tr
SW2(config-if)#exit
SW2(config)#exit
SW2#
%SYS-5-CONFIG_I: Configured from console by console
SW2#wr
Building configuration...

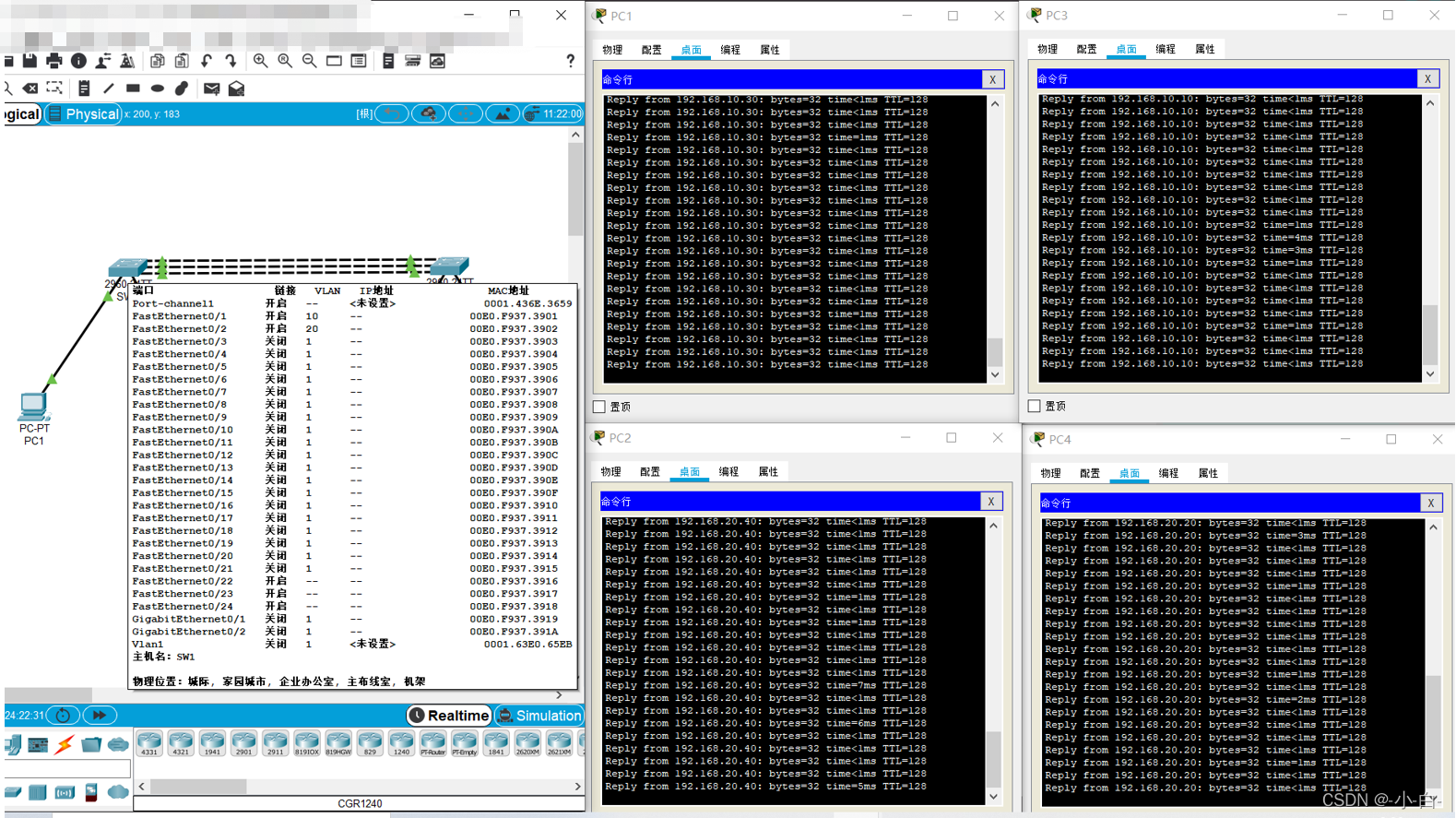

[OK]7、互ping測驗
至此完成模擬的LACP模式鏈路聚合，實作了
兩臺交換機 四臺PC 每臺交換機連接兩臺PC，劃分vlan根據相同vlan實作跨交換機互通
