linux中vlan 設備，eth/ens設備，bridge設備，veth設備, tap設備，tun設備

命令：

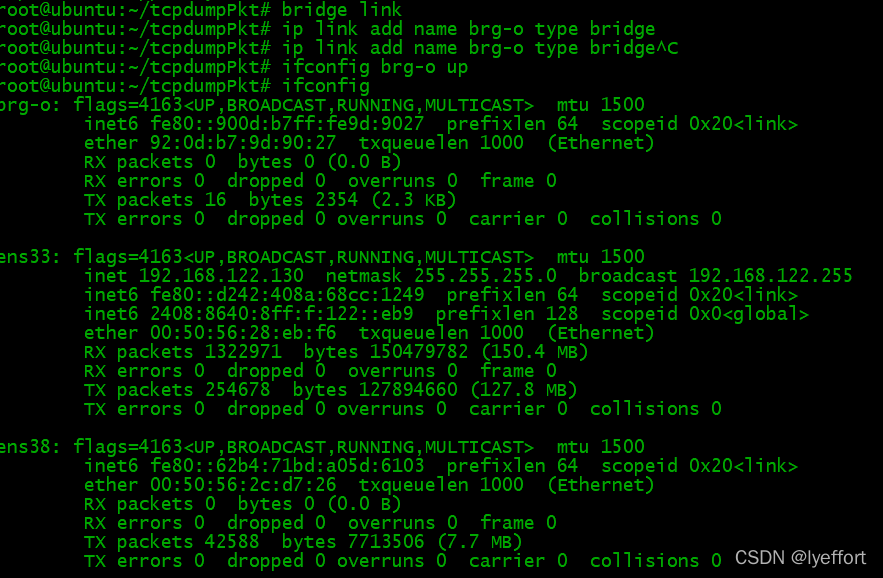

ip addr add 3.3.3.5/24 dev brg-o
ip link add veth0 type veth peer name veth1
ip addr add 3.3.3.3/24 dev veth0
ip addr add 3.3.3.4/24 dev veth1
ip link set veth0 up
ip link set veth1 up

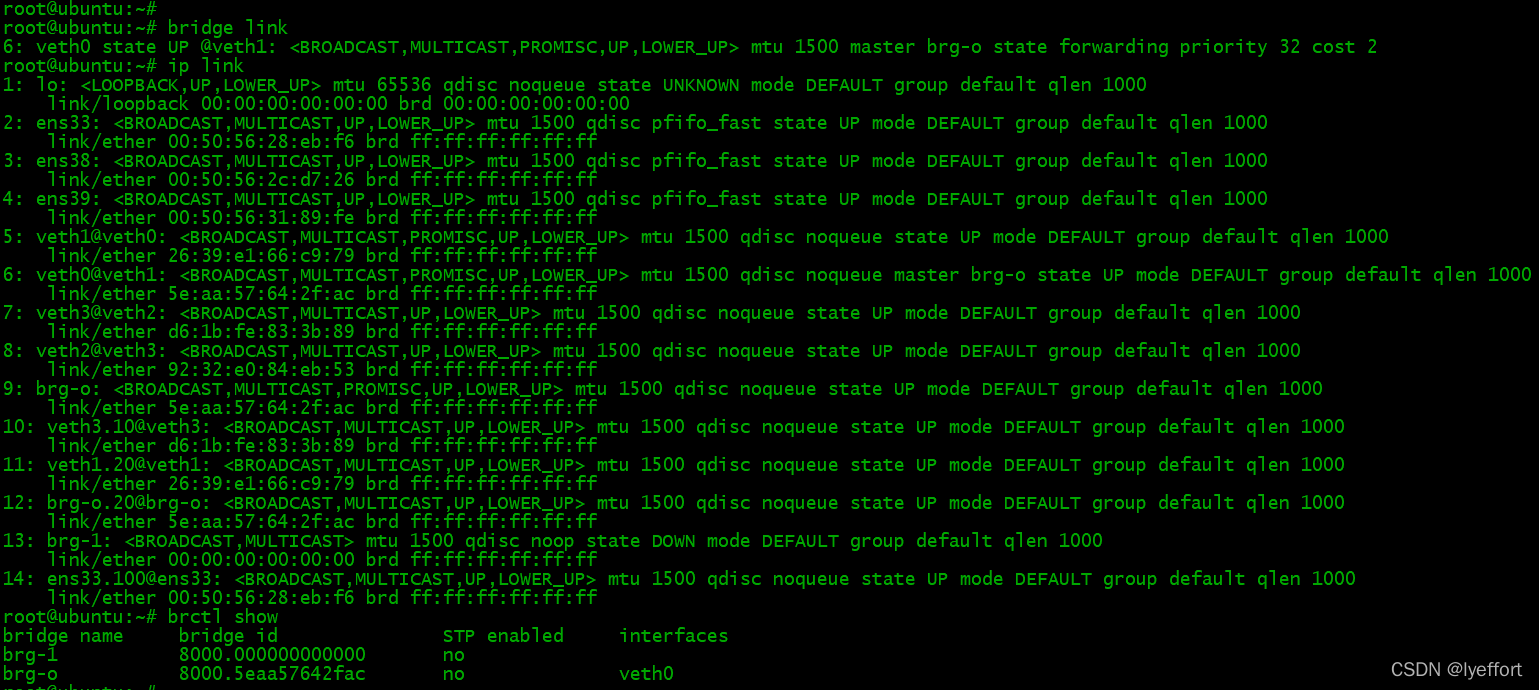

ip link set dev veth0 master brg-o
ip link set dev veth0 master brg-o
ip route add default via 192.168.122.1
ip addr del 3.3.3.5/24 dev brg-o
ip link set dev veth1 address 08:00:27:3b:0d:b9
ip addr del 3.3.3.5/24 dev brg-o
tcpdump -n -vv -i brg-o.20 -c 10 -ee -x -b arp

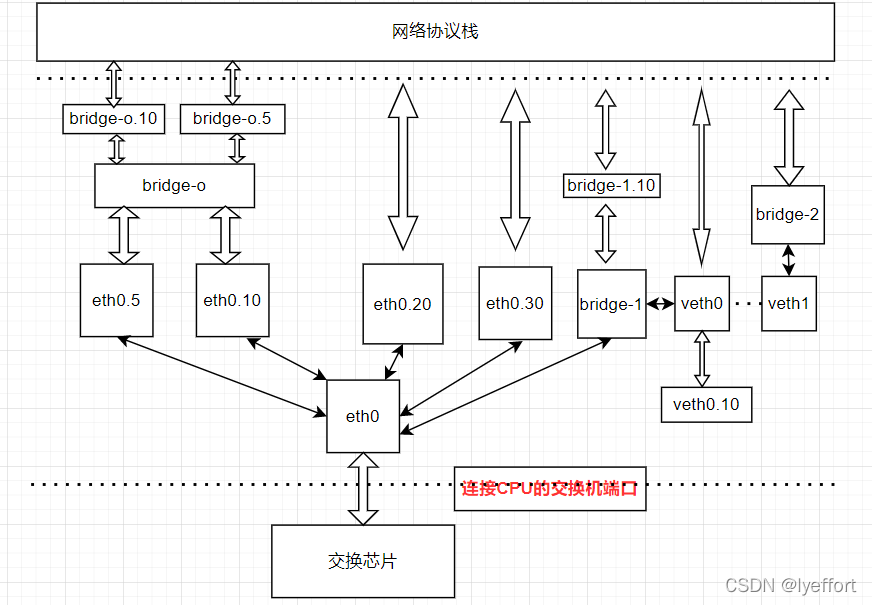

linux網路設備型別：
vlan 設備：俗稱vlan if介面，注冊內核，采用重定向到實際網卡，根據vlan在協議堆疊找vlan if介面，
eth/ens設備：實際網卡設備，對于PC等主機，報文從網卡進來，進入協議堆疊；協議堆疊發出去的報文經過網卡到外網，
bridge設備：俗稱網橋設備與交換機同理，可以將vlan設備、eth/ens設備系結到網橋，成為網橋的埠，因為網橋俗稱二層轉發功能，報文服從：源mac地址學習，目的mac地址轉發，

tap是鏈路層的虛擬網路設備，等同于一個以太網設備，它可以收發第二層資料報文包，如以太網資料幀，Tap最常見的用途就是做為虛擬機的網卡，因為它和普通的物理網卡更加相近，也經常用作普通機器的虛擬網卡
tun是網路層的虛擬網路設備，可以收發第三層資料報文包，如IP封包，因此常用于一些點對點IP隧道，例如OpenVPN，IPSec等，
Veth埠簡介：
Linux container 中用到一個叫做veth的東西，這是一種新的設備，專門為 container 所建，veth 從名字上來看是 Virtual ETHernet 的縮寫，它的作用很簡單，就是要把從一個 network namespace 發出的資料包轉發到另一個 namespace，veth 設備是成對的，一個是 container 之中，另一個在 container 之外，即在真實機器上能看到的，
VETH設備總是成對出現，送到一端請求發送的資料總是從另一端以請求接受的形式出現，創建并配置正確后，向其一端輸入資料，VETH會改變資料的方向并將其送入內核網路子系統，完成資料的注入，而在另一端則能讀到此資料，（Namespace，其中往veth設備上任意一端上RX到的資料，都會在另一端上以TX的方式發送出去）veth作業在L2資料鏈路層，veth-pair設備在轉發資料包程序中并不串改資料包內容

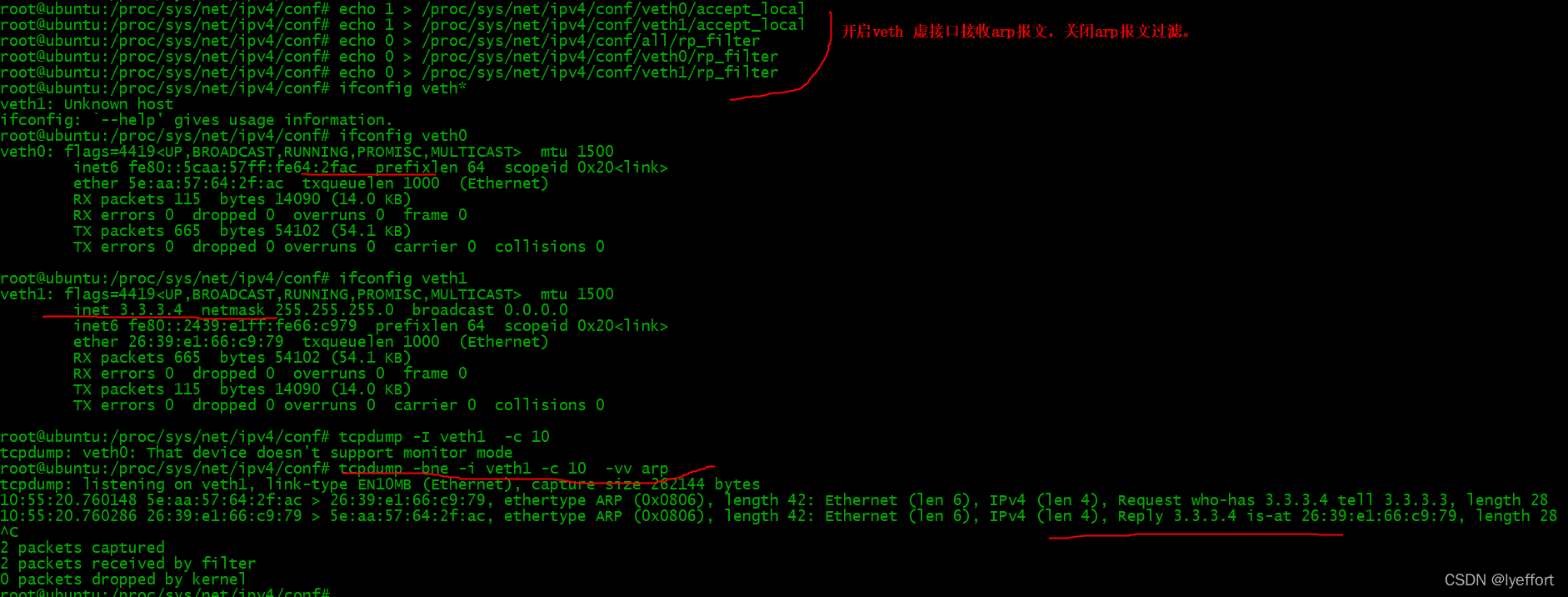

veth虛擬網路設備：當協議堆疊收到外面的arp請求時，不管是問3.3.3.3還是3.3.3.4，都會回復兩個arp應答，分別包含brg-o和veth1的mac地址，也即Linux覺得外面發給3.3.3.3和3.3.3.4的資料包從brg-o和veth1進協議堆疊都一樣，沒有區別，由于回復了兩個arp應答，而外面的設備只會用其中的一個，并且具體用哪個會隨著時間發生變化，于是導致一個問題，就是外面回復給3.3.3.3的資料包可能從3.3.3.4的brg-o上進來，即通過3.3.3.3 ping外面時，可能在veth1抓不到回復包，而在brg-o上能抓到回復包，說明資料流在交換機那層沒有完全的隔離開，brg-o和veth1會收到對方的IP應答包，為了解決上述問題，可以配置rp_filter, arp_filter, arp_ignore, arp_announce等引數，但不建議這么做，容易出錯，除錯比較麻煩，

路由表查找原則：最長掩碼匹配匹配

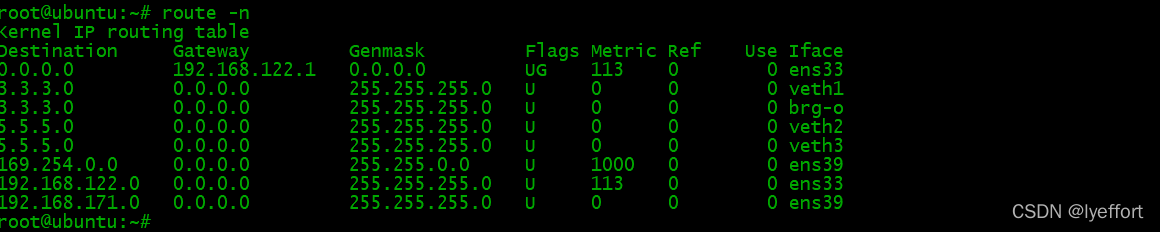

路由表說明：
1、網關為0.0.0.0，從此介面出去的arp報文，請求的是目的IP的mac地址arp請求報文，而不是網關的arp請求報文，網關是0.0.0.0，意味著埠直連的網路屬于二層網路，
2、目的是0.0.0.0，掩碼0.0.0.0，根據掩碼最長匹配規則，當在路由表中查找不到目的ip的路由表項時，轉發規則服從此路由表項，arp請求的是網關的ip的mac地址映射，
3、報文上三層協議堆疊的核心前提條件：二層終結，
4、三層轉發：ip頭不變，二層頭變化，
5、二層轉發：mac頭不變，vlan變化，

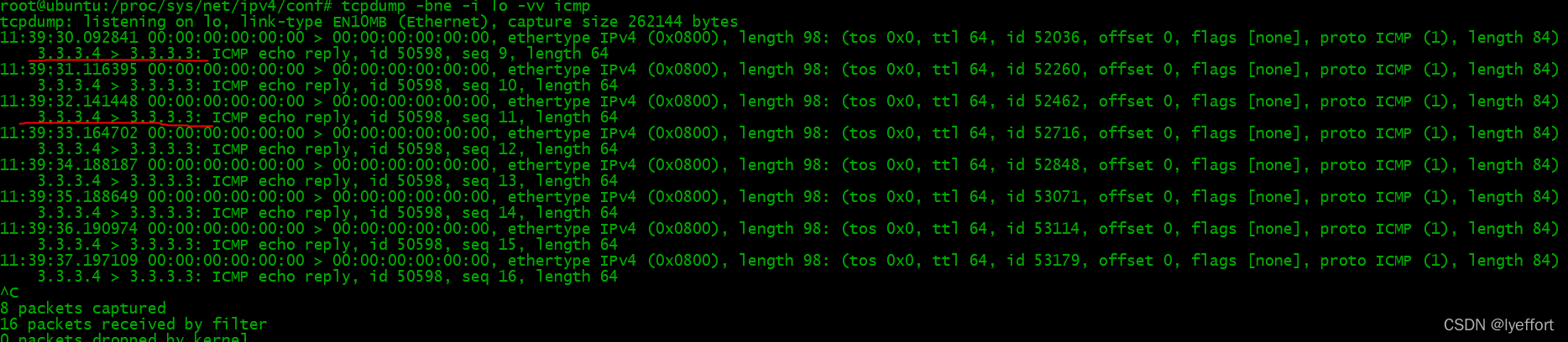

//Note: ping 虛擬網卡，icmp報文在linux內核協議堆疊的處理流程
veth0系結brg-o, ping veth1 指定brg-o埠：
1、ping行程構造ICMP echo請求包，并通過socket發給協議堆疊，
2、由于ping程式指定了走veth0，并且本地ARP快取里面已經有了相關記錄，所以不用再發送ARP出去，協議堆疊就直接將該資料包交給了veth0
3、由于veth0的另一端連的是veth1，所以ICMP echo請求包就轉發給了veth1
4、veth1收到ICMP echo請求包后，轉交給另一端的協議堆疊
5、協議堆疊一看自己的設備串列，發現本地有192.168.2.1這個IP，于是構造ICMP echo應答包，準備回傳
6、協議堆疊查看自己的路由表，發現回給192.168.2.11的資料包應該走lo口，于是將應答包交給lo設備
lo接到協議堆疊的應答包后，啥都沒干，轉手又把資料包還給了協議堆疊（相當于協議堆疊通過發送流程把資料包給lo，然后lo再將資料包交給協議堆疊的接收流程）
7、協議堆疊收到應答包后，發現有socket需要該包，于是交給了相應的socket
8、這個socket正好是ping行程創建的socket，于是ping行程收到了應答包

//ARP報文處理，arp屬于二層報文
1、ping行程構造ICMP echo請求包，并通過socket發給協議堆疊，
2、協議堆疊根據目的IP地址和系統路由表，知道去3.3.3.4的資料包應該要由veth0口出去
3、由于是第一次訪問3.3.3.4，且目的IP和本地IP在同一個網段，所以協議堆疊會先發送ARP出去，
詢問3.3.3.4的mac地址
4、協議堆疊將ARP包交給veth0，讓它發出去，由于veth0的另一端連的是veth1，所以ARP請求包就轉發給了veth1
5、veth1收到ARP包后，轉交給另一端的協議堆疊

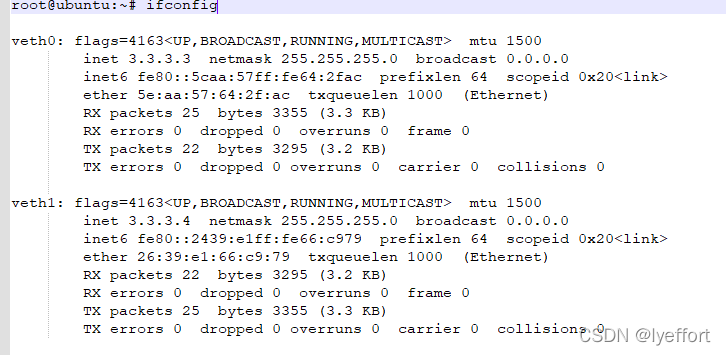

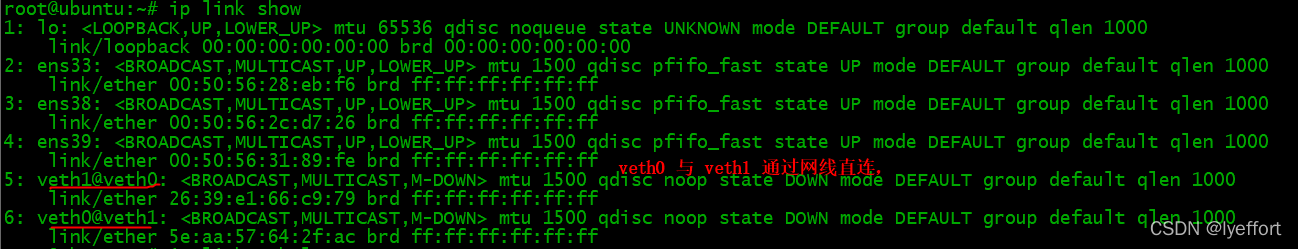

創建veth設備并配置ip地址
root@ubuntu:~# ip link add veth0 type veth peer name veth1 //veth0 與 veth1 直連
root@ubuntu:~# ip addr add 3.3.3.3/24 dev veth0
root@ubuntu:~# ip addr add 3.3.3.4/24 dev veth1
root@ubuntu:~# ifconfig veth0 up
root@ubuntu:~# ifconfig veth1 up

將對應設備設定為混雜模式， 否則會丟掉目的mac地址是veth的資料包
root@ubuntu:~/tcpdumpPkt# ifconfig veth0 promisc
root@ubuntu:~/tcpdumpPkt# ifconfig veth1 promisc
root@ubuntu:~/tcpdumpPkt# ifconfig brg-o promisc

當在內核創建的虛擬網路設備：

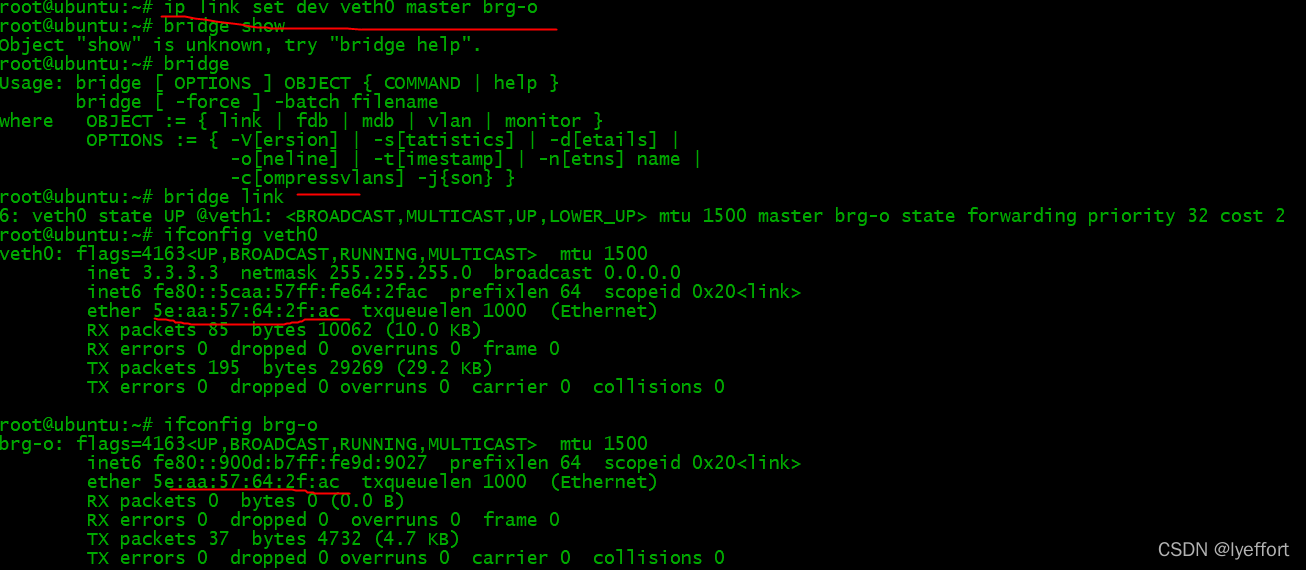

veth0 系結在 brg-o網橋上：
1、二者mac地址相同，協議堆疊通過veth0發送報文，經過veth0的報文不能送到協議堆疊，導致單通，同時由于veth0未重定向到真是網卡，也不能反問外網，實作方式將實際網卡系結到網橋既可，
2、可以理解為協議層的：軟交換機

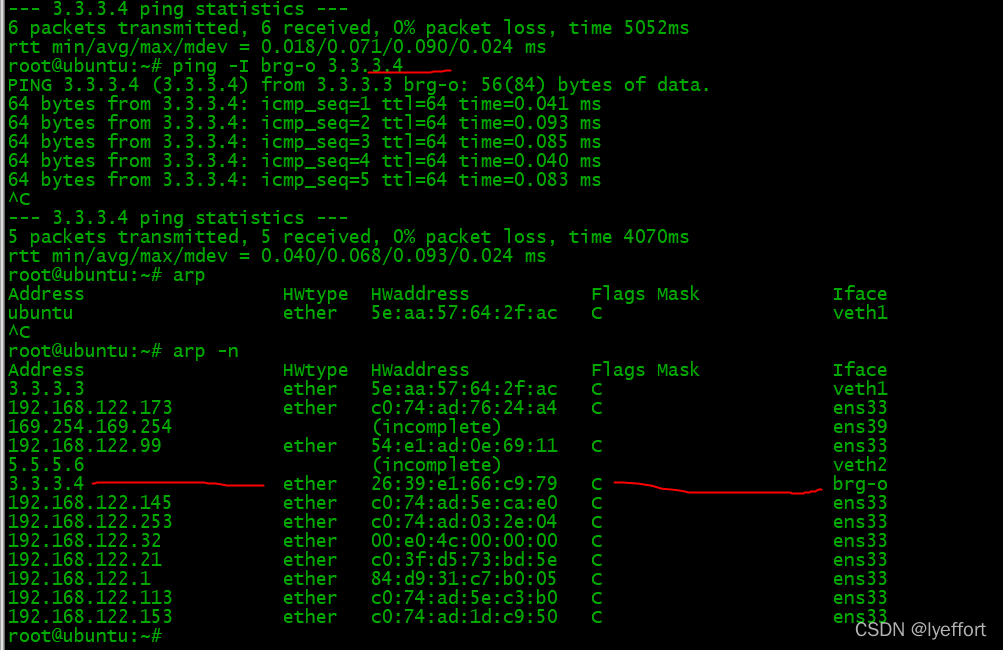

veth0系結到網橋brg-o，洗掉veth0網卡ip地址，ping veth1通過ping -I brg-o 3.3.3.4 ：

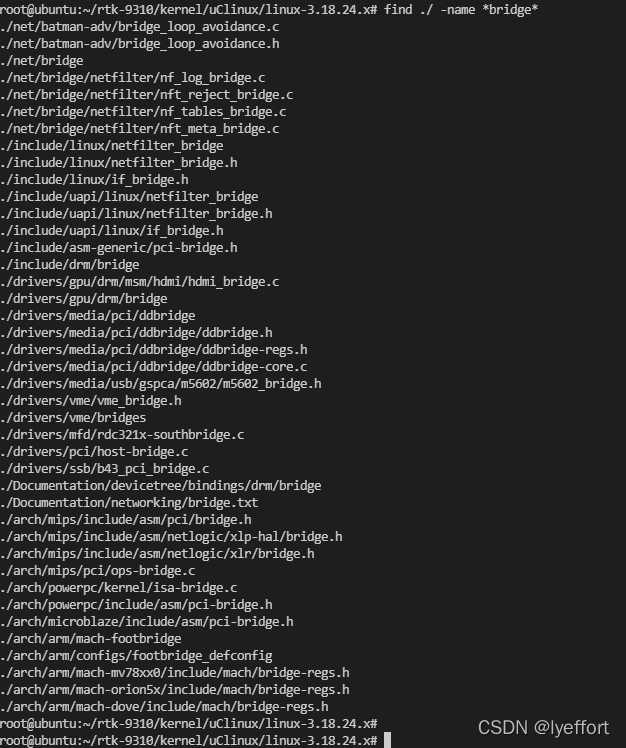

linux內核中協議堆疊網橋代碼：
