我正在嘗試撰寫一種演算法，用于使用給定平面（用平面上的點和單位法線向量定義的平面）切割鑲嵌網格。此外，該演算法應該對所有多邊形進行三角剖分并在分割后填充孔。我遇到了一個問題，要找到位于平面上的多邊形（如影像上的橙色平面）
我試圖處理所有三角形的所有邊，并找到那些位于平面上的邊并將它們存盤在一個陣列中。之后，我通過搜索下一個合適的邊形成了一個頂點陣列。
有人可以解釋一種更簡單快捷的方法來找到這個多邊形嗎？
所有頂點必須按 CCW 順序存盤。
uj5u.com熱心網友回復：
通過端點的索引（或標簽）識別您切割的所有邊。確保每條邊都恰好屬于兩個面并被切割兩次。還要確保將交點產生的邊緣定向與面法線的方向一致。
現在，相交邊形成了一條鏈，您可以通過排序來重建它：分別存盤端點的索引，每個索引都有一個指向原始邊的鏈接。對索引進行排序后，公共頂點將成對出現在排序后的陣列中。使用此結構，您可以跟蹤多邊形。

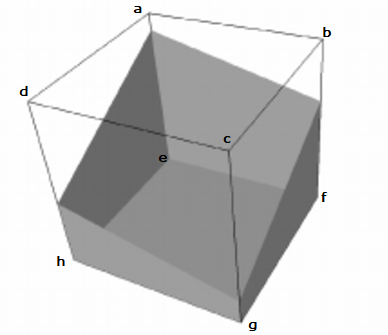

在下面的示例中，從面 aebf、bcgf、cdgh 和 dhea，您按某種順序生成邊 ae-dh、bf-ae、cg-bf 和 dh-cg。分割端點并排序后，ae-、-ae、dh-、-dh、cg-、-cg、bf-、-bf，生成回圈ae-dh、dh-cg、cg-bf、bf-ae .
