使用expand=expansion()時頂部主網格線的寬度發生變化-軸線截斷-有解無憂

我正在嘗試以相當定制的外觀繪制一些東西，其中一個設計指南指出，情節的上限應該有一條網格線，在某種程度上描繪了情節。現在，在 ggplot 中，這應該可以使用limits()和expand()inside來實作scale_y_continuous()。例子：

library(ggplot)
p <- ggplot(data = mpg)
  geom_point(mapping = aes(x = displ, y = hwy))
  scale_y_continuous(limits = c(0, 50),
                     expand=expansion())
  theme_light()
  theme(axis.line = element_line(color = '#000000', size=0.265),
        #Ticks
        axis.ticks = element_line(color = '#000000', size=0.265),
        axis.ticks.length = unit(5, "pt"),
        panel.grid.major.y = element_line(color='#7f7f7f', size=0.265),
        panel.grid.major.x = element_blank(),
        panel.grid.minor.x = element_blank(),
        panel.grid.minor.y = element_blank(),
        panel.border = element_blank())
p

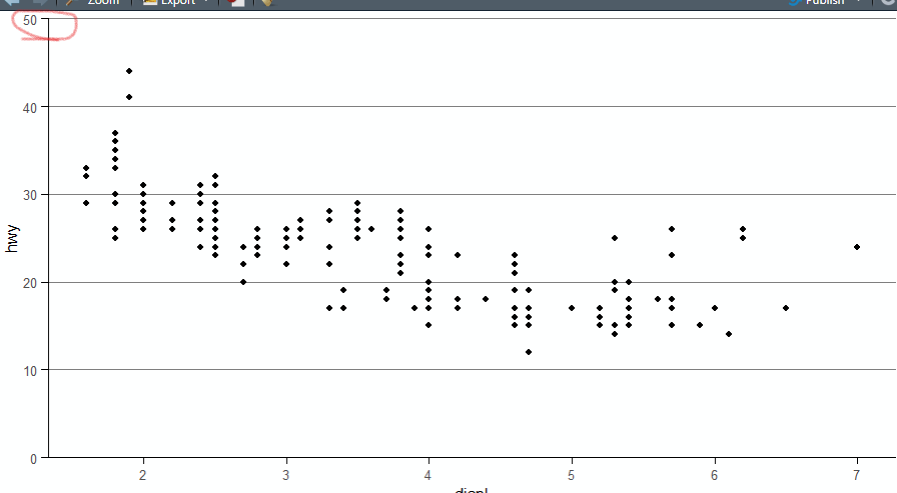

在 RStudio 的繪圖窗格中看起來還不錯：使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

但是：當我保存 png 時：

ggsave("testplot.png", p)

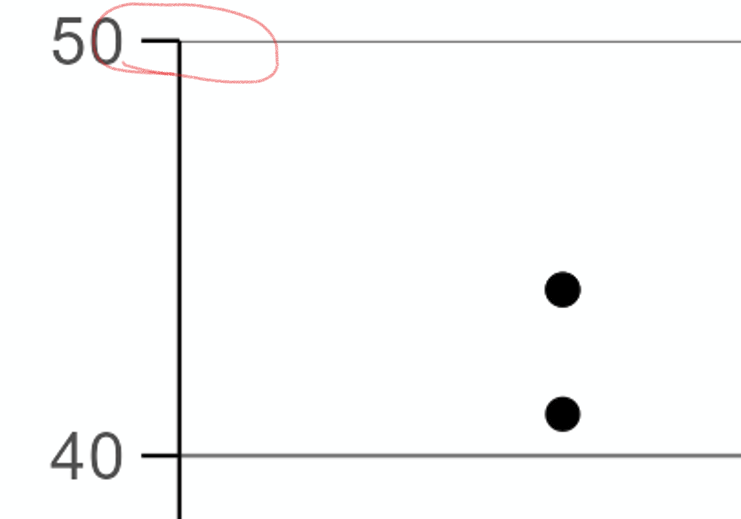

輸出的左上角如下所示：使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

我發現這種行為相當莫名其妙，我無法弄清楚，當刻度線不是時，是什么導致網格線被切斷。一種解決方法是稍微擴展 Y 軸

scale_y_continuous(limits = c(0, 50),
                     expand=expansion(mult=c(0,0.0015)))

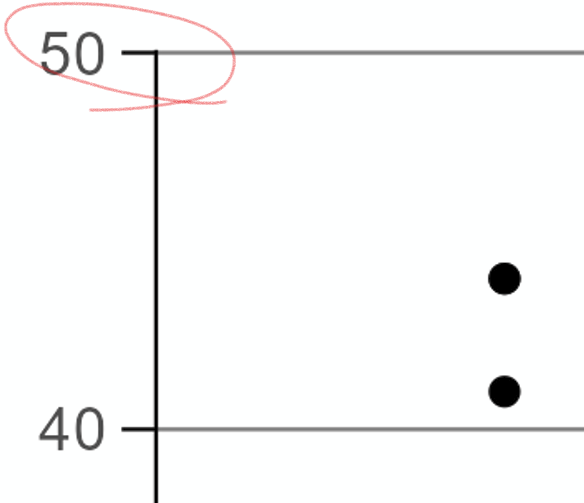

這在png中給了我這個：

使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

但我必須說我發現這個解決方案不是很實用。此外，在 RStudio 的繪圖窗格中，Y 軸現在略微延伸到最上面的網格線...

誰能解釋一下，這里發生了什么，有沒有辦法不切斷頂部網格線？

uj5u.com熱心網友回復：

TL;DR：這是因為剪輯。讓我們通過給它額外的粗線來夸大你的情節。

library(ggplot2)
p <- ggplot(data = mpg)
  geom_point(mapping = aes(x = displ, y = hwy))
  scale_y_continuous(limits = c(0, 50),
                     expand=expansion())
  theme_light()
  theme(axis.line = element_line(color = '#000000', size=5),
        axis.ticks = element_line(color = '#000000', size=5),
        axis.ticks.length = unit(10, "pt"),
        panel.grid.major.y = element_line(color='#7f7f7f', size=5),
        panel.grid.major.x = element_blank(),
        panel.grid.minor.x = element_blank(),
        panel.grid.minor.y = element_blank(),
        panel.border = element_blank())
p

使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

在上圖中，很明顯頂部網格線看起來比其他網格線更細。這是由于面板剪輯，它將面板上的任何內容（包括網格線）剪輯到面板區域。您可以按照以下方式轉動它：

p   coord_cartesian(clip = "off")

使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

那已經看起來更好了。作為我們中間注重細節的獎勵，您可以看到軸頂部有一個奇怪的“咬”。這是因為刻度線和軸線在 90 度角下相交，但不是同一條（多邊形）線的一部分（因此沒有連接）。為了使這個角變得漂亮和齊平，您可以設定lineend軸線或刻度。

p   coord_cartesian(clip = "off")
  theme(axis.line = element_line(colour = "#000000", size = 5,
                                  lineend = "square"))

使用 expand=expansion() 時頂部主網格線的寬度發生變化 - 軸線截斷

^{由reprex 包于 2022-02-15 創建(v2.0.1)}

請注意，這給出了明顯的延伸，使 x 軸線比網格線長。您可以通過兩種方式處理此問題：

You can set this lineend on the axis ticks instead, but then they might start overlapping with the text. Hence, I recommend you adjust the text margins as well then.
You can set this lineend on the panel grid lines too.
