一、硬體設計/原理

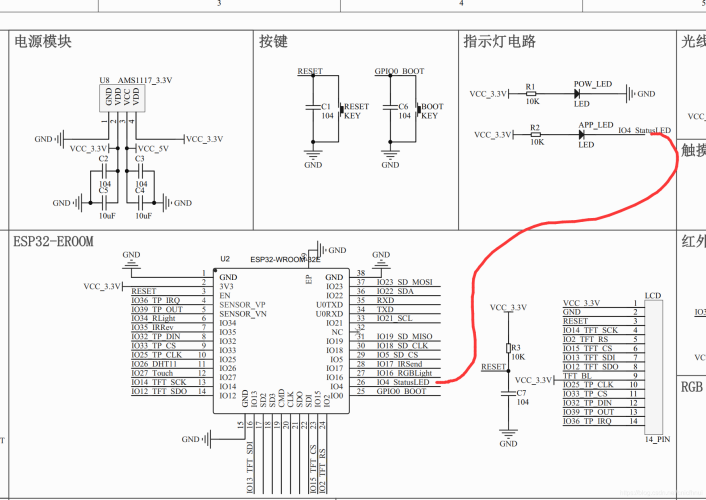

查看開發板原理圖，可以看到開發板上有兩個指示燈，一個是電源指示燈，直接3.3V到地，不受程式控制，APP_LED接在ESP32-WROOM-32E集成模擬的GPIO4腳上，看原理圖可得知IO4拉高LED即滅掉，到地則亮起

二、程式設計

LEDC是ESP封裝好的LED控制器使用的是PWM定時器實作

LED Control (LEDC)模塊主要是為了調節LED的亮度而設計的，而且它也可以用于產生其他用途的PWM信號，它有16個通道，可以產生獨立的波形，可以用來驅動例如變色RGB燈，呼吸燈，電機調速等器件

先參考必要頭檔案

// LEDC_PWM Example

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/ledc.h"
#include "esp_err.h"
#include <esp_log.h>

宏定義

#define LEDC_TOTAL_NUM         1				// LED個數，可以多個
#define LEDC_HS_TIMER          LEDC_TIMER_0		// 使用哪個定時器0-3
#define LEDC_HS_MODE           LEDC_HIGH_SPEED_MODE// 模式
#define LEDC_HS_CH0_GPIO       4				// LED控制器通道對應GPIO
#define LEDC_HS_CH0_CHANNEL    LEDC_CHANNEL_0	// LED控制器通道號
#define LEDC_TEST_DUTY         8000				// 漸變的變大最終目標占空比
#define LEDC_TEST_FADE_TIME    3000				// 變化時長

主函式

void app_main()
{
	int ch;
	ESP_LOGI(TAG, "APP Start......");

	ledc_timer_config_t ledc_timer = {
		.duty_resolution = LEDC_TIMER_13_BIT,	// PWM占空比解析度
		.freq_hz = 5000,						// PWM信號頻率
		.speed_mode = LEDC_HS_MODE,				// 定時器模式
		.timer_num = LEDC_HS_TIMER				// 定時器序號
	};
	// 配置定時器0的高速通道
	ledc_timer_config(&ledc_timer);
	ledc_channel_config_t ledc_channel[LEDC_TOTAL_NUM] = {
		{
			.channel =	LEDC_HS_CH0_CHANNEL,
			.duty = 0,
			.gpio_num = LEDC_HS_CH0_GPIO,
			.speed_mode = LEDC_HS_MODE,
			.timer_sel = LEDC_HS_TIMER
		},
	};
	// 配置LED控制器
	for (ch = 0; ch < LEDC_TOTAL_NUM; ch++) {
		ledc_channel_config(&ledc_channel[ch]);
	}
	// 初始化淡入淡出服務
	ledc_fade_func_install(0);					// 注冊LEDC服務，在呼叫前使用，引數是作為是否允許中斷
	while (1) {
		ESP_LOGI(TAG,"PWM to max %d\n", LEDC_TEST_DUTY);
		// 回圈漸變每個LED，這里只有一個
		for (ch = 0; ch < LEDC_TOTAL_NUM; ch++) {
			// 配置LEDC定時器
			ledc_set_fade_with_time(
				ledc_channel[ch].speed_mode,
				ledc_channel[ch].channel,
				LEDC_TEST_DUTY,
				LEDC_TEST_FADE_TIME);
			// 開始漸變
			ledc_fade_start(
				ledc_channel[ch].speed_mode,
				ledc_channel[ch].channel,
				LEDC_FADE_NO_WAIT);
		}
		// 等待漸變完成
		vTaskDelay(LEDC_TEST_FADE_TIME / portTICK_PERIOD_MS);

		ESP_LOGI(TAG,"PWM to min 0\n");
		// 回圈漸變每個LED，這里只有一個
		for (ch = 0; ch < LEDC_TOTAL_NUM; ch++) {
			// 配置LEDC定時器
			ledc_set_fade_with_time(
				ledc_channel[ch].speed_mode,
				ledc_channel[ch].channel,
				0,
				LEDC_TEST_FADE_TIME);
			// 開始漸變
			ledc_fade_start(
				ledc_channel[ch].speed_mode,
				ledc_channel[ch].channel,
				LEDC_FADE_NO_WAIT);
		}
		// 等待漸變完成
		vTaskDelay(LEDC_TEST_FADE_TIME / portTICK_PERIOD_MS);
	}
}

三、下載測驗

打開ESP-IDF Command Prompt

cd命令進入此工程目錄

cd F:\ESP32_DevBoard_File\2_LED_Task

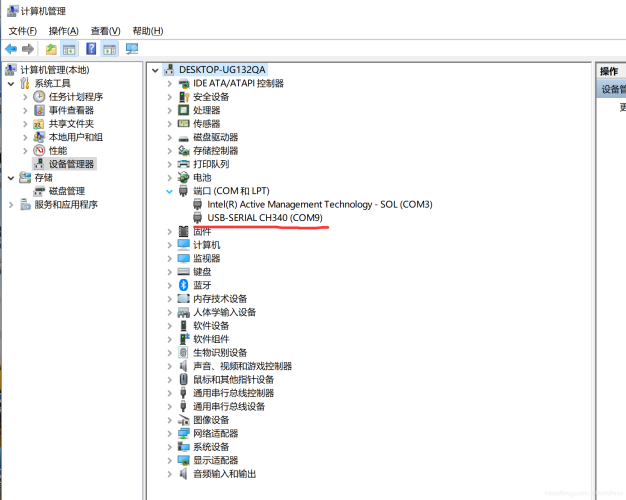

查看電腦設備管理器中開發板的串口號

執行idf.py -p COM9 flash monitor從串口9下載并運行打開口顯示設備除錯資訊 Ctrl+c退出運行

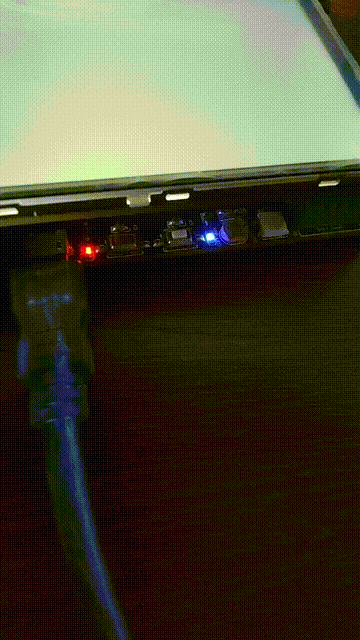

可以看到開發板的APP_LED從亮到滅再從滅到亮開始漸變，
