一、硬體設計/原理

ADC - Analog to Digital Converter

ESP32 集成了 2 個 12 位逐次逼近模數轉換器 (SARADC),由 5 個專用轉換器控制器管理.支持 18 個通道(模擬使能引腳)的測量. ADC 還可測量 vdd33 等內部信號.其中一些引腳可用于設計 1 個可編程增益放大器,用于測量微弱模擬信號.SAR ADC 使用的 5 個控制器均為專用控制器,其中 2 個支持高性能多通道掃描、2 個經過優化可支持 Deep-sleep 模式下的低功耗運行,另外 1 個專門用于 PWDET/ PKDET (功率檢測和峰值監測).

ADC 驅動程式 API 支持 ADC1(8 個通道,連接到 GPIO 32-39)和 ADC2(10 個通道,連接到 GPIO 0,2,4,12-15和 25-27). 但是,使用 ADC2 的應用程式存在一些限制:
僅當 Wi-Fi 驅動程式未啟動時,應用程式才能使用 ADC2,因為具有更高優先級的 Wi-Fi 驅動程式也使用 ADC.
某些 ADC2 引腳用作捆扎引腳(GPIO 0,2,15),因此無法自由使用.

例如,官方開發套件:
ESP32 Core Board V2 / ESP32 DevKitC:由于外部自動編程電路,無法使用 GPIO 0.
ESP-WROVER-KIT V3:由于外部連接用于不同目的,因此無法使用 GPIO 0,2,4 和 15.
主要特性
采用 2 個 SAR ADC,可支持同時采樣與轉換
采用 5 個專用 ADC 控制器,可支持不同應用場景(比如,高性能、低功耗,或功率檢測和峰值檢測)
支持 18 個模擬輸入管腳
1 個內部電壓 vdd33 通道、2 個 pa_pkdet 通道(部分控制器支持)
可配置 12 位、11 位、10 位、9 位多種解析度
支持 DMA(1 個控制器支持)
支持多通道掃描模式(2 個控制器支持)
支持 Deep-sleep 模式運行(1 個控制器支持)
支持 ULP 協處理器控制(2 個控制器支持)
ADC_1通道對應引腳：

    ADC1_CHANNEL_0 = 0, /*!< ADC1 channel 0 is GPIO36 (ESP32), GPIO1 (ESP32-S2) */
    ADC1_CHANNEL_1,     /*!< ADC1 channel 1 is GPIO37 (ESP32), GPIO2 (ESP32-S2) */
    ADC1_CHANNEL_2,     /*!< ADC1 channel 2 is GPIO38 (ESP32), GPIO3 (ESP32-S2) */
    ADC1_CHANNEL_3,     /*!< ADC1 channel 3 is GPIO39 (ESP32), GPIO4 (ESP32-S2) */
    ADC1_CHANNEL_4,     /*!< ADC1 channel 4 is GPIO32 (ESP32), GPIO5 (ESP32-S2) */
    ADC1_CHANNEL_5,     /*!< ADC1 channel 5 is GPIO33 (ESP32), GPIO6 (ESP32-S2) */
    ADC1_CHANNEL_6,     /*!< ADC1 channel 6 is GPIO34 (ESP32), GPIO7 (ESP32-S2) */
    ADC1_CHANNEL_7,     /*!< ADC1 channel 7 is GPIO35 (ESP32), GPIO8 (ESP32-S2) */

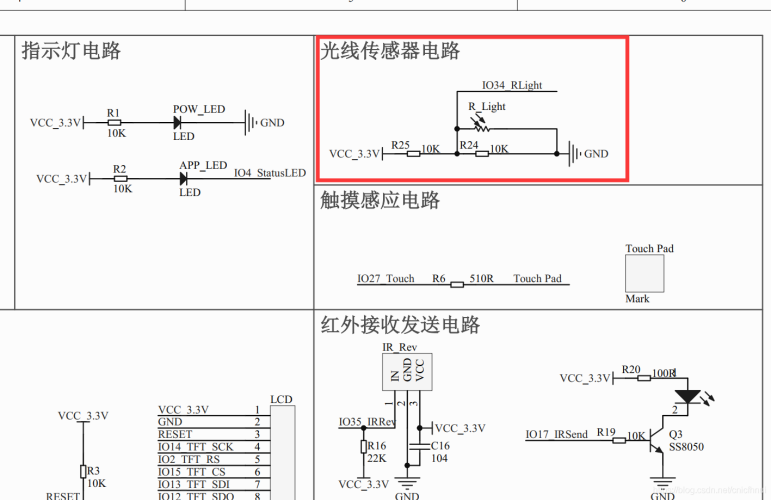

查看開發板原理圖，光敏電阻接在ESP32-WROOM-32E集成模擬的GPIO34腳上，對應ESP32芯片的ADC通道6，旁邊接10K分壓電阻

二、程式設計

先參考必要頭檔案

/* ADC1 Example*/
#include <stdio.h>
#include <stdlib.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "driver/adc.h"
#include "esp_adc_cal.h"
#include <esp_log.h>

定義光敏電阻所在ADC通道，初始化ADC通道

//ADC所接的通道
#define ADC1_TEST_CHANNEL ADC1_CHANNEL_6

//ADC初始化
//ADC_ATTEN_DB_0:表示參考電壓為1.1V
//ADC_ATTEN_DB_2_5:表示參考電壓為1.5V
//ADC_ATTEN_DB_6:表示參考電壓為2.2V
//ADC_ATTEN_DB_11:表示參考電壓為3.9V
void adc_Init()
{
	adc1_config_width(ADC_WIDTH_12Bit);// 12位解析度
	adc1_config_channel_atten(ADC1_TEST_CHANNEL,ADC_ATTEN_DB_6);// 設定通道6和2.2V參考電壓
}

撰寫主函式

//用戶函式入口，相當于main函式
void app_main()
{
	int read_raw;
	ESP_LOGI(TAG, "APP Start......");
	adc_Init();

	while(1){
		read_raw = adc1_get_raw(ADC1_TEST_CHANNEL);//采集ADC
		//ADC的結果轉換成電壓
		//參考電壓是2.2V，所以是2200mV，12位解析度，所以是4096
		ESP_LOGI(TAG,"ADV_Value:  %d    Voltage:  %d mV \r\n", read_raw, (read_raw*2200)/4096);
		vTaskDelay(1000 / portTICK_RATE_MS);
	}
}

三、下載測驗

打開ESP-IDF Command Prompt

cd命令進入此工程目錄

cd F:\ESP32_DevBoard_File\2_LED_Task

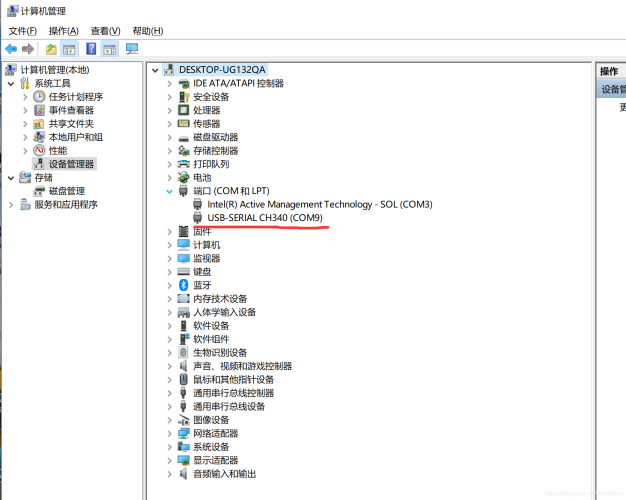

查看電腦設備管理器中開發板的串口號

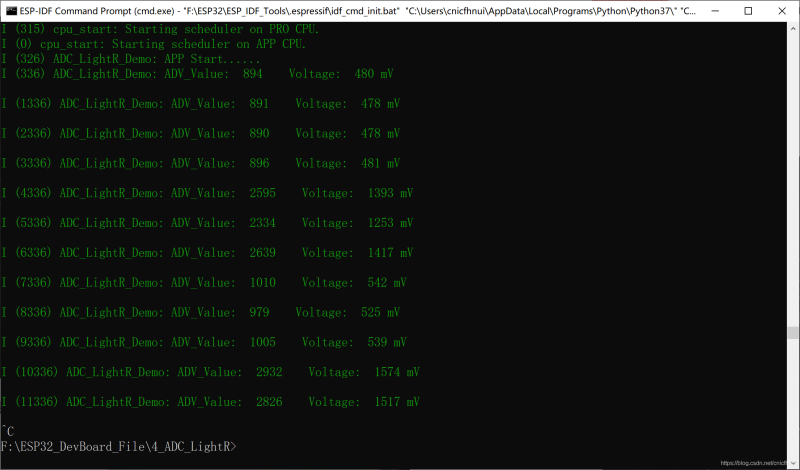

執行idf.py -p COM9 flash monitor從串口9下載并運行打開口顯示設備除錯資訊 Ctrl+c退出運行

用手擋住光敏電阻，電壓值升高，拿開手指或拿燈照射光敏電阻會發現電壓值降低，
