大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是導致串行NOR Flash在i.MXRT下無法正常下載/啟動的常見因素之QE bit，
i.MXRT系列MCU發布已兩年多了，基于i.MXRT的客戶產品也越來越多，可以說是全面開花了，痞子衡作為i.MXRT產品線的系統應用工程師，早期的時候還可以盡情做參考設計，現在基本大量時間都被客戶支持占據了，
因為i.MXRT系列都沒有內置Flash（RT1064, RT1024等SIP型號除外），因此為其搭配一塊串行NOR Flash去啟動是客戶專案的頭等大事，而串行NOR Flash廠商非常多，客戶選擇余地很大，因此我們不得不與客戶一起同茫茫Flash型號打交道，痞子衡也常常調侃自己已淪為Flash測驗工程師，
痞子衡在支持客戶解決串行NOR Flash下載啟動問題程序中主要遇到幾個常見因素，這幾個因素可能會影響Flash在i.MXRT下無法正常使用，上篇痞子衡講了 《SFDP因素》， 今天痞子衡重點跟大家聊聊QE bit這個因素，
一、什么是QE bit？
QE是Quad Enable的縮寫，中文叫四線使能，我們需要結合i.MXRT EVK上默認放置的QSPI NOR Flash（ISSI IS25WP064AJBLE）來解釋這個概念，
1.1 QE定義
如下是 IS25WP064AJBLE 的引腳圖，也是最經典的QSPI NOR Flash封裝形式（SOIC-8），8個引腳，除去必備的電源和地，還剩6根信號線，這6根信號線中用藍色框括起來的Pin1/2/5/6即嵌入式通訊里常見的SPI介面，除此以外，還有2根用綠色框括起來的信號線Pin3/7，它倆是功能復用的，要解釋QE，就跟它倆功能定位有關，
QE往簡單了說就是，Pin3/7用作IO2/3當資料傳輸功能，即是QE使能；而Pin3/7用作WP#、HOLD#控制功能則是QE不使能，
1.2 QE意義
QE不使能Pin3/7用作WP#、HOLD#功能這個很好理解，就是通過外部引腳電平設定來保護Flash資料安全（主要是不被誤擦寫），那么QE使能有什么意義呢？這得要從QSPI NOR Flash作業模式說起，

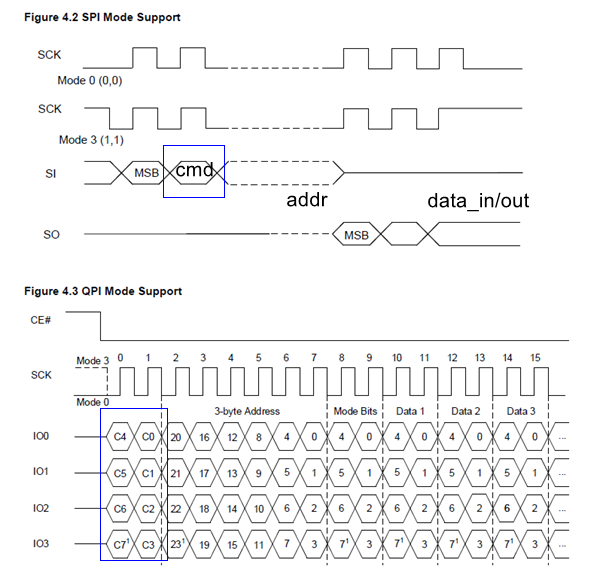

一個標準的NOR Flash操作時序正常由：CMD + ADDR + dummy + DATA 四部分組成，怎么傳輸這些資料決定了Flash作業模式，從大的分類來說，Flash作業模式分為兩種，即SPI模式和QPI模式：
- SPI模式：資料線IO0是大哥，CMD只能由IO0發出，其他資料傳輸可以跟IO[3:1]一起上（具體怎么上，方式特別多，后面會介紹）
- QPI模式：四根資料線IO[3:0]地位對等，所有資料傳輸都是四兄弟一起上，從I/O使用效率來說，屬它最高，
Flash芯片默認上電都是在SPI模式，需要在SPI模式下發送特殊的命令（QPIEN - 0x35）才會進入QPI模式，而且進入QPI模式后，QE控制功能就不生效了（無論QE什么設定，都相當于QE使能狀態），原因是QPI模式下必須IO[3:0]一起上，因為i.MXRT BootROM默認不支持QPI模式（想做也行，但麻煩），所以我們僅討論SPI模式，

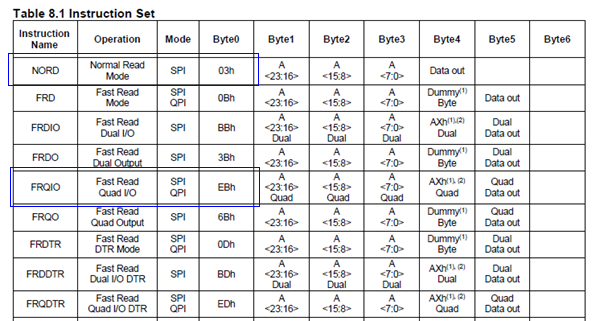

Flash操作主要是讀、寫、擦，我們就以最常見的讀來討論SPI模式，繼續翻看 IS25WP064AJBLE 手冊，找到其命令集，可以看到讀相關的命令特別多，一共有9種，不算DTR（雙邊沿采樣）的話光SDR下（單邊沿采樣）就有6種，痞子衡前面說過，SPI模式下IO[3:0]具體怎么傳資料方式很多就體現在這里，

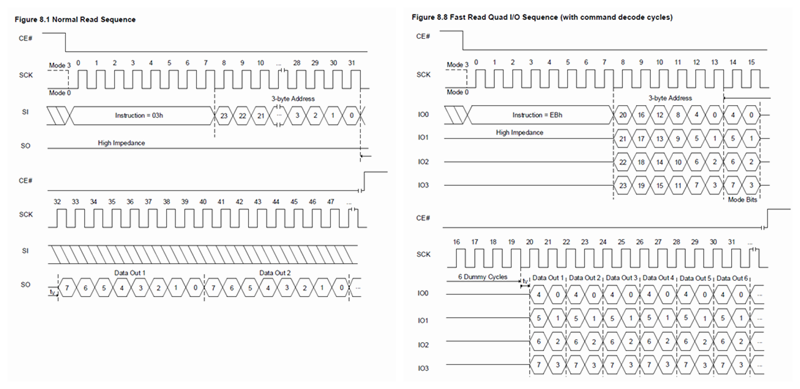

痞子衡重點介紹效率最低的Normal Read Mode（NORD - 0x03）和效率最高的Fast Read Quad I/O（FRQIO - 0xEB），下圖是兩者時序對比圖，可以看到NORD模式下（下圖左邊），僅使用IO[1:0]，IO0負責發送命令、地址，IO1負責收資料，并且SCK最高50MHz；而FRQIO模式下（下圖右邊），除了IO0發送命令外，其余地址、資料都是由IO[3:0]一起完成的，而且SCK可達133MHz，效率堪比QPI模式了，
為了充分利用Flash去執行代碼（XIP），我們肯定希望Flash能作業在FRQIO模式下，而FRQIO模式能否正常使用顯然取決于QE設定，
二、QE bit位置差異
前面介紹了QE功能，那么在Flash里是如何設定QE功能的呢？其實Flash內部除了Memory塊外，通常還有一些暫存器來記錄用戶配置或保存狀態，
2.1 幾個不同QE bit設計

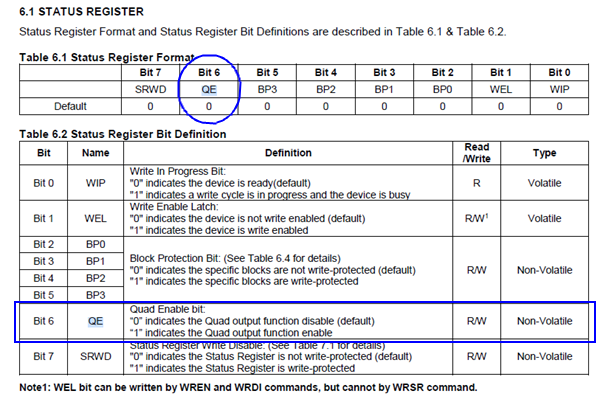

如下是 IS25WP064AJBLE 的狀態暫存器（Status Register），其有僅有一個SR，其中SR1[6]即是QE bit，用以設定QE功能，并且需要注意的是QE bit是非易失性的，這意味著Flash即使掉過電，這個QE設定還在，

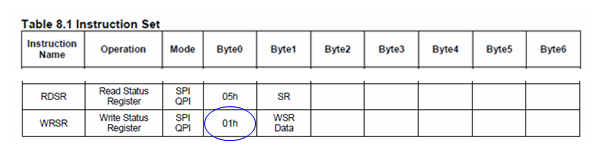

IS25WP064AJBLE 里讀寫SR有專門的CMD，其中寫SR命令字（WRSR）是常見的0x01：

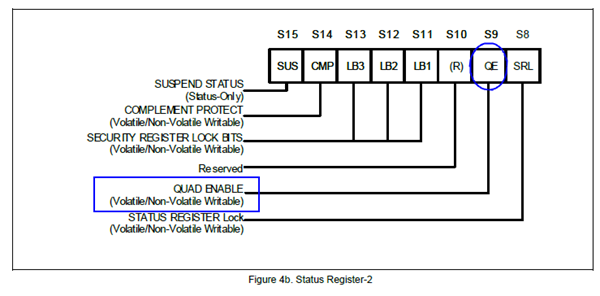

是不是所有廠商的Flash都統一按上面這樣來設計QE bit的呢？很遺憾，并不是！讓我們再來看一款來自華邦的 W25Q64JVSIM，其內部共有三個SR，而SR2[1]才是QE bit：

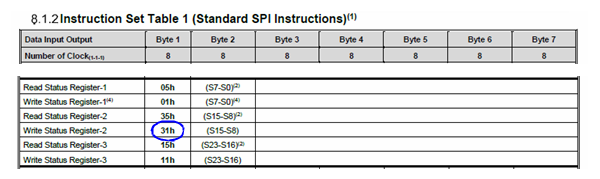

W25Q64JVSIM 里讀寫SR有三組CMD，其中用于設定QE的寫SR2命令字是0x31：
看起來在QE bit設計這一塊，各廠商Flash不一定是一樣的，據痞子衡所知，目前市面上至少存在四種不一樣的QE bit設計，痞子衡就不一一列舉了，更有甚者，同一個廠商的不同系列Flash的QE設計也可能不一樣，比如兆易創新的Flash，
2.2 SFDP - JESD216A規范

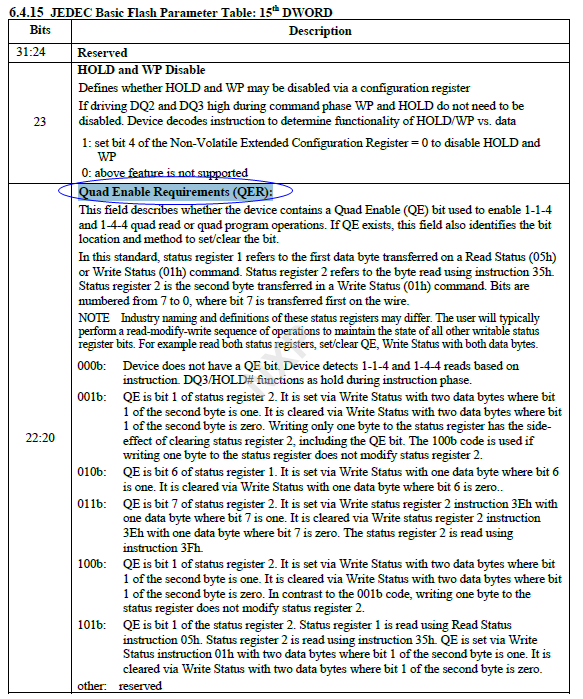

對于存在的不同的QE bit設計，想要用一套軟體驅動去開啟QE，變得有點困難，那該怎么辦？這時候JEDEC站了出來，痞子衡在 《SFDP因素》 一文第一節里提到JESD216標準從2011年開始至今發展了5個版本，其中最初的版本JESD216里沒有對于QE bit位置的定義（SFDP里Basic Flash Parameter Table僅包含9個DWORD），從JESD216A開始QE bit位置資訊也被記錄在了SFDP表中（Basic Flash Parameter Table擴展到16個DWORD），QE bit資訊就記錄在如下Table 15：
所以對于不支持SFDP或者僅是JESD216版本SFDP的Flash，我們需要手動查其資料手冊找到QE bit資訊，而JESD216A及以上版本的Flash，我們直接讀出SFDP表即可知道QE bit資訊，
三、默認QE bit狀態

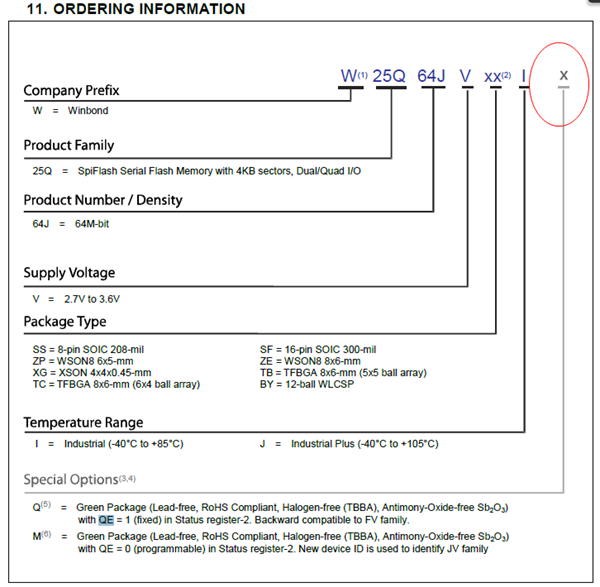

現在我們對QE bit已經有了全面的了解，還剩最后一個問題，各廠商的Flash出廠時其QE bit初始是什么狀態？據痞子衡了解，每個廠商幾乎同時都有QE默認是開或者關的Flash型號，這在Part Number上會有體現，比如下面華邦W25Q系列的命名規則，最后一位代表了默認QE狀態：
其他Flash廠商關于QE狀態的命名規則各有不同，需要自行查看手冊去了解，
四、在i.MXRT下如何處理不同QE bit的Flash
現在我們開始探討不同QE bit情況對于i.MXRT下載啟動的影響，第一步是查看Flash是否有SFDP，以及明確其SFDP版本，
4.1 明確SFDP版本

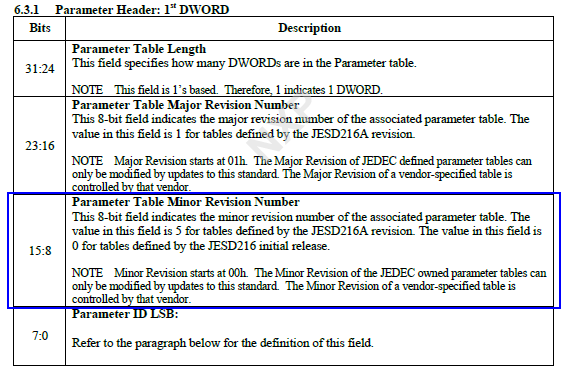

以i.MXRT EVK上默認IS25WP064AJBLE這款Flash為例，從資料手冊里看，其支持SFDP，但是找不到具體JESD216版本，所以需要我們直接從Flash里讀出SFDP，找到第一個Parameter Header里的Minor Revision，發現其值是0x06，即JESD216B，
enum
{
kSfdp_Version_Major_1_0 = 1,
kSfdp_Version_Minor_0 = 0, // JESD216
kSfdp_Version_Minor_A = 5, // JESD216A
kSfdp_Version_Minor_B = 6, // JESD216B
kSfdp_Version_Minor_CD = 7, // JESD216C, JESD216D, JESD216D.01
};
4.2 設定QE資訊去下載
因為IS25WP064AJBLE的SFDP版本較高，所以其QE資訊可以不從手冊里查看了，而如果Flash不支持SFDP或者SFDP是初版，則需要查資料手冊記錄QE bit位置及初始狀態，
我們知道無論是Jlink還是各大IDE下載演算法或是痞子衡的MCUBootUtility工具，在i.MXRT下基本都是同一套下載演算法設計，即 《ROM API實作IAP》 中2.2節那樣的用法，對于經典的四線QSPI NOR，我們只需要簡單修改option值即可，
對于i.MXRT1060下的IS25WP064AJBLE，我們直接設option = 0xc0000008，即標準四線，速度為133MHz，QE默認是NotConfig（注意option[11:8]表示QuadMode），為什么QE設NotConfig？那是因為這顆Flash的SFDP版本高，下載演算法能從SFDP中找到QE資訊并且會嘗試使能它，
enum
{
kSerialNorQuadMode_NotConfig = 0,
kSerialNorQuadMode_StatusReg1_Bit6 = 1,
kSerialNorQuadMode_StatusReg2_Bit1 = 2,
kSerialNorQuadMode_StatusReg2_Bit7 = 3,
kSerialNorQuadMode_StatusReg2_Bit1_0x31 = 4,
};
而如果Flash是非SFDP或JESD216且QE默認是關的，那么option[11:8]必須要設定正確，否則下載校驗時會報錯，比如前面介紹的W25Q64JVSIM，痞子衡不確定其是什么SFDP版本，保險起見，我們可以直接設option = 0xc0000408，

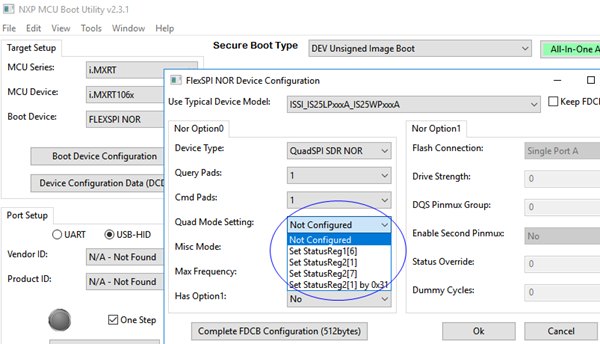

上面的option值QE設定與痞子衡的MCUBootUtility下載工具是對應的：
4.3 匹配FDCB去啟動

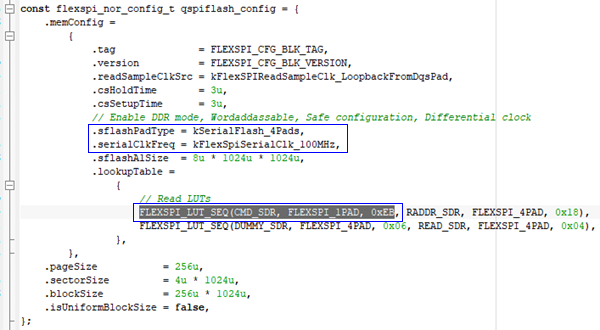

下載時如果能夠成功將Flash里的QE打開，i.MXRT啟動時就可以不用特殊做什么，直接用SDK里提供的FDCB即可，為了達到最高XIP性能，FDCB里的LUT都是配的四線I/O模式的Fast Read，而QE此時已經打開，那么CPU去Flash里讀指令不會有任何問題，
至此，導致串行NOR Flash在i.MXRT下無法正常下載/啟動的常見因素之QE bit痞子衡便介紹完畢了，掌聲在哪里~~~
