大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是在IAR開發環境下為工程開啟CRC完整性校驗功能的方法，
CRC校驗在嵌入式領域里的應用非常廣，比如在通信領域，CRC檢驗值可以作為資料包的一部分，用于檢查一包資料傳輸程序中是否發生了位元錯誤，如果CRC校驗失敗，那么接收方可以通知發送方要求該包資料重新傳輸，這樣能大大增加資料傳輸的可靠性，同時CRC在應用程式完整性驗證方面也有廣泛應用，相比和檢驗，CRC校驗糾錯能力更強；相比簽名校驗，CRC校驗在速度方面又占優勢，因此它是一個各方面比較均衡的完整性驗證手段，
IAR是個非常老牌的嵌入式開發集成環境，它的功能非常強大，有很多寶藏功能值得我們去發掘，痞子衡自畢業之后就一直在使用IAR，算是一路看著它從古典畫風的v6.50.x升級到現在潮流的v8.50.x，對于經典的CRC校驗功能的支持，IAR當然不會放過，今天痞子衡就來介紹IAR下如何使用其自帶的CRC校驗功能，
一、ielftool命令列工具

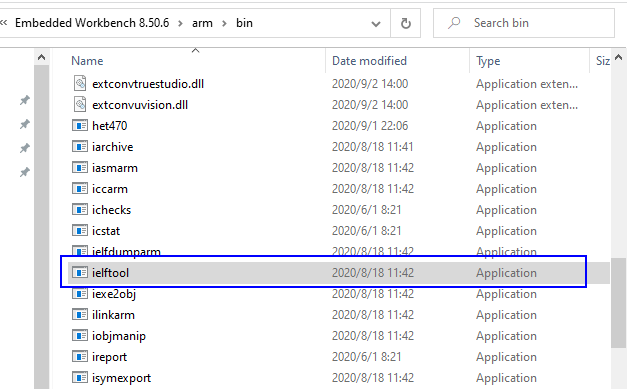

IAR安裝目錄下有非常多的命令列小工具，這些小工具其實就是IAR的核心，集成開發環境界面只是提供人機互動，其背后的很多功能都是通過呼叫這些命令列小工具來實作的，其中用于實作CRC校驗的功能就包含在ielftool.exe工具里：

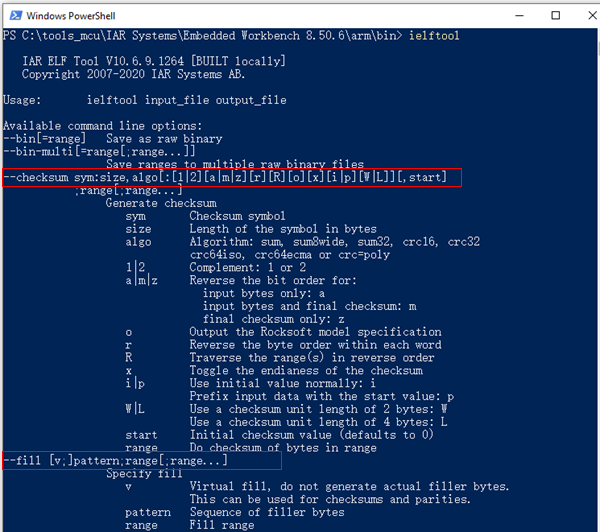

ielftool.exe工具跟CRC相關的一共兩個引數選項，一是--fill用于填充，二是--checksum用于設定演算法，具體引數使用細節詳見 \IAR Systems\Embedded Workbench 8.50.6\arm\doc\EWARM_DevelopmentGuide.ENU手冊里的Checksum calculation for verifying image integrity小節，
此處痞子衡僅舉一個簡單例子，如下命令表示在源可執行檔案sourceFile.out中計算范圍__checksum_begin - __checksum_end之間的CRC結果，最終校驗值__checksum長度為4位元組、固定CRC32演算法、計算單元為1位元組、指定CRC初始值為0xffffffff，其余設定默認，并將結果放在目標可執行檔案destinationFile.out中，
ielftool --fill="0xFF;__checksum_begin–__checksum_end"
--checksum="__checksum:4,crc32:p,0xffffffff;__checksum_begin-__checksum_end"
sourceFile.out
destinationFile.out

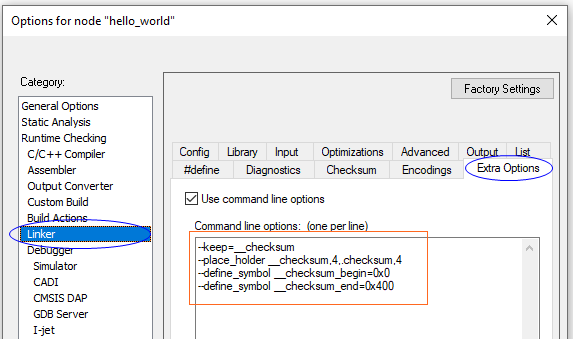

從上面的命令你應該能知道，sourceFile.out并不是任意可執行檔案都行的，其必須包含必要的__checksum_begin、__checksum_end、__checksum的定義，假設我們代碼中并沒有實際使用CRC，那么我們需要在生成sourceFile.out檔案的IAR工程選項里做如下設定：
注意：__checksum_begin、__checksum_end符號、__checksum變數、.checksum段四個名字，用戶都可以自定義的，這里命名成這樣主要是為了和IAR默認定義相統一，

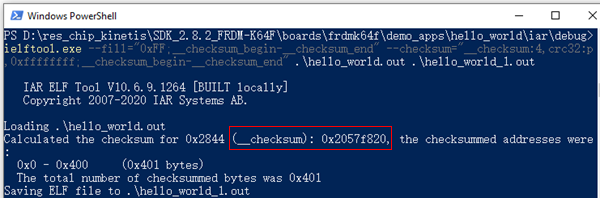

讓我們隨便找一個嵌入式IAR工程按上面設定生成源hello_world.out檔案，并使用ielftool工具執行一次命令看看，可以看到產生了__checksum值，新生成的hello_world_1.out檔案里包含了正確的CRC校驗結果，
二、為工程添加CRC校驗
IAR界面里有兩種使用ielftool來生成CRC校驗值的方法，痞子衡一一介紹：
2.1 利用Checksum功能

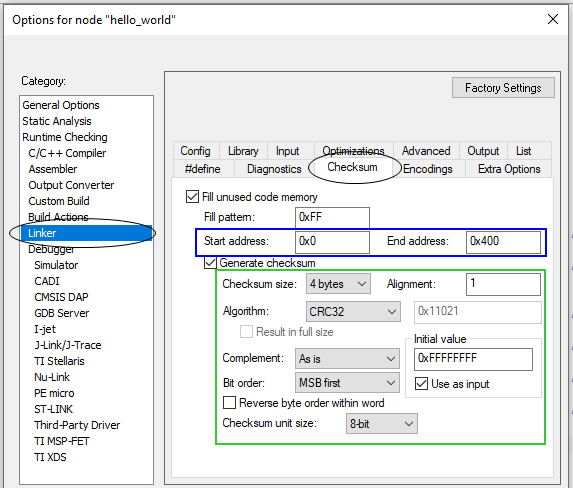

第一種是直接在IDE界面里配置，我們隨便打開一個嵌入式工程，比如 \SDK_2.8.2_FRDM-K64F\boards\frdmk64f\demo_apps\hello_world\iar\，在工程選項Linker/Checksum下面，勾選Fill unused code memory和Generate checksum便使能了CRC校驗，藍色框里的兩個地址用于設定CRC計算范圍，綠框里的引數用于設定CRC演算法細節，具體每個配置什么意義可以查看 \IAR Systems\Embedded Workbench 8.50.6\arm\doc\EWARM_DevelopmentGuide.ENU手冊里的Checksum一節，痞子衡在這里不予展開，
下圖示例配置中有兩點要說明：一、演算法選擇了CRC32，其多項式系數其實固定為0x04C11BD7；如果想自定義CRC32多項式系數值，可選CRC polynomial；二、因為地址設定的是 0x0 - 0x400，一共1025個位元組（包含0x400），所以checksum unit size此處僅能選8-bit，因為IDE強制要求地址對齊，

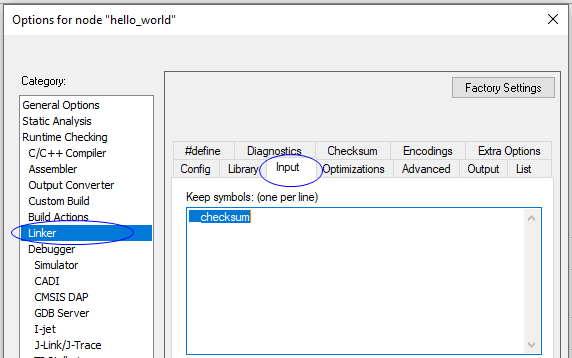

設定好之后重新編譯工程，此時會報錯“ielftool error: The string '__checksum' was not found in the string table ”，因為在程式代碼里，我們完全沒有任何CRC相關的參考，IAR會忽略界面里使能的CRC功能，所以我們還需要將__checksum強行加入如下選項里（注意__checksum是IAR里默認定義的CRC檢驗值符號名），

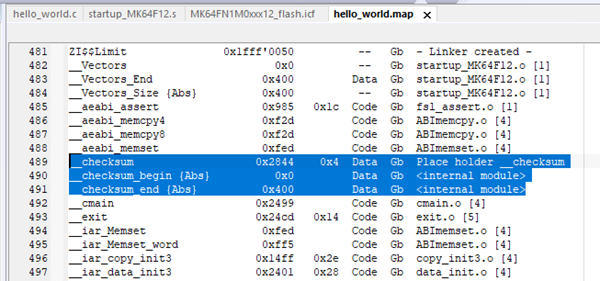

這時候再編譯工程就可以在生成的.out和.map檔案里看到CRC資訊了，__checksum被聯結器隨機放在了0x2844的位置，__checksum_begin和__checksum_end是IAR默認記錄CRC計算范圍的符號變數名，

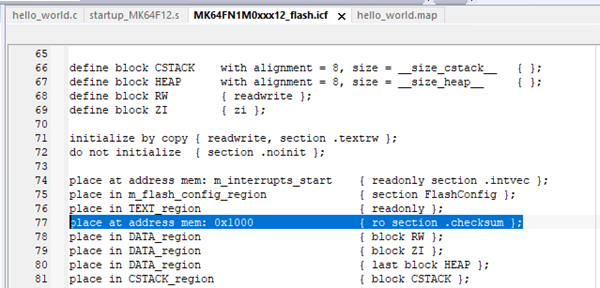

如果你想自己決定__checksum的鏈接位置，你可以在工程鏈接檔案里添加放置 section .checksum，這個段便對應著__checksum，比如我們試著將這個段放在0x1000的位置：

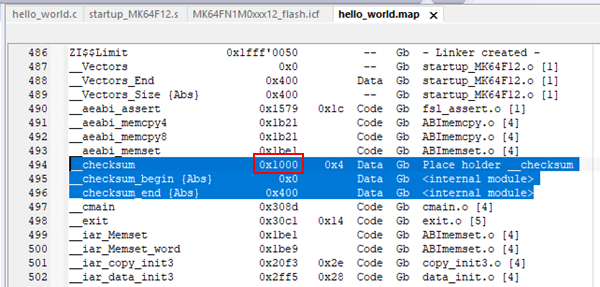

再一次編譯工程，查看map檔案，這次__checksum被放在了我們指定的0x1000的位置，
2.2 利用Post-build功能
第二種方式是利用IDE里的Post-build功能，在第一節的基礎上，在工程選項Linker/Extra Options里把ielftool命令加進去，這樣在編譯工程的時候，IAR會自動跑這個命令：
$TOOLKIT_DIR$\bin\ielftool --fill="0xFF;__checksum_begin-__checksum_end" --checksum="__checksum:4,crc32:p,0xffffffff;__checksum_begin-__checksum_end" --verbose "$TARGET_PATH$" "$TARGET_PATH$"
上述命令與第一節中命令基本一致，只是用"$TARGET_PATH$" "$TARGET_PATH$"替代了sourceFile.out destinationFile.out，并且加了--verbose顯示執行操作資訊：
三、在工程中驗證CRC校驗
IAR生成的CRC校驗值在應用程式里的使用就比較簡單了，見如下代碼，其中calc_crc()函式需與我們之前在IAR配置的CRC演算法引數相一致，此外代碼中的資料型別也是與具體CRC配置有關的，
另外還有兩個注意點：一、CRC計算范圍不應包含__checksum存放位置；二、CRC計算范圍如果沒有按照演算法對齊要求，那么實際計算時要相應補上0（使用IDE配置生成是強制對齊的，但是使用命令列沒有強制對齊），
extern uint32_t const __checksum;
extern int32_t __checksum_begin;
extern int32_t __checksum_end;
void TestChecksum()
{
uint32_t calc = 0;
// 根據CRC計算范圍重算新CRC校驗值
calc = calc_crc(0xFFFFFFFF,
(uint8_t *) &__checksum_begin,
((uint8_t *) &__checksum_end - ((uint8_t *) &__checksum_begin) + 1));
// 比對新CRC校驗值與IAR生成的CRC校驗值
if (calc != __checksum)
{
printf("Incorrect checksum!\n");
}
}
至此，在IAR開發環境下為工程開啟CRC完整性校驗功能的方法痞子衡便介紹完畢了，掌聲在哪里~~~
