大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是開啟CRC完整性校驗的IAR工程生成.out和.bin檔案先后順序問題，
痞子衡之前寫了一篇 《在IAR開發環境下為工程開啟CRC完整性校驗功能的方法》，有同事在使用CRC校驗功能時遇到了關于.out/.bin檔案先后生成順序的問題，我們在線除錯IAR工程時，除錯器下載的其實是可執行檔案(.out)，CRC校驗功能在.out檔案里沒有任何歧義，但是更多時候我們會使用鏡像檔案(.bin)來下載量產，有時候CRC校驗功能在.bin檔案里卻沒有正常開啟，這是怎么回事？痞子衡為你解惑：
一、使用IAR生成鏡像檔案
拋開CRC完整性校驗功能，以一個正常嵌入式工程來說，比如 \SDK_2.8.2_FRDM-K64F\boards\frdmk64f\demo_apps\hello_world\iar\，這個工程正常編譯鏈接后一定會生成.out可執行檔案（其實就是標準.elf檔案），如果我們希望同時能生成一個.bin鏡像檔案，需要借助工程選項Output Converter：
在Output Converter可以指定生成鏡像檔案格式，常見的鏡像格式（.bin/hex/.s19）都支持，如果你了解IAR你應該知道這個功能其實是呼叫 \IAR Systems\Embedded Workbench 8.50.6\arm\bin\ielftool.exe 工具實作的：
ielftool --bin sourceFile.out destinationFile.bin
ielftool --ihex sourceFile.out destinationFile.hex
ielftool --srec sourceFile.out destinationFile.s19

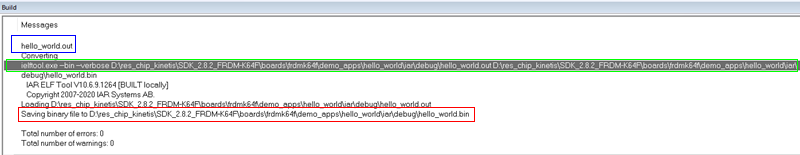

我們編譯工程看一下編譯資訊，從日志輸出順序來看，首先生成了hello_world.out（藍色框標出），然后呼叫了ielftool工具執行轉換命令（綠色框標出），最后生成了hello_world.bin（紅色框標出）：
二、比較兩種CRC校驗開啟方法
《在IAR開發環境下為工程開啟CRC完整性校驗功能的方法》 一文中介紹了兩種開啟CRC完整性校驗功能的方法，我們從生成.out/.bin檔案順序的角度來分析一次結果：
2.1 基于Checksum功能

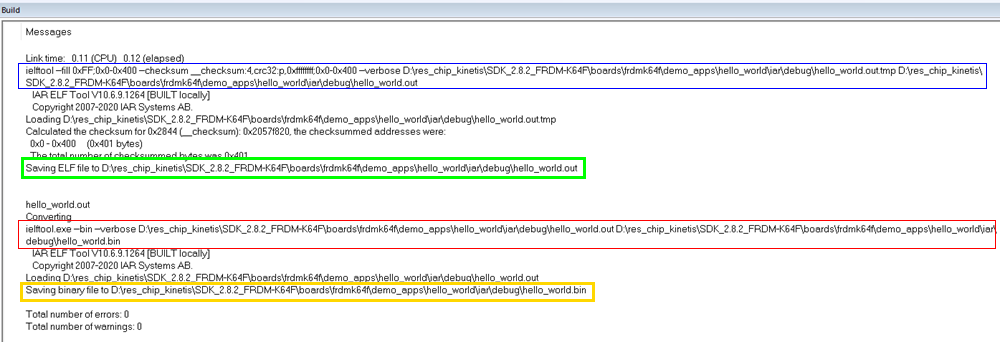

分析開啟Checksum功能的工程編譯結果，可以發現日志輸出順序如下：
1. 呼叫ielftool實作添加CRC校驗功能（藍色框）
2. 生成了包含正確CRC校驗值的.out檔案（綠色框）
3. 呼叫ielftool實作檔案格式轉換（紅色框）
4. 生成了包含正確CRC校驗值的.bin檔案（黃色框）
這種情況下，.out檔案和.bin檔案雖然生成先后順序不同，但都包含了正確的CRC校驗值，因此在CRC驗證使用上是一致的，
2.2 基于Post-build功能

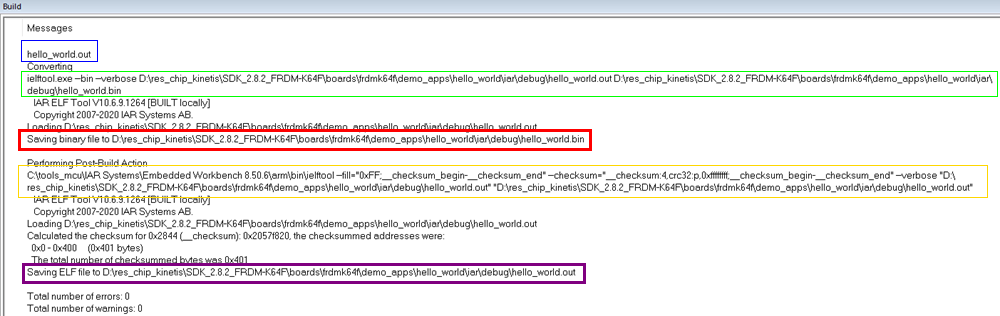

再來分析開啟Post-build功能的工程編譯結果，可以發現日志輸出順序如下：
1. 生成了默認CRC校驗值的.out檔案（藍色框）
2. 呼叫ielftool實作檔案格式轉換（綠色框）
3. 生成了包含默認CRC校驗值的.bin檔案（紅色框）
4. 呼叫ielftool實作添加CRC校驗功能（黃色框）
5. 生成了包含正確CRC校驗值的.out檔案（紫色框）
這種情況下，.out檔案和.bin檔案生成先后順序不同，但是.bin里只是默認的CRC校驗值（全0），并不是期望的正確CRC校驗值，因此無法用于后面的CRC驗證，這也是我同事遇到的問題，
三、解決Post-build下.bin/.out一致性問題
現在讓我們來解決我同事遇到的Post-build下.bin和.out里CRC校驗值不一致問題，顯然無法直接使用工程選項Output Converter功能了，因為它在IAR里執行順序沒法改變，
我們需要額外寫一個如下post-build.bat腳本，在bat腳本里實作CRC校驗功能添加以及檔案格式轉換，這樣我們就能控制檔案生成順序，
set OUT=%1.out
set BIN=%1.bin
ielftool --fill="0xFF;__checksum_begin-__checksum_end" --checksum="__checksum:4,crc32:p,0xffffffff;__checksum_begin-__checksum_end" --verbose %OUT% %OUT%
ielftool --bin --verbose %OUT% %BIN%
將post-build.bat腳本放到工程檔案同路徑下，并重新使用Post-build來執行這個腳本，傳入腳本的引數是$TARGET_BPATH$，即不含工程目標檔案后綴的全路徑，再次編譯工程后就可以得到包含正確CRC校驗值的.bin檔案了，問題解決，大功告成！
備注：post-build.bat腳本正常執行的前提是，ielftool工具的路徑需要在系統環境變數里，
至此，開啟CRC完整性校驗的IAR工程生成.out和.bin檔案先后順序問題痞子衡便介紹完畢了，掌聲在哪里~~~
