前文我們聊到了k8s中給Pod添加存盤卷相關話題，回顧請參考：https://www.cnblogs.com/qiuhom-1874/p/14180752.html；今天我們來聊一下持久存盤卷相關話題；
volume的基礎使用，需要我們用戶手動來向不同型別存盤介面傳遞不同的引數，從而實作把外部存盤映射到k8s上的一個volume物件，使得pod才能正常的掛載對應的存盤卷，對應pod里的容器才能正常使用；這種使用方式的前提是用戶必須了解對應的存盤系統，了解對應型別的存盤介面，以及相關引數；這使得用戶在k8s上使用存盤卷變得有些復雜；為了簡化這一程序，在k8s上使用pv和pvc資源來把對應底層存盤介面給隱藏了，用戶使用存盤卷不再關心底層存盤系統介面；不管底層是那種型別的存盤，用戶只需面對一個pvc介面即可；

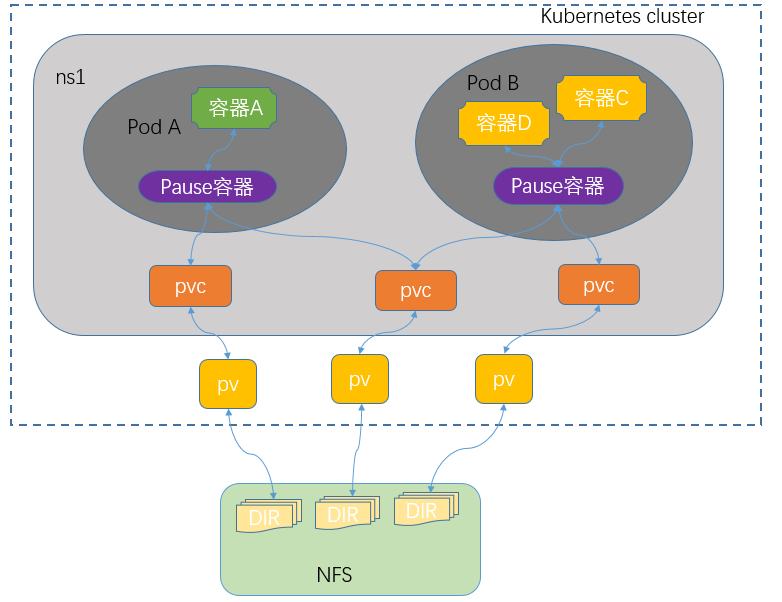

PV、PVC和K8s集群以及pod的關系
提示：用戶在創建pod時使用存盤卷只需要關心對應名稱空間的pvc物件；而對應pv是需要集群管理管理員定義；后端存盤是專門的存盤管理員負責管理；pv是k8s上的一種標準資源，全稱叫做PersistentVolume翻譯成中文就是持久存盤卷；它主要作用是把后端存盤中的某個邏輯單元，映射為k8s上的pv資源；pv是集群級別的資源；任意名稱空間都可以直接關聯某一個pv；關聯pv的程序我們叫做系結pv；而對應名稱空間關聯某一pv需要使用pvc資源來定義；pvc全稱PersistentVolumeClaim的縮寫，意思就是持久存盤卷申請；在一個名稱空間下創建一個pvc就是把對應名稱空間同集群上的某一pv做系結；一旦一個名稱空間系結了一個pv后，對應的pv就會從available狀態轉變成bond狀態，其他名稱空間將不能再使用，只有對應pv是available狀態才能正常的被其他名稱空間關聯系結；簡單講pvc和pv的關系是一一對應的，一個pv只能對應一個pvc；至于同一名稱空間下的多個pod是否能夠同時使用一個PVC取決pv是否允許多路讀寫，對應pv是否支持多路讀寫取決后端存盤系統；不同型別的存盤系統，對應訪問模式也有所不同，訪問模式有三種，單路讀寫(ReadWriteOnce簡稱RWO)，多路讀寫(ReadWriteMany簡稱RWX)，多路只讀(ReadOnlyMany簡稱ROX)；
示例：pv資源創建
[root@master01 ~]# cat pv-v1-demo.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
name: nfs-pv-v1
labels:
storsystem: nfs-v1
rel: stable
spec:
capacity:
storage: 1Gi
volumeMode: Filesystem
accessModes: ["ReadWriteOnce","ReadWriteMany","ReadOnlyMany"]
persistentVolumeReclaimPolicy: Retain
mountOptions:
- hard
- nfsvers=4.1
nfs:
path: /data/v1
server: 192.168.0.99
[root@master01 ~]#
提示：pv是k8s的標準資源，其群組版本為v1,型別為PersistentVolume；spec.capacity.storage欄位用來描述pv的存盤容量；volumeMode用來描述對應存盤系統提供的存盤卷型別介面，一般存盤卷型別介面有兩種，分別是檔案系統介面和塊設備介面；accessModes用來描述pv的訪問模式；presistentVolumeReclaimPolicy欄位用來描述存盤卷回收策略，持久卷回收策略有3中，一種是Delete，表示當pvc洗掉以后，對應pv也隨之洗掉；第二種是Recycle,表示當pvc洗掉以后，對應pv的資料也隨之被洗掉；第三種是Retain表示當pvc被洗掉以后，pv原封動，即pv也在，對應資料也在；mountOptions欄位用來指定掛載選項；nfs表示后端存盤為nfs，對于不同型別的存盤，對應的要傳遞的引數各不相同，對于nfs這種型別的存盤，我們只需要指定其nfs服務器地址以及對應共享出來的檔案路徑；以上配置就表示把nfs上的/data/v1目錄映射到k8s上的pv，對應pv的名稱為nfs-pv-v1；這里需要注意一點，在創建pv時，對應后端存盤應該提前準備好；
應用配置清單
[root@master01 ~]# kubectl apply -f pv-v1-demo.yaml
persistentvolume/nfs-pv-v1 created
[root@master01 ~]# kubectl get pv
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
nfs-pv-v1 1Gi RWO,ROX,RWX Retain Available 4s
[root@master01 ~]# kubectl describe pv nfs-pv-v1
Name: nfs-pv-v1
Labels: rel=stable
storsystem=nfs-v1
Annotations: <none>
Finalizers: [kubernetes.io/pv-protection]
StorageClass:
Status: Available
Claim:
Reclaim Policy: Retain
Access Modes: RWO,ROX,RWX
VolumeMode: Filesystem
Capacity: 1Gi
Node Affinity: <none>
Message:
Source:
Type: NFS (an NFS mount that lasts the lifetime of a pod)
Server: 192.168.0.99
Path: /data/v1
ReadOnly: false
Events: <none>
[root@master01 ~]#
提示：在pv的詳細資訊中能夠看到，當前pv的狀態為available，pv對應后端的存盤是nfs，對應存盤的ip地址為192.168.0.99，當前pv對應后端存盤的邏輯單元就是/data/v1；
示例：創建pvc
[root@master01 ~]# cat pvc-v1-demo.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc-nfs-pv-v1
namespace: default
labels:
storsystem: nfs-v1
spec:
accessModes:
- ReadWriteMany
volumeMode: Filesystem
resources:
requests:
storage: 500Mi
selector:
matchLabels:
storsystem: nfs-v1
rel: stable
[root@master01 ~]#
提示：pvc也是k8s上的標準資源，對應的群組版本為v1,型別為PersistentVolumeClaim；其中spec.accessModes欄位是用來指定其pvc的訪問模式，一般這個模式是被pv的accessModes包含，也就說pvc的訪問模式必須是pv的子集，即等于小于pv的訪問模式；resources用來描述對應pvc的存盤空間限制，requests用來描述對應pvc最小容量限制，limits用來描述最大容量限制；selector用來定義標簽選擇器，主要作用過濾符合對應標簽的pv；如果不定義標簽選擇器，它會在所有available狀態的pv中，通過其容量大小限制以及訪問模式去匹配一個最佳的pv進行關聯；
應用配置清單
[root@master01 ~]# kubectl apply -f pvc-v1-demo.yaml
persistentvolumeclaim/pvc-nfs-pv-v1 created
[root@master01 ~]# kubectl get pvc
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
pvc-nfs-pv-v1 Bound nfs-pv-v1 1Gi RWO,ROX,RWX 8s
[root@master01 ~]# kubectl describe pvc pvc-nfs-pv-v1
Name: pvc-nfs-pv-v1
Namespace: default
StorageClass:
Status: Bound
Volume: nfs-pv-v1
Labels: storsystem=nfs-v1
Annotations: pv.kubernetes.io/bind-completed: yes
pv.kubernetes.io/bound-by-controller: yes
Finalizers: [kubernetes.io/pvc-protection]
Capacity: 1Gi
Access Modes: RWO,ROX,RWX
VolumeMode: Filesystem
Used By: <none>
Events: <none>
[root@master01 ~]# kubectl get pv
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
nfs-pv-v1 1Gi RWO,ROX,RWX Retain Bound default/pvc-nfs-pv-v1 19m
[root@master01 ~]#
提示：這里顯示pvc的大小是pvc最大容量顯示，默認不限制最大容量就是其pv的最大容量；從上面的顯示可以看到對應pv被pvc系結以后，其狀態就變成了bound；
示例：創建pod關聯pvc，并在其pod容器里掛載pvc
[root@master01 ~]# cat redis-demo.yaml
apiVersion: v1
kind: Pod
metadata:
name: redis-demo
labels:
app: redis
spec:
containers:
- name: redis
image: redis:alpine
volumeMounts:
- mountPath: /data
name: redis-data
volumes:
- name: redis-data
persistentVolumeClaim:
claimName: pvc-nfs-pv-v1
[root@master01 ~]#
提示：在pod里關聯pvc，只需要指定后端存盤型別為persistentVolumeClaim，然后指定對應的pvc名稱；
應用資源清單
[root@master01 ~]# kubectl apply -f redis-demo.yaml
pod/redis-demo created
[root@master01 ~]# kubectl get pod
NAME READY STATUS RESTARTS AGE
redis-demo 0/1 ContainerCreating 0 7s
[root@master01 ~]# kubectl get pod
NAME READY STATUS RESTARTS AGE
redis-demo 1/1 Running 0 27s
[root@master01 ~]# kubectl describe pod redis-demo
Name: redis-demo
Namespace: default
Priority: 0
Node: node03.k8s.org/192.168.0.46
Start Time: Fri, 25 Dec 2020 21:55:41 +0800
Labels: app=redis
Annotations: <none>
Status: Running
IP: 10.244.3.105
IPs:
IP: 10.244.3.105
Containers:
redis:
Container ID: docker://8e8965f52fd0144f8d6ce68185209114163a42f8437d7d845d431614f3d6dd05
Image: redis:alpine
Image ID: docker-pullable://redis@sha256:68d4030e07912c418332ba6fdab4ac69f0293d9b1daaed4f1f77bdeb0a5eb048
Port: <none>
Host Port: <none>
State: Running
Started: Fri, 25 Dec 2020 21:55:48 +0800
Ready: True
Restart Count: 0
Environment: <none>
Mounts:
/data from redis-data (rw)
/var/run/secrets/kubernetes.io/serviceaccount from default-token-xvd4c (ro)
Conditions:
Type Status
Initialized True
Ready True
ContainersReady True
PodScheduled True
Volumes:
redis-data:
Type: PersistentVolumeClaim (a reference to a PersistentVolumeClaim in the same namespace)
ClaimName: pvc-nfs-pv-v1
ReadOnly: false
default-token-xvd4c:
Type: Secret (a volume populated by a Secret)
SecretName: default-token-xvd4c
Optional: false
QoS Class: BestEffort
Node-Selectors: <none>
Tolerations: node.kubernetes.io/not-ready:NoExecute op=Exists for 300s
node.kubernetes.io/unreachable:NoExecute op=Exists for 300s
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 37s default-scheduler Successfully assigned default/redis-demo to node03.k8s.org
Normal Pulling 36s kubelet Pulling image "redis:alpine"
Normal Pulled 30s kubelet Successfully pulled image "redis:alpine" in 5.284107704s
Normal Created 30s kubelet Created container redis
Normal Started 30s kubelet Started container redis
[root@master01 ~]#
提示：可以看到對應pod已經正常運行起來；從詳細資訊中可以看到對應pod使用的volumes型別為PersistentVolumeClaim，對應名稱為pvc-nfs-pv-v1；對應容器以讀寫方式掛載了對應存盤卷；
測驗：在redis-demo上產生資料，看看是否能夠正常保存到nfs服務器上？
[root@master01 ~]# kubectl get pod NAME READY STATUS RESTARTS AGE redis-demo 1/1 Running 0 5m28s [root@master01 ~]# kubectl exec -it redis-demo -- /bin/sh /data # redis-cli 127.0.0.1:6379> set mykey "this is test key " OK 127.0.0.1:6379> get mykey "this is test key " 127.0.0.1:6379> BGSAVE Background saving started 127.0.0.1:6379> exit /data # ls dump.rdb /data #
在nfs服務器上查看對應目錄下是否有dump.rdb檔案產生？
[root@docker_registry ~]# ll /data/v1 total 4 -rw-r--r-- 1 polkitd qiuhom 122 Dec 25 22:02 dump.rdb [root@docker_registry ~]#
提示：可以看到，redis上產生的快照檔案在nfs服務器上有對應的檔案存在；
測驗：洗掉pod，看看對應檔案是否還在？
[root@master01 ~]# kubectl delete -f redis-demo.yaml pod "redis-demo" deleted [root@master01 ~]# kubectl get pods No resources found in default namespace. [root@master01 ~]# ssh 192.168.0.99 The authenticity of host '192.168.0.99 (192.168.0.99)' can't be established. ECDSA key fingerprint is SHA256:hQoossQnTJMXB0+DxJdTt6DMHuPFLDd5084tHyJ7920. ECDSA key fingerprint is MD5:ef:61:b6:ee:76:46:9d:0e:38:b6:b5:dd:11:66:23:26. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '192.168.0.99' (ECDSA) to the list of known hosts. [email protected]'s password: Last login: Fri Dec 25 20:13:05 2020 from 192.168.0.232 [root@docker_registry ~]# ll /data/v1 total 4 -rw-r--r-- 1 polkitd qiuhom 122 Dec 25 22:05 dump.rdb [root@docker_registry ~]# exit logout Connection to 192.168.0.99 closed. [root@master01 ~]#
提示：可以看到洗掉了pod對應快照檔案在nfs服務器還是存在；
系結節點，重新新建pod，看看對應是否能夠自動應用快照中的資料？
[root@master01 ~]# cat redis-demo.yaml
apiVersion: v1
kind: Pod
metadata:
name: redis-demo
labels:
app: redis
spec:
nodeName: node01.k8s.org
containers:
- name: redis
image: redis:alpine
volumeMounts:
- mountPath: /data
name: redis-data
volumes:
- name: redis-data
persistentVolumeClaim:
claimName: pvc-nfs-pv-v1
[root@master01 ~]# kubectl apply -f redis-demo.yaml
pod/redis-demo created
[root@master01 ~]# kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
redis-demo 0/1 ContainerCreating 0 8s <none> node01.k8s.org <none> <none>
[root@master01 ~]# kubectl get pod -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
redis-demo 1/1 Running 0 21s 10.244.1.88 node01.k8s.org <none> <none>
[root@master01 ~]#
提示：可以看到新建的pod被調度到node01上了；
進入對應pod，看看是否應用了其快照檔案中的資料？對應key是否能夠被應用到記憶體？
[root@master01 ~]# kubectl get pods NAME READY STATUS RESTARTS AGE redis-demo 1/1 Running 0 2m39s [root@master01 ~]# kubectl exec -it redis-demo -- /bin/sh /data # redis-cli 127.0.0.1:6379> get mykey "this is test key " 127.0.0.1:6379> exit /data # ls dump.rdb /data # exit [root@master01 ~]#
提示：可以看到新建的pod能夠正常讀取到nfs上的快照檔案并應用到記憶體中；

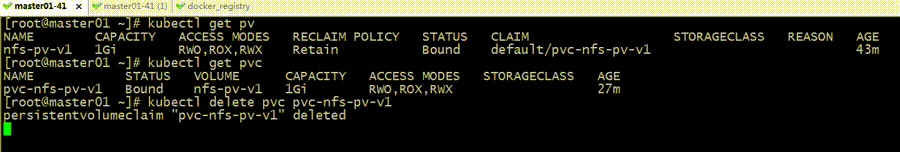

洗掉pvc，看看對應pv是否被洗掉？
提示：可以看到在沒有洗掉pod的情況下，對應洗掉操作被阻塞了；
查看pvc狀態
[root@master01 ~]# kubectl delete pvc pvc-nfs-pv-v1 persistentvolumeclaim "pvc-nfs-pv-v1" deleted ^C [root@master01 ~]# kubectl get pvc NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE pvc-nfs-pv-v1 Terminating nfs-pv-v1 1Gi RWO,ROX,RWX 34m [root@master01 ~]# kubectl get pvc NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE pvc-nfs-pv-v1 Terminating nfs-pv-v1 1Gi RWO,ROX,RWX 34m [root@master01 ~]# kubectl get pvc NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE pvc-nfs-pv-v1 Terminating nfs-pv-v1 1Gi RWO,ROX,RWX 34m [root@master01 ~]# kubectl get pv NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE nfs-pv-v1 1Gi RWO,ROX,RWX Retain Bound default/pvc-nfs-pv-v1 52m [root@master01 ~]#
提示：可以看到現在pvc的狀態變成了terminating，但對應pvc還在并沒有被洗掉；對應pv還處于系結狀態；
洗掉pod，看看對應pvc是否會被洗掉呢？
[root@master01 ~]# kubectl get pod NAME READY STATUS RESTARTS AGE redis-demo 1/1 Running 0 14m [root@master01 ~]# kubectl delete pod redis-demo pod "redis-demo" deleted [root@master01 ~]# kubectl get pvc No resources found in default namespace. [root@master01 ~]# kubectl get pv NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE nfs-pv-v1 1Gi RWO,ROX,RWX Retain Released default/pvc-nfs-pv-v1 54m [root@master01 ~]#
提示：可以看到洗掉對應pod以后，pvc就立即洗掉了；對應pvc被洗掉以后，對應pv的狀態就從bound狀態轉變為Released狀態，表示等待回收；我們在資源清單中使用的是Retain回收策略，pv和pvc都是我們人工手動回收；
洗掉pv，看看對應資料是否會被洗掉？
[root@master01 ~]# kubectl get pv NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE nfs-pv-v1 1Gi RWO,ROX,RWX Retain Released default/pvc-nfs-pv-v1 57m [root@master01 ~]# kubectl delete pv nfs-pv-v1 persistentvolume "nfs-pv-v1" deleted [root@master01 ~]# kubectl get pv No resources found [root@master01 ~]# ssh 192.168.0.99 [email protected]'s password: Last login: Fri Dec 25 22:05:53 2020 from 192.168.0.41 [root@docker_registry ~]# ll /data/v1 total 4 -rw-r--r-- 1 polkitd qiuhom 122 Dec 25 22:24 dump.rdb [root@docker_registry ~]# exit logout Connection to 192.168.0.99 closed. [root@master01 ~]#
提示：可以看到洗掉了pv，對應快照檔案并沒有清除；
以上就是pv和pvc資源的用法，下面我們再來說一下sc資源

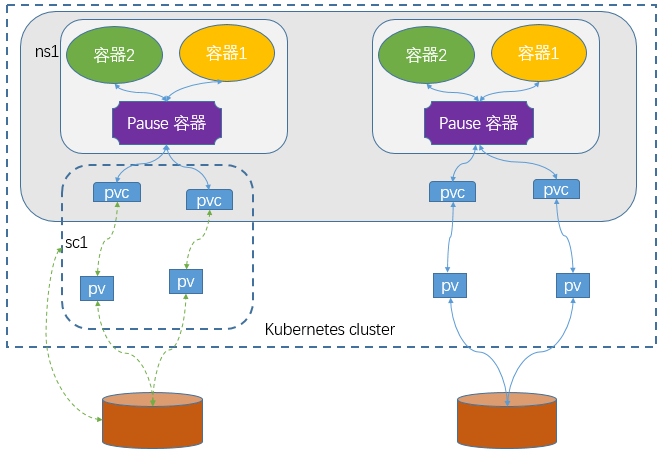

SC是StorageClass的縮寫，表示存盤類；這種資源主要用來對pv資源的自動供給提供介面；所謂自動供給是指用戶無需手動創建pv，而是在創建pvc時對應pv會由persistentVolume-controller自動創建并完成pv和pvc的系結；使用sc資源的前提是對應后端存盤必須支持rustfull型別介面的管理介面，并且pvc必須指定對應存盤類名稱來參考SC；簡單講SC資源就是用來為后端存盤提供自動創建pv并關聯對應pvc的介面；如下圖
提示：使用sc動態創建pv，對應pvc必須也是屬于對應的sc；上圖主要描述了用戶在創建pvc時，參考對應的sc以后，對應sc會呼叫底層存盤系統的管理介面，創建對應的pv并關聯至對應pvc；
示例：創建sc資源
apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: slow provisioner: kubernetes.io/glusterfs parameters: resturl: "http://127.0.0.1:8081" clusterid: "630372ccdc720a92c681fb928f27b53f" restauthenabled: "true" restuser: "admin" secretNamespace: "default" secretName: "heketi-secret" gidMin: "40000" gidMax: "50000" volumetype: "replicate:3"
提示：上述是官方檔案中的一個示例，在創建sc資源時，對應群組是storage.k8s.io/v1，型別為StorageClass；provisioner欄位用于描述對應供給介面名稱；parameters用來定義向對應存盤管理介面要傳遞的引數；
在pvc資源中參考SC資源物件
apiVersion: v1 kind: PersistentVolumeClaim metadata: name: foo-pvc namespace: foo spec: storageClassName: "slow" volumeName: foo-pv ...
提示：在創建pvc時用storageClassName欄位來指定對應的SC名稱即可；
