如果把電動滑板車的組件拆分，一一估價的話，電機及控制系統的成本是最高的，同時他們也是電動滑板車的“大腦“，電動滑板車的啟動、運行、進退、速度、停止依靠的都是滑板車中的電機控制系統，
電動滑板車能快速安全運行，對電機控制系統的性能要求很高，對電機的效率也有較大的要求，同時作為一種實用型的交通工具，要求電機控制系統能承受震動、耐受惡劣環境、可靠性高，

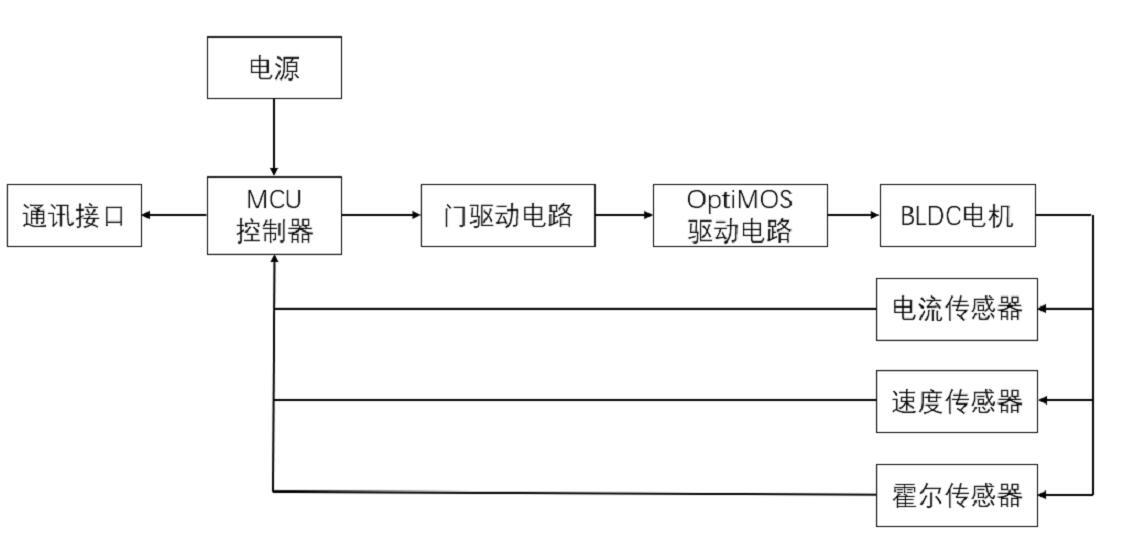

常規的滑板車控制系統硬體設計方案如下圖所示，主要包括驅動MCU、門驅動電路、MOS驅動電路、電機、霍爾傳感器、電流傳感器、速度傳感器等模塊，
MCU通過電源通電作業，利用通訊介面和充電模塊和電源及功率模塊進行通信，門驅動模塊與主控MCU進行電氣連接，并通過OptiMOSTM驅動電路來驅動BLDC電機，霍爾位置傳感器可以感測電機當前的位置，電流傳感器和速度傳感器可以組成雙倍訓控制系統來控制電機，
電機啟動運行后，霍爾傳感器感測電機的當前位置，將轉子磁極的位置信號轉換成電信號，為電子換相電路提供正確的換相資訊來控制電子換相電路中的功率開關管的開關狀態，并將資料反饋給MCU單片機，
電流傳感器和速度傳感器組成雙倍訓系統，輸入轉速差，轉速控制器會輸出對應的電流大小，然后該電流與實際電流大小之差作為電流控制器的輸入，再輸出對應的PWM，驅動永磁轉子連續不斷地旋轉，進行換向控制和調速控制，使用雙倍訓系統可以增強系統的抗干擾性，雙倍訓系統增加了對電流的反饋控制，可以減小電流的超調和過飽和現象，得到更加良好的控制效果，是電動滑板車平穩運動的關鍵，
某些滑板車還配備了電子防抱死系統，該系統通過感知車輪輪速傳感器，對車輪速度進行檢測，如果檢測到車輪處于抱死狀態，自動控制抱死車輪的制動力大小，使其處于邊滾邊滑的狀態（側滑率為20%左右），保證了電動踏板車的車主安全，器芯片，致力于為客戶提供具有競爭優勢的產品，是一家專業提供存盤方案解決商，
