作者：zzssdd2

E-mail：[email protected]

1、需求描述

FPGA內部是SRAM儲存結構，掉電后程式就會丟失，故需要將FPGA程式保存在掉電不丟失的儲存介質中(比如FLASH、EMMC、SD卡等)，在每次上電時讀取程式進行配置，

2、功能分析

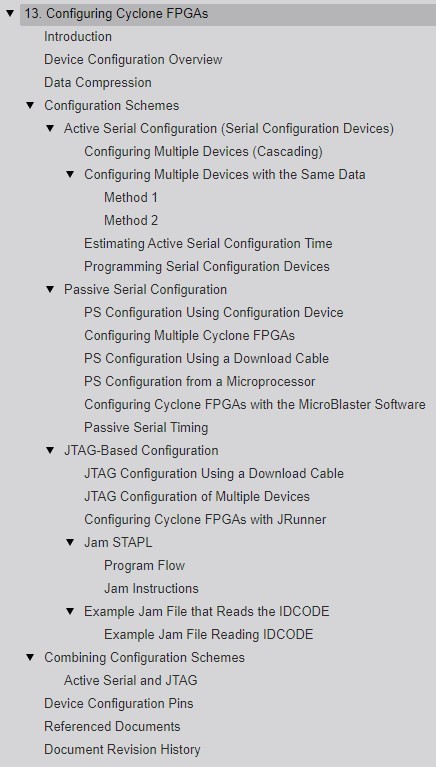

專案中使用的FPGA型號是Altera公司（現屬于Intel）的Cyclone系列，在Altera的檔案《Cyclone Device Handbook,Volume1》的第13章節講述了該系列FPGA的幾種配置方式，

FPGA'的三種配置模式

FPGA選擇配置模式

通過MSEL0和MSEL1引腳不同的電平來選擇配置方式（如果使用JTAG配置則可以忽略這些引腳配置）

最終確定的方案是使用PS模式通過MCU來升級、配置FPGA，下面主要講使用MCU對FPGA進行PS模式下的配置程序，

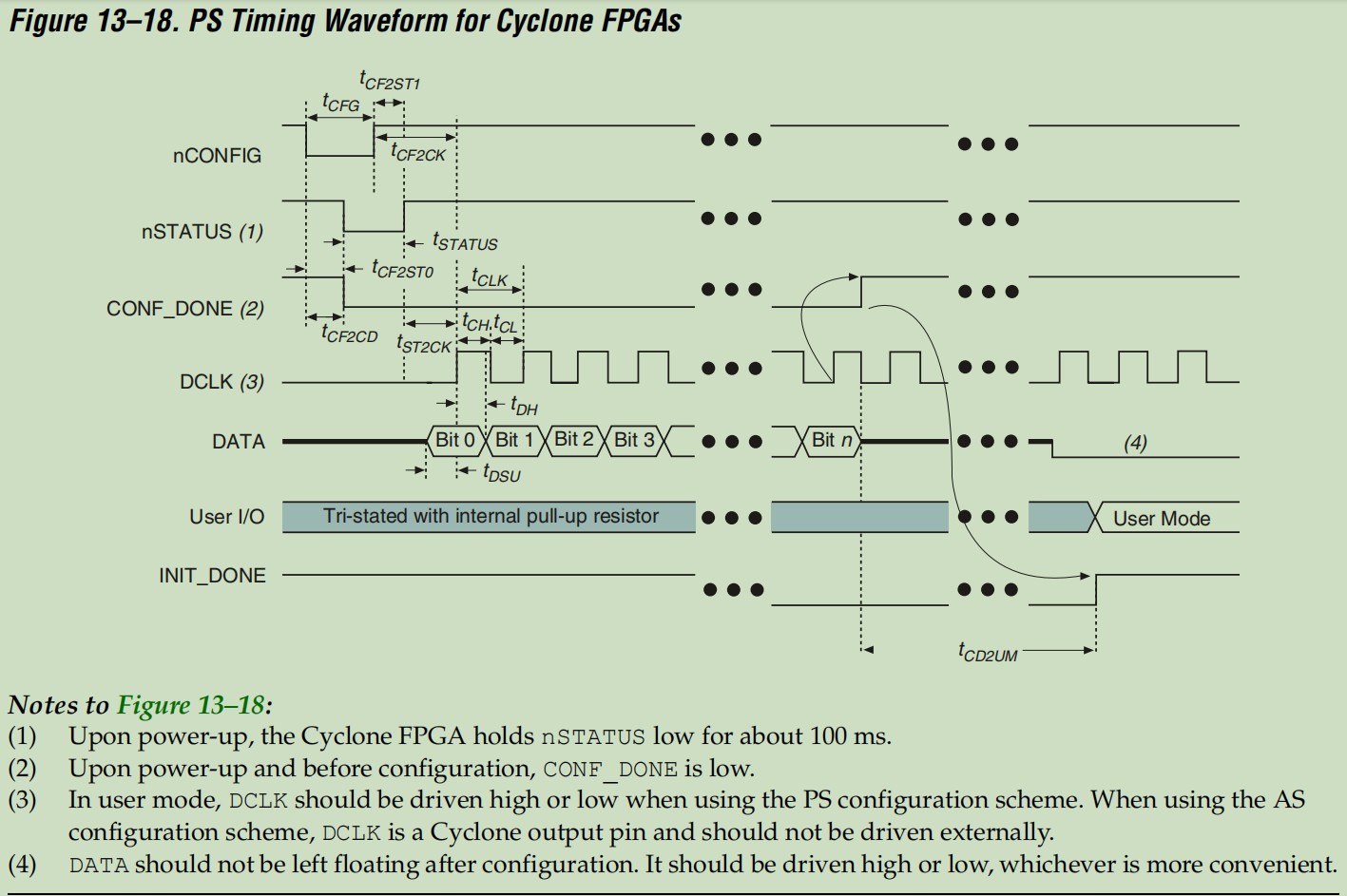

PS模式配置引腳時序

• 發起配置請求
  • nCONFIG引腳拉低tCFG時間然后拉高，等待nSTATU拉低回應請求
• 進行配置
  • FPGA在DCLK引腳的上升沿采集DATA引腳Bit資料，LSB在前傳輸方式
• 配置完成
  • 等待CONF_DONE引腳回應一個高電平表示配置完成

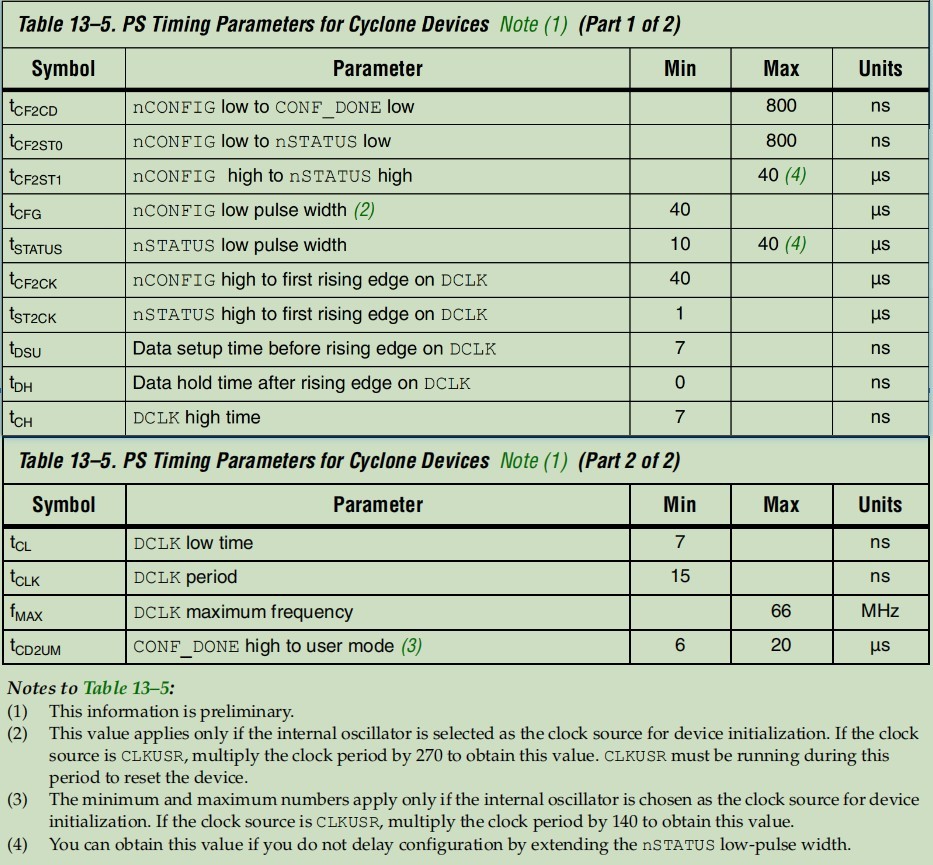

PS配置模式時序引數

3、功能實作

配置FPGA用到的變數和標志

static uint8_t fpga_cfg_buf[W25Q_SECTOR_SIZE]; //儲存從FLASH讀出資料
static __IO uint8_t fpga_cfg_sta = 0x00;       //記錄配置狀態
//配置程序用到的標識
enum
{
    FPGA_CFG_ENABLE	= 0x01,
    FPGA_CFG_START	= 0x02,
    FPGA_CFG_DONE	= 0x04,
    FPGA_CFG_OVER	= 0x08,
};

MCU與FPGA連接引腳配置

/*
**********************************************************************
*    函 數: fpga_config_init
*    功 能: 配置FPGA引腳
*    輸 入: 無
*    輸 出: 無
**********************************************************************
*/
void fpga_config_init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    /* 引腳時鐘使能 */
    FPGA_PIN_CLK_ENABLE();
    /* nCFG、DAT、CLK配置為輸出 */
    GPIO_InitStruct.Pin 	= FPGA_nCFG_PIN;
    GPIO_InitStruct.Mode 	= GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull 	= GPIO_NOPULL;
    GPIO_InitStruct.Speed 	= GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(FPGA_nCFG_PORT, &GPIO_InitStruct);
    GPIO_InitStruct.Pin 	= FPGA_DAT_PIN;
    HAL_GPIO_Init(FPGA_DAT_PORT, &GPIO_InitStruct);
    GPIO_InitStruct.Pin 	= FPGA_CLK_PIN;
    HAL_GPIO_Init(FPGA_CLK_PORT, &GPIO_InitStruct);
    /* nSTA、CFG_DONE配置為輸入 */
    GPIO_InitStruct.Pin 	= FPGA_nSTA_PIN;
    GPIO_InitStruct.Mode 	= GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull 	= GPIO_NOPULL;
    HAL_GPIO_Init(FPGA_nSTA_PORT, &GPIO_InitStruct);
    GPIO_InitStruct.Pin 	= FPGA_CFG_DONE_PIN;
    HAL_GPIO_Init(FPGA_CFG_DONE_PORT, &GPIO_InitStruct);
    /* 配置引腳默認狀態 */
    HAL_GPIO_WritePin(FPGA_nCFG_PORT, FPGA_nCFG_PIN, GPIO_PIN_SET);
    HAL_GPIO_WritePin(FPGA_DAT_PORT, FPGA_DAT_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(FPGA_CLK_PORT, FPGA_CLK_PIN, GPIO_PIN_RESET);
}

MCU對FPGA配置程序

/*
**********************************************************************
*    函 數: fpga_config_process
*    功 能: FPGA程式配置
*    輸 入: _uiDataSize：FPGA組態檔大小
*          _uiStartAddr：FLASH儲存FPGA組態檔地址
*    輸 出: 失敗：< 0; 成功：0
**********************************************************************
*/
int fpga_config_process(uint32_t _uiDataSize, uint32_t _uiStartAddr)
{
    UINT interrupt_save;
    uint16_t i, j;
    uint32_t uiTout, uiRdAddr, uiCnt = 0;

    fpga_cfg_sta = 0;
    uiRdAddr = _uiStartAddr;

    /*############## 第一階段：發起配置請求 ########################*/
    FPGA_PinWrite(FPGA_nCFG_PORT,FPGA_nCFG_PIN,GPIO_PIN_RESET);
    dwt_delay_us(100);
    FPGA_PinWrite(FPGA_nCFG_PORT,FPGA_nCFG_PIN,GPIO_PIN_SET);
    dwt_delay_us(40);
    /* 等待FPGA回應：100ms超時 */
    for (uiTout = 0; uiTout < 10000; uiTout++)
    {
        if (GPIO_PIN_RESET == FPGA_PinRead(FPGA_nSTA_PORT,FPGA_nSTA_PIN))
        {
            SET_BIT(fpga_cfg_sta, FPGA_CFG_START);
            break;
        }
        dwt_delay_us(10);
    }
    /* 是否回應? */
    if (!READ_BIT(fpga_cfg_sta, FPGA_CFG_START))
    {
        return -1;
    }

    /*############## 第二階段：進行配置 ########################*/
    do{
        W25Q_ReadBuffer(fpga_cfg_buf, uiRdAddr, W25Q_SECTOR_SIZE);
        uiRdAddr += W25Q_SECTOR_SIZE;
        for (i = 0; i < W25Q_SECTOR_SIZE; i++)
        {
            /* 按bit寫入,LSB在前 */
            DISABLE_IRQ();
            for (j = 0; j < 8; j++)
            {
                if (fpga_cfg_buf[i] & 0x01)
                {
                    FPGA_PinWrite(FPGA_DAT_PORT,FPGA_DAT_PIN,GPIO_PIN_SET);
                }
                else
                {
                    FPGA_PinWrite(FPGA_DAT_PORT,FPGA_DAT_PIN,GPIO_PIN_RESET);
                }
                FPGA_PinWrite(FPGA_CLK_PORT,FPGA_CLK_PIN,GPIO_PIN_RESET); Delay(2);
                FPGA_PinWrite(FPGA_CLK_PORT,FPGA_CLK_PIN,GPIO_PIN_SET);	  Delay(2);
                FPGA_PinWrite(FPGA_CLK_PORT,FPGA_CLK_PIN,GPIO_PIN_RESET); Delay(2);

                fpga_cfg_buf[i] >>= 1;
            }
            ENABLE_IRQ();

            /* 資料寫入完畢退出 */
            if (++uiCnt >= _uiDataSize)
            {
                SET_BIT(fpga_cfg_sta, FPGA_CFG_OVER);
                break;
            }
        }
    }while(RESET == READ_BIT(fpga_cfg_sta, FPGA_CFG_OVER));

    /*############## 第三階段：等待配置完成回應 ########################*/
    for (i = 0, uiTout = 0; uiTout < 20000; uiTout++)
    {
        dwt_delay_us(100);
        if (GPIO_PIN_SET == FPGA_PinRead(FPGA_CFG_DONE_PORT,FPGA_CFG_DONE_PIN))
        {
            if (++i >= 10)
            {
                SET_BIT(fpga_cfg_sta, FPGA_CFG_DONE);
                break;
            }
        }
        else
        {
            i = 0;
        }
    }

    if (READ_BIT(fpga_cfg_sta, FPGA_CFG_DONE))
    {
        return 0;
    }
    else
    {
        return -1;
    }
}
