大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是MCUXpresso IDE開發環境下i.MXRT的串行NOR Flash下載演算法設計，
在i.MXRT硬體那些事系列之《在串行NOR Flash XIP除錯原理》一文中，痞子衡簡單提了一下串行NOR Flash下載演算法的概念，并沒有介紹具體設計細節，關于NOR Flash下載演算法每個IDE都有自己的一套設計，雖然基本設計理念是一樣的，但是細節方面還是有區別，在前面的文章里，痞子衡分別介紹過《J-Link下演算法設計》、《Keil MDK下演算法設計》、《IAR EWARM下演算法設計》，今天痞子衡就來細聊MCUXpresso IDE下的NOR Flash下載演算法：
一、MCUXpresso IDE各版本對i.MXRT的支持
MCUXpresso IDE是飛思卡爾和恩智浦合并之后推出的全新IDE，這個IDE是免費的，可用于新恩智浦全系列ARM Cortex-M控制器（Kinetis、LPC、JN、QN、i.MXRT等），熟悉這兩家公司的人應該知道，其實MCUXpresso IDE就是原恩智浦LPCXpresso IDE與原飛思卡爾Kinetis Design Studio IDE的合體，

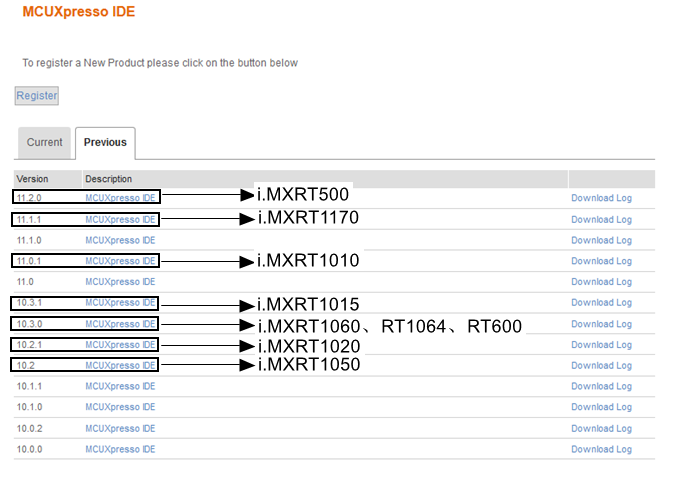

從恩智浦官網上看，目前最新的MCUXpresso IDE版本是v11.2.1，其能夠支持目前所有已量產的i.MXRT系列，從 MCUXpresso IDE歷史各版本Release Note 上看，我們可以看到其各版本對i.MXRT支持情況如下：
各版本下載地址：https://nxp.flexnetoperations.com/control/frse/product?child_plneID=756637&ver=ARC
MCUXpresso IDE對新MCU型號的支持雖然并不是與自身版本嚴格系結，但通過類似打patch的方式比較復雜，且官方不支持這么做，反正這個IDE是免費的，升級又不要錢，也不需要申請license，最好還是通過安裝最新版本的方式來實作新型號的支持，
二、為當前MCUXpresso IDE增加新下載演算法支持
痞子衡安裝的是最新的v11.2.1，我們以為RT600這顆芯片新增flash下載演算法為例介紹MCUXpresso IDE下的使用，在開始之前要特別強調一下MCUXpresso IDE與MDK/IAR非常不同的地方，MDK/IAR自帶的flash下載演算法是跟具體硬體仿真器無關的，它可以在所有支持的仿真器（JLink/DAPLink等）下正常使用，但是MCUXpresso IDE自帶的flash下載演算法只能在CMSIS-DAP型別的仿真器下使用，如果你在MCUXPresso IDE下使用JLink，那么下載演算法只能用JLink的演算法，

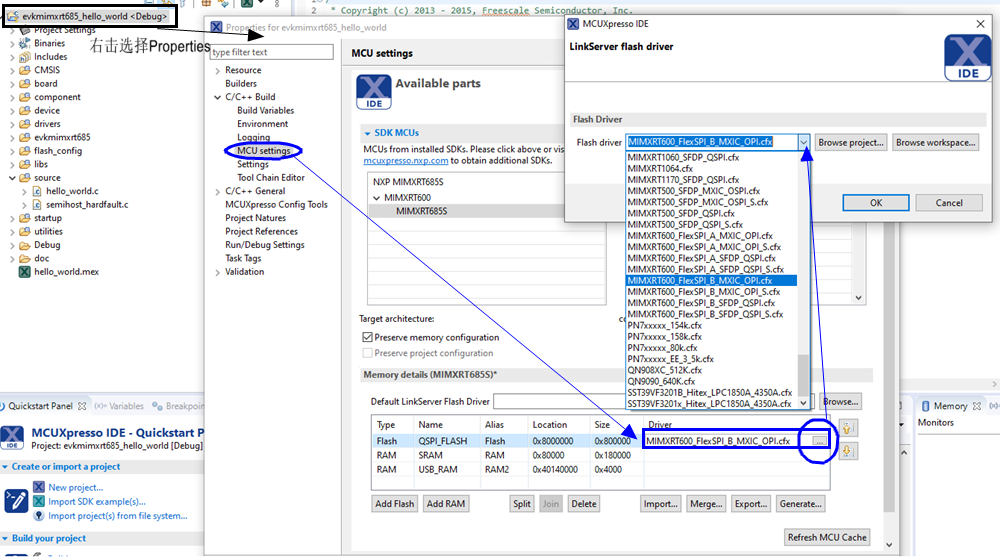

現在我們隨便打開一個i.MXRT600 SDK工程，右擊工程進入Properties設定界面，在MCU Settings下可以看到LinkServer Flash Driver的設定界面，這里就是選擇flash下載演算法，MCUXpresso IDE默認自帶了非常多的flash下載演算法（檔案后綴名是.cfx，其實就是可執行檔案elf），即使是同一顆芯片RT600，可以看到其有很多個.cfg可選，這分別對應了不同的flash種類以及與主芯片連接埠，

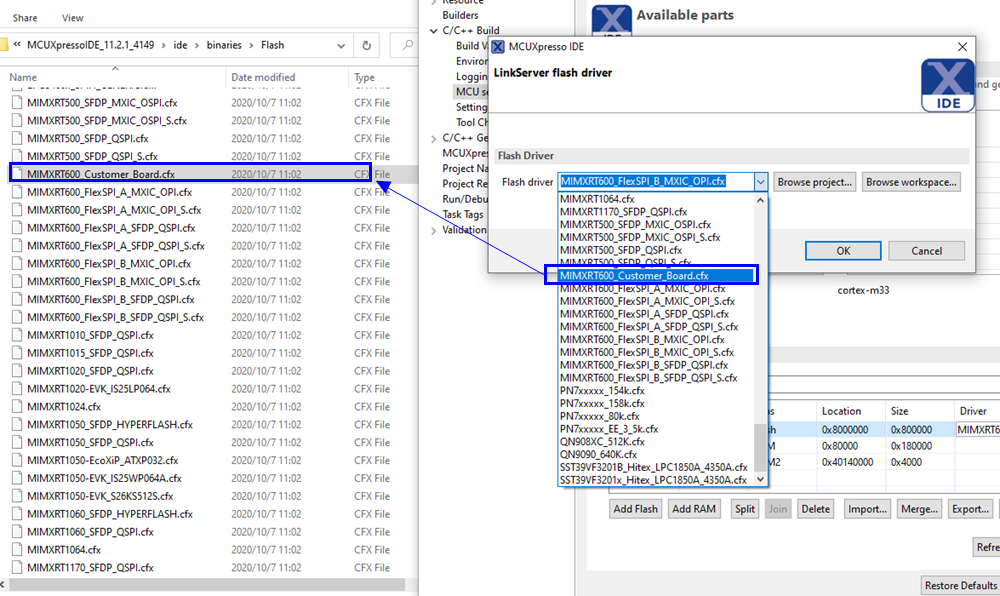

如果默認選擇的Flash下載演算法檔案不適用你的板子，那么你需要自己提供合適的演算法檔案(.cfx)，并將其放入MCUXpresso IDE安裝目錄下(\MCUXpressoIDE_11.2.1_4149\ide\binaries\Flash)，重新打開工程選項，新增的演算法會自動重繪到待選演算法串列：
三、NOR Flash下載演算法設計
MCUXpresso IDE下Flash下載演算法是公開的，\MCUXpressoIDE_11.2.1_4149\MCUXpresso_IDE_User_Guide.pdf 檔案的 LinkServer Flash Support 章節有一些使用方面的介紹，可以看一下，
3.1 下載演算法模板工程
雖然下載演算法本身是公開的，但設計檔案很少，只給了示例工程，但對于工程師來說，還有什么比給代碼來得更直接呢，
- 示例演算法工程路徑：\MCUXpressoIDE_11.2.1_4149\ide\Examples\Flashdrivers\NXP\iMXRT

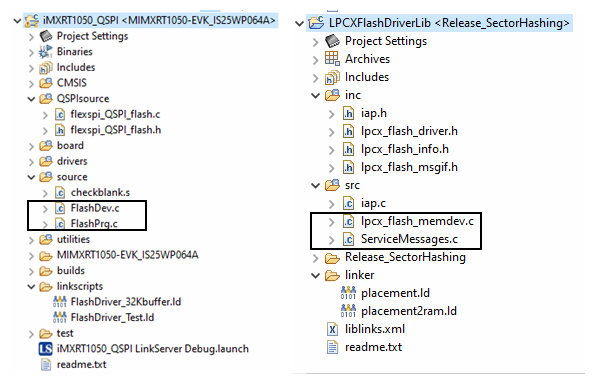

我們就以iMXRT1050_QSPI.zip示例包里代碼來分析其結構設計，這個示例包包含兩個工程（LPCXFlashDriverLib和iMXRT1050_QSPI），需要先編譯LPCXFlashDriverLib工程生成libLPCXFlashDriverLib.a，這個庫是iMXRT1050_QSPI工程的源檔案，然后編譯iMXRT1050_QSPI工程生成我們需要的演算法檔案MIMXRT1050-EVK_IS25WP064A.cfx，
MCUXpresso IDE下載演算法這種兩級編譯的設計，與IAR/MDK下載演算法結構完全不同，這么設計的主要原因是恩智浦ARM Cortex-M內核MCU產品線眾多，而MCUXpresso IDE需要支持所有MCU，因此將公共設計的部分提取到了LPCXFlashDriverLib工程里（為了通用性，工程采用CM0指令集來編譯），此外，從工程名你就能看出，還保留著上一代LPCXpresso IDE的基因，
LPCXFlashDriverLib工程有很多build，可以根據ServiceMessages.c檔案里的條件編譯宏了解到它們的差異，其中Release_SectorHashing工程是默認選擇用于最終生成.cfx的，這個build主要是利用32 bit Fowler/Noll/Vo FNV-1a哈希演算法對每個Sector的資料下載做了校驗，

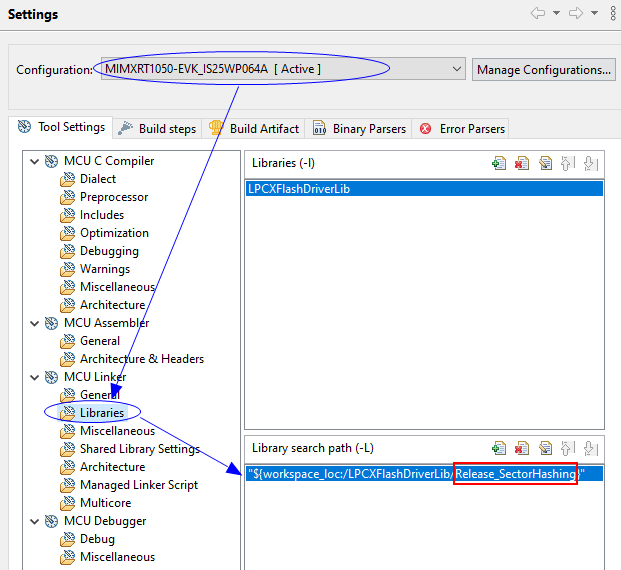

再到iMXRT1050_QSPI工程，這個工程就是采用具體MCU的內核指令集（CM7）來編譯，在工程設定里可以看到鏈接了LPCXFlashDriverLib工程的Release_SectorHashing生成的.a檔案，如果LPCXFlashDriverLib工程選擇了其他build，這里也要相應改一下，
3.2 下載演算法結構設計
演算法本身設計算是幾個常用IDE里最復雜的一個了，iMXRT1050_QSPI工程除了一般的FlexSPI驅動外，有兩個源檔案FlashDev.c和FlashPrg.c，對這檔案名有沒有很熟悉？是的，這就是標準的CMSIS開源flash演算法API定義，里面的內容也是類似的，這里就不贅述了，需要特別強調的是這些Flash擦寫API并不是MCUXpresso IDE在下載時實際呼叫入口，
演算法最核心的設計在LPCXFlashDriverLib工程，先看lpcx_flash_memdev.c里內容，這個檔案里定義了一個重要的常量結構體MemoryDevice，這個MemoryDevice會被鏈接在演算法執行區域（前64KB的DTCM）的起始位置（0x20000000），給MCUXpresso IDE除錯器提供演算法全部的資訊，
// MemoryDevice Instance (fill it in)
EXTERN_MEMORY_DEVICE
MemoryDeviceMsg_t MemoryDevice =
{
MEM_FLASH_VER2_MAJ+0x0, // Version of flash interface
// Magic number to identify flash driver
// interface
{ 0x01, 0x23, 0x45, 0x00, 0x00, 0x54, 0x32, 0x10 },
(uint32_t)&__load_base, // Driver load address
(uint32_t)&__image_size, // Size of .text and .data
(uint32_t)&__cache, // RAM buffer location
(uint32_t)&__cache_size, // RAM buffer size
(uint32_t)&__initial_sp, // Stack top
(uint32_t)&__stack_size, // Stack size
(uint32_t)&__opmap_val, // Bitmap of available operations - 0 = everything there
&FlashDevice, // Flash Device configuration
ServiceMessages, // Service mailbox flash operation message
0 // Reserved
};

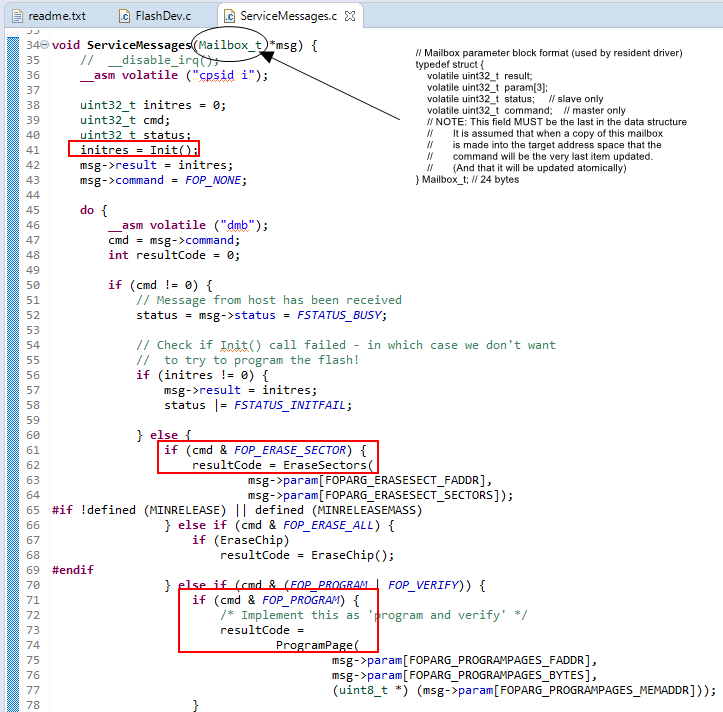

MemoryDevice有一個成員是ServiceMessages()函式，這個函式可以說是演算法最靈魂的部分了，它才是MCUXpresso IDE除錯器呼叫Flash擦寫API的真正入口，除錯器通過傳入msg引數（所謂Mailbox結構）讓演算法來執行具體Flash操作并得到執行結果，這種特殊的設計可能也是MCXPpresso IDE演算法僅能在CMSIS-DAP型別仿真器下使用的原因吧，
至此，MCUXpresso IDE開發環境下i.MXRT的串行NOR Flash下載演算法設計痞子衡便介紹完畢了，掌聲在哪里~~~
