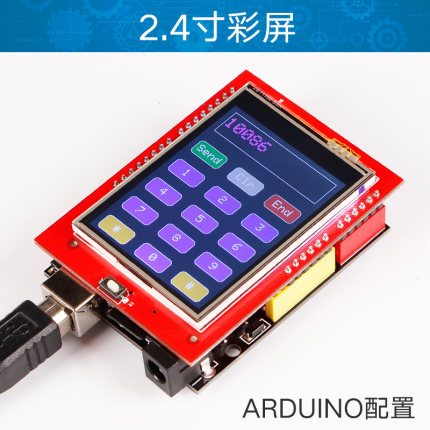

最近在淘寶的店鋪上淘到了一塊ILI9341的彩色液晶屏，打算研究一下如何使用，
淘寶店鋪購買螢屏之后有附源代碼可供下載，代碼質量慘不忍睹，各種縮進不規范就不說了，先拿來試一下吧，
這是淘寶店鋪代碼的核心部分：
void setup() { Lcd_Init(); //LCD_Clear(0xf800); } void loop() { LCD_Clear(0xf800); LCD_Clear(0x07E0); LCD_Clear(0x001F); /* for(int i=0;i<1000;i++) { Rect(random(300),random(300),random(300),random(300),random(65535)); // rectangle at x, y, with, hight, color }*/ // LCD_Clear(0xf800); }
代碼里面的setup()和loop()是arduino特有的主函式，和普通C程式的main()函式一樣，
setup()函式在開機時只運行一次，運行完之后就開始回圈運行loop()函式，
程式先在setup()函式里做了一下初始化操作Lcd_Init()，接著開始連續用不同顏色清屏，
這里的LCD_Clear()就是清屏函式了，原型如下：
void LCD_Clear(unsigned int j) { unsigned int i,m; Address_set(0,0,240,320); //Lcd_Write_Com(0x02c); //write_memory_start //digitalWrite(LCD_RS,HIGH); digitalWrite(LCD_CS,LOW); for(i=0;i<240;i++) for(m=0;m<320;m++) { Lcd_Write_Data(j>>8); Lcd_Write_Data(j); } digitalWrite(LCD_CS,HIGH); }
縮進不規范就不吐槽了(；へ：)，連變數名都起得亂七八糟，簡直慘不忍睹，稍微重寫了一下函式，長這樣：
void LCD_Clear(unsigned int color){ Address_set(0,0,240,320); digitalWrite(LCD_CS,LOW); for(int i=0;i<240;i++){ for(int m=0;m<320;m++){ Lcd_Write_Data(color>>8); Lcd_Write_Data(color); } } digitalWrite(LCD_CS,HIGH); }
這個函式先使用Address_set()設定了重繪區域，然后把LCD_CS針腳電壓拉低，之后回圈寫入color，
color分兩次寫入，一次寫入高八位(16位整形前面8個bit)，一次寫入低八位，
看上去好像沒什么問題，但loop()函式中LCD_Clear()卻是直接用十六進制寫入的，
寫一個RGB()函式把RGB顏色轉換成十六進制，不是更人性化嗎？
讀了一遍源代碼，結果真的找到了店家的RGB函式：
int RGB(int r,int g,int b) {return r << 16 | g << 8 | b; }
還是不規范的縮進(╯︵╰)，但有總比沒有好，輸出紅色試一下：
void setup() { Lcd_Init(); LCD_Clear(RGB(255,0,0)); } void loop() { //nothing }
出故障了，

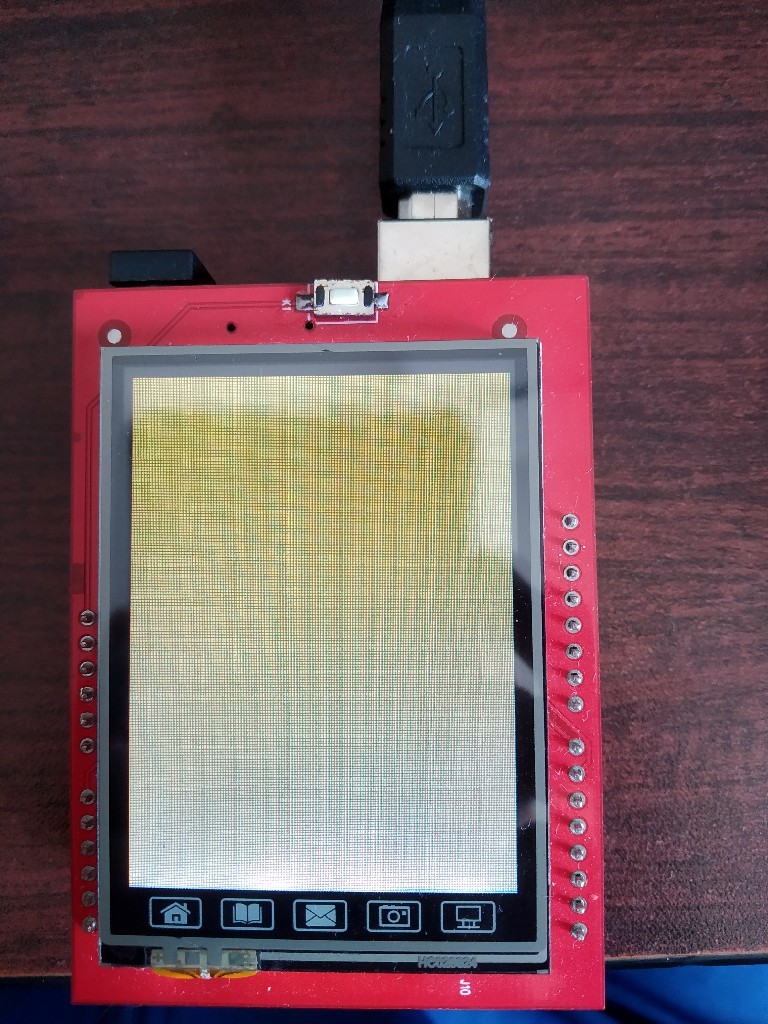

Arduino重啟后，螢屏輸出了黑色！再試著排除一下故障，把RGB(255,0,0)改成RGB(0,255,0)，輸出綠色試試：

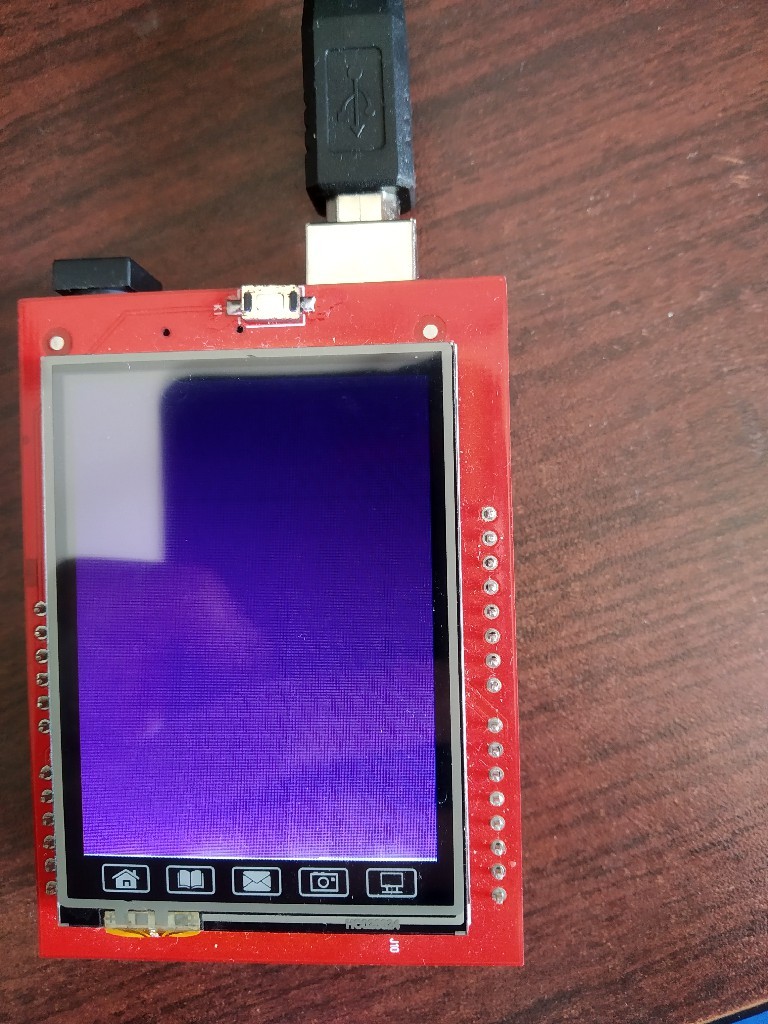

結果輸出了橙色！
之后我又反復嘗試了，沒有一次輸出正確的顏色，莫非是這個RGB()函式有問題，淘寶店鋪才用十六進制數字？
再仔細推導了一下：return r << 16 | g << 8 | b;把紅色左移16位，綠色左移8位，藍色不動，所以合成的二進制應該是這樣的：
RRRRRRRRGGGGGGGGBBBBBBBB
R代表紅色位，G代表綠色位，B代表藍色位，每種顏色8位，總共24位，計算了一下可能性：

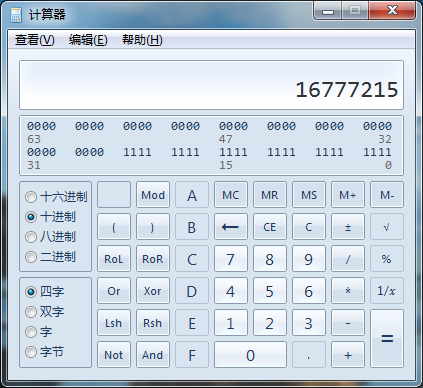

總共1677萬種可能，也就是1677萬種顏色，這就是普通電腦的真彩顏色，但LCD_Clear()函式是這么寫的：
Lcd_Write_Data(color>>8); Lcd_Write_Data(color);
總的只能寫入十六個bit，也就是16位，這和24位對不上號啊？
再回頭看了一下，店鋪代碼的setup()函式中有這樣一行白色清屏指令：
//LCD_Clear(0xf800);
0xf800換算成十進制，是63488，有沒有感覺很接近一個數？
沒錯，就是65535，單個16位無符號整數的最大儲存范圍，

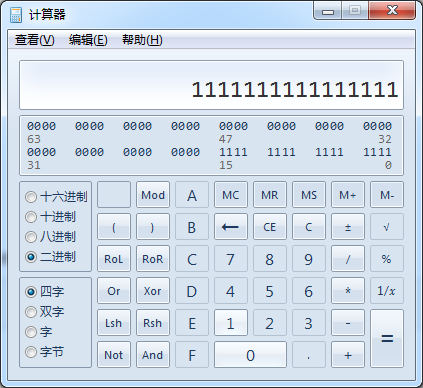

16位整型變數，顧名思義就是用16個0和1組成的變數，可以儲存的整數范圍是-32768 ~ 32767，32768 + 32767剛好等于65535，換算到二進制，就是1111111111111111,16個1，
這時，真相出現了——這臺機器所采用的，是16位顏色，也被成為RGB565顏色模式，
早期的16位計算機由于架構的設計，一次只能處理一個16位二進制數，而圖形顯示對速度要求特別高，所以一個像素必須要用一個16進制數來表示，也就是16位顏色，
如果用采用24位顏色，就需要兩個16進制數，也就是2Bytes，速度就慢了一半，
而每個像素都是使用紅黃藍三基色來顯示的，所以一個16進制數必須分3份，來分別表示紅、黃、藍的資料，
這就出現了一個問題：
16 / 3 = 5.33333
紅黃藍三種顏色平均占用5.33333個bit，
可bit是計算機存盤的基本單位，要么是1，要么是0，不能再分割，必須要有一種顏色多用一個位，才能充分單個利用16進制整數，
人體的綠色視錐細胞比較敏感，正好，那綠色就用6位，紅色藍色就用5位吧，
這就是著名的RGB565模式，總共能存盤65535種顏色，
早期的游戲都采用這種模式，所以顏色不夠豐富，很有特色：
這塊ILI9341顯示屏模塊（注意不是ILI9341芯片本身）也剛好只有16根資料引腳，所以就采用了這種RGB565的顏色模式，
找到了問題，那就改一下程式吧：
int RGB(int r,int g,int b) { return r << 11 | g << 5 | b; }
光改RGB()函式還不夠，現在使用了RGB565模式，所以綠色范圍是從0-63，紅色、藍色的范圍是0-31，
所以還得改setup里面的清屏函式：
void setup() { Lcd_Init(); LCD_Clear(RGB(0,63,0)); }

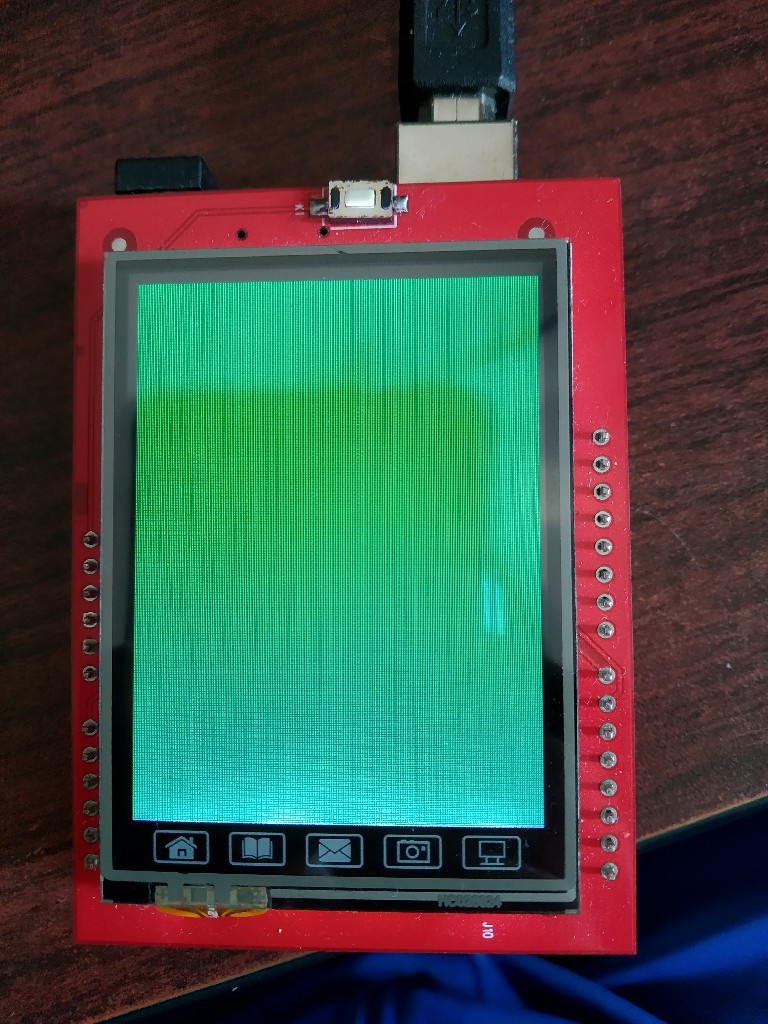

重新下載了程式，螢屏成功顯示，輸出了正確的綠色！⁄(⁄⁄•⁄ω⁄•⁄⁄)⁄
那么問題來了，開頭店家給的LCD_Clear(0xf800)這條清屏指令，是怎么來的？畢竟他連RGB565都不知道呢！
這是我提供的一種可能性：
“0xf600試一下?”
“不行，太灰了！”
“那0xf700呢？”
“還是不行！老板，我們都試了一下午了，肯定是螢屏壞了！”
“加油，還差一點點了，肯定可以的！”
“0xf800好像還行，但是還是有點灰！”
“沒關系，反正買家能點亮螢屏就行，其他的我們不管！”
“……”
所以這家淘寶店鋪根本不知道自己在買什么，ヽ(￣▽￣)?
