STM32F373（青風）+CUBEMX快速上手

Created: Nov 23, 2019 7:43 PM
Tags: CUBEMX,STM32

硬體熟悉

連接線

USB-TYPEB電源線一根，用于給板子供電，亦可以使用紐扣電池供電，

MAX232-USB 串口線一根，用于串口通信以及程式下載，串口下載程式步驟繁瑣，故不推薦，具體步驟見相關檔案：

工具篇：串口下載.doc

關于下載方式，推薦使用ST_LINK 或者J_LINK，

開發板

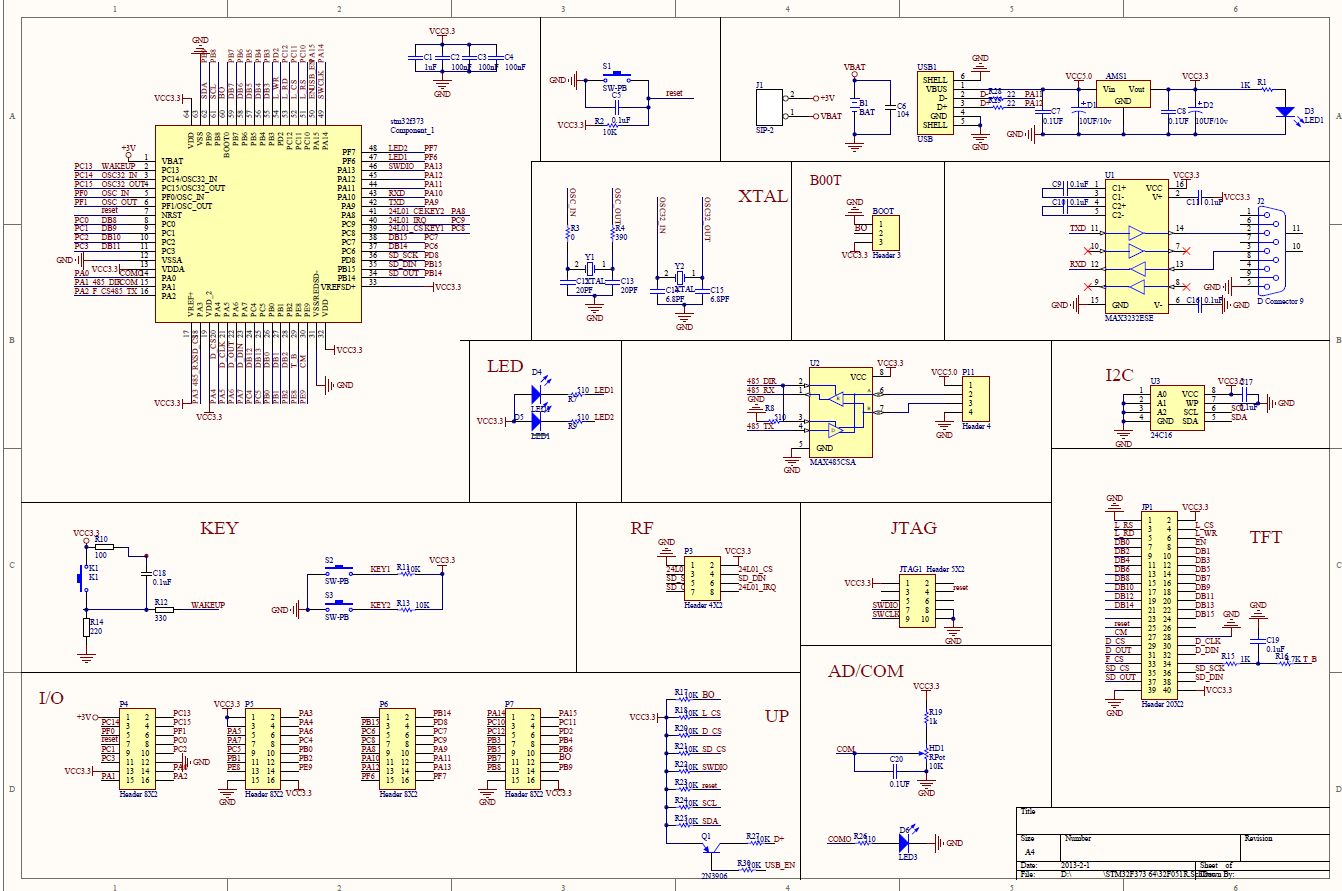

開發板電路圖見下面的檔案

stm32f373R64.pdf

需要注意的地方：

時鐘

芯片的低速時鐘引腳： OSC32_IN & OSC32_OUT 接晶振Y2 頻率為32.768kHz

芯片的高速時鐘引腳： OSC_IN & OSC_OUT 接晶振Y1 頻率為8MHz
Debug

Wakeup 喚醒引腳為PC13 復用功能為 SYS_WAKEUP2

Debug模式為串行方式，

資料準備

資料手冊；參考手冊；開發板電路圖，

STM32CUBEMX新建MDK工程

STM32CUBEMX下載安裝

STM32CUBEMX可以直接在ST官網搜索下載，但在這之前最好注冊賬號并登錄，網址如下：

Home - STMicroelectronics

KEIL MDK-ARM 下載安裝

STM32CUBEMX使用

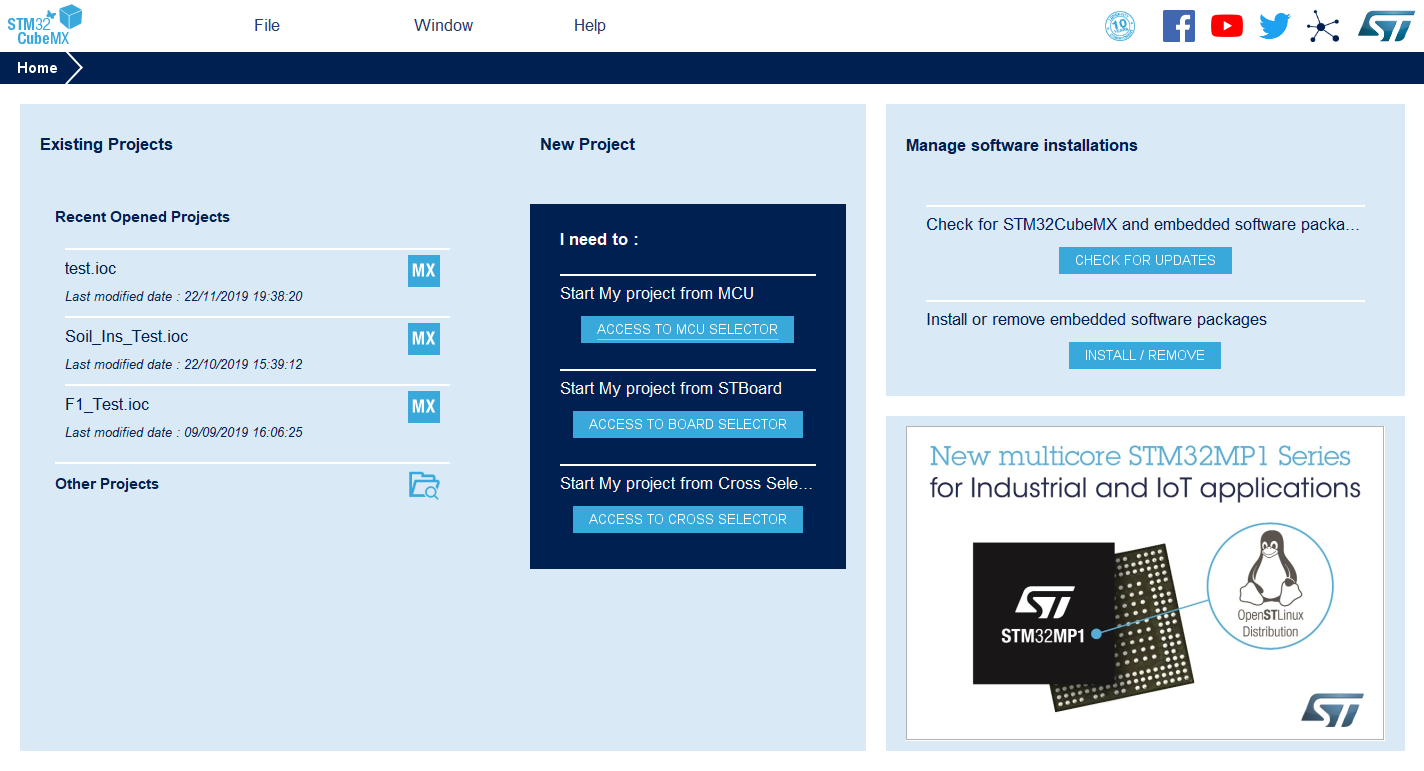

安裝完成后打開軟體，初始頁面如下：
在 New Project 里點擊 ACCESS TO MCU SELECTOR

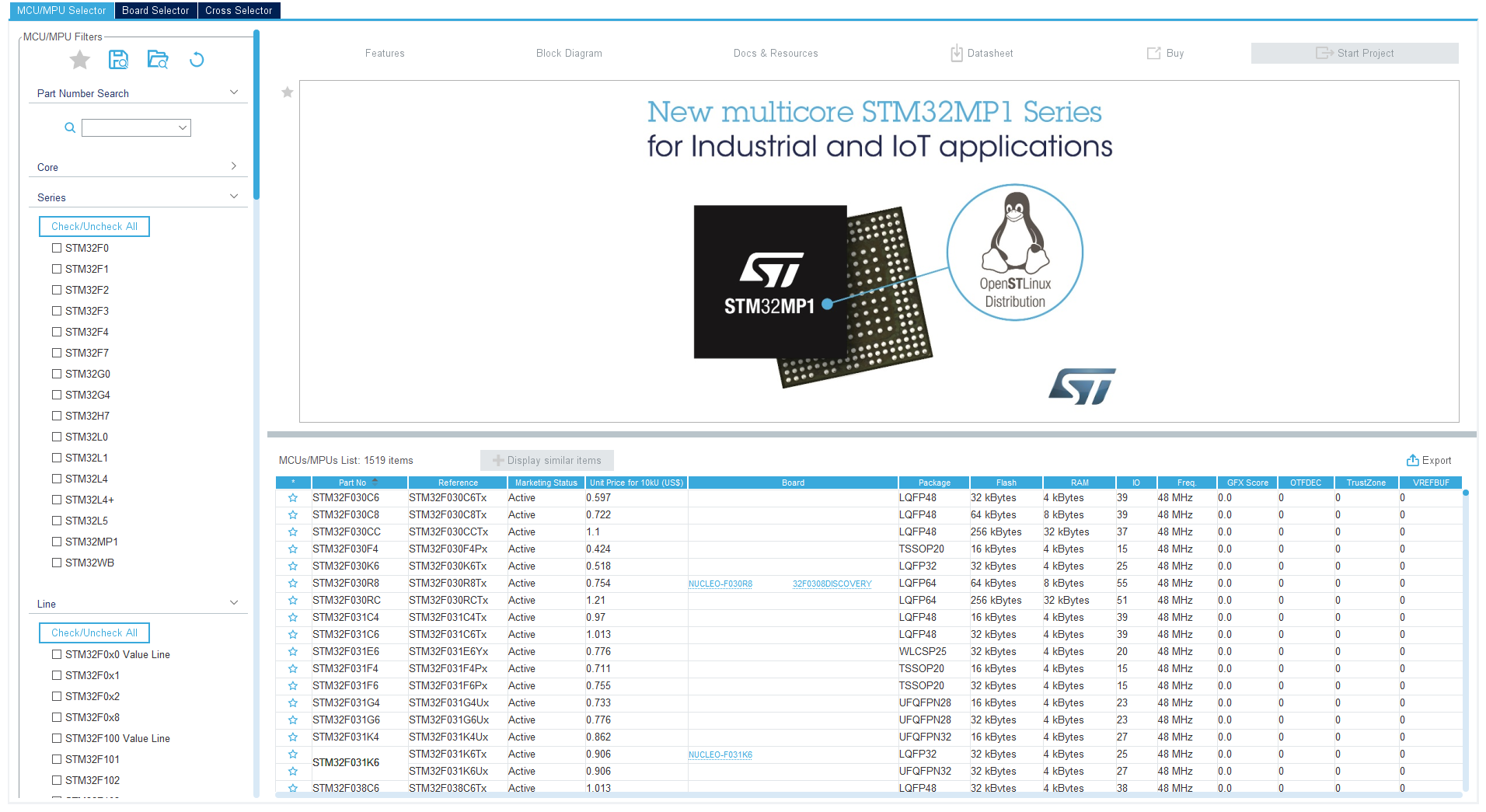

尋找并選擇芯片型號 STM32F373RCTx ,選擇并點擊START Project

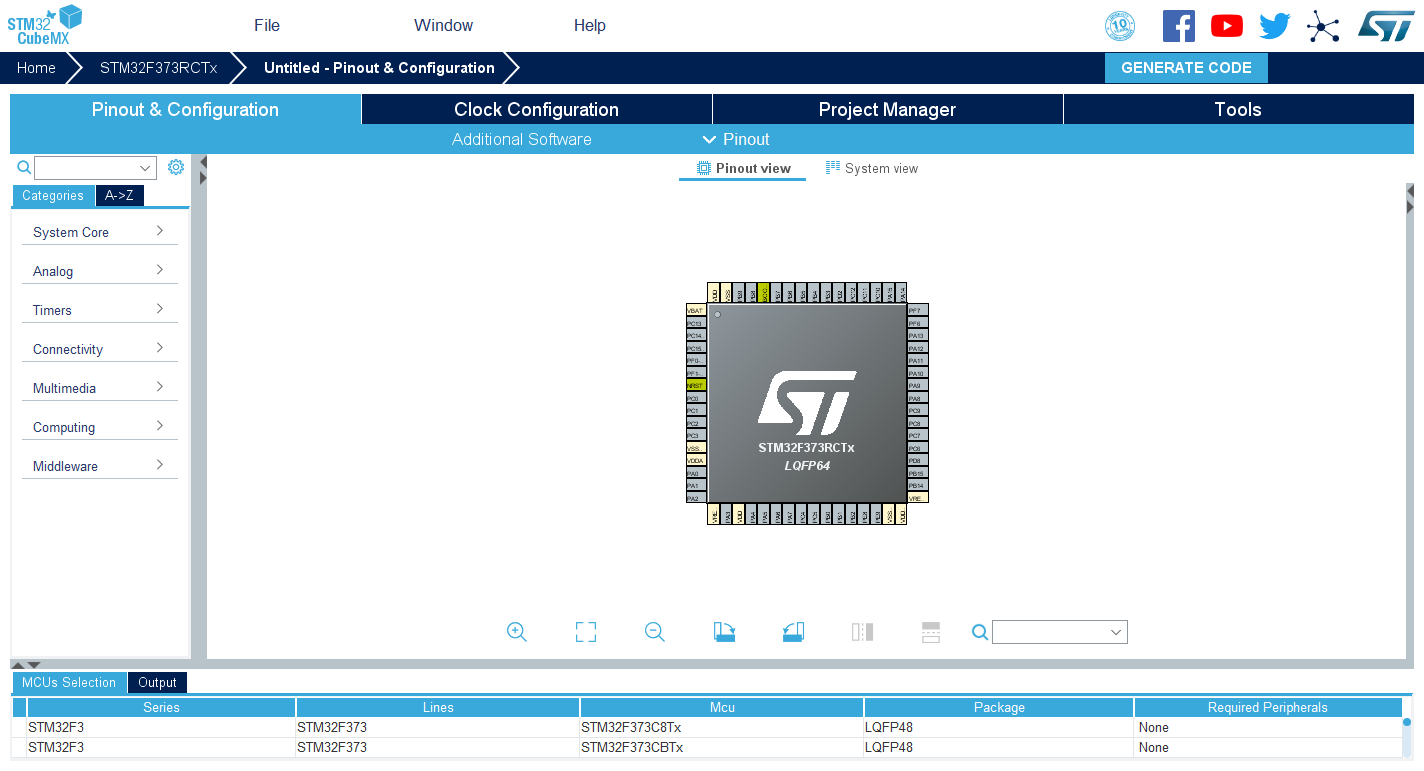

工程設定界面如下

可以通過左側功能欄選擇需要的外設，亦可以直接點擊芯片引腳，選擇復用功能，

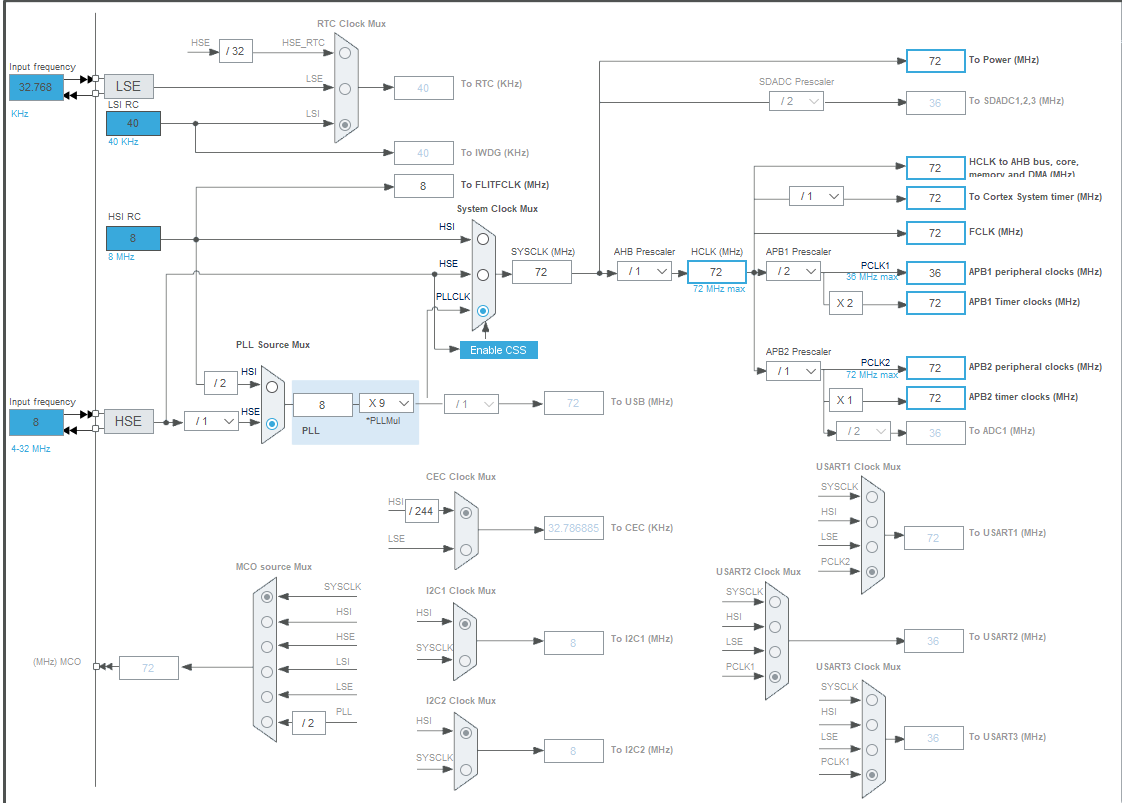

時鐘樹配置

通過修改鎖相環引數和預分頻系數將頻率設定為需要的大小，

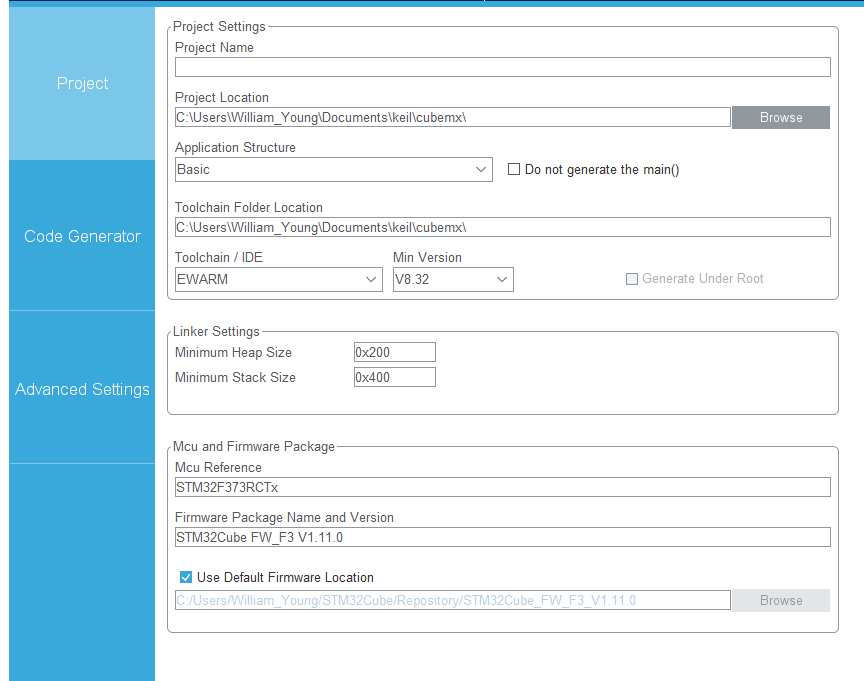

工程管理并生成MDK工程
1. 在Project Name 里命名；
2. 選擇工程目錄
3. 選擇 Toolchan/IDE 為MDK-ARM
4. 在左側 Code Generator - Generated Files 勾選 Generate peripheral initialization as a pair of '.c/.h' files per peripheral. 可以使工程目錄更清晰，
5. 點擊左上 GENERATE CODE , 選擇open project.

STM32F373上手

工程建立

使用STM32CUBEMX新建一個工程，

新建工程步驟前面已經敘述，下面主要敘述如何配置，

System Core-SYS-DEBUG 選擇 Serial Wire; 勾選 System Wake-up 2;
System Core-RCC HSE&LSE 均選擇 Crystal Resonator;

開發板因為高速晶振和低速晶振都使用外部晶振，高速為8MHz，低速為32 kHz

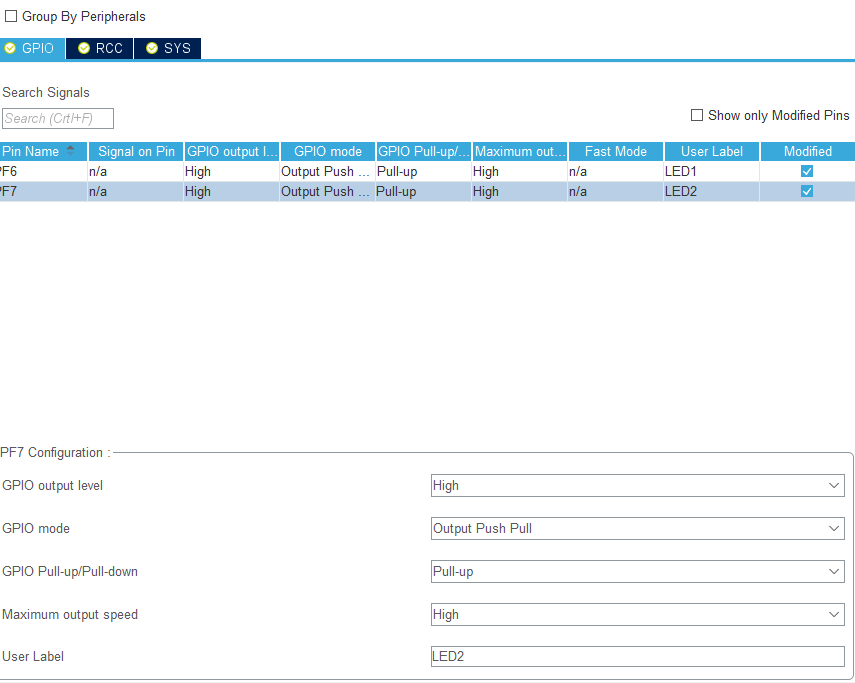

在引腳分布圖上點擊 PF6 復用功能選擇 GPIO_Output, 右擊 PF6 點擊 Enter User Label , 輸入 LED1 ;

類似地，完成 PF7→ LED2 的設定，在 System Core- GPIO 里設定PF6,PF7的屬性為pull-up，
完成名稱、目錄等配置，點擊GENERATE CODE, 進入keil MDK工程，在/* USER CODE BEGIN/ 和 / USER CODE END*/ 中填入自己的代碼，防止重新生成工程后擦除，

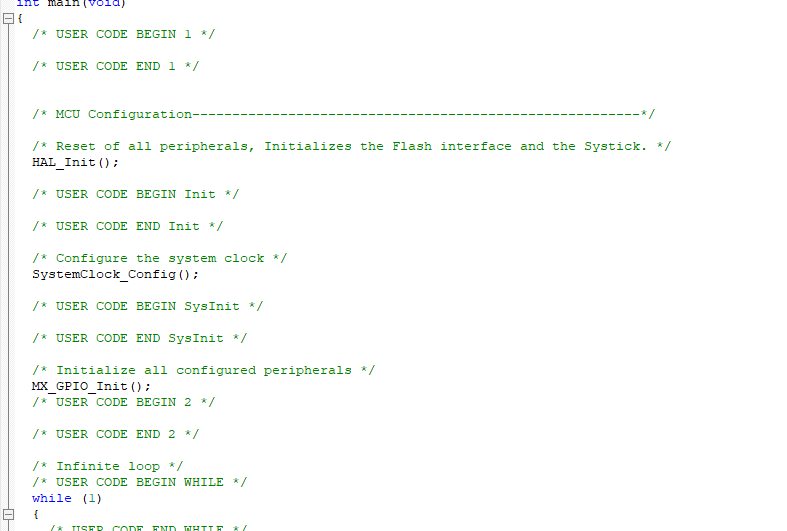

撰寫代碼如下，編譯，生成HEX檔案，

 int main(void)
 {
   /* USER CODE BEGIN 1 */

   /* USER CODE END 1 */


   /* MCU Configuration--------------------------------------------------------*/

   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
   HAL_Init();

   /* USER CODE BEGIN Init */

   /* USER CODE END Init */

   /* Configure the system clock */
   SystemClock_Config();

   /* USER CODE BEGIN SysInit */

   /* USER CODE END SysInit */

   /* Initialize all configured peripherals */
   MX_GPIO_Init();
   MX_USART1_UART_Init();
   /* USER CODE BEGIN 2 */

   /* USER CODE END 2 */

   /* Infinite loop */
   /* USER CODE BEGIN WHILE */
   while (1)
   {
     /* USER CODE END WHILE */

     /* USER CODE BEGIN 3 */
 		HAL_Delay(500);
 		HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
   }
   /* USER CODE END 3 */
 }

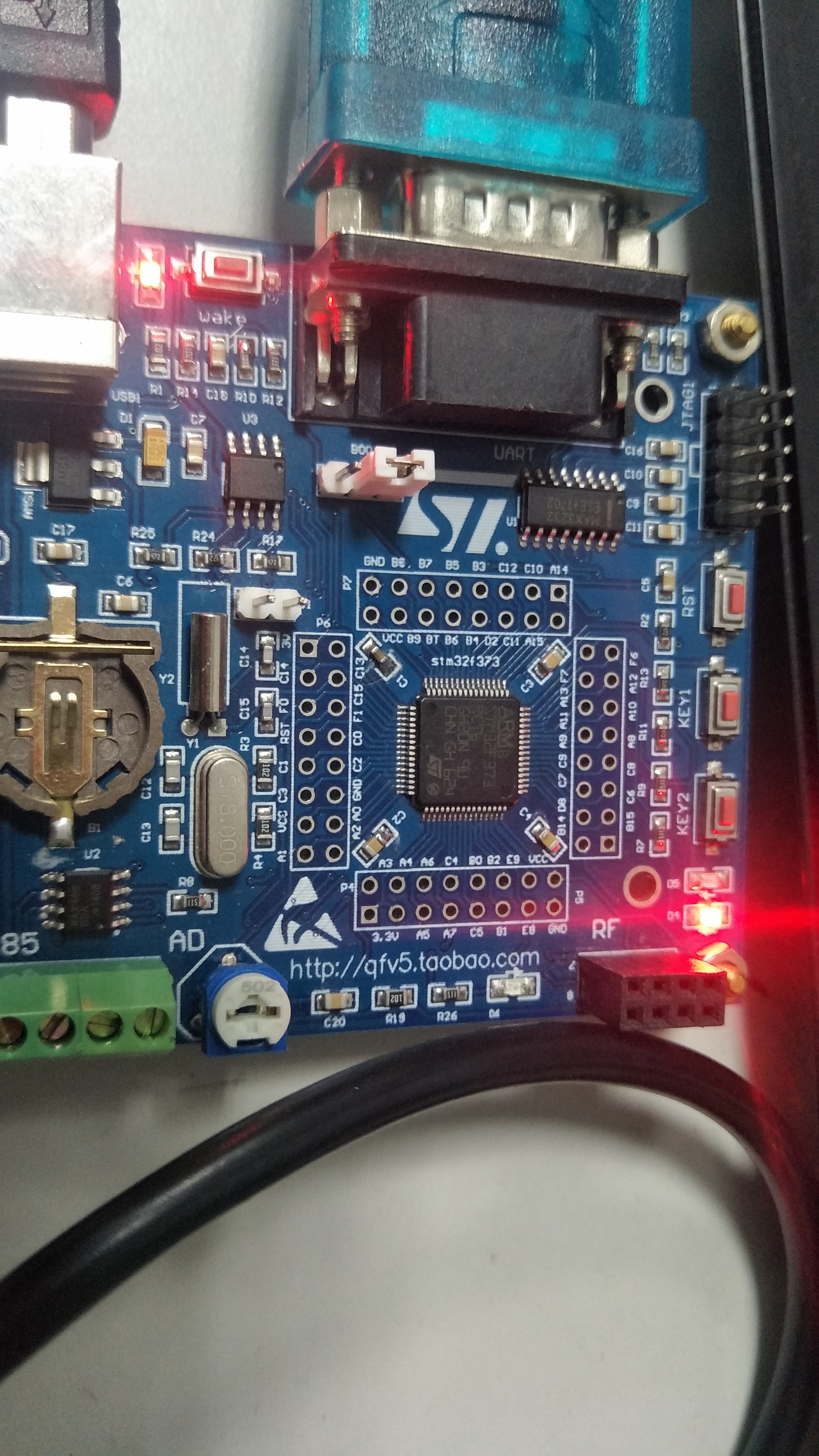

使用串口下載器，下載，Reset， LED1 開始閃爍，
