大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦i.MX RTxxx系列MCU的Boot配置，
在上一篇文章 Boot簡介 里痞子衡為大家介紹了Boot基本原理以及i.MXRTxxx Boot方式簡介，今天痞子衡就來重點聊一聊i.MXRTxxx Boot方式具體由哪些配置決定的，
無論是什么芯片里的BootROM，其最核心的功能無非兩個：一、從存放Application的存盤器中加載執行；二、通過支持的通信介面接收來自Host的Application資料完成更新或直接跳轉執行，所以Boot配置也主要圍繞這兩個核心功能，
一、Boot行為模式選擇
芯片內部OTP memory中的PRIMARY_BOOT_SRC[3:0]位和芯片外部管腳ISP[2:0]狀態共同決定了i.MXRTxxx Boot行為的最頂層配置，但是與上一篇文章里介紹的Kinetis/LPC/STM32 Boot Mode配置不同的是，i.MXRTxxx上電永遠是從ROM里開始啟動，此處的PRIMARY_BOOT_SRC[3:0]和ISP[2:0]決定的僅是BootROM程式的不同行為模式（執行代碼分支），而Kinetis/LPC/STM32 Boot Mode側重的是決定CPU從ROM還是FLASH里啟動，
1.1 行為模式定義
i.MXRTxxx的Boot行為模式和介面非常豐富，甚至毫不夸張地說，其Boot行為模式可以讓你眼花繚亂，在講具體Boot模式功能前，有必要先看一下各行為模式是怎么確定的：
1.1.1 PRIMARY_BOOT_SRC[3:0]值定義
PRIMARY_BOOT_SRC[3:0]是最高優先級的行為模式定義，下表是PRIMARY_BOOT_SRC[3:0]相關值定義，可在參考手冊的Non-Secure Boot ROM章節中找到，至于PRIMARY_BOOT_SRC具體在OTP memory中的位置（暫且先透露一下吧，其位于BOOT_CFG[0]的低4bit，BOOT_CFG[0]是第97個OTP Word（fuse index=0x60）），痞子衡會在后面的文章細聊，

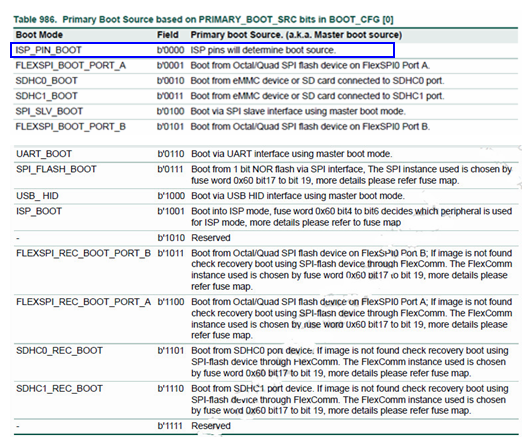

i.MXRT600 PRIMARY_BOOT_SRC[3:0] bits：
1.1.2 ISP[2:0]管腳狀態定義
當PRIMARY_BOOT_SRC[3:0] bits未燒寫時（即4'b0000），ISP[2:0] pins開始決定行為模式，ISP[2:0]管腳狀態是在BootROM里軟體采樣的，所以每一次系統軟復位去重新執行BootROM時，ISP[2:0]狀態都會被重新采樣，

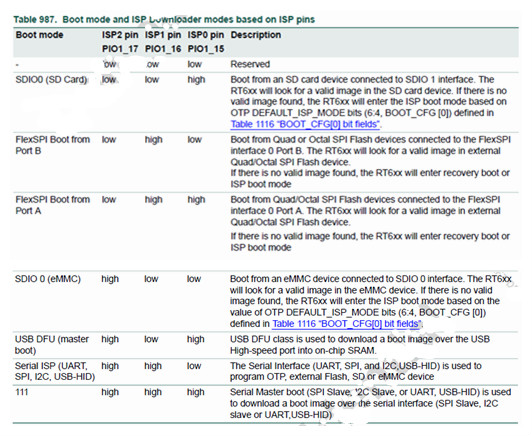

i.MXRT600 ISP[2:0] pins：
1.2 行為模式分類
不管是PRIMARY_BOOT_SRC[3:0]位還是外部管腳ISP[2:0]狀態，他們決定的最終Boot行為模式是相似的，區別只是一個通過燒OTP決定（一般用于量產階段），另一個通過切換引腳狀態決定（一般用于研發階段），Boot行為模式看起來非常多，但概括而言總共就三大類：

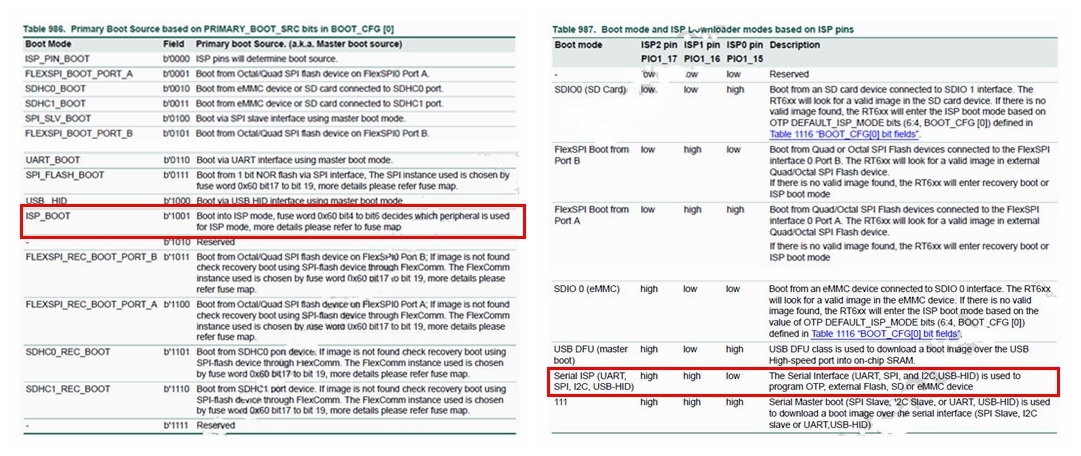

1.2.1 Serial ISP模式（UART/SPI/I2C/USB-HID）
Serial ISP模式顧名思義即串行編程模式，在這種模式下，BootROM通過指定的UART/SPI/I2C/USB-HID口來接收來自Host（恩智浦提供了上位機工具blhost.exe或者MCUBootUtility）的Application資料，并將資料下載到支持啟動的外部Device中（Serial NOR/SD/eMMC/1bit Recovery SPI NOR），這種模式其實就是用于代替專用Flash編程器去燒錄可執行程式檔案的 ，
關于Serial ISP模式具體如何應用，痞子衡會在下一篇文章里進一步介紹，

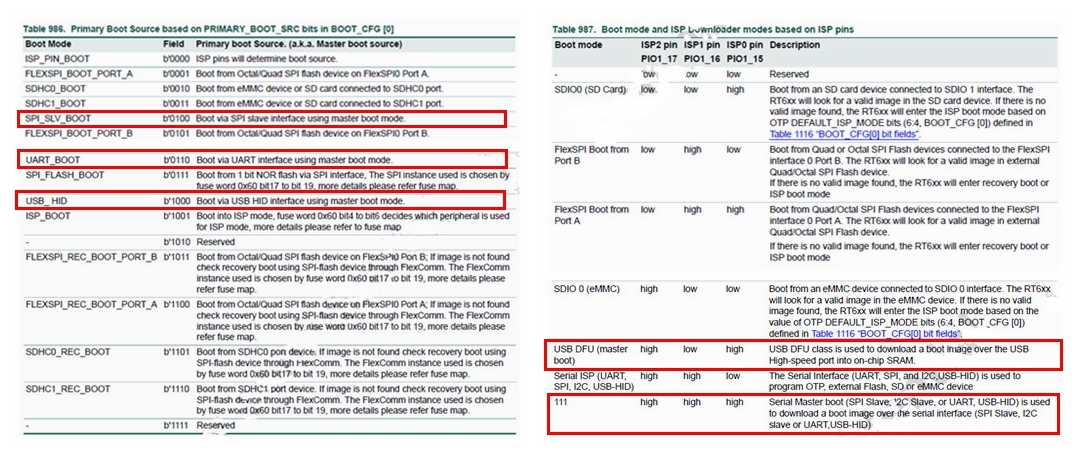

1.2.2 Serial Boot模式（UART/SPI/I2C/USB-HID/USB-DFU）
Serial Boot模式即串行啟動模式，這種模式看起來與第一種Serial ISP模式有點相似，因為在通信介面上是共用的（上位機工具也都是blhost.exe），除了多了個USB-DFU方式（上位機工具是開源的dfu-util），不過兩者最大的區別在于Application下載位置，Serial ISP是往外部非易失Device里下載，而Serial Boot是往芯片內部SRAM里下載并立即跳轉執行，如果你了解i.MXRTyyyy的Serial Downloader模式（詳見 飛思卡爾i.MX RTyyyy系列MCU啟動那些事（2）- Boot配置(BOOT Pin/eFUSE) 第1.2.1節），你會發現這種模式從功能上更像i.MXRTyyyy的Serial Downloader模式，
i.MXRTyyyy里做Serial Downloader模式最主要的原因是其沒有實作ISP模式，BootROM里無法提供外部Device的下載支持，而i.MXRTxxx的BootROM里既然做了ISP模式，為什么還要做Serial Boot這種行為模式呢？并且Serial Boot支持的通信介面竟多達五種，這種模式的應用場景到底是什么？痞子衡為你解惑：
- 快速驗證Non-XIP image的執行：Serial Boot模式可以幫助快速驗證Non-XIP image的執行，不需要操作外部Device，
- 作協處理器使用可省外部Device：如果系統設計里有兩顆MCU，i.MXRTxxx作為協處理器，在Serial Boot模式下可省去存放Application的外部Device，Application直接由主處理器來加載，

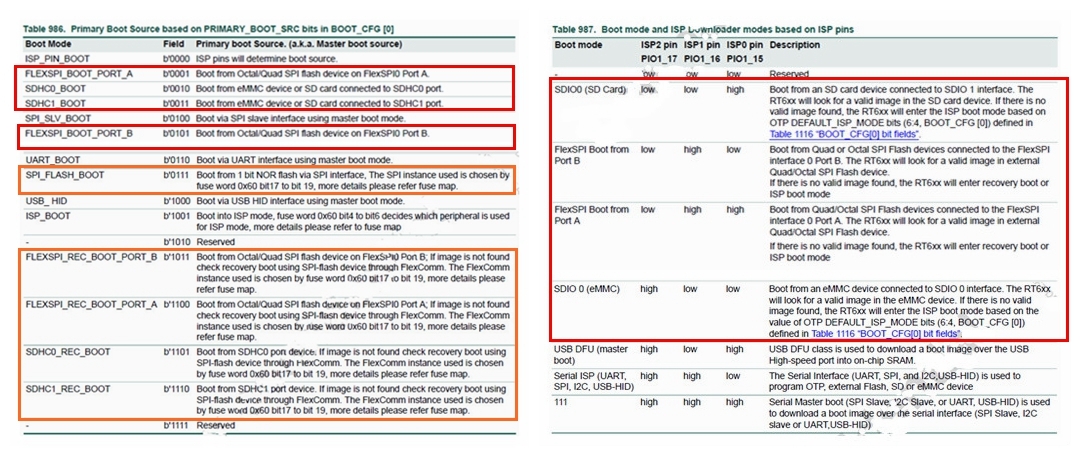

1.2.3 Device Boot模式（Serial NOR/SD/eMMC/1bit Recovery SPI NOR）
Device Boot模式就是直接從選定的外部非易失Device加載Application啟動，這種模式才是i.MXRTxxx最核心的模式，畢竟離線運行Application才是最重要的任務，Device Boot又分為Master Boot（Serial NOR/SD/eMMC）和Recovery Boot（1bit SPI NOR），前者是主動啟動設備，后者是備份啟動設備，當主動啟動設備中的Application失效時，芯片會從備份啟動設備中再嘗試去啟動一次Application，實作雙重保障，
二、Boot Device具體配置
當Boot行為模式選定的是從某一類Boot Device啟動，底下就是配置該Device具體屬性了，假設我們選擇了Serial NOR FLASH，但是Serial NOR只是一類FLASH的統稱，市面上有非常多的Serial NOR芯片，每個芯片特性可能不完全一樣，那么BootROM怎么知道這些不同的Serial NOR芯片的特性呢？還是通過OTP memory來指定，

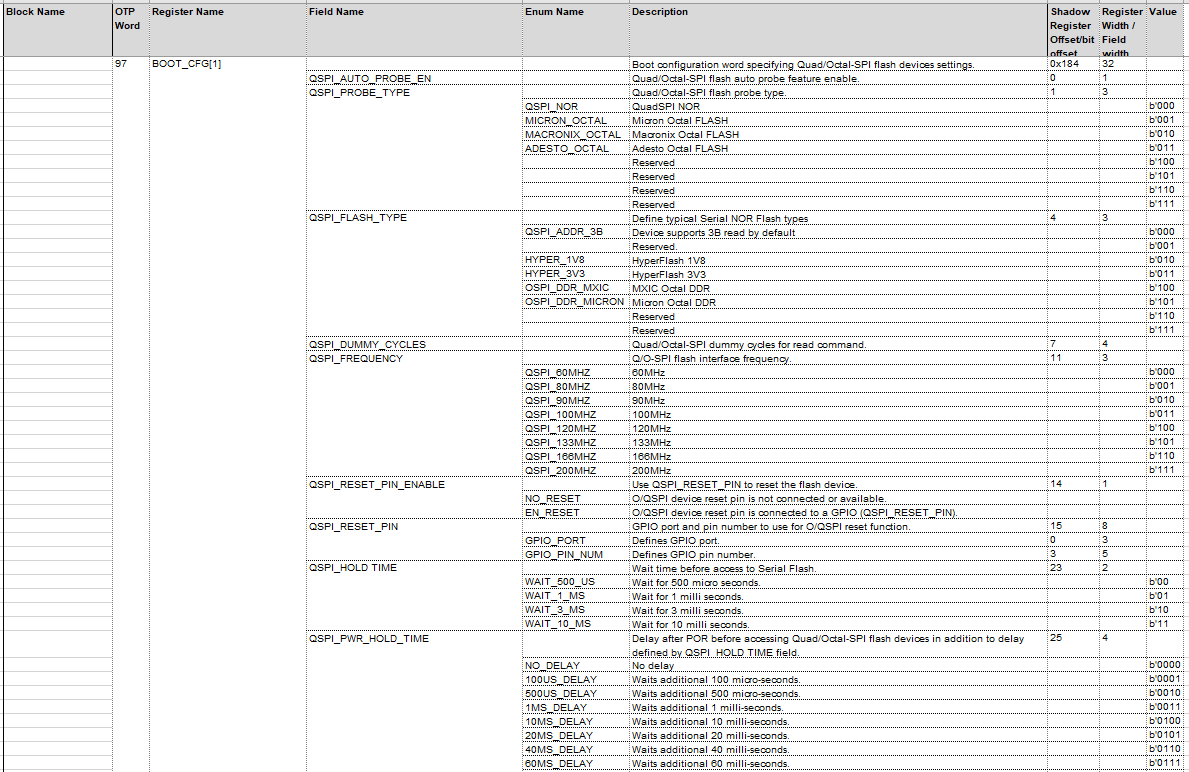

OTP是i.MXRTxxx里一塊特殊的存盤區域，用于存放全部芯片配置資訊，其中有一部磁區域分配給Boot，參考手冊的OTP相關章節中可見所有bit具體定義，這里痞子衡僅貼出一部分用于示例：

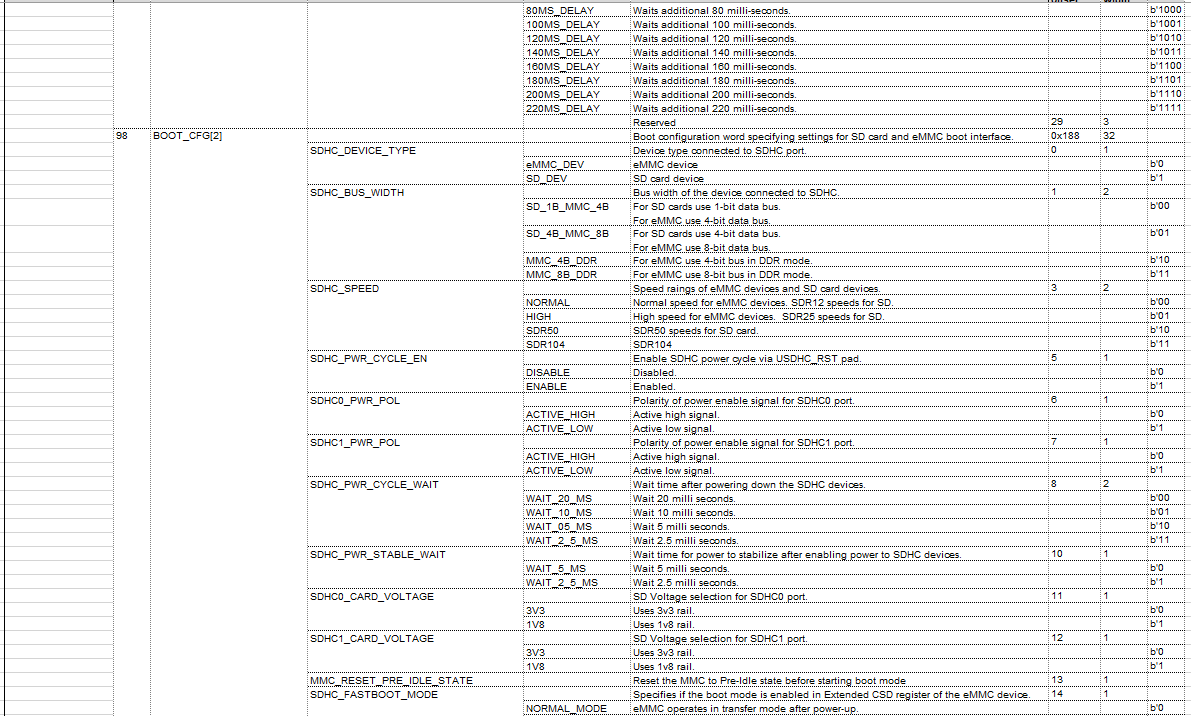

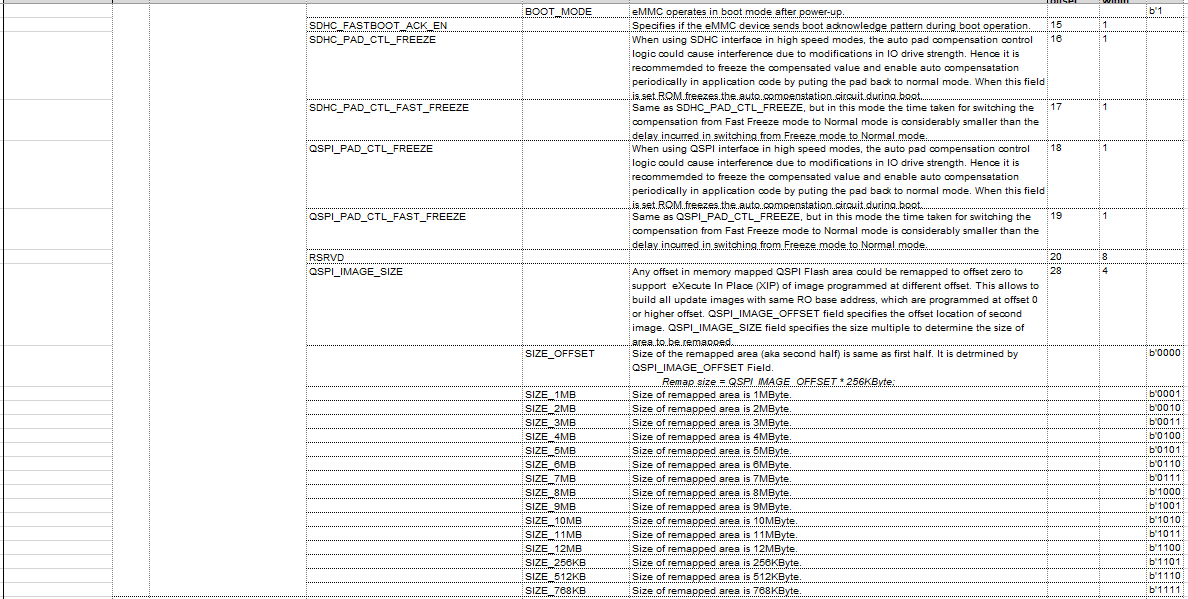

從上表中我們可以看到i.MXRT600上BOOT_CFG[1]，BOOT_CFG[2]共64bit的完整定義，這些定義確實是與具體Boot Device屬性相關的，
這些Boot相關的Fuse定義，在這里逐一解釋意義不大，需要結合具體Boot Device一起來看，痞子衡后續會在介紹每個Boot Device啟動的文章里再進一步分析，
至此，恩智浦i.MX RTxxx系列MCU的Boot配置痞子衡便介紹完畢了，掌聲在哪里~~~
