01、DHCP協議簡介

DHCP(DynamicHost ConfigurationProtocol)，動態主機配置協議，是一個應用層協議，具體可以參考《TCP/IP四層模型》文章，當我們將客戶主機ip地址設定為動態獲取方式時，DHCP服務器就會根據DHCP協議給客戶端分配IP，使得客戶機能夠利用這個IP上網，

DHCP的幾個概念：

DHCPClient：DHCP客戶端，通過DHCP協議請求IP地址的客戶端，DHCP客戶端是介面級的概念，如果一個主機有多個以太介面，則該主機上的每個介面都可以配置成一個DHCP客戶端，交換機上每個Vlan介面也可以配置成一個DHCP客戶端，

DHCPServer：DHCP服務端，負責為DHCP客戶端提供IP地址，并且負責管理分配的IP地址，

DHCPRelay：DHCP中繼器，DHCP客戶端跨網段申請IP地址的時候，實作DHCP報文的轉發功能，

DHCPSecurity：DHCP安全特性，實作合法用戶IP地址表的管理功能，

DHCPSnooping：DHCP監聽，記錄通過二層設備申請到IP地址的用戶資訊，

02、DHCP作業原理

DHCP使用UDP協議作業，采用67（DHCP服務器端）和68（DHCP客戶端）兩個埠號，546號埠用于DHCPv6Client，而不用于DHCPv4，是為DHCPfailover服務，DHCP客戶端向DHCP服務器發送的報文稱之為DHCP請求報文，而DHCP服務器向DHCP客戶端發送的報文稱之為DHCP應答報文，

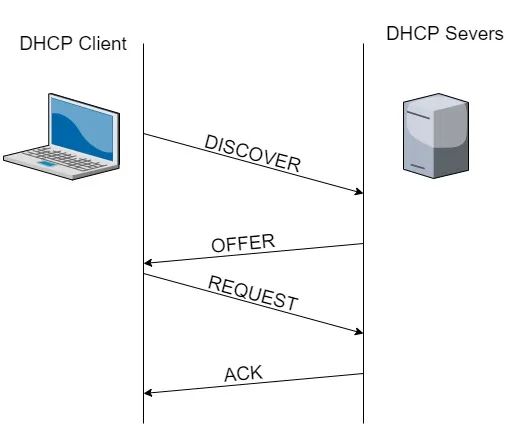

DHCP互動程序共分為4步

第一步：Client端在局域網內發起一個DHCP Discover包，目的是想發現能夠給它提供IP的DHCPServer，

第二步：可用的DHCPServer接收到Discover包之后，通過發送DHCPOffer包給予Client端應答，意在告訴Client端它可以提供IP地址，

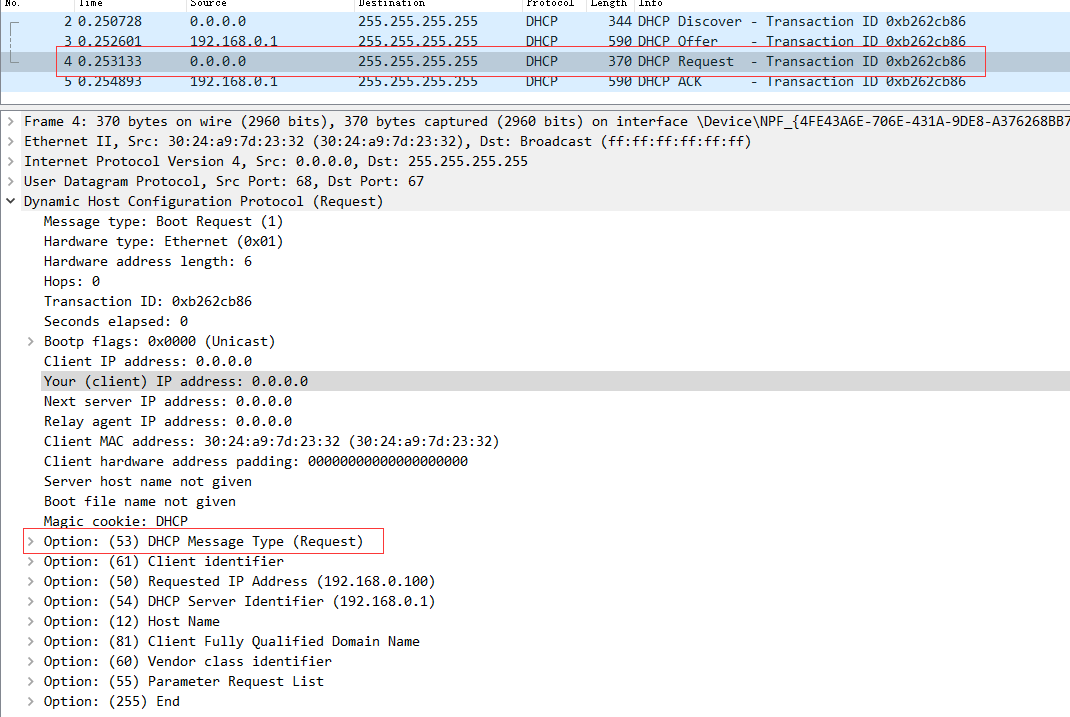

第三步：Client端接收到Offer包之后，發送DHCPRequest包請求分配IP，

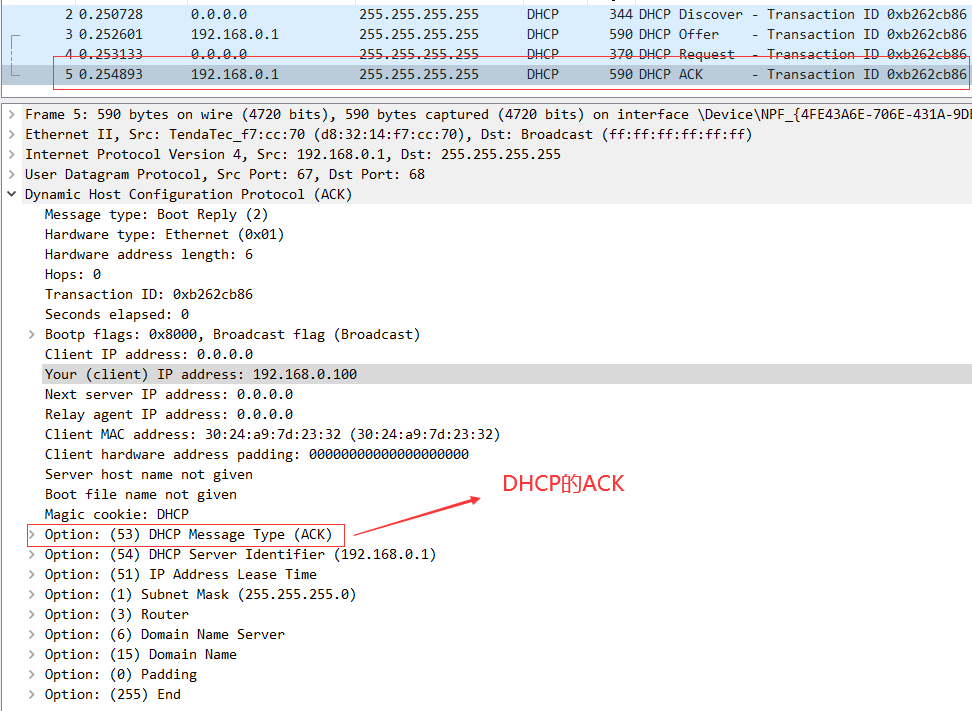

第四步：DHCPServer發送ACK資料包，確認資訊，

03、Wireshark抓包分析

要想抓取到DHCP包，先要保證有可用的DHCP服務器，然后將主機IP地址獲取方式設定為自動獲取，我們的測驗環境是，筆記本設定為DHCP模式，路由開啟DHCP服務，由于筆記本在開機時想路由DHCP去獲取IP，開機時無法迅速打開wireshark軟體進行抓包，我們使用以下命令先斷開主機的網路連接，然后再連接網路，

ipconfig /release
ipconfig /renew

在cmd中可以使用ipconfig/?查看各引數的含義

命令詳解：

(1)ipconfig /release

斷開當前的網路連接，主機IP變為0.0.0.0，主機與網路斷開，不能訪問網路，

(2)ipconfig /renew

更新配接器資訊，請求連接網路，這條命令結束之后，主機會獲得一個可用的IP，再次接入網路，

抓取的資料包如下，注意使用dhcp過濾條件，

鏈接：https://pan.baidu.com/s/1RzvISOkzkVoWOzJDRi5NwQ

提取碼：lpg9

可以清楚看到DHCP的四個步驟，

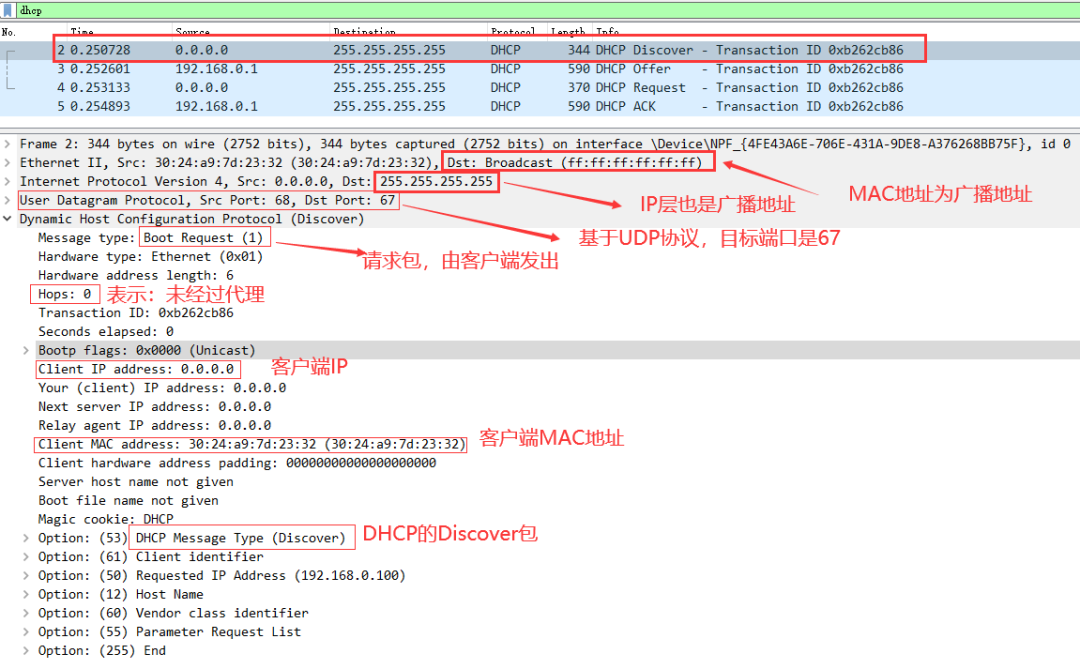

DHCP Discover資料包

在Discover階段，可以看出客戶端發出的是廣播復制，MAC地址廣播相關內容請看《802.3以太網幀》，IP地址廣播相關內容請看《IP協議詳解》，從下圖也可以看出DHCP是基于UDP協議的，采用67（DHCP服務器端）和68（DHCP客戶端）兩個埠號，這個上文講過了，在抓包檔案中證實了，DHCP報文格式基于BOOTP的報文格式，DHCP具體的報文格式并不是本文重點，本文并不會詳細講解DHCP報文中每個位元組的含義，

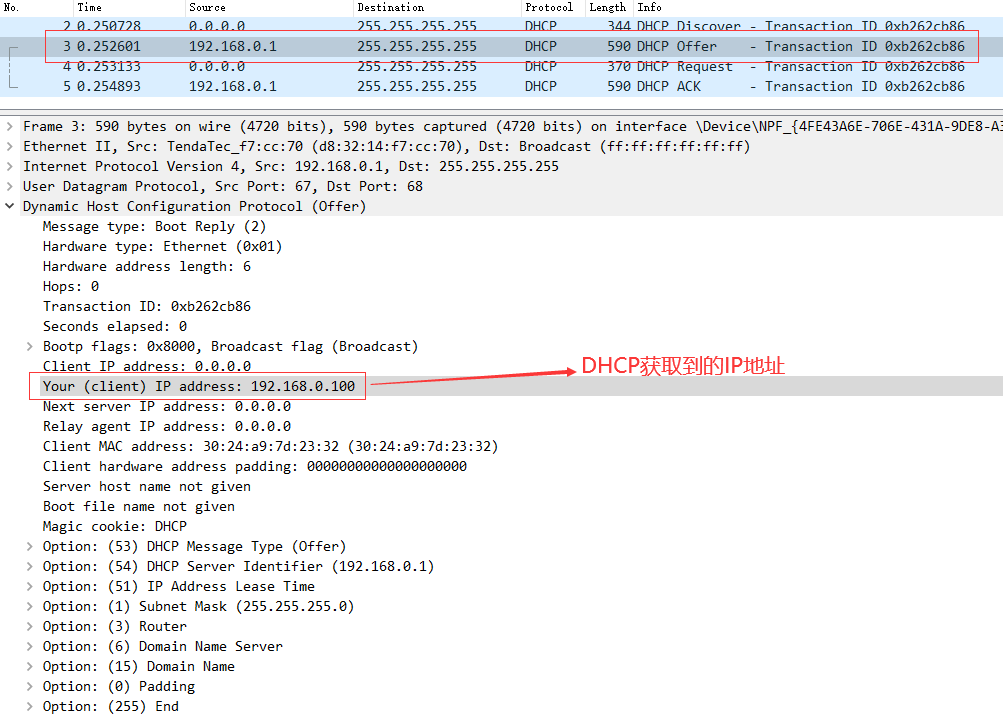

DHCP Offer包

當DHCP服務器收到一條DHCPDiscover資料包時，用一個DHCPOfferr包給予客戶端回應，這一資料報中客戶客戶端獲取到了最重要的IP地址資訊，除此之外，服務器還發送了子網掩碼，路由器，DNS，域名，IP地址租用期等資訊，

DHCP服務器仍然使用廣播地址作為目的地址，因為此時請求分配IP的Client并沒有自己ip,而可能有多個Client在使用0.0.0.0這個IP作為源IP向DHCP服務器發出IP分配請求，DHCP也不能使用0.0.0.0這個IP作為目的IP地址，于是依然采用廣播的方式，告訴正在請求的Client們，這是一臺可以使用的DHCP服務器，
