大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦SE團隊制作的i.MXRT配套DRAM壓力測驗上位機工具，
事情源于痞子衡的技術交流群里的提問，有群友在恩智浦官方技術公眾號 [恩智浦MCU加油站] 里看到的一篇文章 《i.MX RT的DRAM測驗工具使用指南》，這個文章介紹了一個叫i.MXRT DRAM Tester的上位機工具，可以用來驗證i.MXRT平臺SDRAM穩定性，但是文中并沒有給出工具下載地址，并且在恩智浦官網也找不到這個工具下載鏈接，眾所周知，痞子衡一向急人所急，這不就把工具最新版(v0.2.2)搞到了并且放在CSDN供大家下載：
- i.MXRT DRAM Tester下載地址： https://download.csdn.net/download/Henjay724/16098053
這個工具是恩智浦SE團隊一位資深工程師Gavin（就坐在痞子衡工位附近）獨立開發的，原本僅用于內部測驗，因此沒走正規的測驗發布流程，無法放到公司官網上，這個工具幫助SE團隊輔助定位了不少SDRAM相關的客戶支持問題，確實是個利器，
關于工具的使用方法，安裝包里的使用指南檔案已經很詳細了，痞子衡再簡單概括一下它的作業原理：
1. 工具需借助i.MXRT芯片內部BootROM的ISP下載功能，因此需要將i.MXRT芯片的Boot Mode引腳調到2'b01狀態，

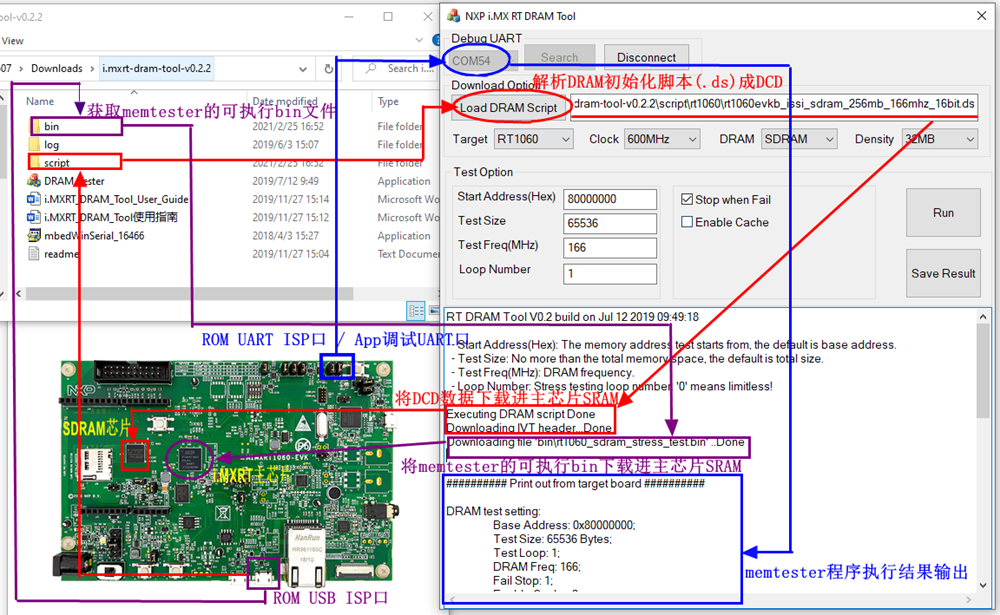

2. 借助ROM ISP功能（下載口首選USB，當然UART也行），工具通過下載口將DCD資料（工具會決議用戶DRAM初始化腳本(.ds)生成BootROM能識別的DCD）下載進i.MXRT內部SRAM，DCD資料后續會被BootROM決議以完成SDRAM控制器（SEMC）的配置，（下圖紅色流線）
3. 工具繼續將memtester可執行bin檔案下載到i.MXRT內部SRAM運行，（下圖紫色流線）
4. memtester程式是預先編譯好的，只依賴i.MXRT最小系統，它會通過串口輸出SDRAM壓力測驗結果，（下圖藍色流線）
Note：關于選擇UART當下載口，目前測驗下來發現使用普通外接USB轉串口模塊不能正常作業，必須使用EVK板載DAPLink除錯器配套虛擬串口，原因待查明，
i.MXRT DRAM Tester工具雖好，但目前僅支持i.MXRT1050/1020/1060，并且沒有后續明確更新計劃，鑒于此，痞子衡計劃做一個全新上位機工具MCUTestSuite，會將memtester功能整合進去，設計思路是完全不依賴MCU主芯片特性（比如BootROM），僅借助除錯器(J-Link/DAP-Link)來實作一系列測驗功能（coremark, dhrystone, memtester, power等等），重點關注通用性和擴展性，敬請關注這個新專案：
- MCUTestSuite工具專案：https://github.com/JayHeng/NXP-MCUTestSuite
