1、簡介

這篇文章介紹一個好用的抓包工具Wireshark，用來獲取網路資料封包，包括HTTP、TCP、UDP等網路協議包，

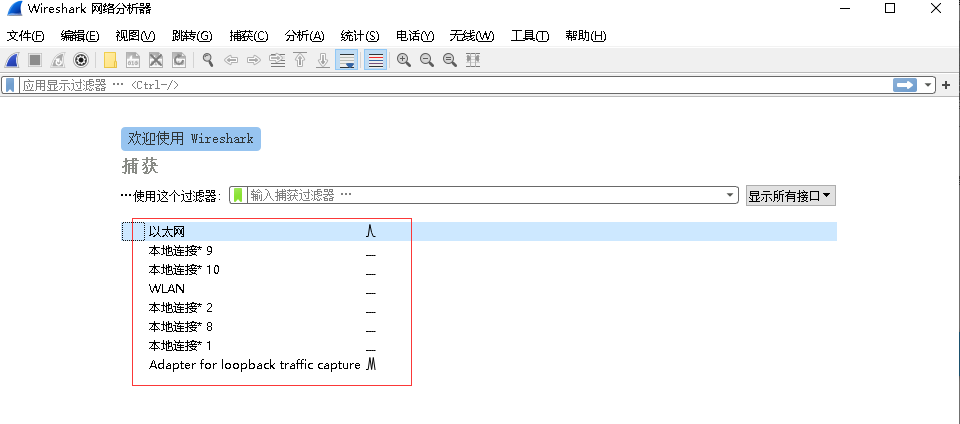

開始界面

wireshark是捕獲機器上的某一塊網卡的網路包，當你的機器上有多塊網卡的時候，你需要選擇一個網卡，直接雙擊上面的某個網卡即可，

2、Wireshark視窗

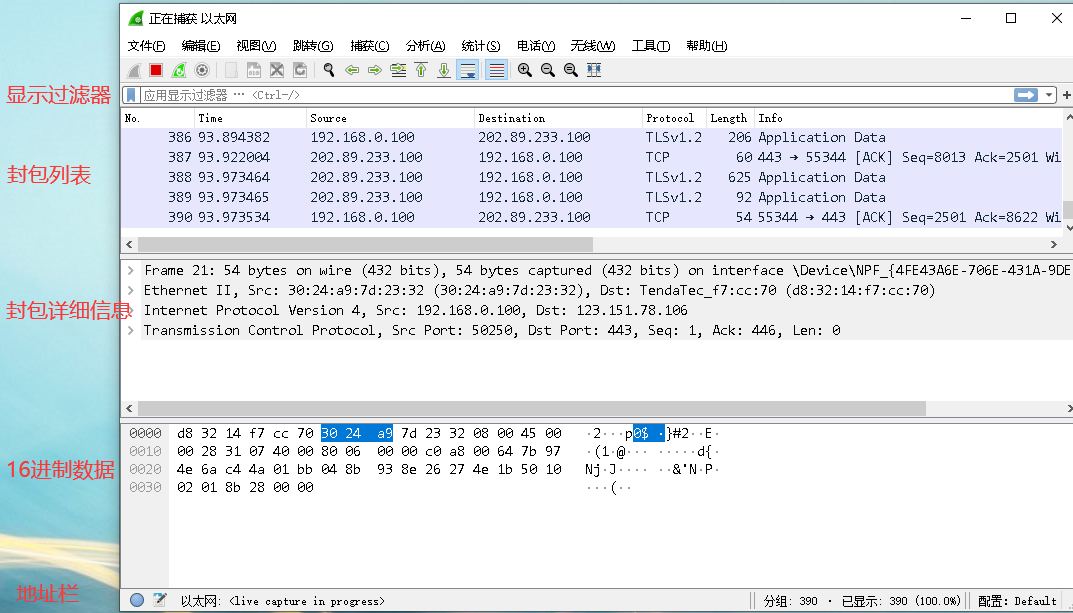

Wireshark 視窗介紹：

WireShark 主要分為這幾個界面：

1. Display Filter(顯示過濾器)，用于過濾，

2. Packet List Pane(封包串列)，顯示捕獲到的封包，有源地址和目標地址，埠號，顏色不同，代表，

3. Packet Details Pane(封包詳細資訊),顯示封包中的欄位，

4. Dissector Pane(16進制資料)，

5. Miscellanous(地址欄，雜項)，

常用操作按鈕

①開始捕獲，②停止捕獲，③重新捕獲

3、Wireshark顯示過濾

使用過濾是非常重要的，初學者使用wireshark時，將會得到大量的冗余資訊，在幾千甚至幾萬條記錄中，以至于很難找到自己需要的部分，搞得暈頭轉向，

過濾器會幫助我們在大量的資料中迅速找到我們需要的資訊，

比如上圖的過濾方式，只會顯示TCP埠為5005的通信資料包，

注意：這里設定的是顯示過濾是只顯示，實際上wireshark還是會抓取這個網卡上的所有資料包，

過濾器有兩種：

一、顯示過濾器

就是主界面上那個，用來在捕獲的記錄中找到所需要的記錄，

二、捕獲過濾器

用來過濾捕獲的封包，以免捕獲太多的記錄，在捕獲->捕獲過濾器中設定，這種適用于只抓取某個通道的通信，

保存顯示過濾

通常情況下，我們在作業中每次打開wireshark都是抓取同樣型別的資料，比如公司產品的默認TCP的埠是5005，也就是上面的tcp.port== 5005，我們不希望每次打開wireshark時都重新輸入一遍過濾運算式，我們可以保存下來，

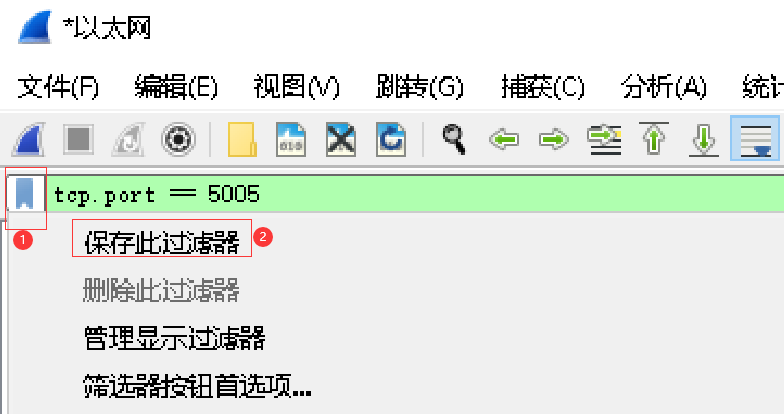

再輸入運算式后，點擊左側的書簽按鈕，選擇保存此過濾器，

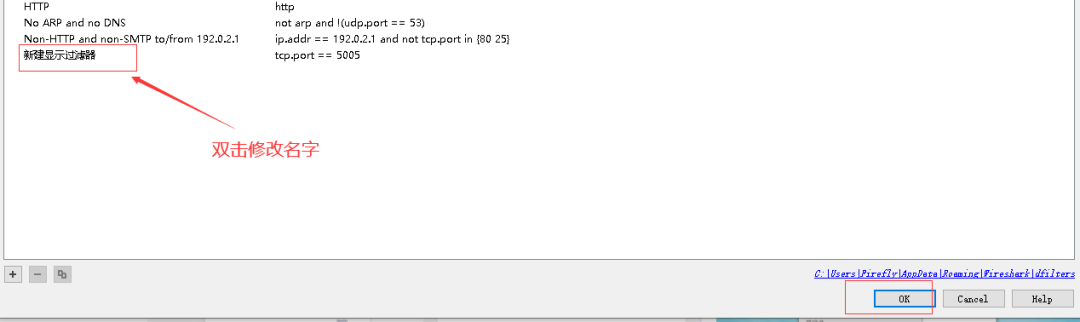

然后修改名字，

下次點擊左側書簽，可以直接選擇這個保存顯示過濾條件，不用重復輸入，

4、過濾運算式的規則

1. 協議過濾

比如TCP，只顯示TCP協議，

2. IP 過濾

比如ip.src =https://www.cnblogs.com/Fireflycjd/p/=192.168.1.102 顯示源地址為192.168.1.102，

ip.dst==192.168.1.102, 目標地址為192.168.1.102，

3. 埠過濾

tcp.port ==80, 埠為80的，

tcp.srcport == 80, 只顯示TCP協議的為埠為80的，

4. Http模式過濾

http.request.method==”GET”, 只顯示HTTPGET方法的，

5. 邏輯運算子為AND/ OR

常用的過濾運算式：

5、封包詳細資訊

封包詳細資訊(Packet Details Pane)面板是我們最重要的，用來查看協議中的每一個欄位，

各行資訊分別為：

Frame: 物理層的資料幀概況，

Ethernet II: 資料鏈路層以太網幀頭部資訊，

Internet Protocol Version 4: 互聯網層IP包頭部資訊，

Transmission Control Protocol: 傳輸層的資料段頭部資訊，此處是TCP，

Data：應用層的資訊，

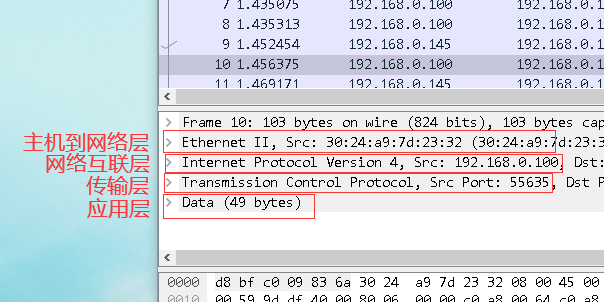

wireshark與對應的TCP/IP四層模型

詳細的使用wireshark抓取資料包，分析TCP/IP協議簇的IP首部位元組，TCP首部位元組等等，請看專欄《STM32網路開發》，

6、自動保存

開發中，我們有時候需要抓取某個設備運行程序中一段時間的資料，可能是幾天，甚至十幾天，如果我們按照上面的方法，抓取資料，運行一段時間，wireshark一直在抓取資料，運行幾個小時后，在記憶體小的PC上就崩潰了，這個時候我們需要wireshark抓取一段時間，自動保存一下，

設定方法：捕獲->選項->輸出，

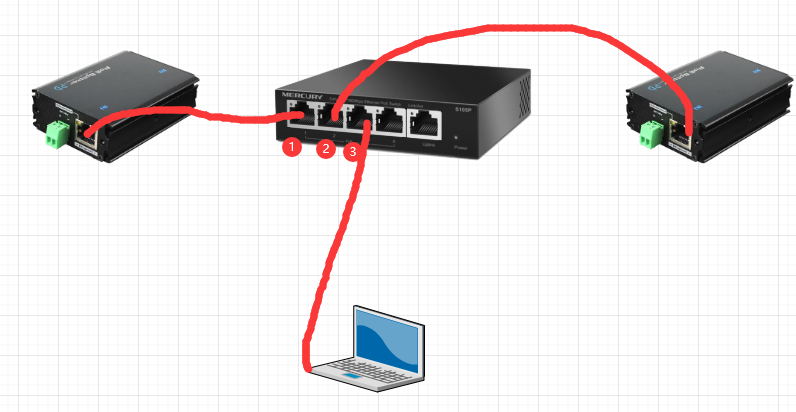

在實際專案中，有些嵌入式設備并不是和PC進行資料通信，可能與另一臺嵌入式設備通信，這時候我們要借助帶有埠鏡像的交換機進行資料監控，如下圖，將交換機埠配置成3是2的鏡像，配合wireshark的自動保存功能，可以監控一個網路設備的全部資料包，

7、Wireshark的統計功能

Wireshark的一個強大的功能在于他的統計工具，使用Wireshark的時候我們有各種型別的工具可供選擇，

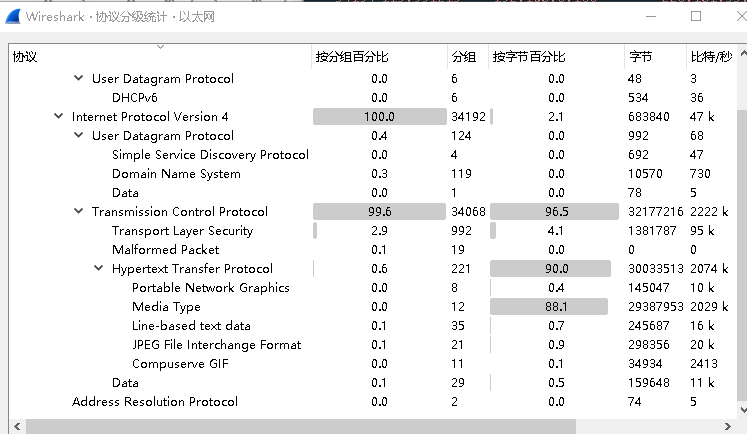

比如協議分級，協議分級統計視窗顯示為，捕捉檔案包含的所有協議和樹狀分支；分組百分比永遠按照的是相同協議層，

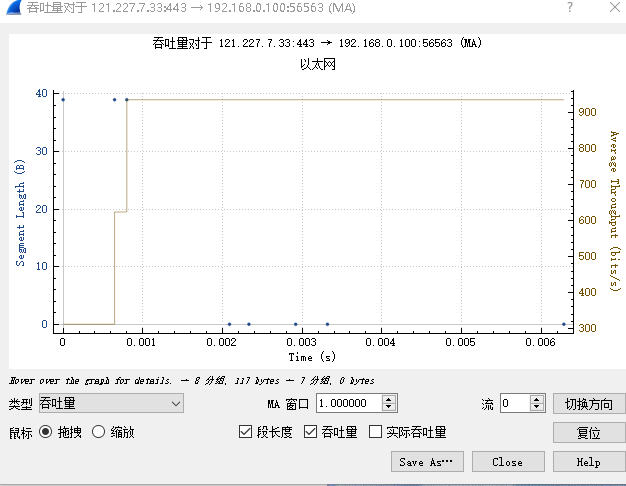

再比如可以展示TCP的吞吐量，

這些統計功能是wireshark的重要功能，運維作業人員，網路維護人員使用的比較多，嵌入式或單片機網路開發，還是以TCP/IP協議簇抓包分析為主，詳細的統計功能這里不再詳解，

點擊查看本文所在的專輯，STM32F207網路開發
