01、基礎問題
1.1、芯片資料介面
?
RTL8201E（L）是一種單芯片/單埠快速以太網物理接收器，支持MII介面，RMII介面，SNI介面，
MII介面和RMII介面切換在8.1.1章節有講到，如下圖：
?
選擇MII介面，把COL/SNI腳拉低，

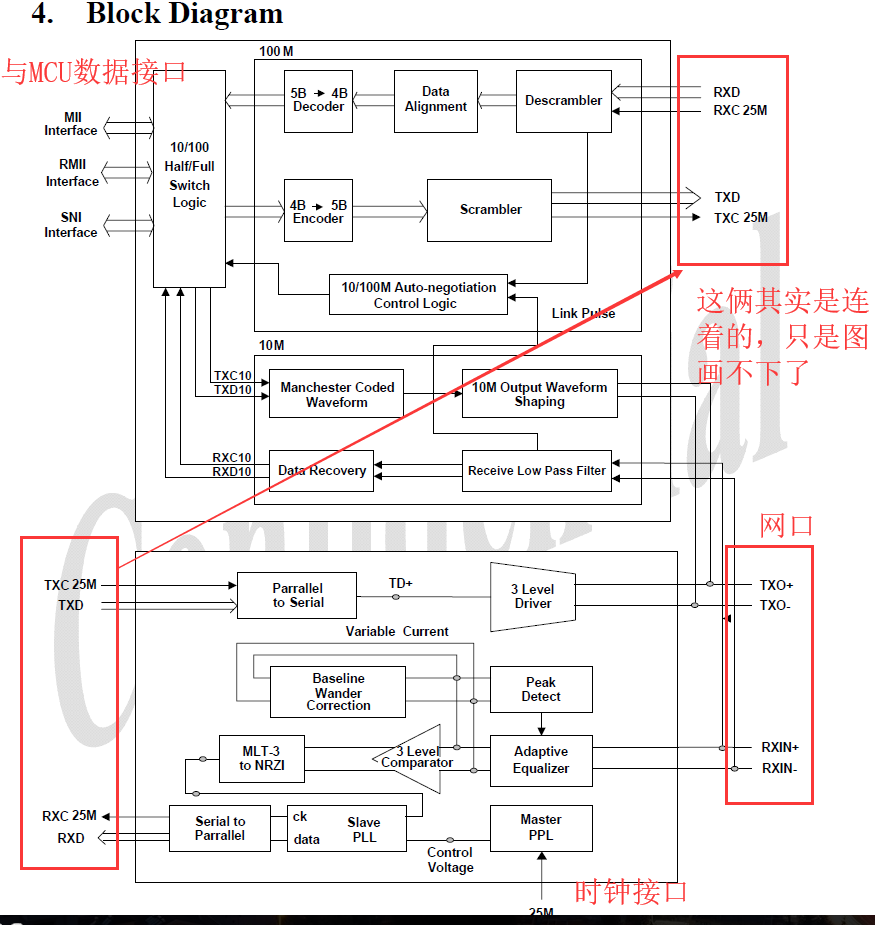

RTL8201E的框圖如下
?

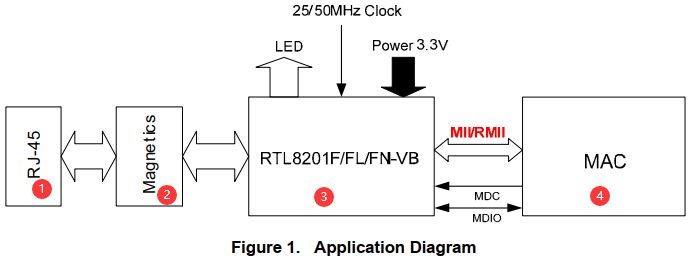

和MCU連接的系統框圖如下：
?

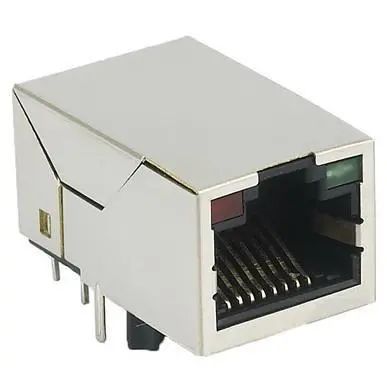

①RJ45也就是網口，就是我們常見的網口，如下圖：
?

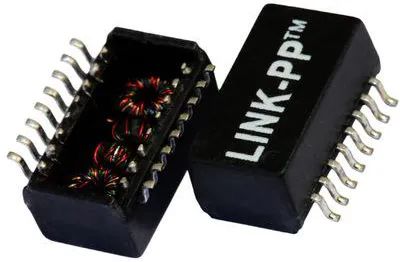

②magnetics，直譯磁性元件，這里的通常叫法為：網路變壓器，網路變壓器又名網路隔離變壓器、以太網變壓器、網路濾波器，主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用，如下圖
?

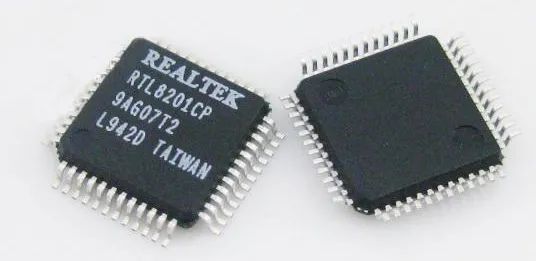

③PHY芯片，中文可稱之為埠物理層，PHY連接一個資料鏈路層的設備（MAC）到一個物理媒介，如光纖、銅纜線或網線等，也就是本文重點講解的內容，如下圖
?

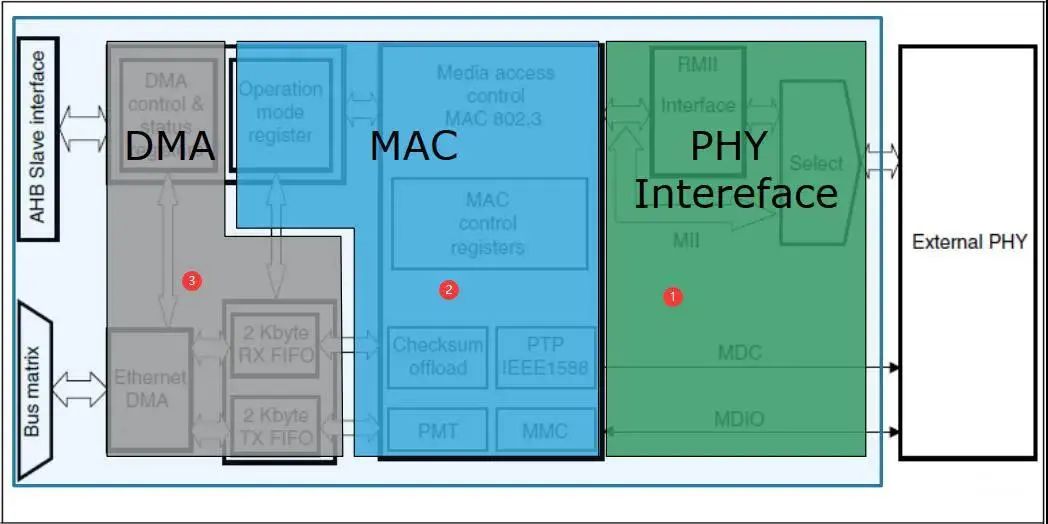

④MAC部分，主要是STM32的ETH外設部分，這方面之前的文章已經講解過了
?
涉及到的文章有《STM32網路之SMI介面》《STM32網路之MII和RMII介面》《STM32網路電路設計》《STM32網路之MAC控制器》《STM32網路之DMA控制器》《STM32網路之中斷》，
1.2、芯片地址
MCU如何選擇PHY芯片的地址，參看芯片的SMI介面

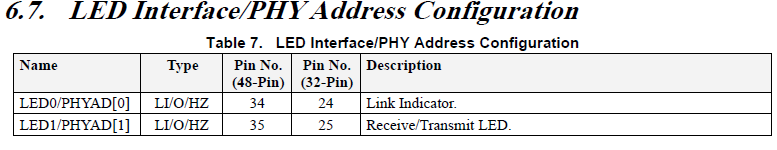

RTL8201的PHY地址經過兩個管腳配置的
?
在這里我們看出，這兩個管腳和LED燈的管腳是復用的
?

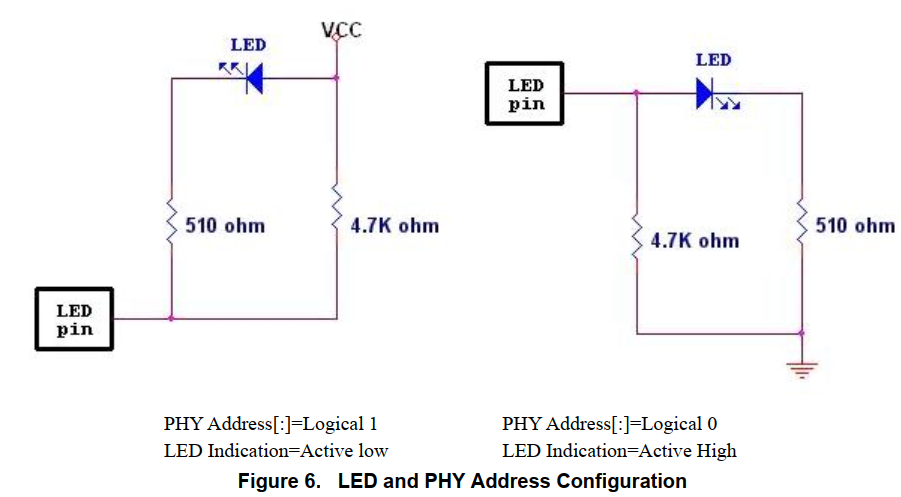

為了減少RTL8201EL的引腳數，LED引腳和PHY地址引腳復用，額外的捆綁考慮和LED使用必須被考慮，為了避免爭用，具體的來說，當LED的輸出被直接用來驅動LED時，每一個輸出驅動的活躍狀態依賴于相應的PHAD輸入在上電和復位采樣的邏輯電平，例如，如圖6(左側)顯示，如果一個給定的輸入電阻PHYAD拉高，那么相應的輸出將被配置為低電平驅動，在右邊，我們可以看到，如果一個給定的輸入電阻拉低PHYAD然后相應的輸出將被配置為一個高電平驅動，PHY地址配置腳不應該直接和VCC或GND相連，但是一個電阻(比如5.1KΩ)拉高或拉低，如果沒有LED指示燈，LED的路徑組件（LED+ 510Ω）可以被洗掉，
?

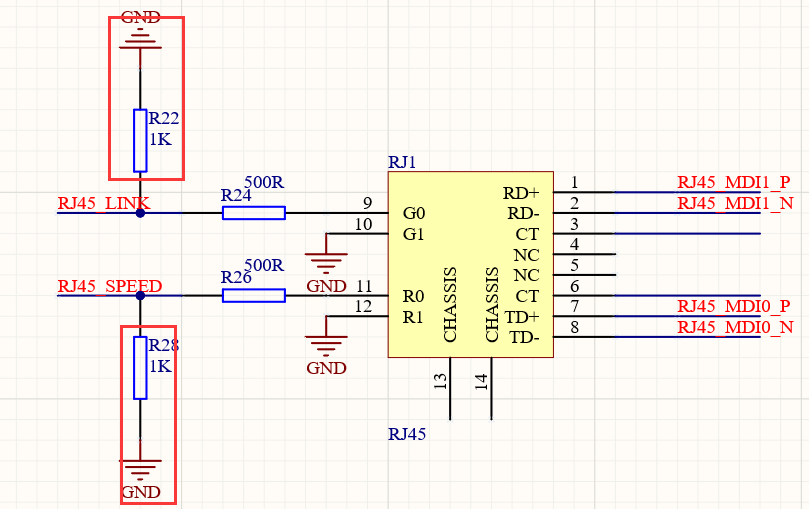

查看PCB得知，我們的控制卡PHY的地址是0
1.3、時鐘源的選擇
?

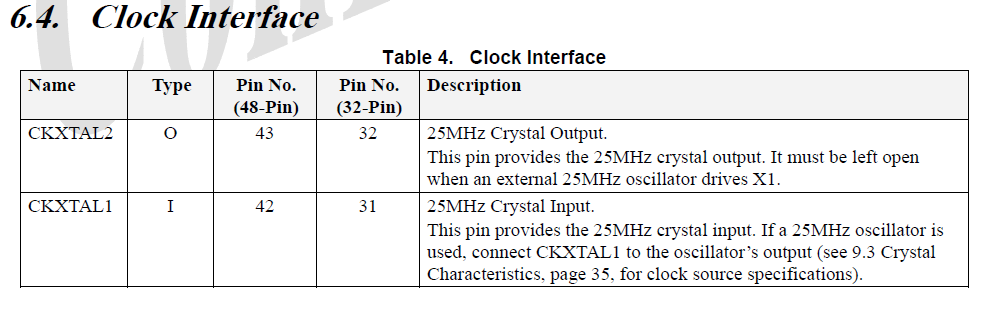

CKXTAL2 25MHz晶振輸出（25MHzCrystal Output）：該引腳提供25MHz晶振輸出，當X1用一個外部的25MHz振蕩器驅動時該引腳必須懸空，
CKXTAL1 25MHz晶振輸入（25MHzCrystalInput）：該引腳提供25MHz晶振輸入，如果使用一個25MHz的振蕩器，連接X1到振蕩器的輸出，參見9.3節對時鐘源的說明，
?

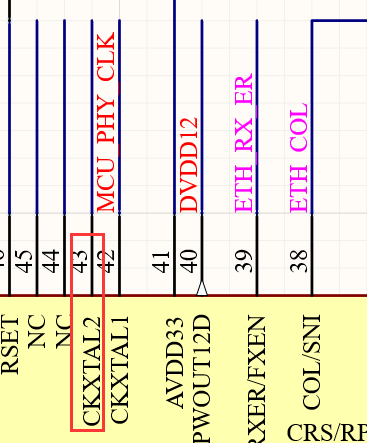

我們使用MCU的MCO1提供時鐘，查看電路圖，X2是懸空的，
備注：
如果使用25MHz無源晶振，兩個腳都需要連接，和MCU的無源晶振連接相同，關于晶振方面知識，可以參考《晶振原理講解》，
02、暫存器
PHY暫存器是由IEEE802.3定義的，一般通過SMI對PHY進行管理和控制,也就是讀寫PHY內部暫存器，PHY暫存器的地址空間為5位，可以定義0~31共32個暫存器，IEEE802.3定義了0~15這16個暫存器的功能，16~31暫存器由芯片制造商自由定義，
暫存器0、暫存器1和暫存器15講解以及IEEE802.3官方檔案，請看《PHY暫存器》，
自定義暫存器16
獲取PHY芯片的鏈接速度

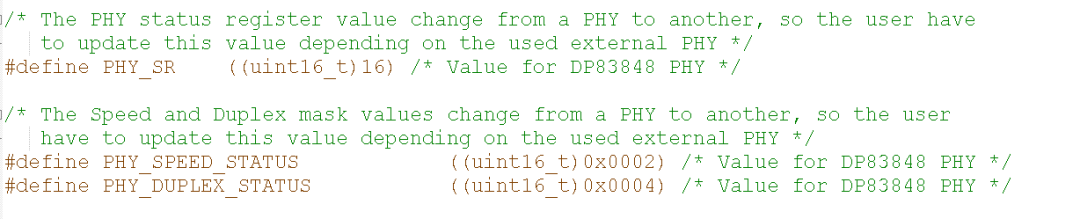

ST官方庫檔案的驅動在stm32f2x7_eth_conf.h最后部分
?
ST官方使用的是DP83848芯片，暫存器16可以用來獲取芯片的速度，這個暫存器就是DP83848芯片廠家自定義的暫存器，所以在移植STM32官方代碼時注意這個問題，
我們使用的RTL8201芯片也是并不是這樣的

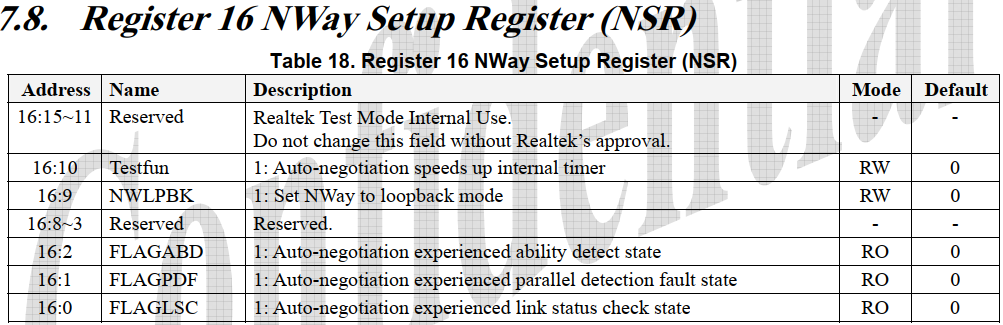

暫存器16 Nway設定暫存器
?
翻譯成中文如下
|
Address |
Name |
Decription |
|
15~11 |
保留 |
Realtek測驗模式內部使用 未經Realtek批準，請勿更改此欄位， |
|
10 |
Testfun |
為1時，自送協商內部加速定時器 |
|
9 |
NWLPBK |
為1時，設定NWay為回送模式 |
|
8~3 |
保留 |
|
|
2 |
FLAGABD |
為1時，自動協商進入性能檢測狀態 |
|
1 |
FLAGPDF |
為1時，自動協商遭遇硬性檢測故障情況 |
|
0 |
FLAGLSC |
為1時，自動協商進入連接狀態檢查 |
其他暫存器并非必須的暫存器，重要的暫存器0和暫存器1已經在《PHY暫存器》講解過了，
RTL8201資料下載：
鏈接：https://pan.baidu.com/s/1hKQcp9KCyICbTiZRANTiZA
提取碼：wkr1
硬體原理圖和PCB開源地址：
https://github.com/strongercjd/STM32F207VCT6
點擊查看本文所在的專輯，STM32F207網路開發
