痞子衡嵌入式：在i.MXRT啟動頭FDCB里使能串行NOR Flash的DTR模式

　　大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是在FDCB里使能串行NOR Flash的DTR模式，

　　前兩篇文章 《IS25WP系列Dummy Cycle設定》 與 《IS25LP系列Dummy Cycle設定》， 痞子衡均是設定Flash的Fast Read Quad I/O SDR模式去啟動的，但最近在恩智浦官方論壇上，有不止一個客戶需要使能Flash的DTR模式去啟動，他們似乎都遇到了小問題，難道DTR模式藏著什么玄機？走，跟痞子衡去瞧瞧：

一、什么是DTR模式？

　　DTR是Dual Transfer Rate的縮寫，即在時鐘信號SCK的雙邊沿均觸發資料傳輸，DTR有時候跟另一個名詞DDR會混用，DDR是Double Data Rate的縮寫，反正這兩個名詞均表示雙邊沿觸發的意思，跟SDR單邊沿觸發相比快了一倍（同等SCK頻率下而言），下面痞子衡結合i.MXRT的FlexSPI外設來對比介紹SDR模塊與DDR模式的區別：

1.1 FlexSPI的DTR輸入輸出

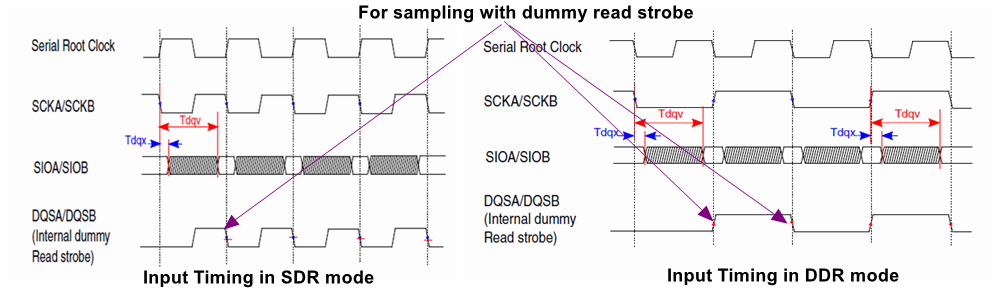

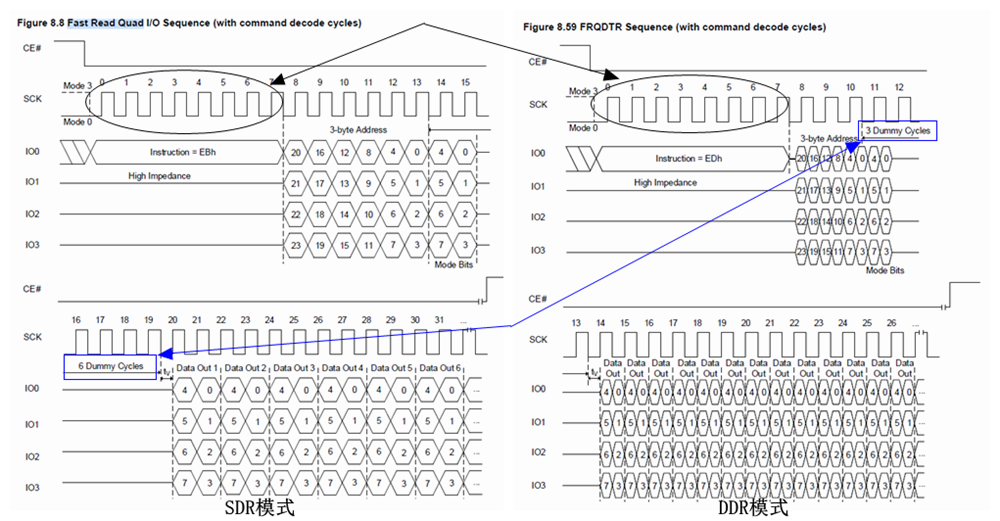

　　下圖是FlexSPI的輸入時序圖（FlexSPI從Flash讀取存盤資料），左邊是SDR模式，可以看到FlexSPI是在DQS的下沿才會去鎖存一次SIO上的資料，右邊是DDR模式，FlexSPI外設在DQS的上沿和下沿都會去鎖存一次SIO上的資料，注意不管是SDR模塊還是DDR模式，DQS信號都是與SCK同頻的，

Note: 關于DQS信號的意義，可以去看痞子衡的舊文 《串行NOR Flash的DQS信號功能簡介》，FlexSPI外設的DQS信號既可以來自真實的Flash器件輸出，也可以從i.MXRT的DQS引腳loopback（回環），

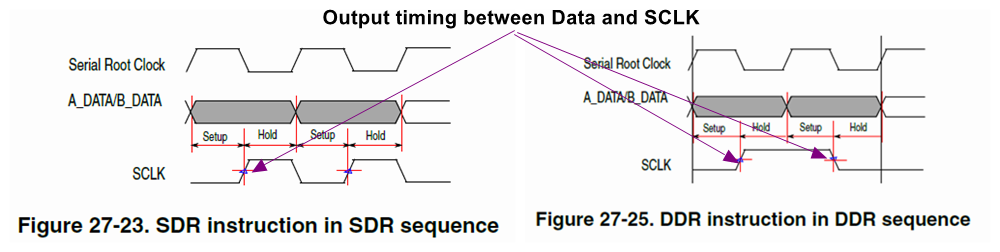

　　再來看FlexSPI的輸出時序圖（FlexSPI給Flash發送地址，模式等），左邊是SDR模式，Flash器件應在SCK的上沿去鎖存DATA (SIO)上的資料，右邊是DDR模式，Flash器件需要在SCK的上沿和下沿都去鎖存DATA (SIO)上的資料，

1.2 Fast Read Quad I/O DTR時序

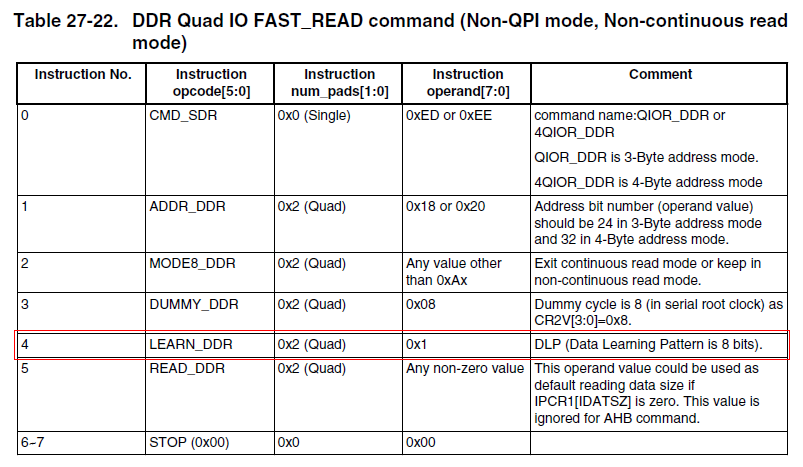

　　了解了SDR與DDR模式區別，我們再來看LUT里Quad I/O Read DDR傳輸序列，它由CMD_SDR + RADDR_DDR + MODE8_DDR + DUMMY_DDR + LEARN_DDR（可選） + READ_DDR + STOP七個子序列組成，如下表所示，

Note: 特別注意，雖然存在CMD_DDR子序列，但Quad I/O Read DDR傳輸下發送命令規定使用CMD_SDR子序列，

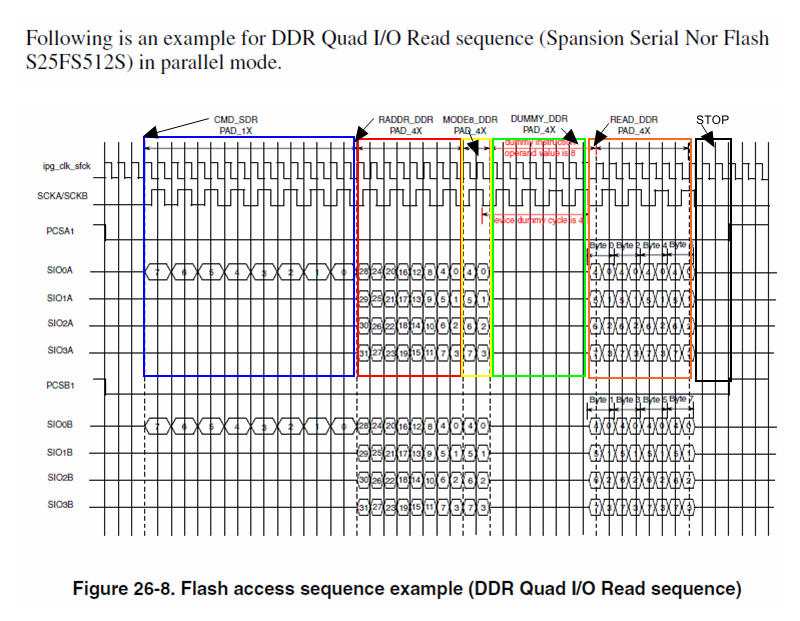

　　從引腳信號上來看，完整Quad I/O Read DDR傳輸時序如下圖所示，下圖是以兩片四線S25FS512S組parallel mode（八線）來示例的，如果是常見的individual mode，我們僅關注PCSA1相關的信號時序即可，

1.3 DTR下實際Dummy Cycle輸出與LUT中設定值關系

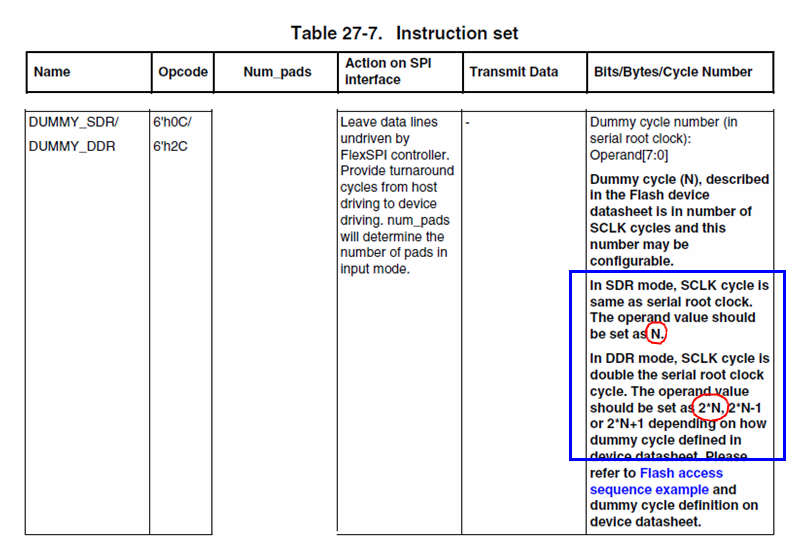

　　從Flash器件端來看，實際Dummy Cycle輸出數是跟SCK信號周期數一一對應的，在SDR模式下，在Dummy Cycle序列時間內，有多少個SCK周期，即是有多少個Dummy Cycle數，填進LUT的Dummy Cycle也是這個值，這個沒有疑義，那么在DDR模式，填入LUT的Dummy Cycle值與SCK周期數是什么關系呢？翻看FlexSPI章節，在LUT指令集表格里有答案，此時Dummy Cycle值應該是實際SCK周期數的2倍（可能有+/-1，需要看Flash手冊），這是因為LUT中Dummy Cycle值是與FlexSPI外設端的Serial Root Clk數一一對應的：在SDR模式下，Serial Root Clk周期等于SCK周期；而在DDR模式下，Serial Root Clk周期只有SCK周期的一半，

1.4 DTR下支持的最高SCK頻率

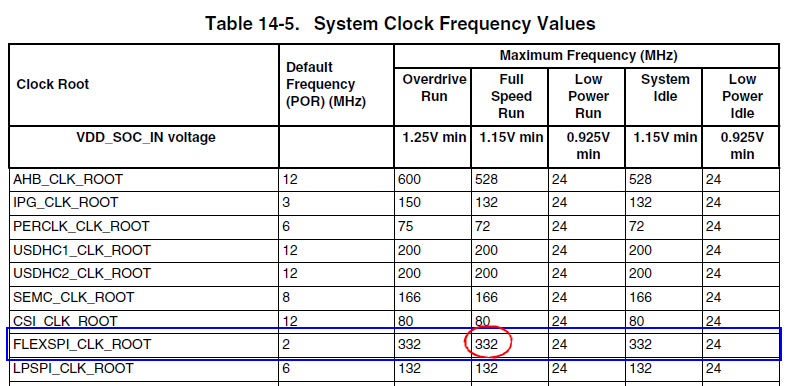

　　上面在講Dummy Cycle值的時候提到了Serial Root Clk概念，這個其實就是FlexSPI模塊本身的作業時鐘，目前已量產的i.MXRT型號（包括i.MXRT1010/1020/1050/1060/1170），其FLEXSPI_CLK_ROOT最高頻率均是332MHz（下表來自i.MXRT1050系列手冊），

　　在332MHz FLEXSPI_CLK_ROOT頻率下，DTR模式SCK頻率理論上最高可以到166MHz，這個沒有疑義，但是SDR模式SCK頻率理論上最高也是166MHz，因為SDR模式下，只保證了在166MHz FLEXSPI_CLK_ROOT頻率下時序可靠（別問，問就是FlexSPI就是這么設計的），

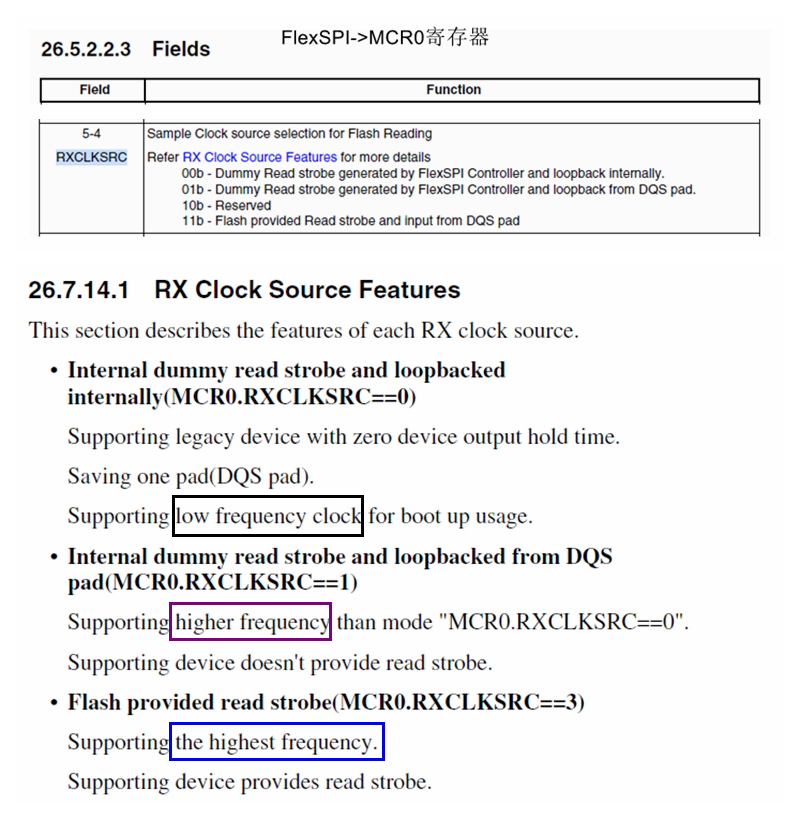

　　具體SCK能配到多高的頻率跟FlexSPI模塊一個暫存器的配置值有關，即FlexSPI->MCR0[RXCLKSRC]，RXCLKSRC配置的是DQS信號的來源，DQS信號一共有三種來源：無DQS自回環（支持的SCK頻率最低），有DQS自回環（支持的SCK頻率升高），來自外部Flash器件的DQS引腳（支持的SCK頻率最高），

　　那么RXCLKSRC三種配置下，SCK分別能達到多高頻率呢？這需要查看i.MXRT芯片的datasheet，在 FlexSPI input/read timing 小節里有詳細介紹，痞子衡整理如下：

二、在客戶問題中實戰

　　了解了上面DTR模式基礎知識后，我們去恩智浦官方論壇找兩個相關問題實踐一下，

2.1 Flash型號IS25LP064A

　　先來看第一個問題 《i.MX RT1021 + IS25LP064A XIP flash in DDR mode settings》，這個客戶使用的Flash型號是IS25LP064A，客戶已經修改了FDCB頭，但是他犯了一個比較嚴重的錯誤，他使用了CMD_DDR來發送命令而不是CMD_SDR，這顯然不符合Flash時序規范，

　　此外，該款Flash在DTR模式下最高能支持到66MHz，客戶在FDCB里配置SCK頻率為 kFlexSpiSerialClk_60MHz 是沒問題的，這個速度下DTR模式需要4個SCK周期做Dummy Cycle，Flash器件里的默認值3按說不符合要求，但實測啟動也沒問題，

　　下面痞子衡給一個適用的FDCB頭（50MHz SCK，DTR模式，LUT里等效Dummy Cycle值是0x2 + 0x4，即6個Dummy Cycle），想同步修改Flash器件里的Dummy Cycle值去規范地調高SCK頻率到60MHz，請參考 《IS25LP系列Dummy Cycle設定》，

const flexspi_nor_config_t qspiflash_config = {
    .memConfig =
        {
            .tag              = FLEXSPI_CFG_BLK_TAG,
            .version          = FLEXSPI_CFG_BLK_VERSION,
            // 設定 FlexSPI->MCR0[RXCLKSRC] 為 1
            .readSampleClkSrc = https://www.cnblogs.com/henjay724/archive/2021/04/20/kFlexSPIReadSampleClk_LoopbackFromDqsPad,
            .csHoldTime       = 3u,
            .csSetupTime      = 3u,
            // 使能 DDR 模式
            .controllerMiscOption = kFlexSpiMiscOffset_DdrModeEnable | kFlexSpiMiscOffset_SafeConfigFreqEnable,
            .sflashPadType    = kSerialFlash_4Pads,
            // 設定 DDR 模式下作業頻率
            .serialClkFreq    = kFlexSpiSerialClk_50MHz,
            .sflashA1Size     = 8u * 1024u * 1024u,
            .lookupTable =
                {
                    // Read LUTs
                    [4*CMD_LUT_SEQ_IDX_READ]     = FLEXSPI_LUT_SEQ(CMD_SDR,   FLEXSPI_1PAD, 0xED, RADDR_DDR, FLEXSPI_4PAD, 0x18),
                    // MODE8_DDR子序列等效2個cycle，DUMMY_DDR子序列里還需設定4個cycle，總計3個SCK周期
                    [4*CMD_LUT_SEQ_IDX_READ + 1] = FLEXSPI_LUT_SEQ(MODE8_DDR, FLEXSPI_4PAD, 0x00, DUMMY_DDR, FLEXSPI_4PAD, 0x04),
                    [4*CMD_LUT_SEQ_IDX_READ + 2] = FLEXSPI_LUT_SEQ(READ_DDR,  FLEXSPI_4PAD, 0x04, STOP,      FLEXSPI_1PAD, 0x00),
                },
        },
    .pageSize           = 256u,
    .sectorSize         = 4u * 1024u,
    .blockSize          = 64u * 1024u,
    .isUniformBlockSize = false,
};

2.2 Flash型號IS25WP064D

　　再來看第二個問題 《i.MX RT106x + IS25WP064D QSPI DDR mode》，這個客戶使用的Flash型號是IS25WP064D，客戶也修改好了FDCB頭，由于Flash器件本身最高能支持80MHz DTR模式，于是這個客戶就想在FDCB里將SCK頻率設為 kFlexSpiSerialClk_80MHz，但是Flash本身沒有DQS信號，FlexSPI端僅能從DQS引腳loopback，這種情況下FlexSPI最高僅能支持66MHz DTR，這顯然不符合FlexSPI規范，

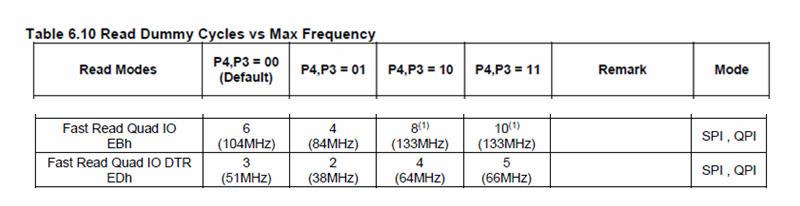

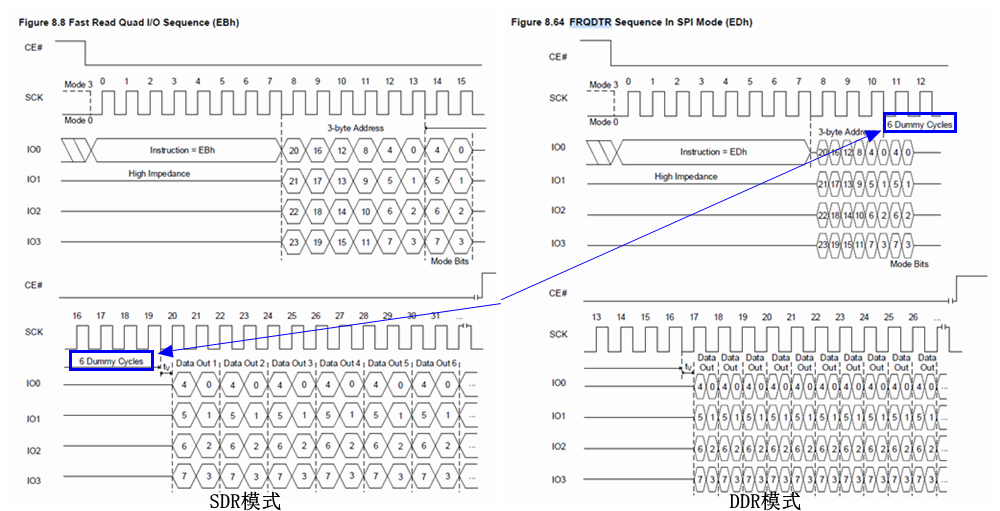

　　痞子衡特別注意到，這款IS25WP064D與上一個客戶用的IS25LP064A在時序上尤其是Dummy Cycle上有明顯的區別，同樣SCK頻率下，IS25LP064A下SDR與DDR模式的Dummy Cycle是兩倍關系，但是IS25WP064D下SDR與DDR模式的Dummy Cycle數是一樣的，

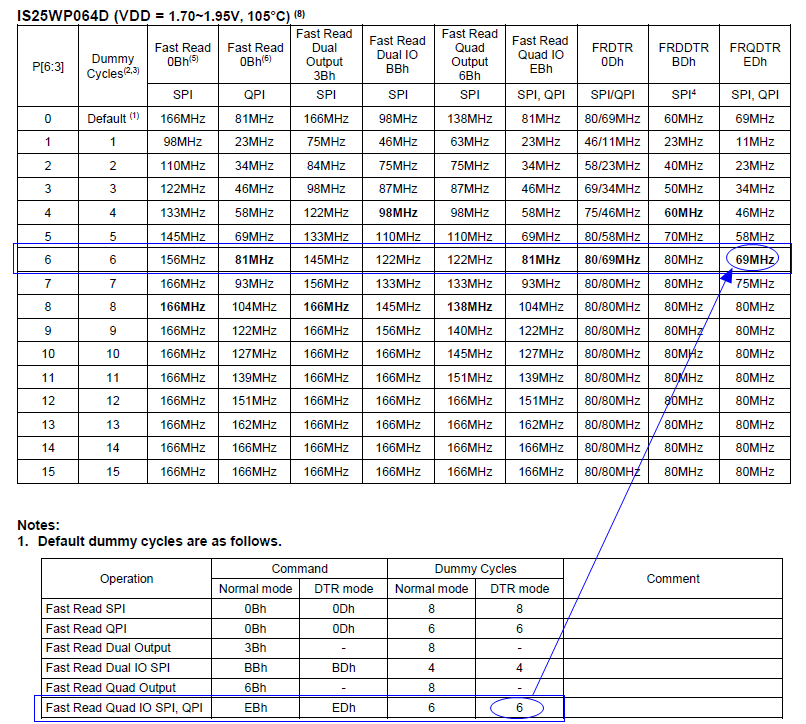

　　IS25WP064D默認6個Dummy Cycle下對應最高DTR作業頻率是69MHz，這已經達FlexSPI外設最高支持的DTR頻率上限了，因此不需更改Flash里的Dummy Cycle設定了，

　　下面痞子衡給一個適用的FDCB頭（60MHz SCK，DTR模式，LUT里等效Dummy Cycle值是0x2 + 0xa，即12個Dummy Cycle），

const flexspi_nor_config_t qspiflash_config = {
    .memConfig =
        {
            .tag              = FLEXSPI_CFG_BLK_TAG,
            .version          = FLEXSPI_CFG_BLK_VERSION,
            // 設定 FlexSPI->MCR0[RXCLKSRC] 為 1
            .readSampleClkSrc = https://www.cnblogs.com/henjay724/archive/2021/04/20/kFlexSPIReadSampleClk_LoopbackFromDqsPad,
            .csHoldTime       = 3u,
            .csSetupTime      = 3u,
            // 使能 DDR 模式
            .controllerMiscOption = kFlexSpiMiscOffset_DdrModeEnable | kFlexSpiMiscOffset_SafeConfigFreqEnable,
            .sflashPadType    = kSerialFlash_4Pads,
            // 設定 DDR 模式下作業頻率
            .serialClkFreq    = kFlexSpiSerialClk_60MHz,
            .sflashA1Size     = 8u * 1024u * 1024u,
            .lookupTable =
                {
                    // Read LUTs
                    [4*CMD_LUT_SEQ_IDX_READ]     = FLEXSPI_LUT_SEQ(CMD_SDR,   FLEXSPI_1PAD, 0xED, RADDR_DDR, FLEXSPI_4PAD, 0x18),
                    // MODE8_DDR子序列等效2個cycle，DUMMY_DDR子序列里還需設定10個cycle，總計6個SCK周期
                    [4*CMD_LUT_SEQ_IDX_READ + 1] = FLEXSPI_LUT_SEQ(MODE8_DDR, FLEXSPI_4PAD, 0x00, DUMMY_DDR, FLEXSPI_4PAD, 0x0a),
                    [4*CMD_LUT_SEQ_IDX_READ + 2] = FLEXSPI_LUT_SEQ(READ_DDR,  FLEXSPI_4PAD, 0x04, STOP,      FLEXSPI_1PAD, 0x00),
                },
        },
    .pageSize           = 256u,
    .sectorSize         = 4u * 1024u,
    .blockSize          = 64u * 1024u,
    .isUniformBlockSize = false,
};

　　至此，在FDCB里使能串行NOR Flash的DTR模式痞子衡便介紹完畢了，掌聲在哪里~~~
