痞子衡嵌入式：快速定位i.MXRT600板級設計ISP[2:0]啟動模式引腳上電時序問題的方法-有解無憂

　　大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是一種快速定位i.MXRT600板級設計ISP[2-0]啟動模式引腳上電時序問題的方法，

　　我們知道恩智浦i.MXRT600是主打音頻市場的MCU產品，其也是i.MXRT三位數平臺的第一款型號，這顆MCU已被眾多知名國際大廠客戶選用，在專案中作為協處理器負責音頻相關子功能，不少客戶都已經到了量產階段，最近痞子衡在支持其中一個量產客戶，客戶遇到了同一批次某幾個板卡無法正常啟動的問題，痞子衡和同事一起排查，最終發現是ISP[2:0]啟動引腳電平上電時序問題，這其實是個典型問題，痞子衡今天教你一招快速定位此類問題的方法：

一、引出上電時序問題

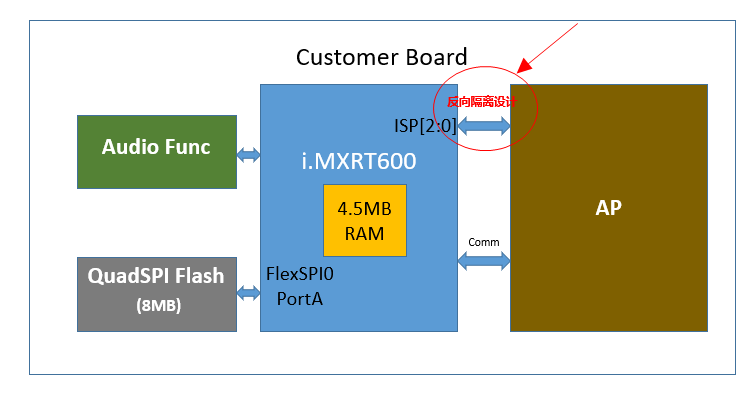

　　我們先來看看客戶的問題，下面是客戶板卡簡圖，i.MXRT600是負責音頻功能的協處理器，它的啟動引腳ISP[2:0]與主應用處理器(AP)連接了起來（客戶專案設計里，AP并不負責控制i.MXRT600的啟動模式），為了防止對i.MXRT600上電ISP引腳采樣有影響，客戶還特地在中間加了一層反向隔離電路，

注：其實i.MXRT600支持Serial Boot模式，這種模式下i.MXRT600作為協處理器，其應用程式資料可直接由AP通過指定的UART/I2C/SPI/USB下載進i.MXRT600的內部RAM運行，能省去一顆外部Flash，

　　客戶量產程序中，同一批次幾百塊板卡，有一兩塊板卡上i.MXRT600無法啟動，客戶做了少量ABA實驗：將無法啟動板卡上的i.MXRT600芯片吹下來，換到能正常啟動板卡上，依然無法啟動，反過來，能正常啟動板卡上的i.MXRT600芯片換到無法正常啟動的板卡上，這塊板卡就能正常啟動了，

　　從上面ABA實驗來看，似乎不是板級設計問題，像是出問題的板卡上i.MXRT600芯片自身問題，痞子衡拿到一塊出問題的板子，上電后測量了ISP[2:0]引腳電平，其值是3'b011 - FlexSPI Boot from Port A，上電穩定后ISP設定是沒問題的，但剛上電時i.MXRT600 BootROM到底采樣到的是什么ISP電平值沒人知道，

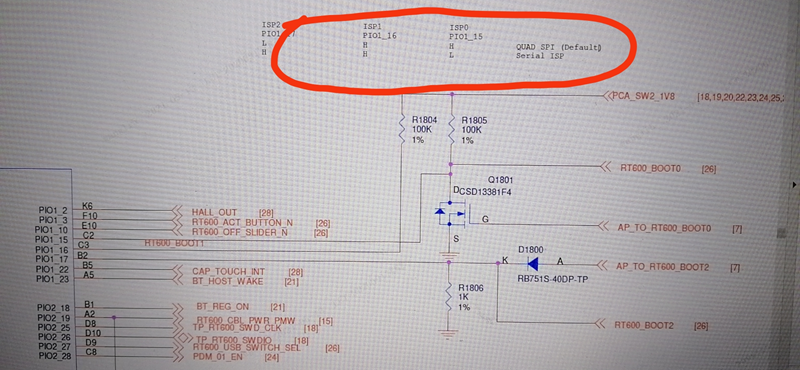

　　下面是客戶板卡上ISP部分反向隔離設計，為了驗證是ISP采樣時機問題，我們特意對電路進行改造將RT600_BOOT0和RT600_BOOT2分別強行拉高和拉低，然后給板卡重新上電，終于板卡能正常啟動了，

　　所以我們可以得出初步結論，對于i.MXRT600從上電到BootROM進行ISP采樣，這段時間不是一個嚴格固定值，因芯片制造差異，這個時間應該是在一定范圍內，板級供電設計時上電時間應留有足夠余量，客戶這個專案里上電時間余量留得不足，導致無法滿足個別i.MXRT600芯片ISP采樣時間要求，

二、BootROM中對于啟動模式的處理

　　在介紹快速定位ISP采樣時機問題方法前，痞子衡先帶大家了解下i.MXRT600 BootROM中關于啟動模式的處理流程，

　　咱們先回顧下痞子衡的舊文《Boot配置(ISP_Pin/OTP)》，每次i.MXRT600芯片硬復位，OTP中的部分關于系統配置的值會被自動加載到OCOTP模塊相應Shadow Register里（關于OCOTP外設基礎知識可參考《OTP及其燒寫方法》），BootROM中主要用如下 get_runtime_boot_device_info() 函式來獲取最終啟動模式，并將其存在全域變數 s_bootDeviceInfo 中，

注：代碼中 OCOTP->OTP_SHADOW[0x60] 暫存器低四位即芯片參考手冊里提及的 PRIMARY_BOOT_SRC[3:0]

static boot_device_info_t s_bootDeviceInfo;

void get_runtime_boot_device_info(void)
{
    // 從OTP Shadow Register獲取啟動模式
    uint32_t bootSrc = https://www.cnblogs.com/henjay724/p/OCOTP->OTP_SHADOW[0x60] & 0x0f;
    boot_device_info_t bootDeviceInfo = { 0 };

    if (bootSrc == 0) // Isp Pin
    {
        // 從ISP[2:0]引腳獲取啟動模式
        bootSrc = get_bootpin_mode();
        // 對 bootDeviceInfo 成員進一步賦值
    }
    else
    {
        // 對 bootDeviceInfo 成員進一步賦值
    }
    s_bootDeviceInfo = bootDeviceInfo;
}

　　每一次i.MXRT600系統軟復位去重新執行BootROM時，ISP[2:0]引腳狀態都會被重新采樣，這完全是軟體采樣，ROM中ISP采樣功能函式如下面 get_bootpin_mode() 所示，代碼中做了IO電平去抖處理：

#define BOOT_PIN_DEBOUNCE_READ_COUNT 500

uint32_t get_bootpin_mode(void)
{
    uint32_t bootSrc = https://www.cnblogs.com/henjay724/p/0;

    // 使能GPIO外設
    CLOCK_EnableClock(kCLOCK_HsGpio1);
    RESET_PeripheralReset(kHSGPIO1_RST_SHIFT_RSTn);

    // 設定ISP引腳為GPIO模式，并使能上拉.
    IOPCTL->PIO[1][15] = IOPCTL_PIO_FSEL(0) | IOPCTL_PIO_PUPDENA(1) | IOPCTL_PIO_PUPDSEL(1) | IOPCTL_PIO_IBENA(1);
    IOPCTL->PIO[1][16] = IOPCTL_PIO_FSEL(0) | IOPCTL_PIO_PUPDENA(1) | IOPCTL_PIO_PUPDSEL(1) | IOPCTL_PIO_IBENA(1);
    IOPCTL->PIO[1][17] = IOPCTL_PIO_FSEL(0) | IOPCTL_PIO_PUPDENA(1) | IOPCTL_PIO_PUPDSEL(1) | IOPCTL_PIO_IBENA(1);

    // 配置ISP引腳GPIO屬性為數字輸入模式.
    GPIO->DIR[1] &= ~((1U << 15) | (1U << 16) | (1U << 17));

    // Note1: 管腳默認上拉是disable的，ROM需要使能管腳上拉.
    // Note2: 從使能管腳上拉到讀取管腳值之間應間隔10us以上.
    sw_delay_us(10);

    // 采樣ISP引腳值
    for (uint32_t pin = 17; pin >= 15; pin--)
    {
        uint32_t readCount = 0;
        for (uint32_t i = 0; i < BOOT_PIN_DEBOUNCE_READ_COUNT; i++)
        {
            readCount += GPIO->B[1][pin] & 0x1;
        }
        if (readCount >= BOOT_PIN_DEBOUNCE_READ_COUNT / 2)
        {
            bootSrc |= 0x1;
        }
        if (pin != 15)
        {
            bootSrc <<= 1;
        }
    }

    return bootSrc;
}

　　上面就是BootROM中關于啟動模式的處理代碼，那么有沒有方法掛上除錯器通過查后門方式直接讀取到 s_bootDeviceInfo 變數值呢？很抱歉，不可以！即使痞子衡也做不到，雖然痞子衡能通過查BootROM map檔案得知這個變數放在 0x10012d38 地址處，但是i.MXRT600 BootROM中集成了《Debug Mailbox機制》，我們無法通過除錯器讀取正常運行后的ROM狀態，這條路行不通，

三、快速定位ISP[2:0]電平采樣問題

　　第一小節介紹的客戶專案啟動問題，其實還算比較好定位，因為有ABA實驗在先，基本可以明確問題就出在ISP采樣時機上，但更多時候，在客戶專案研發階段，沒有ABA實驗的條件，可能僅有一塊板卡，并且Flash配置以及App里啟動頭是否正確都尚待驗證，這種情況下，我們就需要一種快速甄別是否是ISP采樣時機因素導致的啟動問題，

　　當芯片無法啟動時，我們第一想法肯定是要得知第二小節介紹里 s_bootDeviceInfo 到底是什么值，這樣我們就能反推ISP引腳到底在ROM里是什么采樣值，但這條路行不通，換個角度想，我們能不能不讓BootROM去采樣ISP引腳，換一種替代方式來決定啟動模式，如果這種情況下能按替代設定去啟動，就也可以反證ISP引腳采樣時機有問題，

　　這種啟動模式替代設定方法就是痞子衡今天要教大家的方法，利用除錯器臨時改寫OCOTP->OTP_SHADOW[0x60]值（對的，我們可以不燒寫OTP），改寫完成后對芯片做一次軟復位即可，OCOTP->OTP_SHADOW暫存器組僅芯片硬體復位或者執行OCOTP更新命令其值才會被重新加載，軟復位不會影響其值，

四、在MIMXRT685-EVK上做一次實驗

　　讓我們在MIMXRT685-EVK上做一次實驗，這塊板卡上Flash連到了FlexSPI0 Port B上，我們隨意下載一個SDK XIP工程，并將ISP引腳撥碼設為3'b010 - FlexSPI Boot from Port B，復位后芯片能正常啟動，工程運行正常，

　　現在我們將ISP引腳撥碼設為3'b110 - Serial ISP，軟復位后芯片進入了ISP下載模式，不會從Flash啟動，查芯片頭檔案得知 OCOTP->OTP_SHADOW[0x60] 暫存器地址是 0x50130180，我們現在嘗試改寫這個暫存器，

/** OCOTP - Register Layout Typedef */
typedef struct {
  __IO uint32_t OTP_SHADOW[496];                   /**< OTP shadow register N, array offset: 0x0, array step: 0x4 */
       uint8_t RESERVED_0[64];
  __IO uint32_t OTP_CTRL;                          /**< Control/address register, offset: 0x800 */
  // 省略...
} OCOTP_Type;

/** Peripheral OCOTP base address */
#define OCOTP_BASE                               (0x50130000u)
/** Peripheral OCOTP base address */
#define OCOTP_BASE_NS                            (0x40130000u)
/** Peripheral OCOTP base pointer */
#define OCOTP                                    ((OCOTP_Type *)OCOTP_BASE)
/** Peripheral OCOTP base pointer */
#define OCOTP_NS                                 ((OCOTP_Type *)OCOTP_BASE_NS)

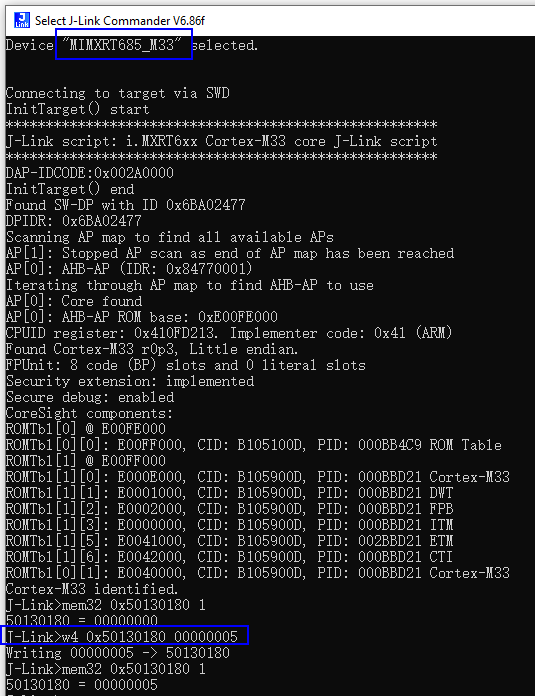

　　掛上J-Link除錯器，打開J-Link Commander，連接芯片，注意選擇"MIMXRT685_M33"，然后使用w4命令在0x50130180地址處寫入0x00000005（在PRIMARY_BOOT_SRC[3:0]定義里，4'b0101是QSPI_B_BOOT），

　　繼續執行reset和go命令（或者按一下板載軟復位按鈕RESET BUTTON SW3），這時候你可以看到芯片從Flash正常啟動了，SDK XIP工程又運行起來了，顯然這時候ISP引腳電平設定被忽略了，因此我們找到了有效的啟動模式替代設定方法，

　　最后有一點要注意，在使用J-Link軟復位時，如果看到如下log，得檢查下配套JLinkScript里的ResetTarget()函式具體功能，要確保內核真的被復位了，

　　至此，快速定位i.MXRT600板級設計ISP[2-0]啟動模式引腳上電時序問題的方法痞子衡便介紹完畢了，掌聲在哪里~~~
