01、LDO定義

LDO即lowdropoutregulator，是一種低壓差線性穩壓器，這是相對于傳統的線性穩壓器來說的，傳統的線性穩壓器，如78XX系列的芯片都要求輸入電壓要比輸出電壓至少高出2V~3V，否則就不能正常作業，但是在一些情況下，這樣的條件顯然是太苛刻了，如5V轉3.3V，輸入與輸出之間的壓差只有1.7v，顯然這是不滿足傳統線性穩壓器的作業條件的，針對這種情況，芯片制造商們才研發出了LDO類的電壓轉換芯片，

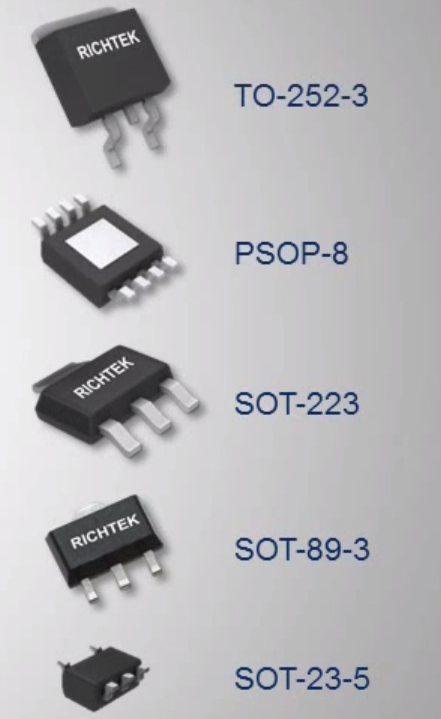

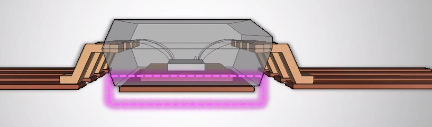

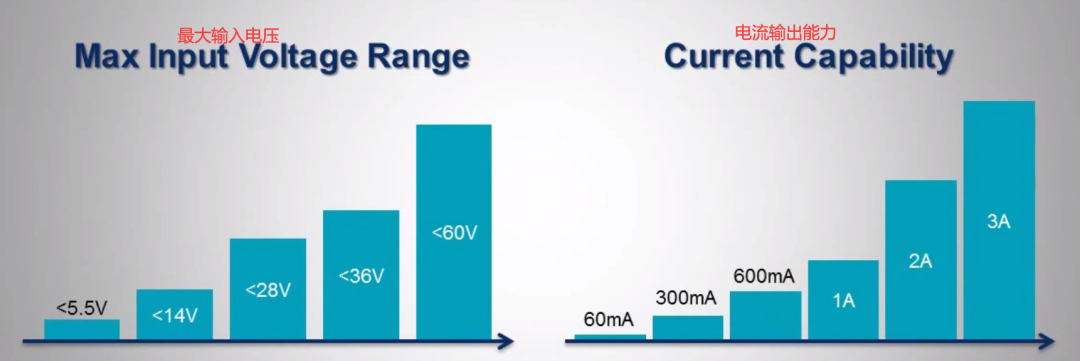

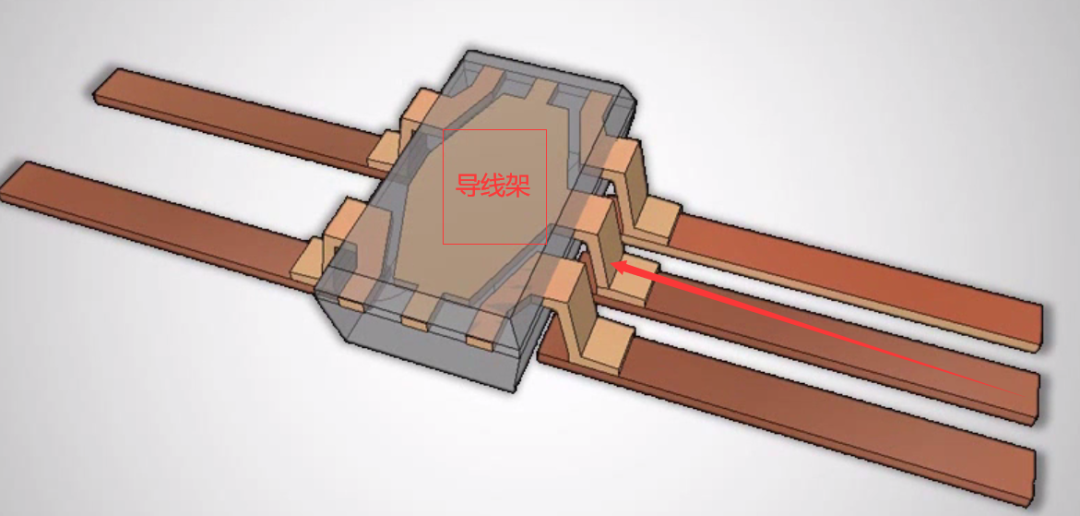

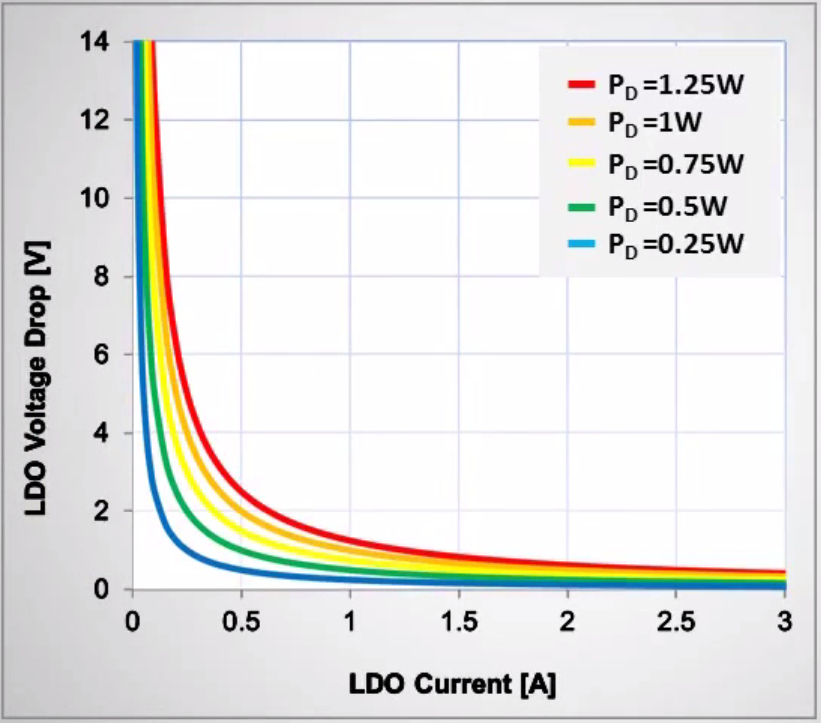

02、LDO的特點

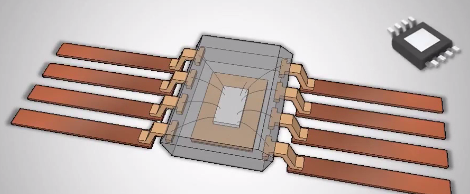

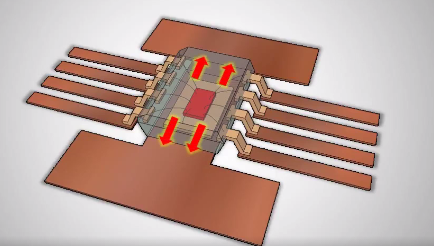

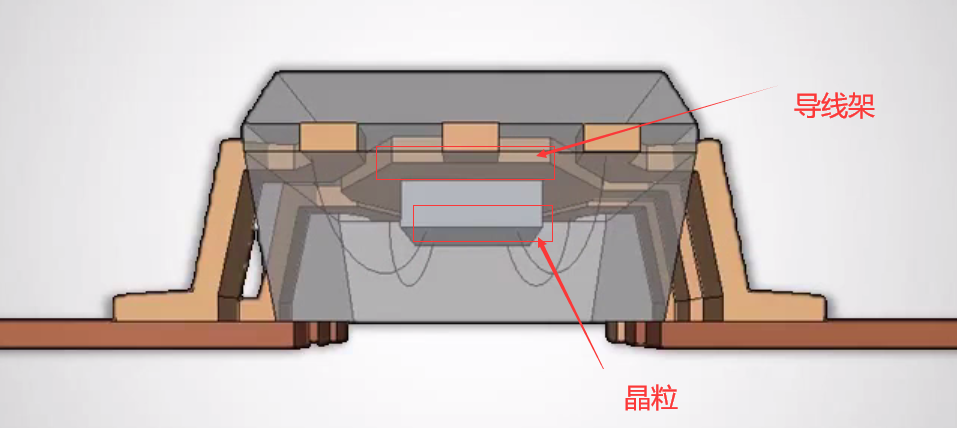

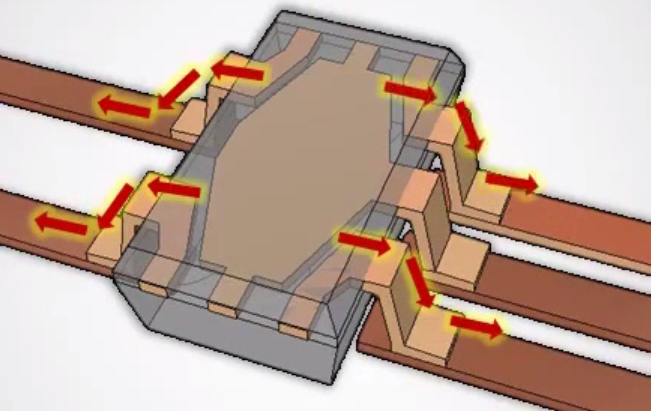

低壓降（LDO）線性穩壓器的成本低，噪音低，靜態電流小，這些是它的突出優點，它需要的外接元件也很少，通常只需要一兩個旁路電容，新的LDO線性穩壓器可達到以下指標：輸出噪聲30μV，PSRR為60dB，靜態電流6μA，電壓降只有100mV，

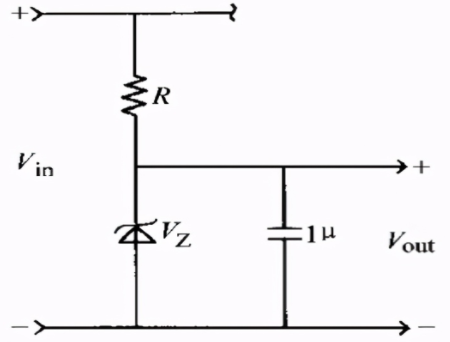

看了上面的定義，在不了解LDO結構的前提下，大家使用模電知識可以聯想到下圖低壓降穩壓器，

上圖是最基本的穩壓電路，核心器件是穩壓管，它的穩壓作業區間決定了輸出穩壓的范圍，通過這種簡單電路，可以實作小電流（百mA級別），小動態范圍內的穩壓，

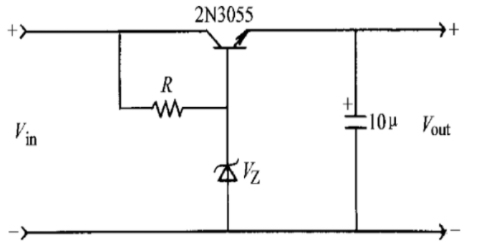

把上面電路升級一下，如下圖：

上述電路僅多了一個2N3055三極管，目的就是提升輸出帶載能力，同時三極管還引入了電壓負反饋，起到穩定輸出電壓的作用，當輸入電壓Vin增大或輸出負載電阻增大，輸出電壓Vout會瞬間增加，三極管的射極電Ve壓隨之增大，如果基極電壓Vb不變，則Vb-Ve就會減小，進而輸出電流減小，Vout減小，

上圖只是簡單基礎的低壓降穩壓器，注意，和我們說的LDO，差了“線性”二字，這里看出上述電路輸出電壓Vout會受到Vbe電壓波動的影響，穩定性較差，且輸出電壓不可調節，

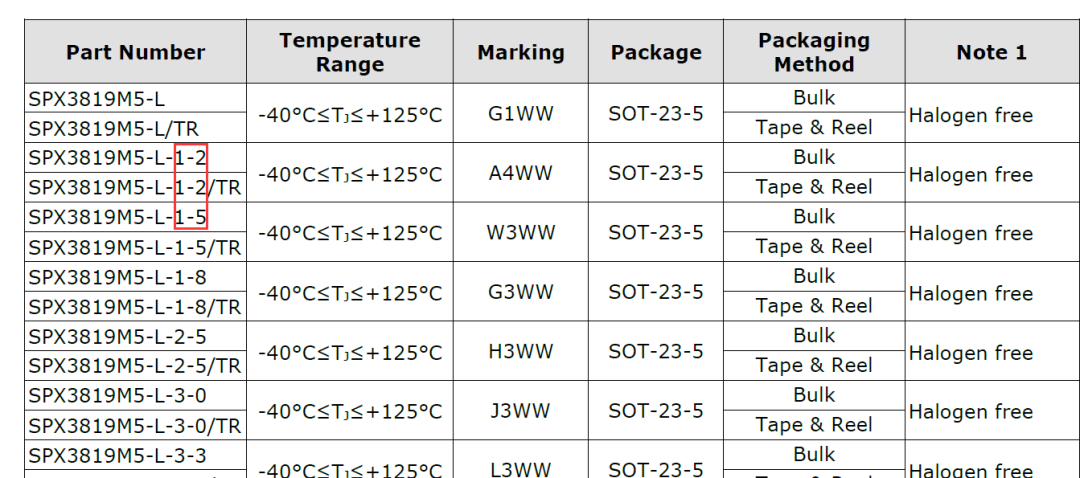

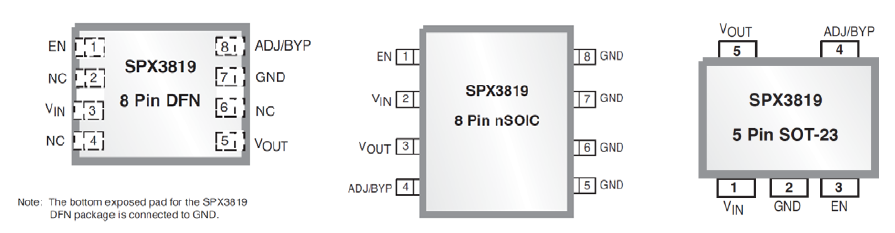

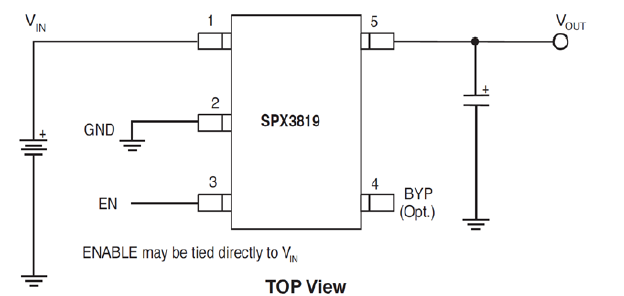

03、LDO電路

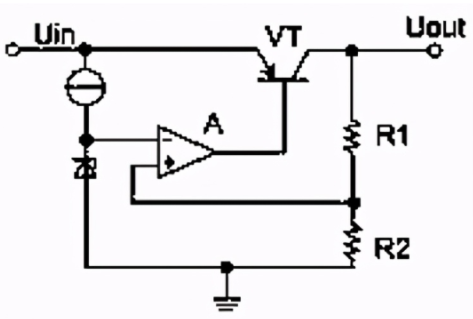

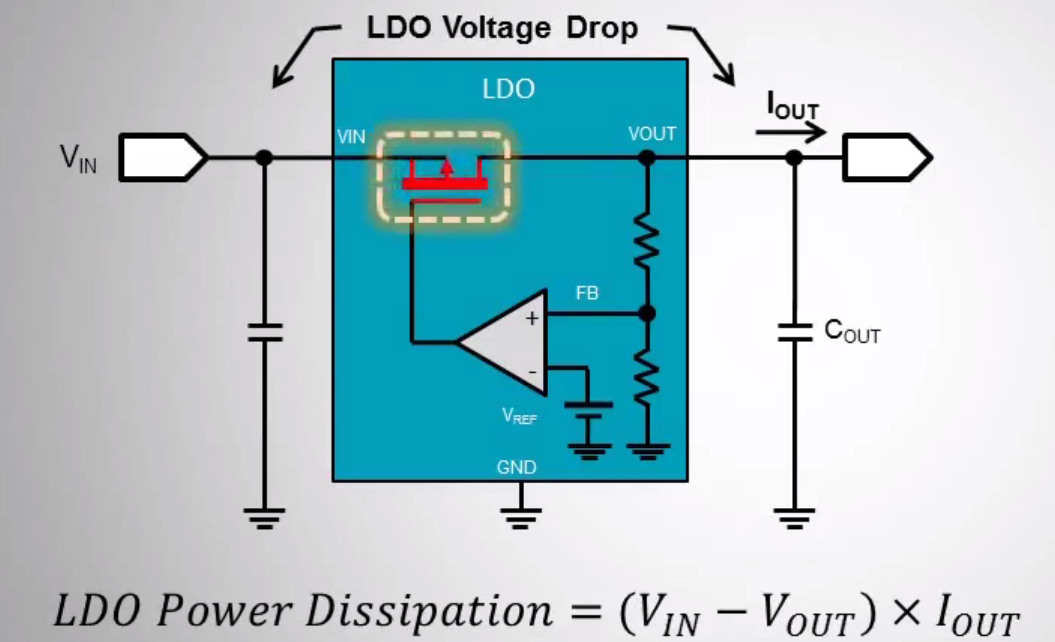

在上述電路的基礎上添加“線性”因素，也就是引入運算放大器，加深負反饋的同時提高輸出電壓穩定性，這也就構成了我們所說的低壓差線性穩壓器，電路圖如下

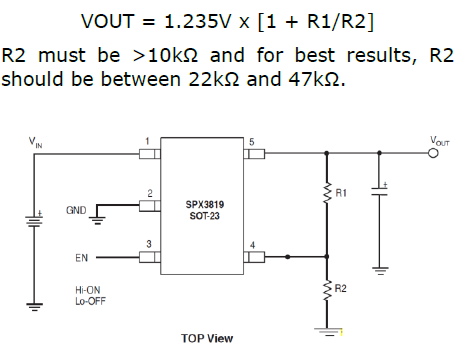

在基本穩壓管調整電路基礎上增加了運算放大器A和分壓電阻采樣網路R1和R2，當輸入電壓Vin增大或輸出負載電阻增大，輸出電壓Vout會瞬間增加，通過R1、R2分壓采樣得到的電壓也增加，由于是反向端輸入，運放A的輸出會相應減小，則Vb-Ve就會減小，進而輸出電流減小，Vout減小，由上圖電路可以知道，LDO是通過電阻分壓的，也即是LDO只能降壓，不能升壓，而且電流不能過大，
