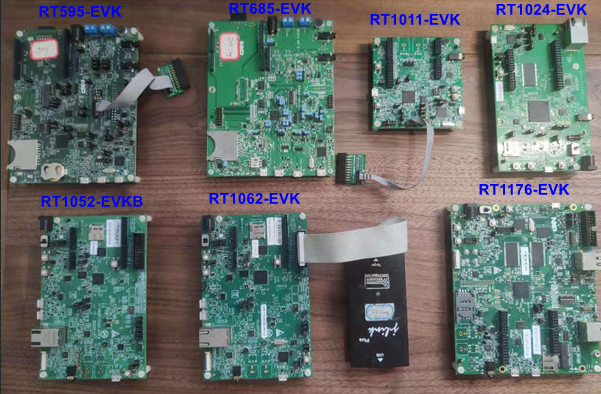

痞子衡主導的"學術"專案 《RT-UFL - 一個適用全平臺i.MXRT的超級下載演算法設計》 歷時 8 個月終于迎來了 v1.0 版發布，因為是第一個正式版，為了保證質量，痞子衡做了大量的測驗作業，幾乎測遍了恩智浦官方 IMXRT-EVK 板（部分板子上還更換過不同型號Flash），確認全部板卡均測驗通過，RT-UFL 達到了發布條件，
- RT-UFL v1.0下載地址： https://github.com/JayHeng/RT-UFL/archive/refs/tags/v1.0.zip
超級下載演算法 RT-UFL v1.0 版本主要針對 Segger J-Link 除錯器，這也是本專案最原始的需求，當然為了能擴展支持各種 DAP-Link 類除錯器，專案還有其他分支，即與 IDE 緊相關的下載演算法，這些分支會在后續的版本里陸續完善，
一、在J-Link下安裝
要使用 Segger J-Link 除錯器去下載 Flash，就離不開 J-Link 的下載演算法，可以先瀏覽一遍痞子衡舊文 《串行NOR Flash下載演算法(J-Link工具篇)》，對 J-Link 下載演算法有個初步設計，超級下載演算法 v1.0 其實就是 J-Link 下載演算法的一種特殊實作，
1.1 安裝J-Link驅動
Segger J-Link 除錯器的功能離不開上位機的 J-Link 軟體驅動，痞子衡手頭的硬體除錯器是正版 J-Link Plus v10.1，它可以配合不同版本 J-Link 驅動使用（如果安裝新版軟體驅動，在第一次使用時，硬體除錯器里的 MCU 韌體可能會被建議更新），
- J-Link驅動下載地址： https://www.segger.com/downloads/jlink

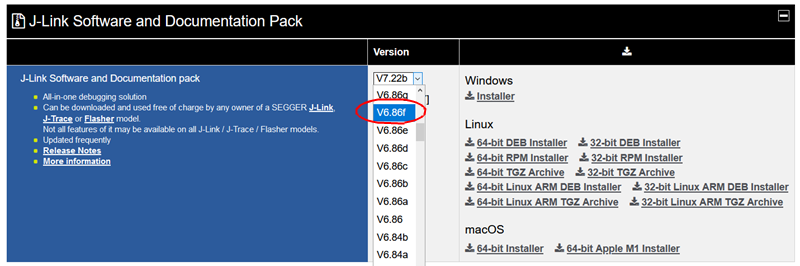

我們可以從 Segger 官網下載到所有歷史版本 J-Link 驅動，默認總是下載最新版本驅動，但是痞子衡不能保證超級下載演算法總是適用最新版軟體驅動，所以還是建議下載安裝 v6.86f 版本驅動，這個版本是痞子衡實測的版本，
1.2 打入超級下載演算法補丁包

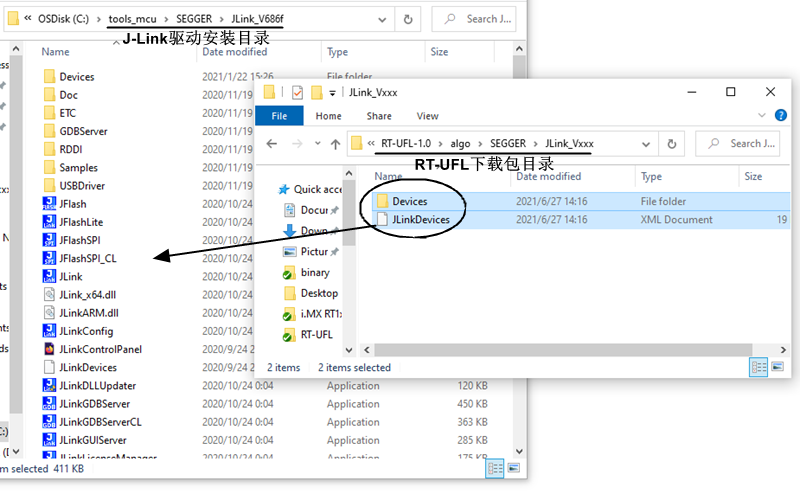

安裝好 J-Link 驅動，下一步就是將超級下載演算法源檔案以補丁形式放入 J-Link 驅動，打補丁其實很簡單，就是把 \RT-UFL-1.0\algo\SEGGER\JLink_Vxxx 路徑下的全部檔案拷貝覆寫到 \SEGGER\JLink_V686f\ 目錄下即可，
1.3 使用J-Flash測驗

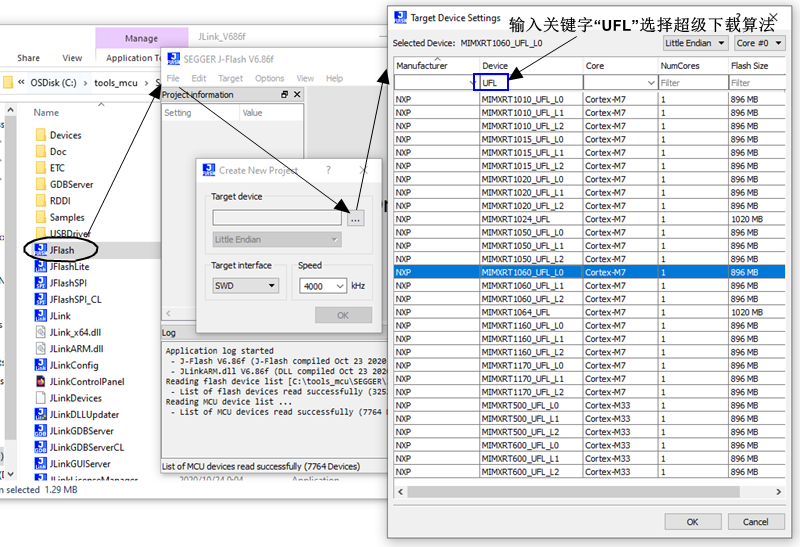

打完超級下載演算法補丁后，可以先用 J-Link 驅動里的 JFlash 上位機軟體測驗一下功能，雙擊打開 JFlash.exe 軟體，在新建工程 "Target device" 選項框里輸入 "UFL" 選擇對應 i.MXRT 芯片型號即可，其中 _L0 后綴演算法適用于 QSPI Flash 和 Octal Flash（Page 大小是256 Bytes，Sector 大小是 4KB），_L1/2 后綴演算法適用于 Hyper Flash（Page大小是512 Bytes，Sector 大小是 4KB/64KB），

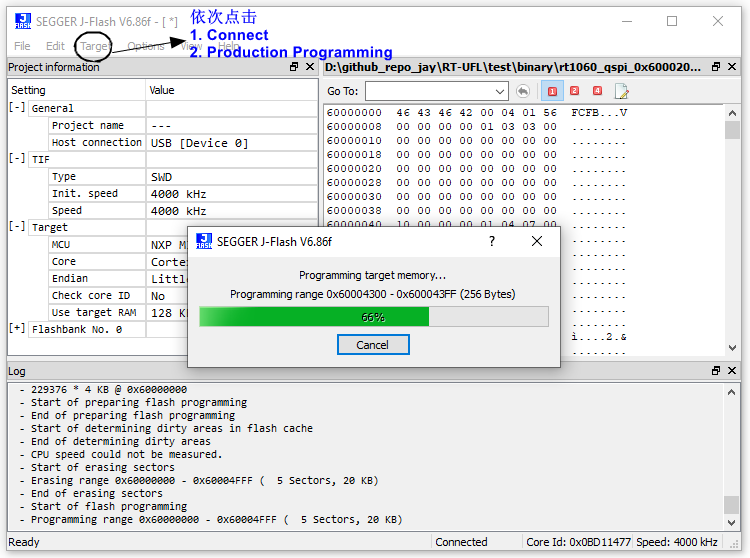

痞子衡測驗的板卡是 MIMXRT1062-EVK，板載 Flash 為 IS25WP064A，這是顆典型的 QSPI Flash，因此建 J-Flash 工程時選擇 "MIMXRT1060_UFL_L0"，然后選擇你要下載的 App 鏡像檔案，依次點擊選單欄 "Target" 里的 Connect 和 Production Programming 操作即可完成超級下載演算法的測驗，
- Note: 建議將 i.MXRT 的 Boot Mode 設為從 Flash 啟動，并且保證 Flash 里已有 App 是能正常啟動的（即 App 沒有跑飛），
1.4 指定J-Link驅動給IDE

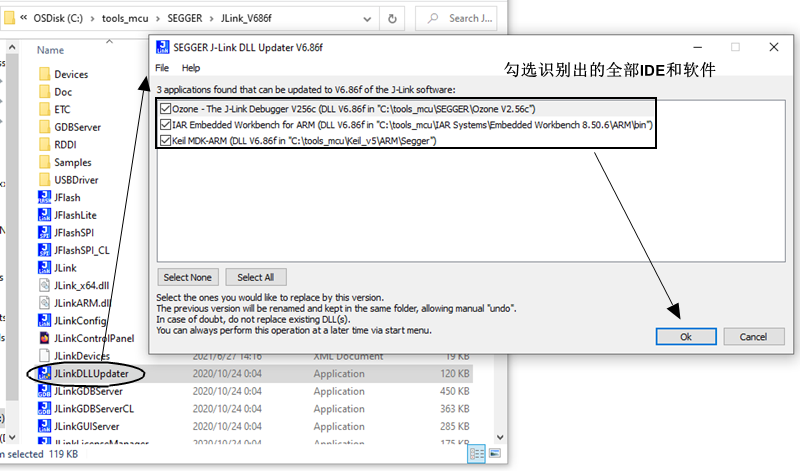

超級下載演算法除了在 J-Flash 下量產使用之外，還會在各大 IDE 下用于輔助在 Flash 下載除錯，因此我們需要將打過超級下載演算法補丁的 J-Link v6.86f 驅動指定到各 IDE 下（用于取代各 IDE 下自帶的 J-Link 驅動），這里借助 JLinkDLLUpdater.exe 軟體來實作，注意 MCUXpresso IDE 不能被自動識別，其指定 J-Link 驅動方法見下文，
二、在各IDE下使用
每個 IDE 一般都有自定義的下載演算法，這個下載演算法常常是配套 DAP-Link 類除錯器使用的，當然在 J-Link 除錯器下一樣可以使用（MCUXpresso IDE除外），關于各 IDE 演算法設計參看痞子衡舊文：
《串行NOR Flash下載演算法(MCUXpresso IDE篇)》
《串行NOR Flash下載演算法(IAR EWARM篇)》
《串行NOR Flash下載演算法(Keil MDK篇)》
現在我們有了基于 J-Link 的超級下載演算法，這個下載演算法是否可以在各 IDE 下直接使用呢？答案是肯定的，由于每個 IDE 下具體設定不一，痞子衡會另寫文章一一介紹，
