1 前言

AT即Attention，AT指令集是從終端設備(Terminal Equipment，TE)向終端配接器(Terminal Adapter， TA)發送的，通過TA，TE發送AT指令來控制移動臺的功能，與GSM等網路業務進行互動，用戶可以通過AT指令進行呼叫、短信、電話本、資料業務、傳真等方面的控制，

2 通信協議

2.1 術語

GSM模塊
GSM模塊是一個類似于手機的通訊模塊，集成了手機的若干功能于一塊小電路板上，它可以發送短訊息，通話等，GSM模塊通過使用AT指令才能控制它，模塊可以與電腦RS232串口相連，也可以用單片機來進行控制，

2.2 通信介面

支持RS232串行介面，

2.3 AT指令

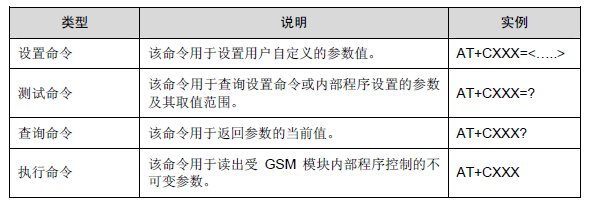

一般來講，AT命令包括四種型別，如表所示，

2.3.1 AT指令語法

1）以“AT”或“at”為前綴，以結尾，方括號中的值為預設值，

2）選配引數和必配引數必須按照規定的順序排列，各引數間必須用逗號隔開，
舉例：AT+CPWD=<fac>,<oldpwd>,<newpwd>，

3）如果某引數是字串（比如：<number>），該字串必須放在雙引號中，
舉例：“12345”、“cmnet”，雙引號中的各項符號可看作是字串，

4）命令的可選子引數或 TA 回傳結果的可選部分位于方括號中，

5）不使用雙引號時，字串中各字符間的空格可忽略不計，

6）實際使用中<>和[]不必輸入，

7）所有AT命令本身不區分大小寫，但其引數對大小寫敏感，

2.3.2 AT指令集

一、一般命令

AT+CGMI	給出模塊廠商的標識， SONY ERICSSON
AT+CGMM	獲得模塊標識，這個命令用來得到支持的頻帶（GSM900，DCS1800或PCS1900），當模塊有多頻帶時，回應可能是不同頻帶的結合， AAB-1021011-CN
AT+CGMR	獲得改訂的軟體版本， R6C005 CXC125582CHINA1
AT+CGSN	獲得GSM模塊的IMEI（國際移動設備標識）序列號，351254004238596
AT+CSCS	選擇TE特征設定，這個命令報告TE用的是哪個狀態設定上的ME，ME于是可以轉換每一個輸入的或顯示的字母，這個是用來發送、讀取或者撰寫短信， AT+CSCS? +CSCS: "GSM"
AT+WPCS	設定電話簿狀態，這個特殊的命令報告通過TE電話簿所用的狀態的ME，ME于是可以轉換每一個輸入的或者顯示的字串字母，這個用來讀或者寫電話簿的入口， NONE
AT+CIMI	獲得IMSI，這命令用來讀取或者識別SIM卡的IMSI（國際移動簽署者標識），在讀取IMSI之前應該先輸入PIN（如果需要PIN的話）， 460001711603161
AT+CCID	獲得SIM卡的標識，這個命令使模塊讀取SIM卡上的EF-CCID檔案， NONE
AT+GCAP	獲得能力表，（支持的功能）+GCAP: +FCLASS, +CGSM, +DS
A/	重復上次命令，只有A/命令不能重復，這命令重復前一個執行的命令，
AT+CPOF	關機，這個特殊的命令停止GSM軟體堆疊和硬體層，命令AT+CFUN=0的功能與+CPOF相同，
AT+CFUN	設定電話機能，這個命令選擇移動站點的機能水平，
AT+CPAS	回傳移動設備的活動狀態，
AT+CMEE	報告移動設備的錯誤，這個命令決定允許或不允許用結果碼“+CMEERROR:”或者“+CMSERROR:”代替簡單的“ERROR”，
AT+CKPD	小鍵盤控制，仿真ME小鍵盤執行命令，
AT+CCLK	時鐘管理，這個命令用來設定或者獲得ME真實時鐘的當前日期和時間， AT+CCLK? +CCLK: "04/08/12,17:00:42+32"
AT+CALA	警報管理，這個命令用來設定在ME中的警報日期/時間，（鬧鈴） AT+CALA=? +CALA: (1-2),(),(),(13),()
AT+CRMP	鈴聲旋律播放，這個命令在模塊的蜂鳴器上播放一段旋律，有兩種旋律可用：到來語音、資料或傳真呼叫旋律和到來短信聲音，
AT+CRSL	設定或獲得到來的電話鈴聲的聲音級別，NONE

二、呼叫控制命令

ATD	撥號命令，這個命令用來設定通話、資料或傳真呼叫，
ATH	掛機命令，
ATA	接電話，
AT+CEER	擴展錯誤報告，這個命令給出當上一次通話設定失敗后中斷通話的原因，
AT+VTD	給用戶提供應用GSM網路發送DTMF（雙音多頻）雙音頻，這個命令用來定義雙音頻的長度（默認值是300毫秒），
AT+VTS	給用戶提供應用GSM網路發送DTMF雙音頻，這個命令允許傳送雙音頻，
ATDL	重撥上次電話號碼，
AT%Dn	資料終端就緒（DTR）時自動撥號，
ATS0	自動應答，
AT+CICB	來電信差，
AT+CSNS	單一編號方案，
AT+VGR AT+VGT	增益控制，這個命令應用于調節喇叭的接收增益和麥克風的傳輸增益，
AT+CMUT	麥克風靜音控制，
AT+SPEAKER	喇叭/麥克風選擇，這個特殊命令用來選擇喇叭和麥克風，
AT+ECHO	回音取消，
AT+SIDET	側音修正，
AT+VIP	初始化聲音引數，
AT+DUI	用附加的用戶資訊撥號，
AT+HUI	用附加的用戶資訊掛機，
AT+RUI	接收附加用戶資訊，

三、網路服務命令

AT+CSQ	信號質量，+CSQ: 17,99
AT+COPS	服務商選擇， AT+COPS? +COPS: 0,0,"China Mobile"
AT+CREG	網路注冊，獲得手機的注冊狀態， AT+CREG? +CREG: 0,1
AT+WOPN	讀取操作員名字，NONE
AT+CPOL	優先操作員串列，NONE

四、安全命令

AT+CPIN	輸入PIN，
AT+CPIN2	輸入PIN2，
AT+CPINC	PIN的剩余的嘗試號碼，
AT+CLCK	設備鎖，
AT+CPWD	改變密碼，

五、電話簿命令

AT+CPBS	選擇電話簿記憶存盤， AT+CPBS? +CPBS: "SM"
AT+CPBR	讀取電話簿表目，
AT+CPBF	查找電話簿表目，
AT+CPBW	寫電話簿表目，
AT+CPBP	電話簿電話查詢，
AT+CPBN	電話簿移動動作，這個特殊命令使電話簿中的條目前移或后移（按字母順序）
AT+CNUM	簽署者號碼，
AT+WAIP	防止在下一次重起時初始化所有的電話簿，
AT+WDCP	洗掉呼叫電話號碼，NONE
AT+CSVM	設定語音郵件號碼，

六、短訊息命令

AT+CSMS	選擇訊息服務，支持的服務有GSM-MO、SMS-MT、SMS-CB，
AT+CNMA	新資訊確認應答，
AT+CPMS	優先資訊存盤，這個命令定義用來讀寫資訊的存盤區域，
AT+CMGF	優先資訊格式，執行格式有TEXT方式和PDU方式，
AT+CSAS	保存設定，保存+CSAS和+CSMP的引數，
AT+CRES	恢復設定，
AT+CSDH	顯示文本方式的引數，
AT+CNMI	新資訊指示，這個命令選擇如何從網路上接收短資訊，
AT+CMGR	讀短信，資訊從+CPMS命令設定的存盤器讀取，
AT+CMGL	列出存盤的資訊，
AT+CMGS	發送資訊，
AT+CMGW	寫短資訊并存盤，
AT+CMSS	從存盤器中發送資訊，
AT+CSMP	設定文本模式的引數，
AT+CMGD	洗掉短資訊，洗掉一個或多個短資訊，
AT+CSCA	短信服務中心地址，
AT+CSCB	選擇單元廣播資訊型別，
AT+WCBM	單元廣播資訊標識，
AT+WMSC	資訊狀態（是否讀過、是否發送等等）修正，
AT+WMGO	資訊覆寫寫入，
AT+WUSS	不改變SMS狀態，在執行+CMGR或+CMGL后仍保持UNREAD，

七、追加服務命令

AT+CCFC	呼叫繼續，
AT+CLCK	呼叫禁止，
AT+CPWD	改變追加服務密碼，
AT+CCWA	呼叫等待，
AT+CLIR	呼叫線確認限制，
AT+CLIP	呼叫線確認陳述，
AT+COLP	聯絡線確認陳述，
AT+CAOC	費用報告，
AT+CACM	累計呼叫計量，
AT+CAMM	累計呼叫計量最大值，
AT+CPUC	單價和貨幣表，
AT+CHLD	呼叫相關的追加服務，
AT+CLCC	列出當前的呼叫，
AT+CSSN	追加服務通知，
AT+CUSD	無組織的追加服務資料，
AT+CCUG	關閉的用戶組，

八、資料命令

AT+CBST	信差型別選擇，
AT+FCLASS	選擇模式，這個命令把模塊設定成資料或傳真操作的特殊模式，
AT+CR	服務報告控制，這個命令允許更為詳細的服務報告，
AT+CRC	劃分的結果代碼，這個命令在呼叫到來時允許更為詳細的鈴聲指示，
AT+ILRR	本地DTE-DCE速率報告，
AT+CRLP	無線電通信線路協議引數，
AT+DOPT	其他無線電通信線路引數，
AT%C	資料壓縮選擇，
AT+DS	是否允許V42二度資料壓縮，
AT+DR	是否報告V42二度資料壓縮，
AT\N	資料糾錯選擇，

九、傳真命令

AT+FTM	傳送速率，
AT+FRM	接收速率
AT+FTH	用HDLC協議設定傳真傳送速率，
AT+FRH	用HDLC協議設定傳真接收速率，
AT+FTS	停止特定時期的傳送并等待，
AT+FRS	接收沉默，

十、第二類傳真命令

AT+FDT	傳送資料，
AT+FDR	接收資料，
AT+FET	傳送頁標點，
AT+FPTS	頁轉換狀態引數，
AT+FK	終止會議，
AT+FBOR	頁轉換位元組順序，
AT+FBUF	緩沖大小報告，
AT+FCQ	控制拷貝質量檢驗，
AT+FCR	控制接收傳真的能力，
AT+FDIS	當前會議引數，
AT+FDCC	設定DCE功能引數，
AT+FLID	定義本地ID串，
AT+FPHCTO	頁轉換超時引數，

十一、V24-V25命令

AT+IPR	確定DTE速率，
AT+ICF	確定DTE-DCE特征結構，
AT+IFC	控制DTE-DCE本地流量，
AT&C	設定DCD（資料攜帶檢測）信號，
AT&D	設定DTR（資料終端就緒）信號，
AT&S	設定DST（資料設定就緒）信號，
ATO	回到聯機模式，
ATQ	決定手機是否發送結果代碼，
ATV	決定DCE回應格式，
ATZ	恢復為預設設定，
AT&W	保存設定，
AT&T	自動測驗，
ATE	決定是否回顯字符，
AT&F	回到出廠時的設定，
AT&V	顯示模塊設定情況，
ATI	要求確認資訊，這命令使GSM模塊傳送一行或多行特定的資訊文字，
AT+WMUX	資料/命令多路復用，

十二、特殊AT命令

AT+CCED	電池環境描述，
AT+CCED	自動RxLev指示，
AT+WIND	一般指示，
AT+ALEA	在ME和MSC之間的資料密碼模式，
AT+CRYPT	資料密碼模式，
AT+EXPKEY	鍵管理，
AT+CPLMN	在PLMN上的資訊，
AT+ADC	模擬數字轉換度量，
AT+CMER	移動設備事件報告，這個命令決定是否允許在鍵按下時是否主動發送結果代碼，
AT+WLPR	讀取語言偏好，
AT+WLPW	寫語言偏好，
AT+WIOR	讀取GPIO值，
AT+WIOW	寫GPIO值，
AT+WIOM	輸入/輸出管理，
AT+WAC	忽略命令，這個特殊命令允許忽略SMS、SS和可用的PLMN，
AT+WTONE	播放旋律，
AT+WDTMF	播放DTMF旋律，
AT+WDWL	下載模式，
AT+WVR	配置信差的聲音速率，
AT+WDR	配置資料速率，
AT+WHWV	顯示硬體的版本，
AT+WDOP	顯示產品的出廠日期，
AT+WSVG	聲音增益選擇，
AT+WSTR	回傳指定狀態的狀態，
AT+WSCAN	掃描，
AT+WRIM	設定或回傳鈴聲指示模式，
AT+W32K	是否允許32kHz掉電方式，
AT+WCDM	改變預設旋律，
AT+WSSW	顯示內部軟體版本，
AT+WCCS	編輯或顯示訂制性質設定表，
AT+WLCK	允許在特定的運算子上個性化ME，
AT+CPHS	設定CPHS命令，
AT+WBCM	電池充電管理，
AT+WFM	特性管理，是否允許模塊的某些特性，如帶寬模式、SIM卡電壓等，
AT+WCFM	商業特性管理，是否允許Wavecom特殊特性，
AT+WMIR	允許從當前存盤的引數值創建定制的存盤鏡像，
AT+WCDP	改變旋律的預設播放器，
AT+WMBN	設定SIM卡中的不同郵箱號碼，

十三、SIM卡工具箱命令

AT+STSF	配置工具箱實用程式，
AT+STIN	工具箱指示，
AT+STGI	獲得從SIM卡發來的預期命令的資訊，
AT+STCR	主動提供的結果：工具箱控制反應，
AT+STGR	給出回應，允許程式或用戶從主選單上選擇專案，或回應某些命令，

3 測驗專案編制

3.1 協議項編制

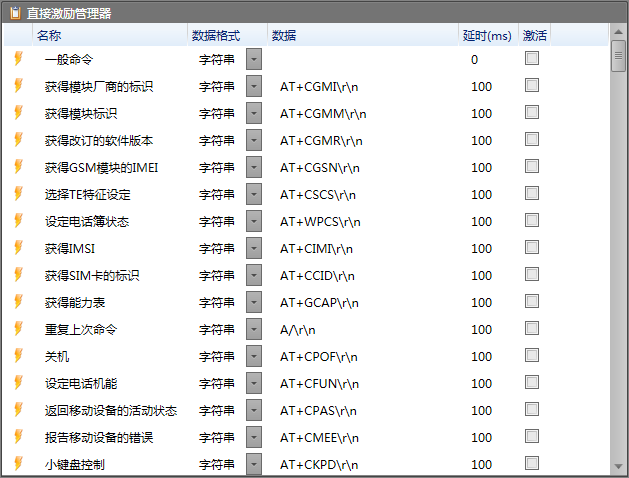

利用格西除錯精靈軟體的直接激勵功能，根據AT指令的格式進行協議編輯，

AT指令模版

3.2 測驗用例編制

測驗用例（Test Case）是為某個特殊目標而編制的一組測驗輸入、執行條件以及預期結果，以便測驗某個程式路徑或核實是否滿足某個特定需求，通信協議測驗屬于黑盒測驗，可以采用黑盒測驗常用的等價類劃分法、邊界值分析法、錯誤推測法、因果圖法等基本方法來設計測驗用例，

測驗方案設計完成后，格西除錯精靈軟體能夠利用編制完成的公共協議庫，采用搭積木的方式，通過復制和粘貼命令即可非常快捷的創建測驗用例，測驗用例的組織方式通常是根據測驗方案的設計層次采用樹形結構分類組織，

4 應用實體

4.1 AT指令發送英文短訊息

利用格西除錯精靈軟體的直接激勵功能，根據AT指令發送英文短訊息，選擇Text模式，

AT指令發送英文短資訊
