　　大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是ARM Cortex-M存盤保護模塊(MPU)，

　　《ARM Cortex-M內核MCU開發那些事》的內核篇連載最早是 2017 年底開始寫的，但只寫了 7 篇就停更了，鴿了這么久實在不好意思，最近在支持 i.MXRT 客戶的程序中，發現客戶對 Cortex-M 的 MPU 功能不太了解，導致專案中出了記憶體非法訪問的問題，借此機會，痞子衡將重啟這個 Cortex-M 內核篇連載，為大家系統地講解下MPU：

備注：本篇是MPU上篇，主要講述PMSAv6/7架構下的Cortex-M處理器MPU設計，適用Cortex-M0+/M3/M4/M7，

一、MPU是什么？

　　MPU 全稱"Memory Protection Unit"，中文叫“存盤保護單元”，它是 Cortex-M 處理器內部的一個模塊（注意：并不是所有 Cortex-M 版本都支持 MPU，并且在一些支持 MPU 的 Cortex-M 版本上，MPU 也是可選組件（要看具體MCU廠商是否實作）），

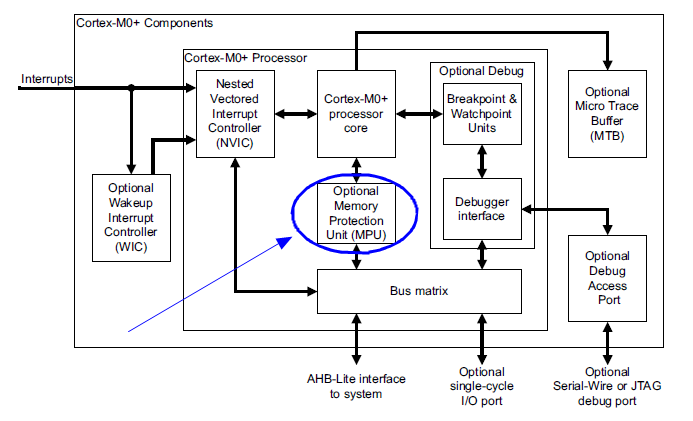

　　讓我們結合如下 Cortex-M 處理器（以 CM0+ 為例，其他版本類似）模塊框圖中來解釋 MPU 作用，從框圖中大家可以看到，MPU 介于 Core 和 Bus matrix 中間，Bus matirx 是 ARM 系統總線大管家，用以實作系統內多主（Core，DMA等）、多從（內部RAM，APB外設，外部總線等）的交聯和仲裁，Core 通過 Bus matirx 可以訪問到系統空間內的所有存盤/外設資源，現在 MPU 擋在了 Core 和 Bus matirx 中間，這意味著從此 Core 對系統存盤資源的訪問需要經過 MPU 的權限控制與審核，

二、存盤空間型別與屬性

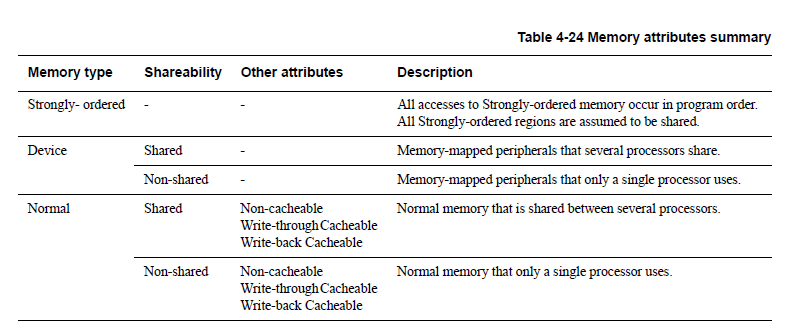

　　MPU 對存盤空間的訪問權限控制主要包含：Strongly-ordered（是否嚴格有序）、Shareable（是否共享）、Cacheable（是否快取）、Execute Never（是否可執行）等方面，不同的訪問權限配置造就了系統里不同的存盤空間型別與屬性，這一切都是為了能夠讓存盤資源被 Core 高效且可靠地訪問（RTOS環境下比裸機程式下更需要可靠保證），

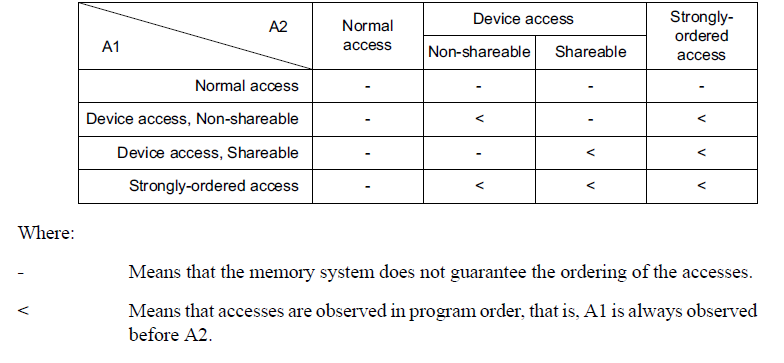

　　Shareable/Cacheable/Execute Never 屬性大家應該都了解，有必要特別提一下 Strongly-ordered 屬性，因為不同屬性的存盤空間配置會給代碼執行時記憶體訪問指令的順序方面造成了困擾，比如兩個記憶體訪問指令A1, A2，假定它們是同一主設備介面發出的，并且 A1 在程式代碼里出現在 A2 之前，根據 A1/A2 不同的屬性組合其實際執行結果如下，有些時候系統無法保證 A1 操作一定比 A2 操作先完成，這時候需要軟體設計里手工插入記憶體屏障指令（ISB, DSB）來保證最終順序，

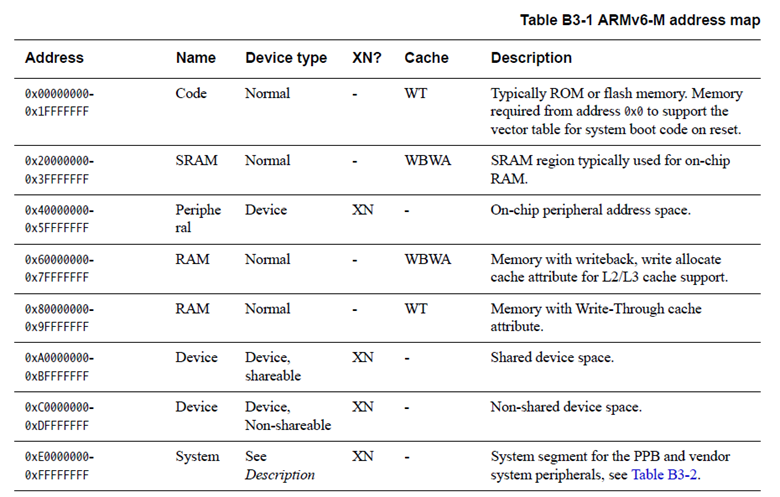

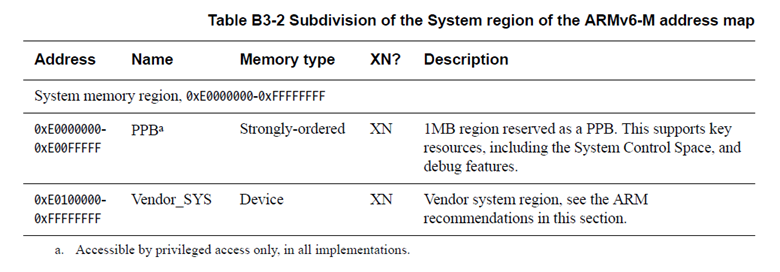

　　如果 MPU 模塊不存在或者沒有被使能，處理器系統 4GB 存盤空間默認的屬性如下（表中 XN 即 Execute Never；WT 即 Write-Throug；WBWA 即 Write-Back, write allocate）：

三、MPU功能配置

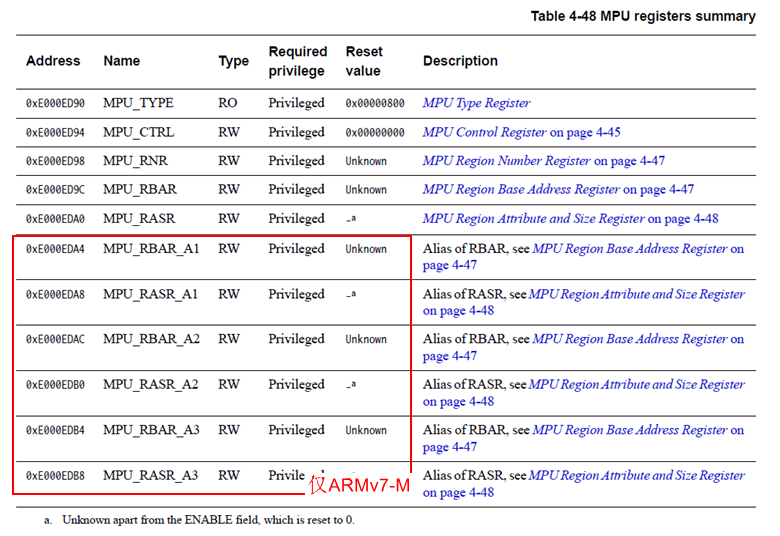

　　MPU 模塊是處理器內核自帶的模塊，其暫存器定義見 \CMSIS\Include\core_cm0plus/3/4/7.h 檔案，具體暫存器功能解釋這里就不展開了，可翻閱對應 ARMv6/7-M Architecture RM 或者 Cortex-M0+/3/4/7 Generic UG 手冊找到具體解釋，

　　簡單概括一下，MPU 最多支持 8/16 個主空間劃分（MPU_RNR[REGION]，REGION取值 0-7 或者 0-15），每個主空間可以自由設定其屬性（MPU_RASR[XN/AP/TEX/S/C/B]），空間大小是可設的，最小粒度為 32bytes，空間之間也可以重疊（高序號空間屬性會覆寫低序號空間屬性），當某個主空間分配的大小超過 256 bytes 時，這個主空間還可以被等分成 8 個子空間，每個子空間有獨立的開關控制（MPU_RASR[SRD]），

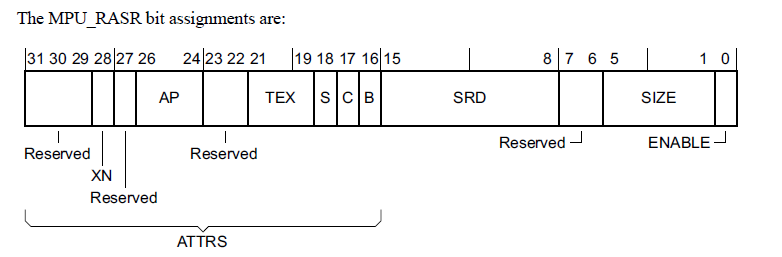

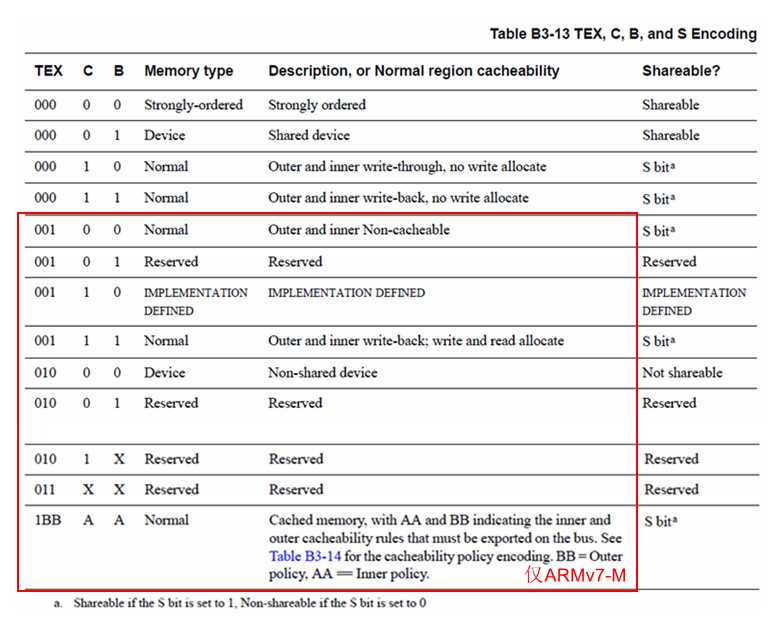

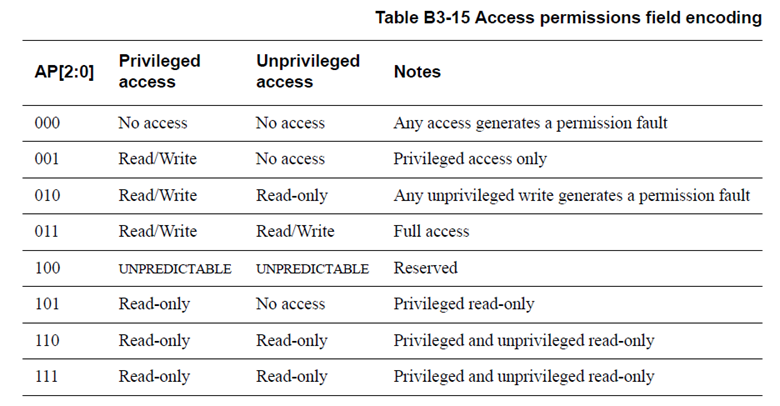

　　MPU 模塊最核心的暫存器是 MPU_RASR，其提供了存盤空間具體訪問權限配置，XN/AP/TEX/S/C/B 位域共同決定了最終權限，用戶可根據專案實際需求進行配置，

上表中關于 Cache 策略的設定 AA/BB 定義如下：
    00 Non-cacheable
    01 Write-back, write and read allocate
    10 Write-through, no write allocate
    11 Write-back, no write allocate

四、MPU配置代碼示例

　　ARM 官方為 MPU 模塊預實作了一些功能函式/宏定義，見 \CMSIS\Include\mpu_armv6/7.h 檔案，其中最常用的是 ARM_MPU_RBAR 和 ARM_MPU_RASR 宏，

　　如下是恩智浦 i.MXRT1170 的 MPU 示例配置代碼，這是顆 Cortex-M7 內核的 MCU，內部有 2MB RAM，官方 MIMXRT1170-EVK 板卡為其外掛了 16MB 的 NOR Flash 和 64MB 的 SDRAM，

　　代碼中 Region2/3/4/5/6/8/9 是實際用戶存盤空間的配置，其他 Region0/1/7 是基本系統空間的配置，未定義空間的非法訪問會產生 MemManage 或者 BusFault，

void BOARD_ConfigMPU(void)
{
    /* Disable I cache and D cache */
    SCB_DisableICache();
    SCB_DisableDCache();

    /* Disable MPU */
    ARM_MPU_Disable();

    //////////////////////////////////////////////////////////////////////////////////////
    // 系統全部 4GB 空間先配置成 XN 屬性的 Device
    /* Region 0 setting: Instruction access disabled, No data access permission. */
    MPU->RBAR = ARM_MPU_RBAR(0, 0x00000000U);
    MPU->RASR = ARM_MPU_RASR(1, ARM_MPU_AP_NONE, 2, 0, 0, 0, 0, ARM_MPU_REGION_SIZE_4GB);
    //////////////////////////////////////////////////////////////////////////////////////
    // 0x00000000 之后的1GB 空間配置成非 XN 屬性的 Device
    /* Region 1 setting: Memory with Device type, not shareable, non-cacheable. */
    MPU->RBAR = ARM_MPU_RBAR(1, 0x00000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 2, 0, 0, 0, 0, ARM_MPU_REGION_SIZE_1GB);

    //////////////////////////////////////////////////////////////////////////////////////
    // 0x00000000 之后的內部 RAM 空間配置（實際 2MB）
    /* Region 2 setting: Memory with Normal type, not shareable, outer/inner write back */
    MPU->RBAR = ARM_MPU_RBAR(2, 0x00000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_256KB);
    /* Region 3 setting: Memory with Normal type, not shareable, outer/inner write back */
    MPU->RBAR = ARM_MPU_RBAR(3, 0x20000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_256KB);
    /* Region 4 setting: Memory with Normal type, not shareable, outer/inner write back */
    MPU->RBAR = ARM_MPU_RBAR(4, 0x20200000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_1MB);
    /* Region 5 setting: Memory with Normal type, not shareable, outer/inner write back */
    MPU->RBAR = ARM_MPU_RBAR(5, 0x20300000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_512KB);

    //////////////////////////////////////////////////////////////////////////////////////
    // 0x30000000 之后的外部 NOR Flash 空間配置（實際 16MB）
#if defined(XIP_EXTERNAL_FLASH) && (XIP_EXTERNAL_FLASH == 1)
    /* Region 6 setting: Memory with Normal type, not shareable, outer/inner write back. */
    MPU->RBAR = ARM_MPU_RBAR(6, 0x30000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_RO, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_16MB);
#endif

    //////////////////////////////////////////////////////////////////////////////////////
    // 0x80000000 之后的外部 SDRAM 空間配置（最大 512MB，實際 64MB）
    /* Region 7 setting: Memory with Device type, not shareable, non-cacheable. */
    MPU->RBAR = ARM_MPU_RBAR(7, 0x80000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 2, 0, 0, 0, 0, ARM_MPU_REGION_SIZE_512MB);
#ifdef USE_SDRAM
    /* Region 8 setting: Memory with Normal type, not shareable, outer/inner write back */
    MPU->RBAR = ARM_MPU_RBAR(8, 0x80000000U);
    MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 0, 0, 1, 1, 0, ARM_MPU_REGION_SIZE_64MB);
#endif
#if defined(__ICCARM__) || defined(__GNUC__)
    extern uint32_t __NCACHE_REGION_START[];  // 來自鏈接檔案里的定義
    extern uint32_t __NCACHE_REGION_SIZE[];   // 來自鏈接檔案里的定義
    uint32_t nonCacheStart = (uint32_t)__NCACHE_REGION_START;
    uint32_t size          = (uint32_t)__NCACHE_REGION_SIZE;
#endif
    volatile uint32_t i = 0;
    while ((size >> i) > 0x1U)
    {
        i++;
    }
    if (i != 0)
    {
        /* The MPU region size should be 2^N, 5<=N<=32, region base should be multiples of size. */
        assert(!(nonCacheStart % size));
        assert(size == (uint32_t)(1 << i));
        assert(i >= 5);

        /* Region 9 setting: Memory with Normal type, not shareable, non-cacheable */
        MPU->RBAR = ARM_MPU_RBAR(9, nonCacheStart);
        MPU->RASR = ARM_MPU_RASR(0, ARM_MPU_AP_FULL, 1, 0, 0, 0, 0, i - 1);
    }

    /* Enable MPU */
    ARM_MPU_Enable(MPU_CTRL_PRIVDEFENA_Msk);

    /* Enable I cache and D cache */
    SCB_EnableDCache();
    SCB_EnableICache();
}

附錄一、MPU特性差異

處理器版本	存在MPU	最大主保護區域(k)	主保護區域可重疊	子保護區域	三組Alias空間
Cortex-M0/1	無	N/A	N/A	N/A	N/A
Cortex-M0+	有	8個	支持	k*8個	不支持
Cortex-M3/4	有	8個	支持	k*8個	支持
Cortex-M7	有	8/16個	支持	k*8個	支持
Cortex-M23	有	8個	不支持	不支持	不支持
Cortex-M33/35P	有	8個	不支持	不支持	支持
Cortex-M55	有	4/8/12/16個	不支持	不支持	支持
