問題解答
曾經有人問我，FreeRTOS那么多API，到底怎么記住呢？
我想說，其實API不難記，就是有點難找，因為FreeRTOS的API很多都是帶參宏，所以跳來跳去的比較麻煩，而且注釋也很多，要找還真不是那么容易，不過也沒啥，一般都會有API手冊的，我就告訴大家一下：

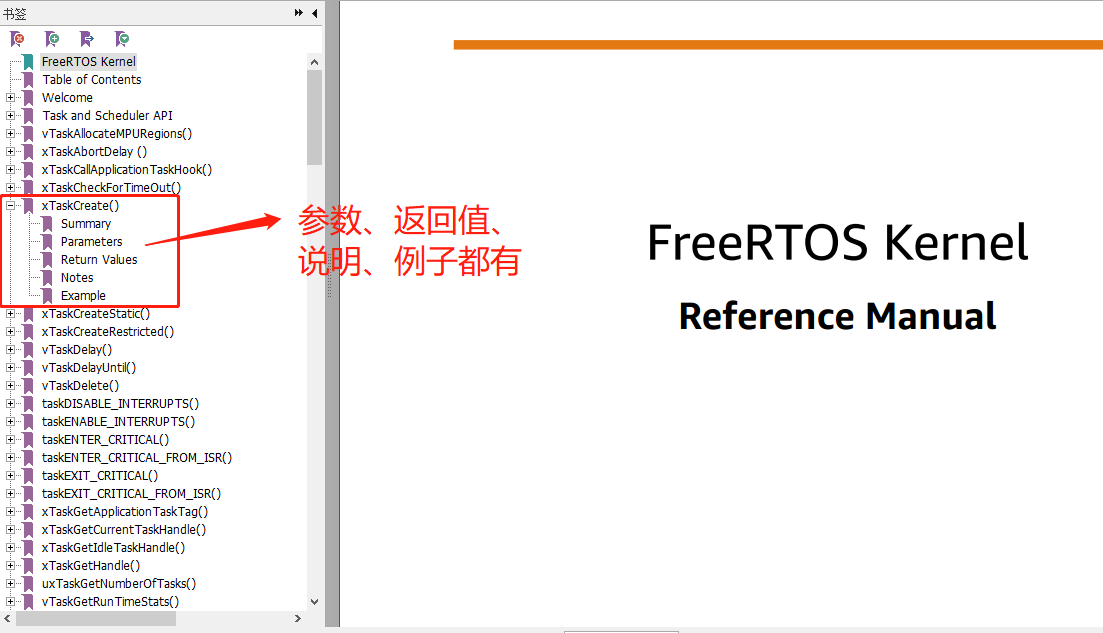

FreeRTOS Kernel: Reference Manual
FreeRTOS內核：參考手冊，大家可以在官網下載，也能在后臺得到，

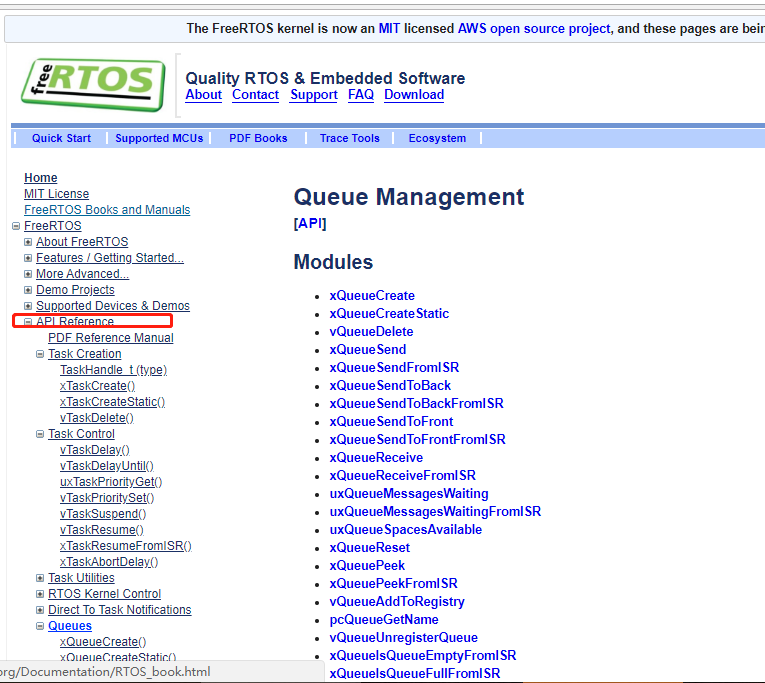

當然書本是英文的，如果英語像我這樣子不咋地的同學，可以用谷歌瀏覽器在官網直接看API手冊，直接翻譯一下就行了，傳送門：https://www.freertos.org/a00018.html
FreeRTOS訊息佇列
基于 FreeRTOS 的應用程式由一組獨立的任務構成——每個任務都是具有獨立權限的程式，這些獨立的任務之間的通訊與同步一般都是基于作業系統提供的IPC通訊機制，而FreeRTOS 中所有的通信與同步機制都是基于佇列實作的，
訊息佇列是一種常用于任務間通信的資料結構，佇列可以在任務與任務間、中斷和任務間傳送資訊，實作了任務接收來自其他任務或中斷的不固定長度的訊息，任務能夠從佇列里面讀取訊息，當佇列中的訊息是空時，掛起讀取任務，用戶還可以指定掛起的任務時間；當佇列中有新訊息時，掛起的讀取任務被喚醒并處理新訊息，訊息佇列是一種異步的通信方式，
佇列特性
1.資料存盤
佇列可以保存有限個具有確定長度的資料單元，佇列可以保存的最大單元數目被稱為佇列的“深度”，在佇列創建時需要設定其深度和每個單元的大小，
通常情況下，佇列被作為 FIFO(先進先出)緩沖區使用，即資料由佇列尾寫入，從佇列首讀出，當然，由佇列首寫入也是可能的，
往佇列寫入資料是通過位元組拷貝把資料復制存盤到佇列中；從佇列讀出資料使得把佇列中的資料拷貝洗掉，
2.讀阻塞
當某個任務試圖讀一個佇列時，其可以指定一個阻塞超時時間，在這段時間中，如果佇列為空，該任務將保持阻塞狀態以等待佇列資料有效，當其它任務或中斷服務例程往其等待的佇列中寫入了資料，該任務將自動由阻塞態轉移為就緒態，當等待的時間超過了指定的阻塞時間，即使佇列中尚無有效資料，任務也會自動從阻塞態轉移為就緒態，
由于佇列可以被多個任務讀取，所以對單個佇列而言，也可能有多個任務處于阻塞狀態以等待佇列資料有效，這種情況下，一旦佇列資料有效，只會有一個任務會被解除阻塞，這個任務就是所有等待任務中優先級最高的任務，而如果所有等待任務的優先級相同，那么被解除阻塞的任務將是等待最久的任務，
說些題外話，ucos中是具有廣播訊息的，當有多個任務阻塞在佇列上，當發送訊息的時候可以選擇廣播訊息，那么這些阻塞的任務都能被解除阻塞，
3.寫阻塞
與讀阻塞想反，任務也可以在寫佇列時指定一個阻塞超時時間，這個時間是當被寫佇列已滿時，任務進入阻塞態以等待佇列空間有效的最長時間，
由于佇列可以被多個任務寫入，所以對單個佇列而言，也可能有多個任務處于阻塞狀態以等待佇列空間有效，這種情況下，一旦佇列空間有效，只會有一個任務會被解除阻塞，這個任務就是所有等待任務中優先級最高的任務，而如果所有等待任務的優先級相同，那么被解除阻塞的任務將是等待最久的任務，
訊息佇列的作業流程
1.發送訊息
任務或者中斷服務程式都可以給訊息佇列發送訊息，當發送訊息時，如果佇列未滿或者允許覆寫入隊， FreeRTOS 會將訊息拷貝到訊息佇列隊尾，否則，會根據用戶指定的阻塞超時時間進行阻塞，在這段時間中，如果佇列一直不允許入隊，該任務將保持阻塞狀態以等待佇列允許入隊，當其它任務從其等待的佇列中讀取入了資料（佇列未滿），該任務將自動由阻塞態轉為就緒態，當任務等待的時間超過了指定的阻塞時間，即使佇列中還不允許入隊，任務也會自動從阻塞態轉移為就緒態，此時發送訊息的任務或者中斷程式會收到一個錯誤碼 errQUEUE_FULL，
發送緊急訊息的程序與發送訊息幾乎一樣，唯一的不同是，當發送緊急訊息時，發送的位置是訊息佇列隊頭而非隊尾，這樣，接收者就能夠優先接收到緊急訊息，從而及時進行訊息處理，

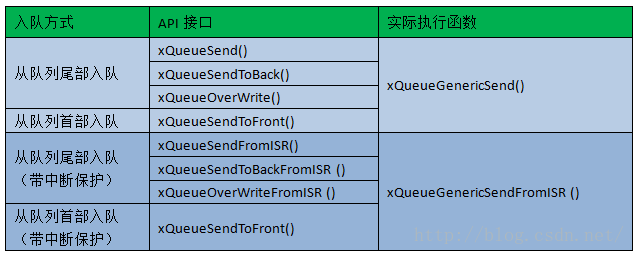

下面是訊息佇列的發送API介面，函式中有FromISR則表明在中斷中使用的，
1 /*-----------------------------------------------------------*/
2 BaseType_t xQueueGenericSend( QueueHandle_t xQueue, (1)
3 const void * const pvItemToQueue, (2)
4 TickType_t xTicksToWait, (3)
5 const BaseType_t xCopyPosition ) (4)
6 {
7 BaseType_t xEntryTimeSet = pdFALSE, xYieldRequired;
8 TimeOut_t xTimeOut;
9 Queue_t * const pxQueue = ( Queue_t * ) xQueue;
10
11 /* 已洗掉一些斷言操作 */
12
13 for ( ;; ) {
14 taskENTER_CRITICAL(); (5)
15 {
16 /* 佇列未滿 */
17 if ( ( pxQueue->uxMessagesWaiting < pxQueue->uxLength )
18 || ( xCopyPosition == queueOVERWRITE ) ) { (6)
19 traceQUEUE_SEND( pxQueue );
20 xYieldRequired =
21 prvCopyDataToQueue( pxQueue, pvItemToQueue, xCopyPosition ); (7)
22
23 /* 已洗掉使用佇列集部分代碼 */
24 /* 如果有任務在等待獲取此訊息佇列 */
25 if ( listLIST_IS_EMPTY(&(pxQueue->xTasksWaitingToReceive))==pdFALSE){ (8)
26 /* 將任務從阻塞中恢復 */
27 if ( xTaskRemoveFromEventList(
28 &( pxQueue->xTasksWaitingToReceive ) )!=pdFALSE) { (9)
29 /* 如果恢復的任務優先級比當前運行任務優先級還高，
30 那么需要進行一次任務切換 */
31 queueYIELD_IF_USING_PREEMPTION(); (10)
32 } else {
33 mtCOVERAGE_TEST_MARKER();
34 }
35 } else if ( xYieldRequired != pdFALSE ) {
36 /* 如果沒有等待的任務，拷貝成功也需要任務切換 */
37 queueYIELD_IF_USING_PREEMPTION(); (11)
38 } else {
39 mtCOVERAGE_TEST_MARKER();
40 }
41
42 taskEXIT_CRITICAL(); (12)
43 return pdPASS;
44 }
45 /* 佇列已滿 */
46 else { (13)
47 if ( xTicksToWait == ( TickType_t ) 0 ) {
48 /* 如果用戶不指定阻塞超時時間，退出 */
49 taskEXIT_CRITICAL(); (14)
50 traceQUEUE_SEND_FAILED( pxQueue );
51 return errQUEUE_FULL;
52 } else if ( xEntryTimeSet == pdFALSE ) {
53 /* 初始化阻塞超時結構體變數，初始化進入
54 阻塞的時間xTickCount和溢位次數xNumOfOverflows */
55 vTaskSetTimeOutState( &xTimeOut ); (15)
56 xEntryTimeSet = pdTRUE;
57 } else {
58 mtCOVERAGE_TEST_MARKER();
59 }
60 }
61 }
62 taskEXIT_CRITICAL(); (16)
63 /* 掛起調度器 */
64 vTaskSuspendAll();
65 /* 佇列上鎖 */
66 prvLockQueue( pxQueue );
67
68 /* 檢查超時時間是否已經過去了 */
69 if (xTaskCheckForTimeOut(&xTimeOut, &xTicksToWait)==pdFALSE){ (17)
70 /* 如果佇列還是滿的 */
71 if ( prvIsQueueFull( pxQueue ) != pdFALSE ) { (18)
72 traceBLOCKING_ON_QUEUE_SEND( pxQueue );
73 /* 將當前任務添加到佇列的等待發送串列中
74 以及阻塞延時串列，延時時間為用戶指定的超時時間xTicksToWait */
75 vTaskPlaceOnEventList(
76 &( pxQueue->xTasksWaitingToSend ), xTicksToWait );(19)
77 /* 佇列解鎖 */
78 prvUnlockQueue( pxQueue ); (20)
79
80 /* 恢復調度器 */
81 if ( xTaskResumeAll() == pdFALSE ) {
82 portYIELD_WITHIN_API();
83 }
84 } else {
85 /* 佇列有空閑訊息空間，允許入隊 */
86 prvUnlockQueue( pxQueue ); (21)
87 ( void ) xTaskResumeAll();
88 }
89 } else {
90 /* 超時時間已過，退出 */
91 prvUnlockQueue( pxQueue ); (22)
92 ( void ) xTaskResumeAll();
93
94 traceQUEUE_SEND_FAILED( pxQueue );
95 return errQUEUE_FULL;
96 }
97 }
98 }
99 /*-----------------------------------------------------------*/
如果阻塞時間不為 0，任務會因為等待入隊而進入阻塞， 在將任務設定為阻塞的程序中， 系統不希望有其它任務和中斷操作這個佇列的 xTasksWaitingToReceive 串列和 xTasksWaitingToSend 串列，因為可能引起其它任務解除阻塞，這可能會發生優先級翻轉，比如任務 A 的優先級低于當前任務，但是在當前任務進入阻塞的程序中，任務 A 卻因為其它原因解除阻塞了，這顯然是要絕對禁止的，因此FreeRTOS 使用掛起調度器禁止其它任務操作佇列，因為掛起調度器意味著任務不能切換并且不準呼叫可能引起任務切換的 API 函式，但掛起調度器并不會禁止中斷，中斷服務函式仍然可以操作佇列阻塞串列，可能會解除任務阻塞、可能會進行背景關系切換，這也是不允許的，于是，FreeRTOS解決辦法是不但掛起調度器，還要給佇列上鎖，禁止任何中斷來操作佇列，

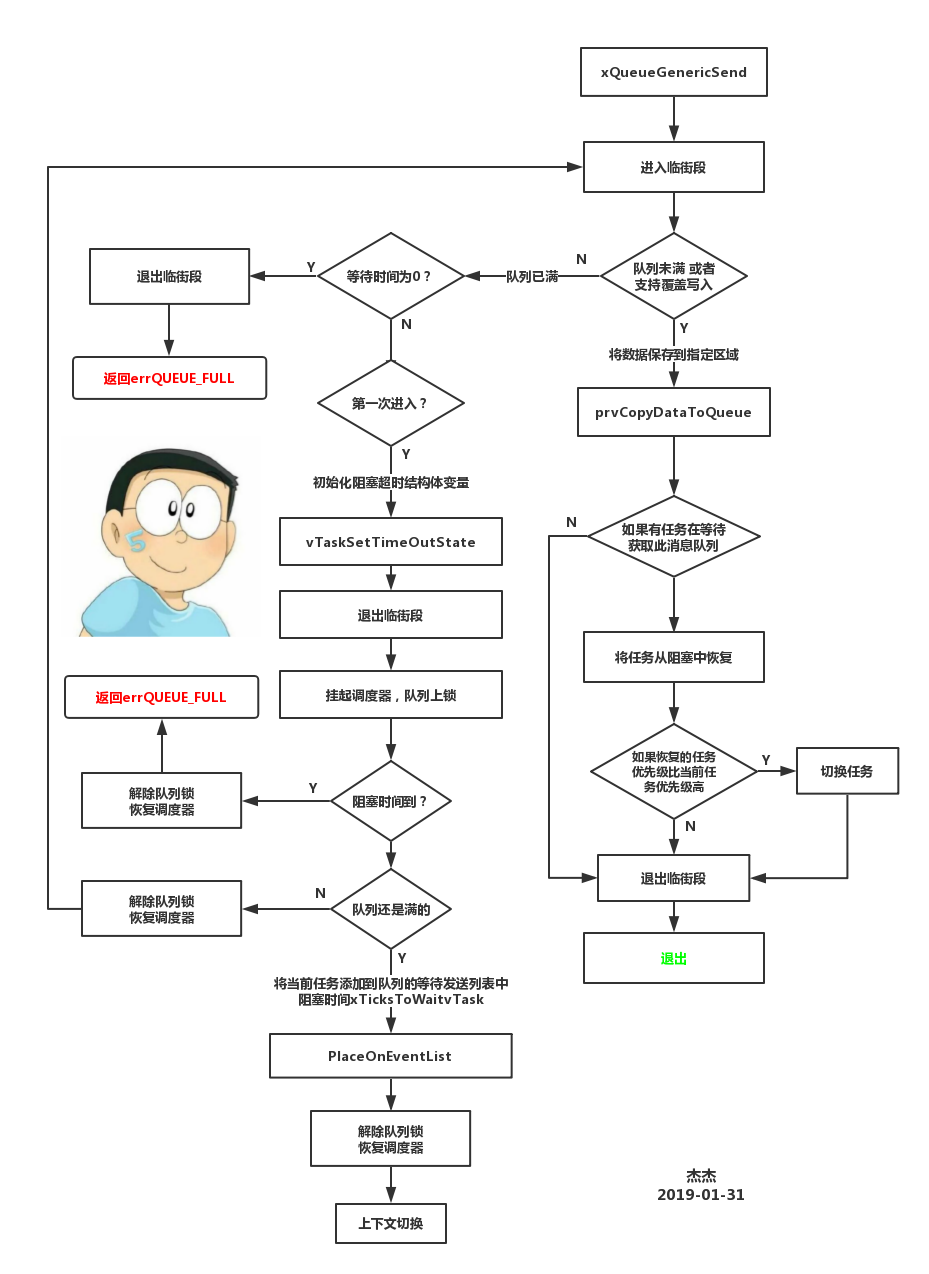

下面來看看流程圖：
相比在任務中呼叫的發送函式，在中斷中呼叫的函式會更加簡單一些， 沒有任務阻塞操作，
函式 xQueueGenericSend中插入資料后， 會檢查等待接收鏈表是否有任務等待，如果有會恢復就緒，如果恢復的任務優先級比當前任務高， 則會觸發任務切換；但是在中斷中呼叫的這個函式的做法是回傳一個引數標志是否需要觸發任務切換，并不在中斷中切換任務，
在任務中呼叫的函式中有鎖定和解鎖佇列的操作， 鎖定佇列的時候， 佇列的事件鏈表不能被修改， 而在被中斷中發送訊息的處理是： 當遇到佇列被鎖定的時候， 將新資料插入到佇列后， 并不會直接恢復因為等待接收的任務， 而是累加了計數， 當佇列解鎖的時候， 會根據這個計數， 對應恢復幾個任務，
遇到佇列滿的情況， 函式會直接回傳， 而不是阻塞等待， 因為在中斷中阻塞是不允許的！！！
1 BaseType_t xQueueGenericSendFromISR(
2 QueueHandle_t xQueue,
3 const void * const pvItemToQueue,
4 /* 不在中斷函式中觸發任務切換， 而是回傳一個標記 */
5 BaseType_t * const pxHigherPriorityTaskWoken,
6 const BaseType_t xCopyPosition )
7{
8 BaseType_t xReturn;
9 UBaseType_t uxSavedInterruptStatus;
10 Queue_t * const pxQueue = ( Queue_t * ) xQueue;
11
12 uxSavedInterruptStatus = portSET_INTERRUPT_MASK_FROM_ISR();
13 {
14 // 判斷佇列是否有空間插入新內容
15 if( ( pxQueue->uxMessagesWaiting < pxQueue->uxLength ) || ( xCopyPosition == queueOVERWRITE ) )
16 {
17 const int8_t cTxLock = pxQueue->cTxLock;
18
19 // 中斷中不能使用互斥鎖， 所以拷貝函式只是拷貝資料，
20 // 沒有任務優先級繼承需要考慮
21 ( void ) prvCopyDataToQueue( pxQueue, pvItemToQueue, xCopyPosition );
22
23 // 判斷佇列是否被鎖定
24 if( cTxLock == queueUNLOCKED )
25 {
26 #if ( configUSE_QUEUE_SETS == 1 )
27 // 集合相關代碼
28 #else /* configUSE_QUEUE_SETS */
29 {
30 // 將最高優先級的等待任務恢復到就緒鏈表
31 if( listLIST_IS_EMPTY( &( pxQueue->xTasksWaitingToReceive ) ) == pdFALSE )
32 {
33 if( xTaskRemoveFromEventList( &( pxQueue->xTasksWaitingToReceive ) ) != pdFALSE)
34 {
35 // 如果有高優先級的任務被恢復
36 // 此處不直接觸發任務切換， 而是回傳一個標記
37 if( pxHigherPriorityTaskWoken != NULL )
38 {
39 *pxHigherPriorityTaskWoken = pdTRUE;
40 }
41 }
42 }
43 }
44 #endif /* configUSE_QUEUE_SETS */
45 }
46 else
47 {
48 // 佇列被鎖定， 不能修改事件鏈表
49 // 增加計數， 記錄需要接觸幾個任務到就緒
50 // 在解鎖佇列的時候會根據這個計數恢復任務
51 pxQueue->cTxLock = ( int8_t ) ( cTxLock + 1 );
52 }
53 xReturn = pdPASS;
54 }
55 else
56 {
57 // 佇列滿 直接回傳 不阻塞
58 xReturn = errQUEUE_FULL;
59 }
60 }
61
62 // 恢復中斷的優先級
63 portCLEAR_INTERRUPT_MASK_FROM_ISR( uxSavedInterruptStatus );
64
65 return xReturn;
66}
訊息佇列讀取
任務呼叫接收函式收取佇列訊息， 函式首先判斷當前佇列是否有未讀訊息， 如果沒有， 則會判斷引數 xTicksToWait, 決定直接回傳函式還是阻塞等待，
如果佇列中有訊息未讀， 首先會把待讀的訊息復制到傳進來的指標所指內， 然后判斷函式引數 xJustPeeking == pdFALSE的時候， 符合的話， 說明這個函式讀取了資料， 需要把被讀取的資料做出隊處理， 如果不是， 則只是查看一下（peek），只是回傳資料，但是不會把資料清除，
對于正常讀取資料的操作， 清除資料后佇列會空出空位， 所以查看佇列中的等待串列中是否有任務等發送資料而被掛起， 有的話恢復一個任務就緒， 并根據優先級判斷是否需要出進行任務切換，
對于只是查看資料的， 由于沒有清除資料， 所以沒有空間新空出，不需要檢查發送等待鏈表， 但是會檢查接收等待鏈表， 如果有任務掛起會切換其到就緒并判斷是否需要切換，
訊息佇列出隊程序分析，其實跟入隊差不多，請看注釋：
1 /*-----------------------------------------------------------*/
2 BaseType_t xQueueGenericReceive( QueueHandle_t xQueue, (1)
3 void * const pvBuffer, (2)
4 TickType_t xTicksToWait, (3)
5 const BaseType_t xJustPeeking ) (4)
6 {
7 BaseType_t xEntryTimeSet = pdFALSE;
8 TimeOut_t xTimeOut;
9 int8_t *pcOriginalReadPosition;
10 Queue_t * const pxQueue = ( Queue_t * ) xQueue;
11
12 /* 已洗掉一些斷言 */
13 for ( ;; ) {
14 taskENTER_CRITICAL(); (5)
15 {
16 const UBaseType_t uxMessagesWaiting = pxQueue->uxMessagesWaiting;
17
18 /* 看看佇列中有沒有訊息 */
19 if ( uxMessagesWaiting > ( UBaseType_t ) 0 ) { (6)
20 /*防止僅僅是讀取訊息，而不進行訊息出隊操作*/
21 pcOriginalReadPosition = pxQueue->u.pcReadFrom; (7)
22 /* 拷貝訊息到用戶指定存放區域pvBuffer */
23 prvCopyDataFromQueue( pxQueue, pvBuffer ); (8)
24
25 if ( xJustPeeking == pdFALSE ) { (9)
26 /* 讀取訊息并且訊息出隊 */
27 traceQUEUE_RECEIVE( pxQueue );
28
29 /* 獲取了訊息，當前訊息佇列的訊息個數需要減一 */
30 pxQueue->uxMessagesWaiting = uxMessagesWaiting - 1; (10)
31 /* 判斷一下訊息佇列中是否有等待發送訊息的任務 */
32 if ( listLIST_IS_EMPTY( (11)
33 &( pxQueue->xTasksWaitingToSend ) ) == pdFALSE ) {
34 /* 將任務從阻塞中恢復 */
35 if ( xTaskRemoveFromEventList( (12)
36 &( pxQueue->xTasksWaitingToSend ) ) != pdFALSE ) {
37 /* 如果被恢復的任務優先級比當前任務高，會進行一次任務切換 */
38 queueYIELD_IF_USING_PREEMPTION(); (13)
39 } else {
40 mtCOVERAGE_TEST_MARKER();
41 }
42 } else {
43 mtCOVERAGE_TEST_MARKER();
44 }
45 } else { (14)
46 /* 任務只是看一下訊息（peek），并不出隊 */
47 traceQUEUE_PEEK( pxQueue );
48
49 /* 因為是只讀訊息 所以還要還原讀訊息位置指標 */
50 pxQueue->u.pcReadFrom = pcOriginalReadPosition; (15)
51
52 /* 判斷一下訊息佇列中是否還有等待獲取訊息的任務 */
53 if ( listLIST_IS_EMPTY( (16)
54 &( pxQueue->xTasksWaitingToReceive ) ) == pdFALSE ) {
55 /* 將任務從阻塞中恢復 */
56 if ( xTaskRemoveFromEventList(
57 &( pxQueue->xTasksWaitingToReceive ) ) != pdFALSE ) {
58 /* 如果被恢復的任務優先級比當前任務高，會進行一次任務切換 */
59 queueYIELD_IF_USING_PREEMPTION();
60 } else {
61 mtCOVERAGE_TEST_MARKER();
62 }
63 } else {
64 mtCOVERAGE_TEST_MARKER();
65 }
66 }
67
68 taskEXIT_CRITICAL(); (17)
69 return pdPASS;
70 } else { (18)
71 /* 訊息佇列中沒有訊息可讀 */
72 if ( xTicksToWait == ( TickType_t ) 0 ) { (19)
73 /* 不等待，直接回傳 */
74 taskEXIT_CRITICAL();
75 traceQUEUE_RECEIVE_FAILED( pxQueue );
76 return errQUEUE_EMPTY;
77 } else if ( xEntryTimeSet == pdFALSE ) {
78 /* 初始化阻塞超時結構體變數，初始化進入
79 阻塞的時間xTickCount和溢位次數xNumOfOverflows */
80 vTaskSetTimeOutState( &xTimeOut ); (20)
81 xEntryTimeSet = pdTRUE;
82 } else {
83 mtCOVERAGE_TEST_MARKER();
84 }
85 }
86 }
87 taskEXIT_CRITICAL();
88
89 vTaskSuspendAll();
90 prvLockQueue( pxQueue ); (21)
91
92 /* 檢查超時時間是否已經過去了*/
93 if ( xTaskCheckForTimeOut( &xTimeOut, &xTicksToWait ) == pdFALSE ) {(22)
94 /* 如果佇列還是空的 */
95 if ( prvIsQueueEmpty( pxQueue ) != pdFALSE ) {
96 traceBLOCKING_ON_QUEUE_RECEIVE( pxQueue ); (23)
97 /* 將當前任務添加到佇列的等待接收串列中
98 以及阻塞延時串列，阻塞時間為用戶指定的超時時間xTicksToWait */
99 vTaskPlaceOnEventList(
100 &( pxQueue->xTasksWaitingToReceive ), xTicksToWait );
101 prvUnlockQueue( pxQueue );
102 if ( xTaskResumeAll() == pdFALSE ) {
103 /* 如果有任務優先級比當前任務高，會進行一次任務切換 */
104 portYIELD_WITHIN_API();
105 } else {
106 mtCOVERAGE_TEST_MARKER();
107 }
108 } else {
109 /* 如果佇列有訊息了，就再試一次獲取訊息 */
110 prvUnlockQueue( pxQueue ); (24)
111 ( void ) xTaskResumeAll();
112 }
113 } else {
114 /* 超時時間已過，退出 */
115 prvUnlockQueue( pxQueue ); (25)
116 ( void ) xTaskResumeAll();
117
118 if ( prvIsQueueEmpty( pxQueue ) != pdFALSE ) {
119 /* 如果佇列還是空的，回傳錯誤代碼errQUEUE_EMPTY */
120 traceQUEUE_RECEIVE_FAILED( pxQueue );
121 return errQUEUE_EMPTY; (26)
122 } else {
123 mtCOVERAGE_TEST_MARKER();
124 }
125 }
126 }
127 }
128 /*-----------------------------------------------------------*/
提示
如果佇列存盤的資料較大時，那最好是利用佇列來傳遞資料的指標而不是資料本身，因為傳遞資料的時候是需要CPU一位元組一位元組地將資料拷貝進佇列或從佇列拷貝出來，而傳遞指標無論是在處理速度上還是記憶體空間利用上都更有效，但是，當利用佇列傳遞指標時，一定要十分小心地做到以下兩點：
1.指標指向的記憶體空間的所有權必須明確
當任務間通過指標共享記憶體時，應該從根本上保證所不會有任意兩個任務同時修改共享記憶體中的資料，或是以其它行為方式使得共享記憶體資料無效或產生一致性問題，原則上，共享記憶體在其指標發送到佇列之前，其內容只允許被發送任務訪問；共享記憶體指標從佇列中被讀出之后，其內容亦只允許被接收任務訪問，
2.指標指向的記憶體空間必須有效
如果指標指向的記憶體空間是動態分配的，只應該有一個任務負責對其進行記憶體釋放，當這段記憶體空間被釋放之后，就不應該有任何一個任務再訪問這段空間，
并且最最最重要的是禁止使用指標訪問任務堆疊上的空間，也就是區域變數，因為當堆疊發生改變后，堆疊上的資料將不再有效，
