痞子衡的 NXP-MCUBootUtility 開源專案自2018年8月27日第一筆提交至今已有21個月，目前累計代碼已近50000行，相信這個工具為大家開發 i.MXRT 專案提供了一些便利，聽聞也有不少客戶用這個工具做量產，這是痞子衡堅持維護這個專案的最大意義所在，
時光飛逝，距離上一個版本(v2.2)發布已有半年了，這一次痞子衡為大家帶來了全新版本v2.3，新版本除了一些常規新i.MXRT型號支持以及bugfix之外，痞子衡特別花了大功夫徹底解決了NOR Flash支持問題，以后不管是什么Flash統統一網打盡，痞子衡是怎么做到的？且往下看，
一、v2.3更新記錄
二、關于NOR Flash支持的更新
這次關于NOR Flash支持的更新一共有三條，每條都很關鍵，

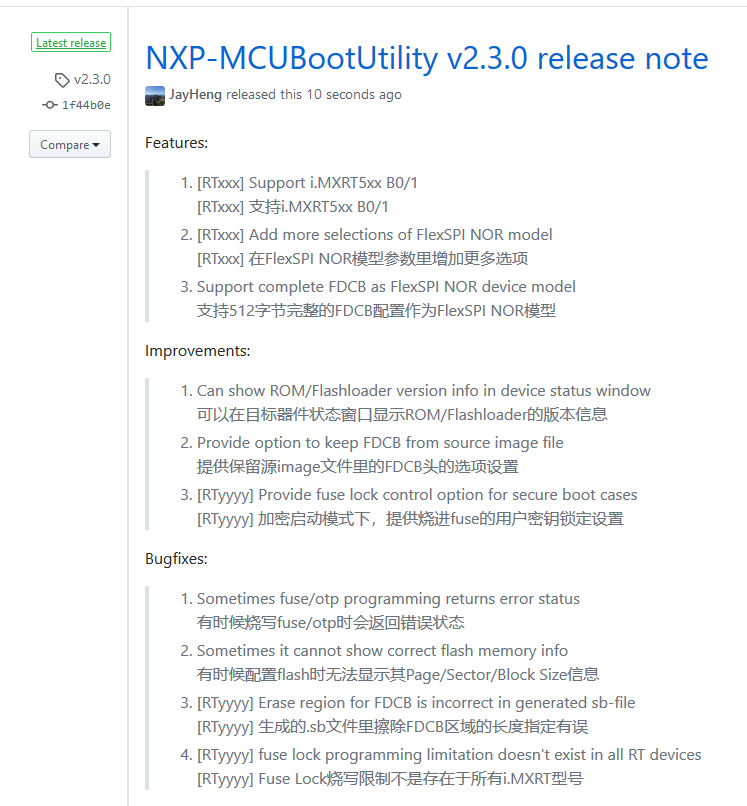

> 特性: 支持512位元組完整的FDCB配置作為FlexSPI NOR模型
> 改進: 提供保留源image檔案里的FDCB頭的選項設定
> 修復: 有時候配置flash時無法顯示其Page/Sector/Block Size資訊
2.1 正確顯示Flash資訊
先說bugfix，客戶經常反映使用工具連接i.MXRT芯片配置Flash時，明明Flash模型選對了，但是在工具左下角Device Status視窗里看到的Page/Sector/Block Size全都是"- - - - - - - - "，導致底下無法繼續燒寫image檔案，這個問題從v1.0版本開始就一直存在，并不是工具本身的問題，而是工具依賴的Flashloader機制問題，這次痞子衡用了一個workaround解決了它，這個workaround就是如果無法得到正確的Flash Size屬性，就直接用默認的256Byte Page，4KB Sector，128KB Block，這樣不影響后續操作，
2.2 保留原image的FDCB
再來說改進，我們知道工具從v1.1開始支持含i.MXRT啟動頭(包含FDCB)的image檔案，因為恩智浦SDK里的XIP工程默認都會包含啟動頭，工具對于這個啟動頭里的FDCB處理(一鍵啟動操作里)一直都是決議出來直接拋棄，因為工具會自動生成一個可用的FDCB來替代它，讓我們在板子上實際操作看一下：

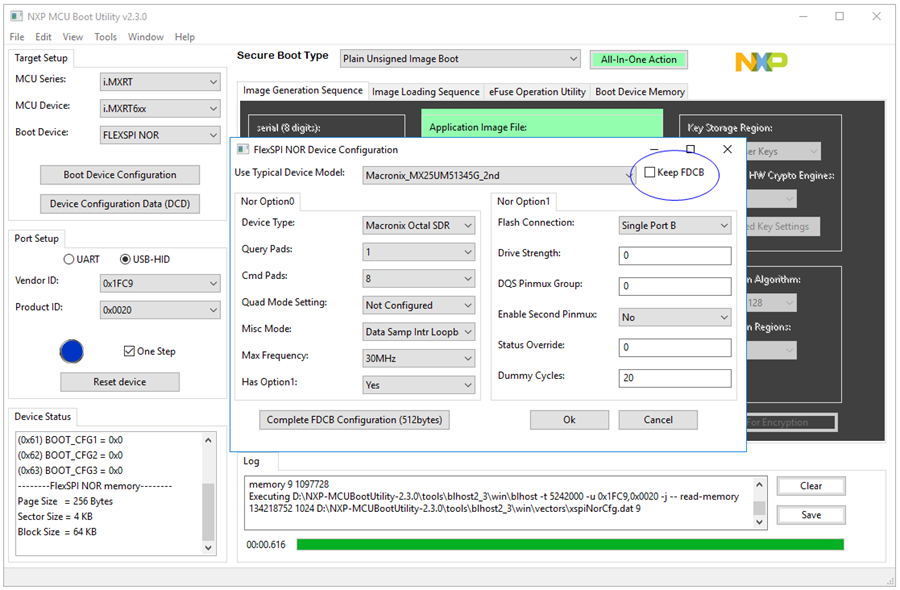

以MIMXRT685-EVK (Rev.E)板子為例，板子ISP模式設為USB ISP，然后插上USB OTG（J7），打開工具，使用默認Flash模型來配置連接（默認Keep FDCB沒有選中），然后將工具自帶的 \NXP-MCUBootUtility-2.3.0\apps\NXP_MIMXRT685-EVK_Rev.E\led_blinky_0x08001000_fdcb.srec 檔案下載進去，

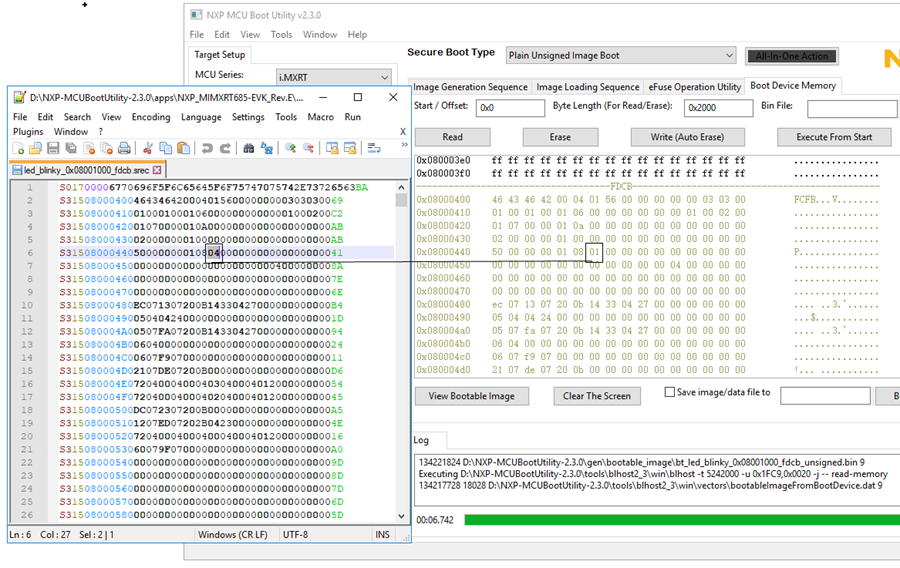

打開 led_blinky_0x08001000_fdcb.srec 檔案與工具回讀的內容進行比對，可以發現兩者的FDCB是不完全相同的，這證明工具確實沒有保留原image檔案里的FDCB，
但是有時候這個FDCB頭是客戶精心設計的，他就想讓工具保留這個FDCB頭，對于v2.2以下版本只能在通用編程器界面下載bin檔案，一鍵啟動操作里不支持，現在v2.3版本里一鍵啟動操作也可以支持了，就在Flash模型配置頁面的【Keep FDCB】設定，勾選它，然后重新連接下載即可，
2.3 完整FDCB配置連接

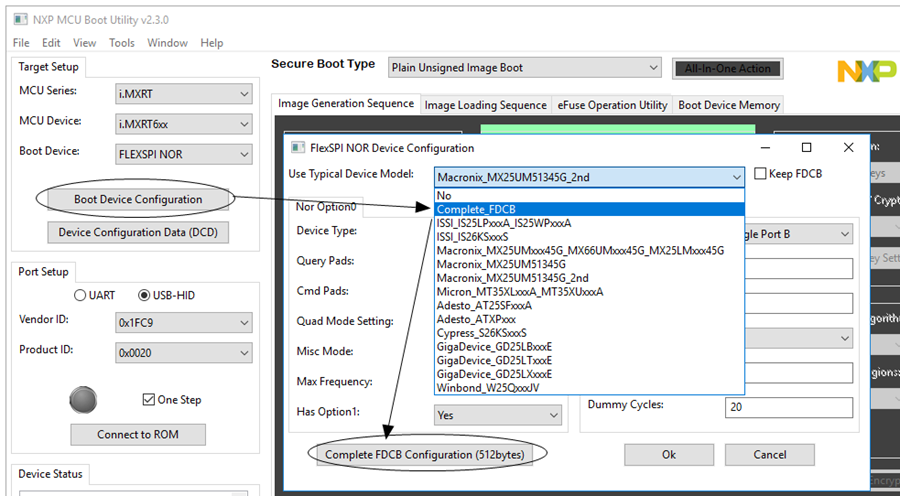

最后重點聊一聊本次的最重大更新，完整FDCB配置連接，在Flash模型配置頁面，以前都只能設定一些精簡的option引數來配置Flash，這種方式僅能支持含SFDP表的Flash，并且很多FlexSPI屬性配置都無法設（比如DQS信號來源等），全新v2.3版本增加了Complete_FDCB選項，選擇這個，便可以進一步點擊【Complete FDCB Configuration (512bytes)】按鈕進到FDCB配置頁面，

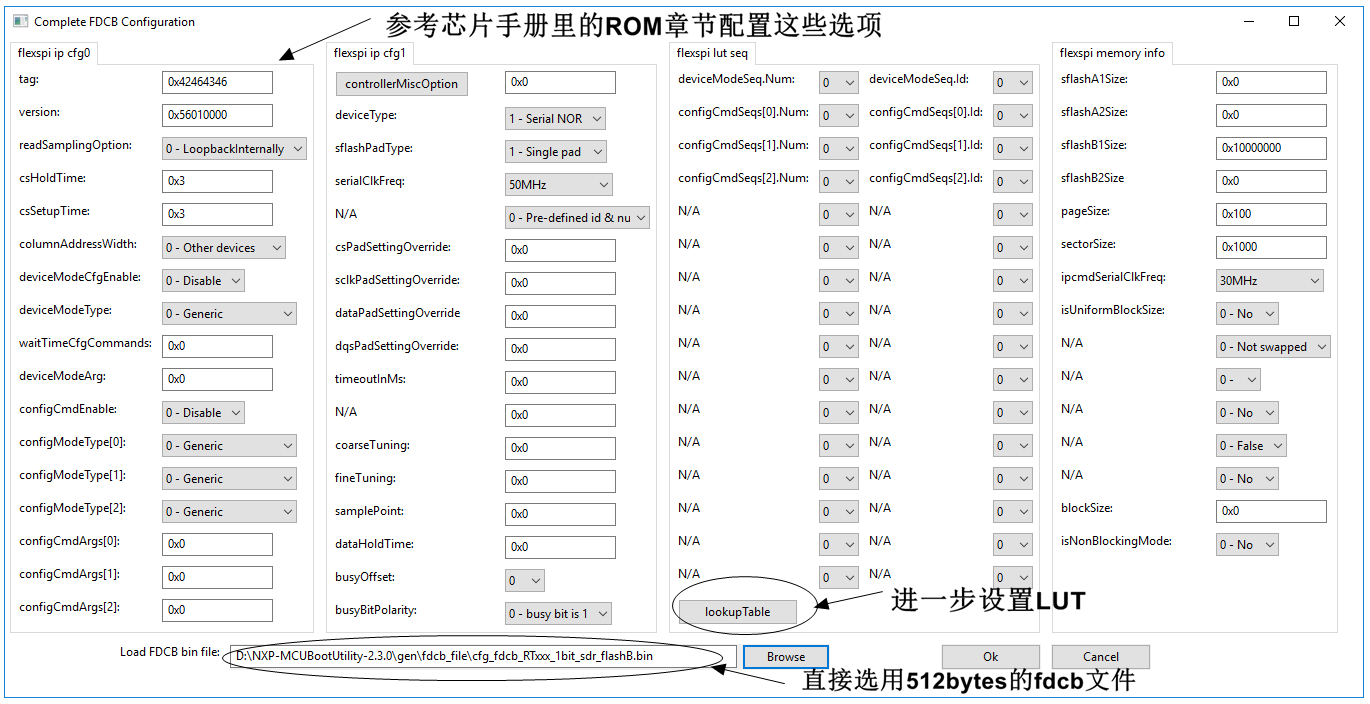

在FDCB配置頁面，你可以盡情設定那些引數，這些引數都來源于恩智浦SDK包源檔案里的 flexspi_mem_config_t 結構體，每個引數具體定義詳見芯片手冊的ROM章節，使用這個完整FDCB配置的朋友需要對FlexSPI外設有一定了解，
使用完整FDCB配置的最大好處是無論Flash是否含有SFDP，我們現在都可以正常訪問配置了，比如我們可以用工具目錄下預存的 \NXP-MCUBootUtility-2.3.0\gen\fdcb_file\cfg_fdcb_RTxxx_1bit_sdr_flashB.bin 來重新連接，事實上這個fdcb組態檔幾乎適用所有掛在RT600 FlexSPI PortB上的Flash型號（假設Flash默認作業在1bit SDR模式），因為它配置的是1bit SDR模式來訪問Flash，
至此，這次更新的主要特性便介紹完了，MCUBootUtility專案地址為 https://github.com/JayHeng/NXP-MCUBootUtility， 雖然當前版本（v2.3.0）功能已經非常完備，你還是可以在此基礎上再添加自己想要的功能，如此神器，還不快快去下載試用？
