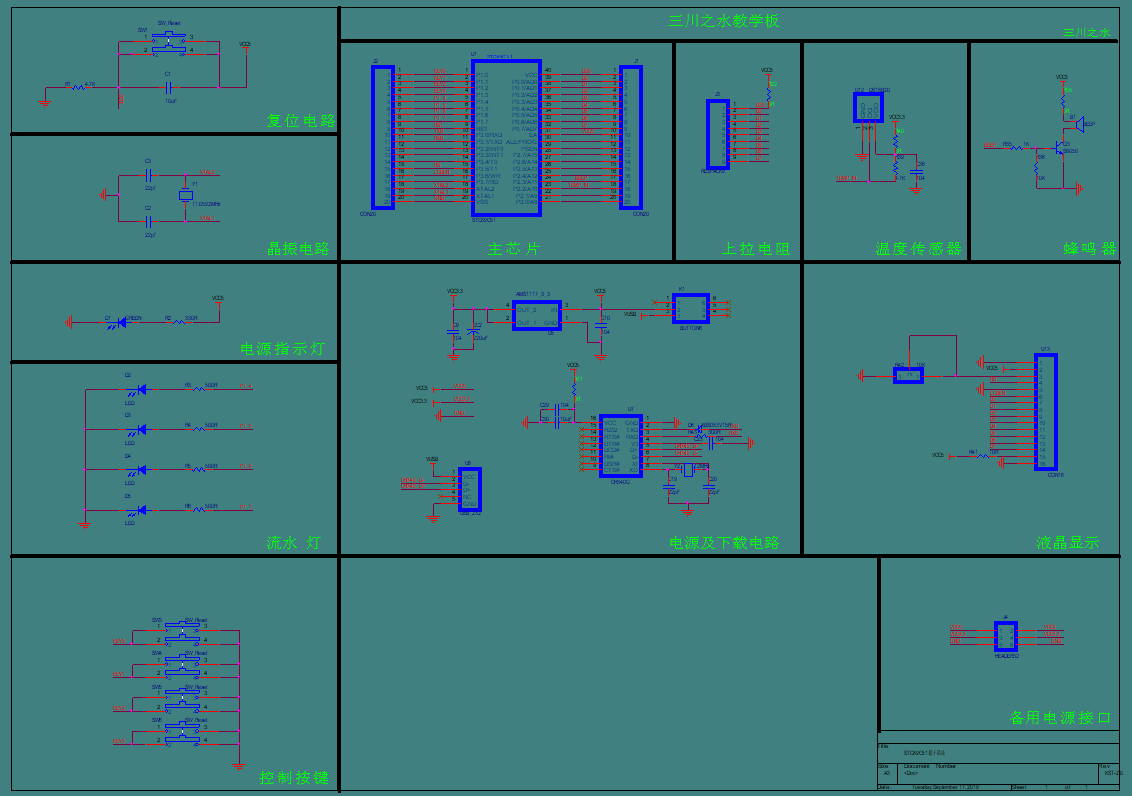

一、第一次的電路圖

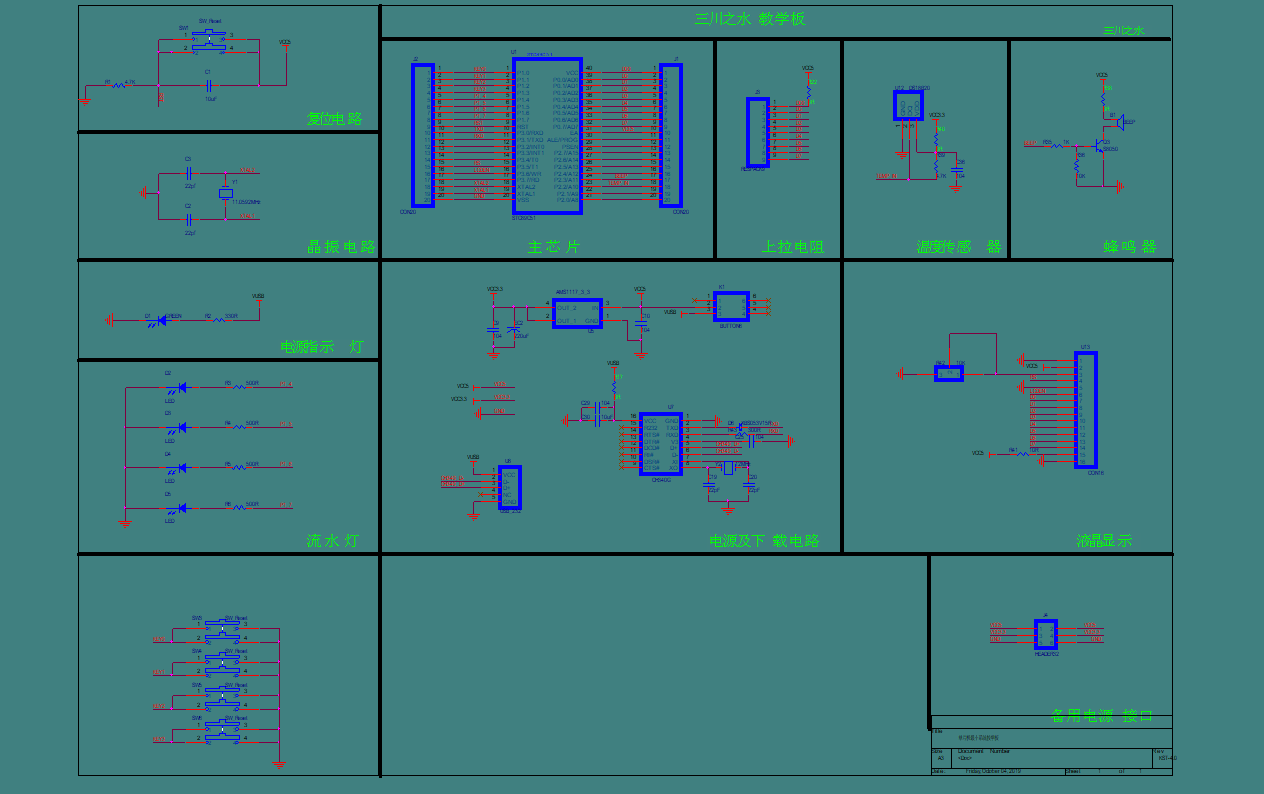

二、改進的電路圖

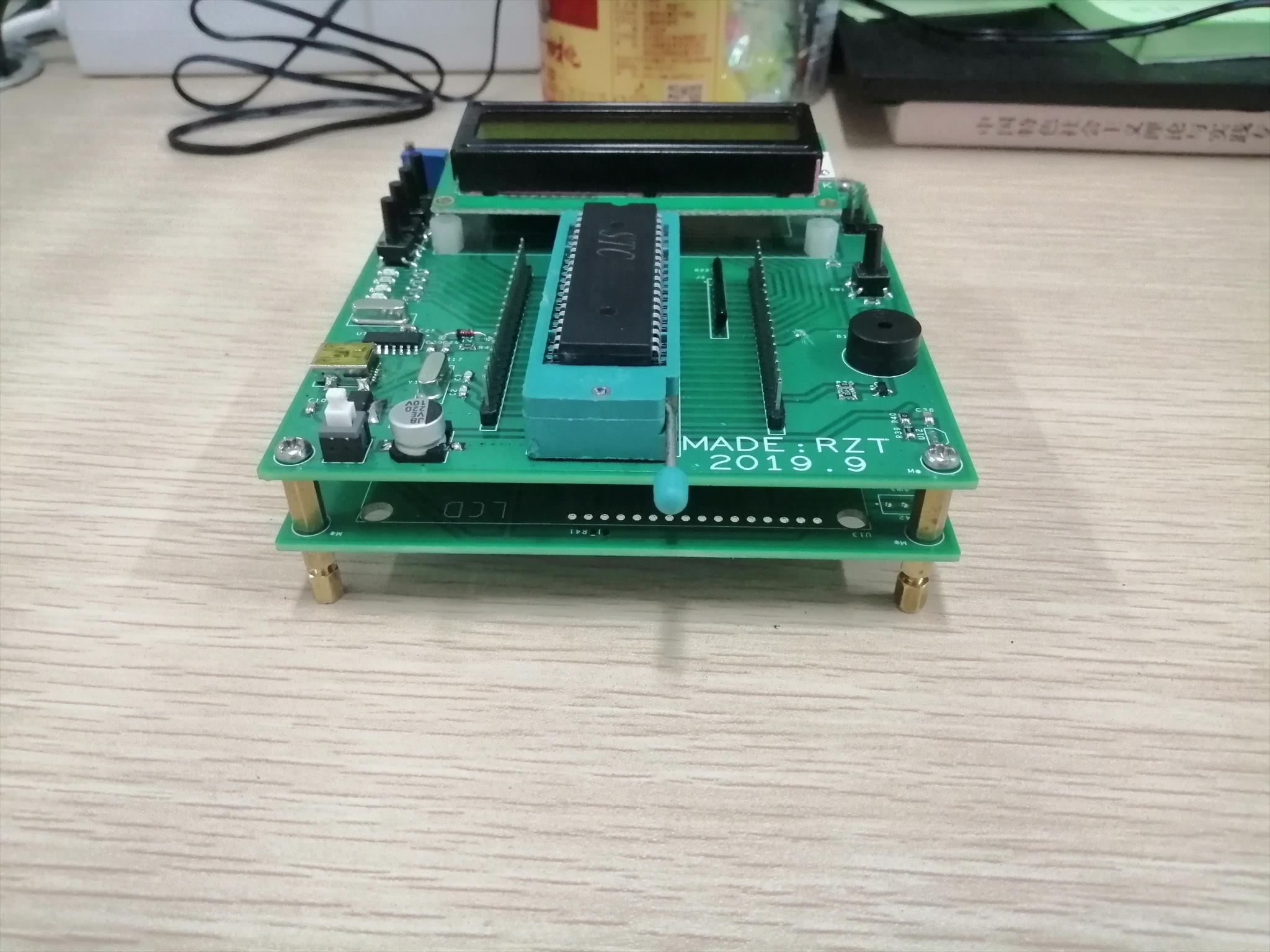

三、最終的PCB
四、總結
1、注意51單片機下載程式時，需要冷啟動，第一張原理圖就是沒有注意冷啟動，導致下載程式時，單片機斷電的同時，串口下載電路也跟著斷電了，第二張圖更改了這個錯誤，使用電源VUSB直接給串口供電，這樣，單片機斷電時，串口電路仍然在作業，
2、LED燈的亮度不足，IO口的輸出電流（拉電流）太小（小于等于1mA），應該外加擴流電路：
（1）、外加三極管驅動，
（2）、二極管驅動（灌電流）不推薦，一般51單片機單個的IO口最大允許灌電流為15mA，P0口允許26mA，但是總的灌電流之和不應該超過71mA，拉電流不到1mA
3、冷啟動：就是電路的重新上電，也就是斷電后，重新供電， 是指在斷電狀態下重新上電，冷啟動，是在下載程式開始時，為了是單片檢測有無下載信號，若有則下載；若無則執行原來的程式，
4、熱啟動：就是芯片不斷電，使用復位管腳對其進行復位（看門狗或軟體復位），也就是程式重新運行，
