本文例子參考《STM32單片機開發實體——基于Proteus虛擬仿真與HAL/LL庫》
源代碼：https://github.com/LanLinnet/STM33F103R6
專案要求
實作流水燈效果，
硬體設計
-

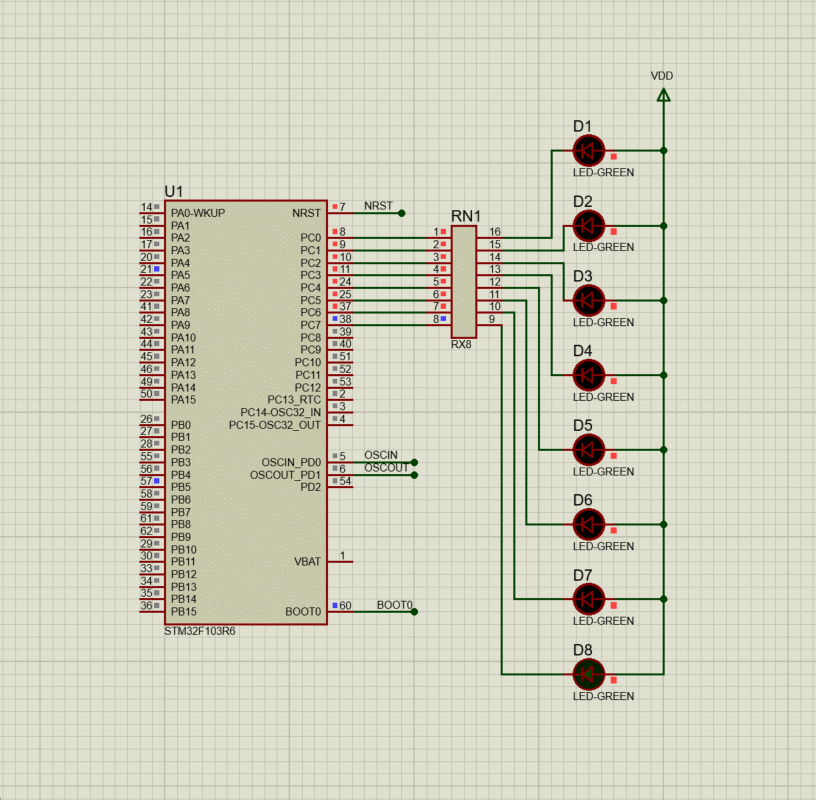

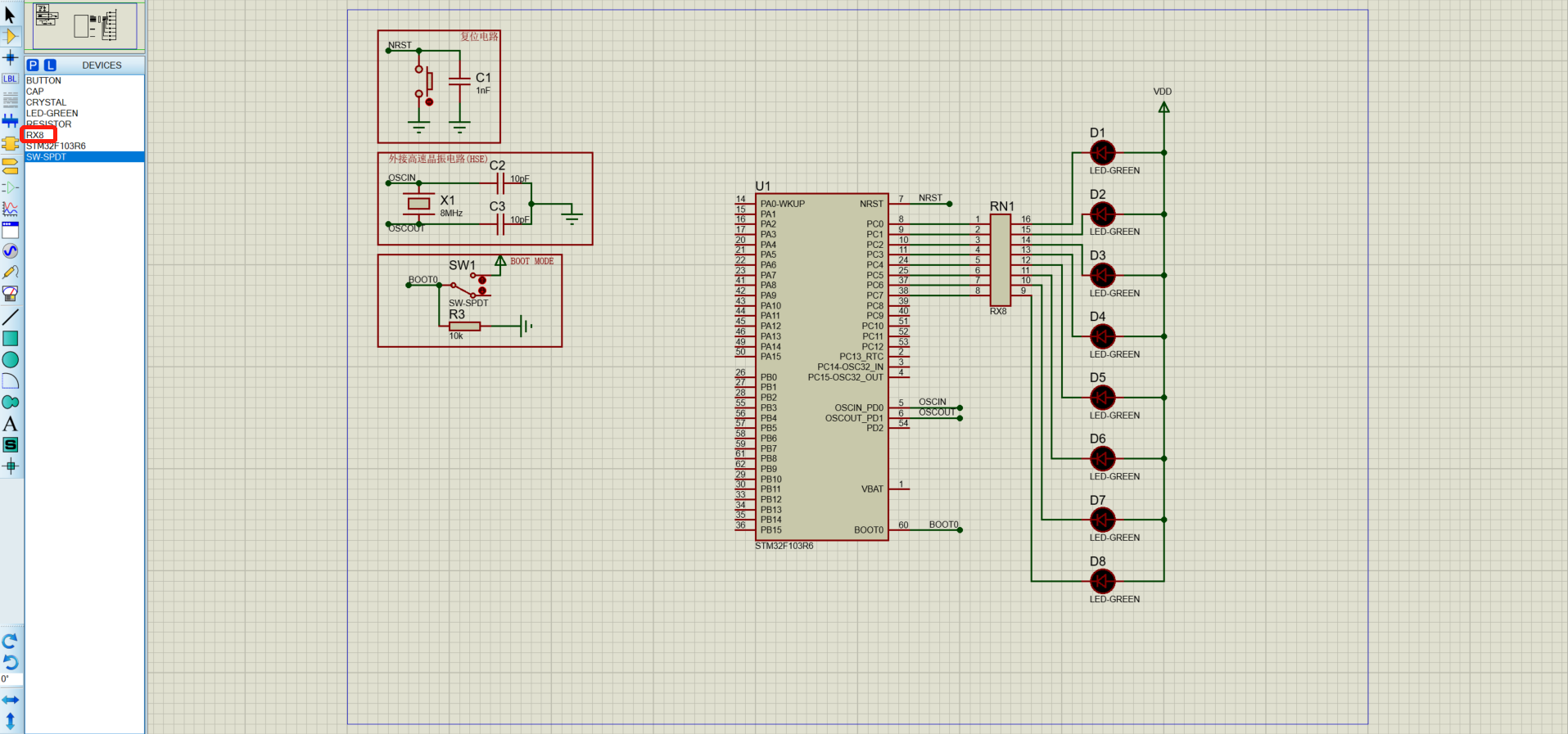

在第一節的基礎上，在Proteus中添加電路如下圖所示，其中我們添加了一個排阻RX8，
根據電路圖我們可以知道，當STM32單片機輸出低電平時，發光二極管導通， -

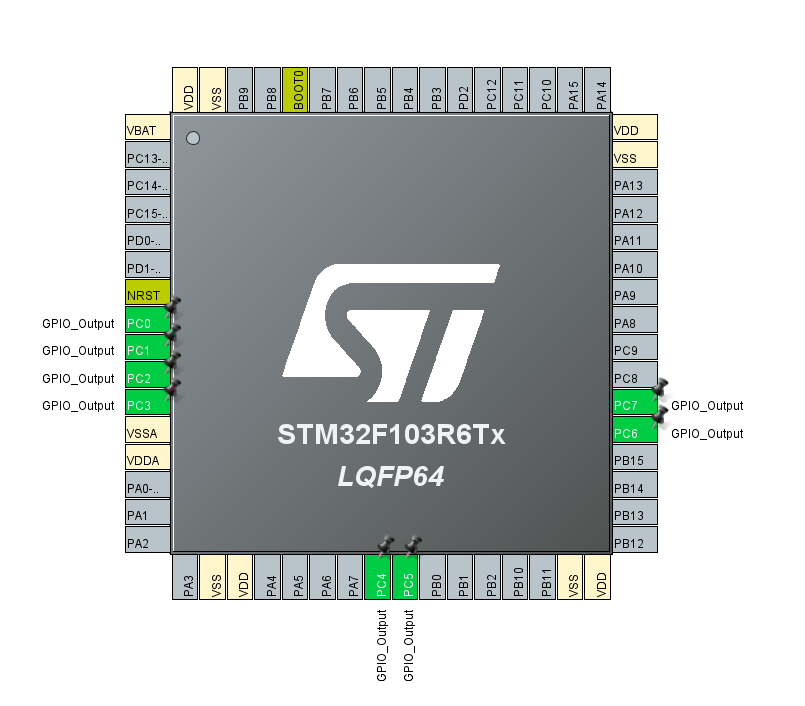

打開CubeMX，按照建立工程，配置PC0-PC7引腳為GPIO_Output，
-

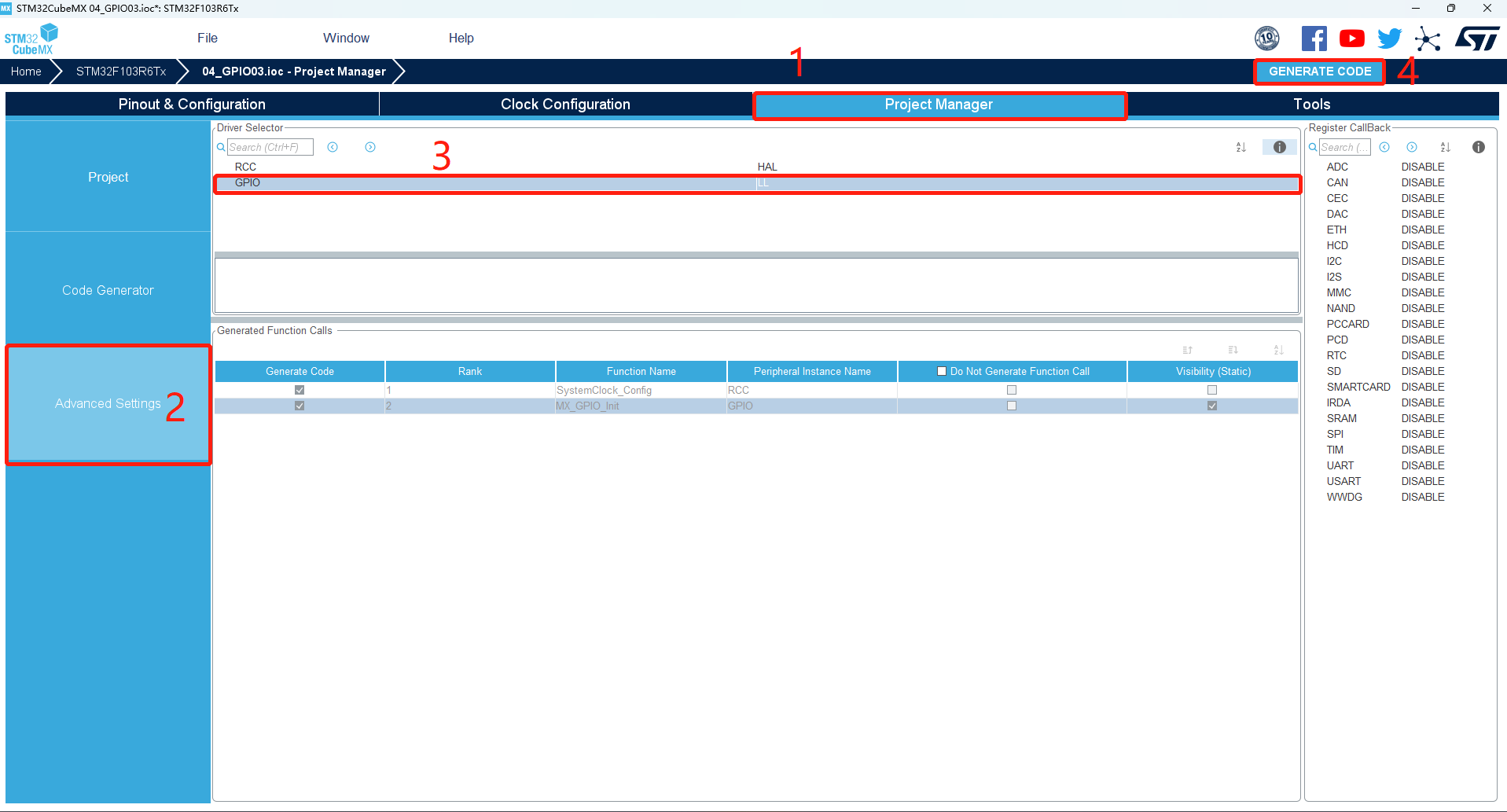

點擊“Project Manager”--“Advanced Settings”，將GPIO的庫改為LL庫（我們后面需要用到LL庫中的函式），點擊“Generator Code”生成Keil工程，
軟體撰寫
-

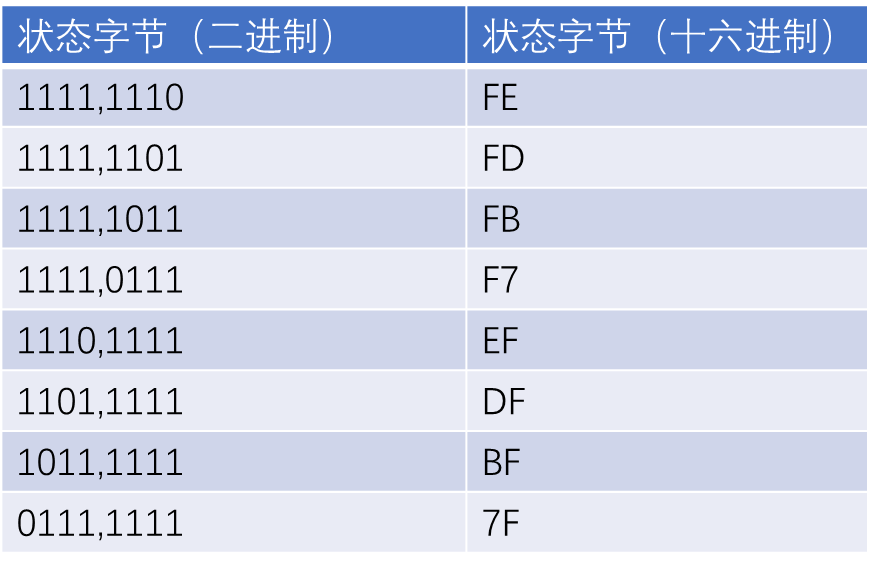

本次我們需要實作流水燈，可以單獨寫每個引腳，也可以利用查表法進行，此次我們采用查表法，LED流水燈狀態位元組對應表如下：
-
點擊“Open Project”在Keil中打開工程，雙擊“main.c”檔案，
-
本次仿真我們新用到寫埠輸出函式

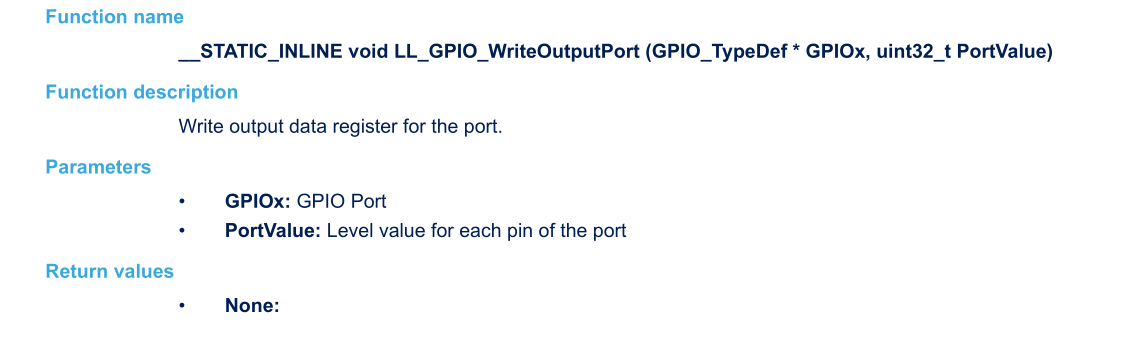

LL_GPIO_WriteOutputPort()，其官方檔案API介紹如下圖所示，
-
我們需要通過查表的方式讀取流水燈狀態位元組，所以我們先在函式的最開始設定一個陣列存放流水燈狀態位元組，
/* USER CODE BEGIN PV */
uint8_t Status[]={0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f}; //8狀態位元組
/* USER CODE END PV */
通過回圈的方式，我們依次讀取狀態表陣列中的值，所以我們先在main函式的最開始定義一個回圈變數，
/* USER CODE BEGIN 1 */
uint8_t i; //回圈變數
/* USER CODE END 1 */
最后，我們在while回圈中添加下面的代碼
/* USER CODE BEGIN WHILE */
while (1)
{
for(i=0; i<8; i++)
{
LL_GPIO_WriteOutputPort(GPIOC, Status[i]); //狀態位元組的輸出
HAL_Delay(500);
}
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
聯合除錯
- 點擊運行，生成HEX檔案，
- 在Proteus中加載相應HEX檔案，點擊運行，可以看到LED燈從上到下依次點亮，形成回圈，
