背景

• Read the fucking source code! --By 魯迅
• A picture is worth a thousand words. --By 高爾基

說明：

1. Kernel版本：4.14
2. ARM64處理器，Contex-A53，雙核
3. 使用工具：Source Insight 3.5， Visio

1. 概述

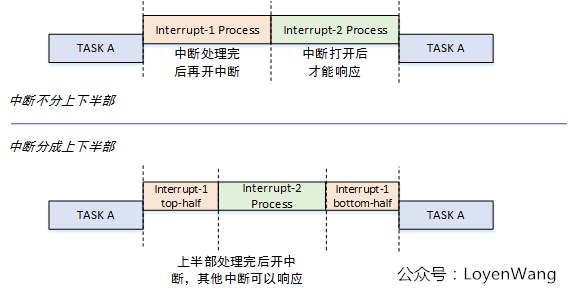

中斷子系統中有一個重要的設計機制，那就是Top-half和Bottom-half，將緊急的作業放置在Top-half中來處理，而將耗時的作業放置在Bottom-half中來處理，這樣確保Top-half能盡快完成處理，那么為什么需要這么設計呢？看一張圖就明白了：

• ARM處理器在進行中斷處理時，處理器進行例外模式切換，此時會將中斷進行關閉，處理完成后再將中斷打開；
• 如果中斷不分上下半部處理，那么意味著只有等上一個中斷完成處理后才會打開中斷，下一個中斷才能得到回應，當某個中斷處理處理時間較長時，很有可能就會造成其他中斷丟失而無法回應，這個顯然是難以接受的，比如典型的時鐘中斷，作為系統的脈搏，它的回應就需要得到保障；
• 中斷分成上下半部處理可以提高中斷的回應能力，在上半部處理完成后便將中斷打開（通常上半部處理越快越好），這樣就可以回應其他中斷了，等到中斷退出的時候再進行下半部的處理；
• 中斷的Bottom-half機制，包括了softirq、tasklet、workqueue、以及前文中提到過的中斷執行緒化處理等，其中tasklet又是基于softirq來實作的，這也是本文討論的主題；

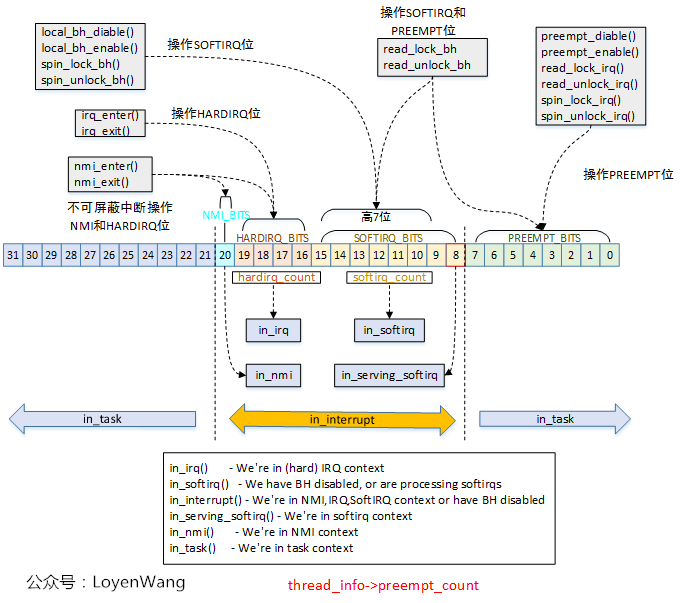

在中斷處理程序中，離不開各種背景關系的討論，了解不同背景關系的區分有助于中斷處理的理解，所以，還是來一張老圖吧：

• task_struct結構體中的thread_info.preempt_count用于記錄當前任務所處的context狀態；
• PREEMPT_BITS：用于記錄禁止搶占的次數，禁止搶占一次該值就加1，使能搶占該值就減1；
• SOFTIRQ_BITS：用于同步處理，關掉下半部的時候加1，打開下半部的時候減1；
• HARDIRQ_BITS：用于表示處于硬體中斷背景關系中；

前戲結束了，直奔主題吧，

2. softirq

2.1 初始化

softirq不支持動態分配，Linux kernel提供了靜態分配，關鍵的結構體描述如下，可以類比硬體中斷來理解：

/* 支持的軟中斷型別，可以認為是軟中斷號， 其中從上到下優先級遞減 */
enum
{
	HI_SOFTIRQ=0,       /* 最高優先級軟中斷 */
	TIMER_SOFTIRQ,      /* Timer定時器軟中斷 */
	NET_TX_SOFTIRQ,     /* 發送網路資料包軟中斷 */
	NET_RX_SOFTIRQ,     /* 接收網路資料包軟中斷 */
	BLOCK_SOFTIRQ,      /* 塊設備軟中斷 */
	IRQ_POLL_SOFTIRQ,   /* 塊設備軟中斷 */
	TASKLET_SOFTIRQ,    /* tasklet軟中斷 */
	SCHED_SOFTIRQ,      /* 行程調度及負載均衡的軟中斷 */
	HRTIMER_SOFTIRQ, /* Unused, but kept as tools rely on thenumbering. Sigh! */
	RCU_SOFTIRQ,    /* Preferable RCU should always be the last softirq， RCU相關的軟中斷 */

	NR_SOFTIRQS
};

/* 軟體中斷描述符，只包含一個handler函式指標 */
struct softirq_action {
	void	(*action)(struct softirq_action *);
};
/* 軟中斷描述符表，實際上就是一個全域的陣列 */
static struct softirq_action softirq_vec[NR_SOFTIRQS] __cacheline_aligned_in_smp;

/* CPU軟中斷狀態描述，當某個軟中斷觸發時，__softirq_pending會置位對應的bit */
typedef struct {
	unsigned int __softirq_pending;
	unsigned int ipi_irqs[NR_IPI];
} ____cacheline_aligned irq_cpustat_t;
/* 每個CPU都會維護一個狀態資訊結構 */
irq_cpustat_t irq_stat[NR_CPUS] ____cacheline_aligned;

/* 內核為每個CPU都創建了一個軟中斷處理內核執行緒 */
DEFINE_PER_CPU(struct task_struct *, ksoftirqd);

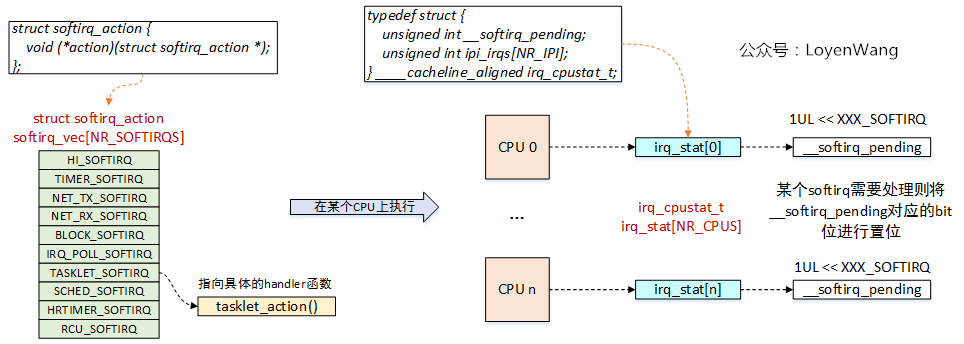

來一張圖吧：

• softirq_vec[]陣列，類比硬體中斷描述符表irq_desc[]，通過軟中斷號可以找到對應的handler進行處理，比如圖中的tasklet_action就是一個實際的handler函式；
• 軟中斷可以在不同的CPU上并行運行，在同一個CPU上只能串行執行；
• 每個CPU維護irq_cpustat_t狀態結構，當某個軟中斷需要進行處理時，會將該結構體中的__softirq_pending欄位或上1UL << XXX_SOFTIRQ；

2.2 流程分析

2.2.1 軟中斷注冊

中斷處理流程中設備驅動通過request_irq/request_threaded_irq介面來注冊中斷處理函式，而在軟中斷處理流程中，通過open_softirq介面來注冊，由于它實在是太簡單了，我忍不住想把代碼貼上來：

void open_softirq(int nr, void (*action)(struct softirq_action *))
{
	softirq_vec[nr].action = action;
}

也就是將軟中斷描述符表中對應描述符的handler函式指標指向對應的函式即可，以便軟中斷到來時進行回呼，

那么，問題來了，什么時候進行軟中斷函式回呼呢？

2.2.2 軟中斷執行之一：中斷處理后

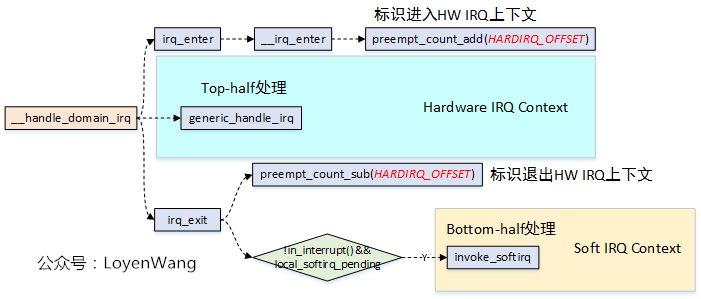

先看第一種情況，用圖片來回答問題：

• Linux中斷子系統（二）-通用框架處理文章中講述了整個中斷處理流程，在接收到中斷信號后，處理器進行例外模式切換，并跳轉到例外向量表處進行執行，關鍵的流程為：el0_irq->irq_handler->handle_arch_irq(gic->handle_irq)->handle_domain_irq->__handle_domain_irq；
• 在__handle_domain_irq函式中，irq_enter和irq_exit分別用于來標識進入和離開硬體中斷背景關系處理，這個從preempt_count_add/preempt_count_sub來操作HARDIRQ_OFFSET可以看出來，這也對應到了上文中的Context描述圖；
• 在離開硬體中斷背景關系后，如果!in_interrupt() && local_softirq_pending為真，則進行軟中斷處理，這個條件有兩個含義：1）!in_interrupt()表明不能處在中斷背景關系中，這個范圍包括in_nmi、in_irq、in_softirq（Bottom-half disable）、in_serving_softirq，凡是處于這幾種狀態下，軟中斷都不會被執行；2）local_softirq_pending不為0，表明有軟中斷處理請求；

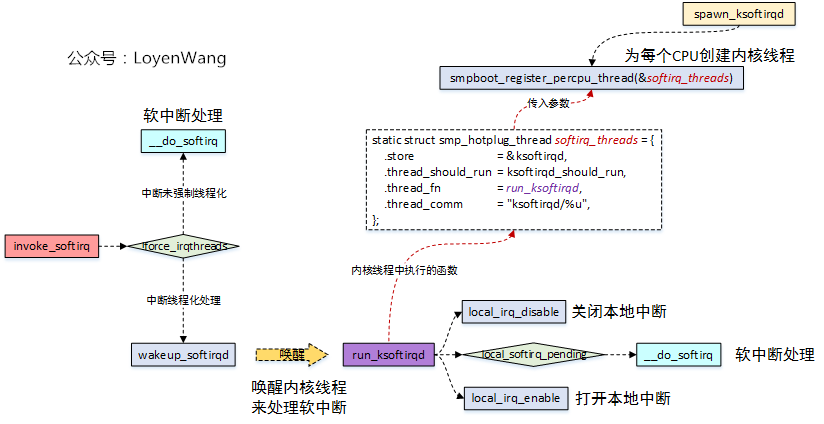

軟中斷執行的入口就是invoke_softirq，繼續分析一波：

• invoke_softirq函式中，根據中斷處理是否執行緒化進行分類處理，如果中斷已經進行了強制執行緒化處理（中斷強制執行緒化，需要在啟動的時候傳入引數threadirqs），那么直接通過wakeup_softirqd喚醒內核執行緒來執行，否則的話則呼叫__do_softirq函式來處理；
• Linux內核會為每個CPU都創建一個內核執行緒ksoftirqd，通過smpboot_register_percpu_thread函式來完成，其中當內核執行緒運行時，在滿足條件的情況下會執行run_ksoftirqd函式，如果此時有軟中斷處理請求，呼叫__do_softirq來進行處理；

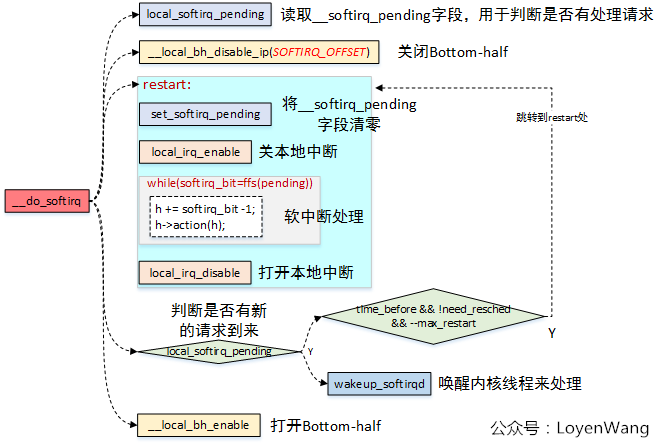

上圖中的邏輯可以看出，最終的核心處理都放置在__do_softirq函式中完成：

• local_softirq_pending函式用于讀取__softirq_pending欄位，可以類比于設備驅動中的狀態暫存器，用于判斷是否有軟中斷處理請求；
• 軟中斷處理時會關閉Bottom-half，處理完后再打開；
• 軟中斷處理時，會打開本地中斷，處理完后關閉本地中斷，這個地方對應到上文中提到的Top-half和Bottom-half機制，在Bottom-half處理的時候，是會將中斷打開的，因此也就能繼續回應其他中斷，這個也就意味著其他中斷也能來打斷當前的Bottom-half處理；
• while(softirq_bit = ffs(pending))，回圈讀取狀態位，直到處理完每一個軟中斷請求；
• 跳出while回圈之后，再一次判斷是否又有新的軟中斷請求到來（由于它可能被中斷打斷，也就意味著可能有新的請求到來），有新的請求到來，則有三個條件判斷，滿足的話跳轉到restart處執行，否則呼叫wakeup_sotfirqd來喚醒內核執行緒來處理：
  1. time_before(jiffies, MAX_SOFTIRQ_TIME)，軟中斷處理時間小于兩毫秒；
  2. !need_resched，當前沒有行程調度的請求；
  3. max_restart = MAX_SOFTIRQ_RESTART，跳轉到restart回圈的次數不大于10次；
     這三個條件的判斷，是基于延遲和公平的考慮，既要保證軟中斷盡快處理，又不能讓軟中斷處理一直占據系統，正所謂trade-off的藝術；

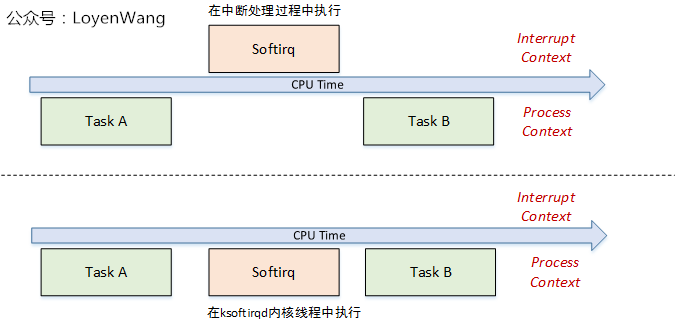

__do_softirq既然可以在中斷處理程序中呼叫，也可以在ksoftirqd中呼叫，那么softirq的執行可能有兩種context，插張圖吧：

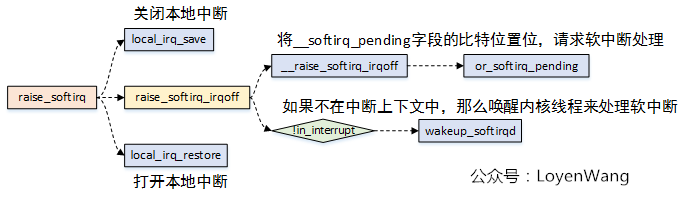

讓我們來思考最后一個問題：硬體中斷觸發的時候是通過硬體設備的電信號，那么軟中斷的觸發是通過什么呢？答案是通過raise_softirq介面：

• 可以在中斷處理程序中呼叫raise_softirq來進行軟中斷處理請求，處理的實際也就是上文中提到過的irq_exit退出硬體中斷背景關系之后再處理；
• raise_softirq_irqoff函式中，最侄訓呼叫到or_softirq_pending，該函式會去讀取本地CPU的irq_stat中__softirq_pending欄位，然后將對應的軟中斷號給置位，表明有該軟中斷的處理請求；
• raise_softirq_irqoff函式中，會判斷當前的請求的背景關系環境，如果不在中斷背景關系中，就可以通過喚醒內核執行緒來處理，如果在中斷背景關系中處理，那就不執行；
• 多說一句，在軟中斷整個處理流程中，會經常看到in_interrupt()的條件判斷，這個可以確保軟中斷在CPU上的串行執行，避免嵌套；

2.2.3 軟中斷執行之二：Bottom-half Enable后

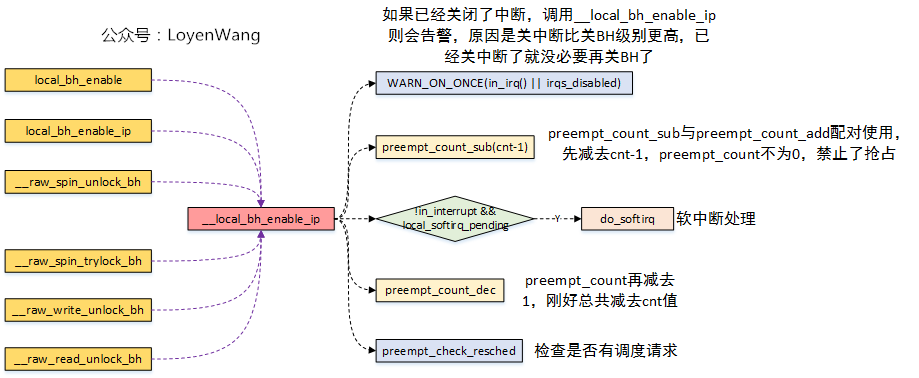

第二種軟中斷執行的時間點，在Bottom-half使能的時候，通常用于并發處理，行程空間背景關系中進行呼叫：

• 在討論并發專題的時候，我們談到過Bottom-half與行程之間能產生資源爭奪的情況，如果在軟中斷和行程之間有臨界資源（軟中斷背景關系優先級高于行程背景關系），那么可以在行程背景關系中呼叫local_bh_disable/local_bh_enable來對臨界資源保護；
• 圖中左側的函式，都是用于打開Bottom-half的介面，可以看出是spin_lock_bh/read_lock_bh/write_lock_bh等并發處理介面的變種形式呼叫；
• __local_bh_enable_ip函式中，首先判斷呼叫該本介面時中斷是否是關閉的，如果已經關閉了再操作BH介面就會告警；
• preempt_count_sub需要與preempt_count_add配套使用，用于操作thread_info->preempt_count欄位，加與減的值是一致的，而在__local_bh_enable_ip介面中，將cnt值的減操作分成了兩步：preempt_count_sub(cnt-1)和preempt_count_dec，這么做的原因是執行完preempt_count_sub(cnt-1)后，thread_info->preempt_count欄位的值保留了1，把搶占給關閉了，當do_softirq執行完畢后，再呼叫preempt_count_dec再減去剩下的1，進而打開搶占；
• 為什么在使能Bottom-half時要進行軟中斷處理呢？在并發處理時，可能已經把Bottom-half進行關閉了，如果此時中斷來了后，軟中斷不會被處理，在行程背景關系中打開Bottom-half時，這時候就會檢查是否有軟中斷處理請求了；

3. tasklet

從上文中分析可以看出，tasklet是軟中斷的一種型別，那么兩者有啥區別呢？先說結論吧：

• 軟中斷型別內核中都是靜態分配，不支持動態分配，而tasklet支持動態和靜態分配，也就是驅動程式中能比較方便的進行擴展；
• 軟中斷可以在多個CPU上并行運行，因此需要考慮可重入問題，而tasklet會系結在某個CPU上運行，運行完后再解綁，不要求重入問題，當然它的性能也就會下降一些；

3.1 資料結構

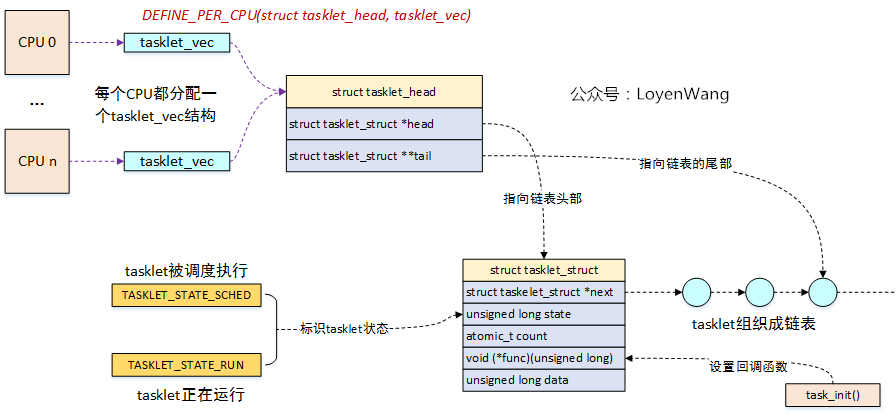

• DEFINE_PER_CPU(struct tasklet_head, tasklet_vec)為每個CPU都分配了tasklet_head結構，該結構用來維護struct tasklet_struct鏈表，需要放到該CPU上運行的tasklet將會添加到該結構的鏈表中，內核中為每個CPU維護了兩個鏈表tasklet_vec和tasklet_vec_hi，對應兩個不同的優先級，本文以tasklet_vec為例；
• struct tasklet_struct為tasklet的抽象，幾個關鍵欄位如圖所示，通過next來鏈接成鏈表，通過state欄位來標識不同的狀態以確保能在CPU上串行執行，func函式指標在呼叫task_init()介面時進行初始化，并在最終觸發軟中斷時執行；

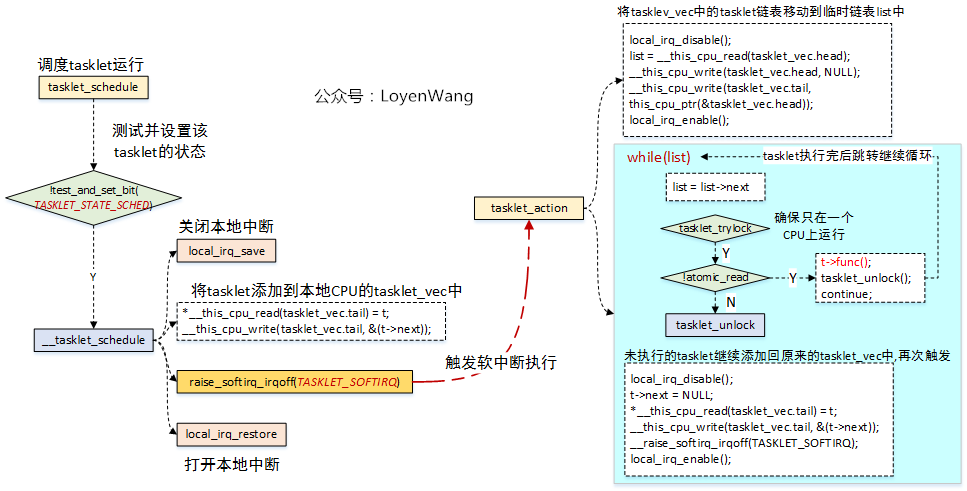

3.2 流程分析

• tasklet本質上是一種軟中斷，所以它的呼叫流程與上文中討論的軟中斷流程是一致的；
• 調度tasklet運行的介面是tasklet_schedule，如果tasklet沒有被調度則進行調度處理，將該tasklet添加到CPU對應的鏈表中，然后呼叫raise_softirq_irqoff來觸發軟中斷執行；
• 軟中斷執行的處理函式是tasklet_action，這個在softirq_init函式中通過open_softirq函式進行注冊的；
• tasklet_action函式，首先將該CPU上tasklet_vec中的鏈表挪到臨時鏈表list中，然后再對這個list進行遍歷處理，如果滿足執行條件則呼叫t->func()執行，并continue跳轉遍歷下一個節點，如果不滿足執行條件，則繼續將該tasklet添加回原來的tasklet_vec中，并再次觸發軟中斷；

3.3 介面

簡單貼一下介面吧：

/* 靜態分配tasklet */
DECLARE_TASKLET(name, func, data)

/* 動態分配tasklet */
void tasklet_init(struct tasklet_struct *t, void (*func)(unsigned long), unsigned long data);

/* 禁止tasklet被執行，本質上是增加tasklet_struct->count值，以便在調度時不滿足執行條件 */
void tasklet_disable(struct tasklet_struct *t);

/* 使能tasklet，與tasklet_diable對應 */
void tasklet_enable(struct tasklet_struct *t);

/* 調度tasklet，通常在設備驅動的中斷函式里呼叫 */
void tasklet_schedule(struct tasklet_struct *t);

/* 殺死tasklet，確保不被調度和執行， 主要是設定state狀態位 */
void tasklet_kill(struct tasklet_struct *t)；

收工！
