一、前言

本篇開始對STM32的GPIO在實際開發設計中的使用配置和技巧進行探討，可以先去回顧下之前介紹的GPIO的相關理論基礎知識包括基本結構，作業模式和暫存器原理，

了解過STM32的GPIO相關的理論知識，這樣在應用GPIO開發程序中，能更好的理解GPIO的特點，應用起來會更加的得心應手，

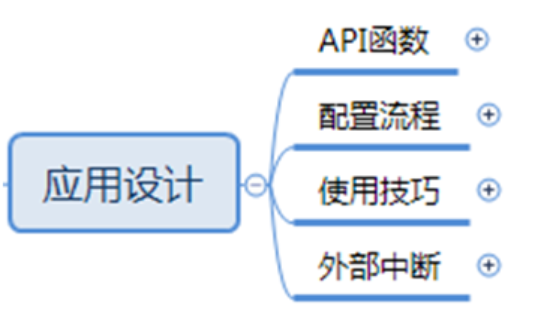

后續將從以下圖1中所示的幾個方面對GPIO應用設計中的步驟展開介紹，本篇先介紹GPIO的基本API函式定義，配置初始化的流程，以及使用技巧；針對將GPIO的引腳用于外部中斷的功能將作為單獨的一篇進行詳細的討論介紹，?

圖1 GPIO應用設計

二、API函式

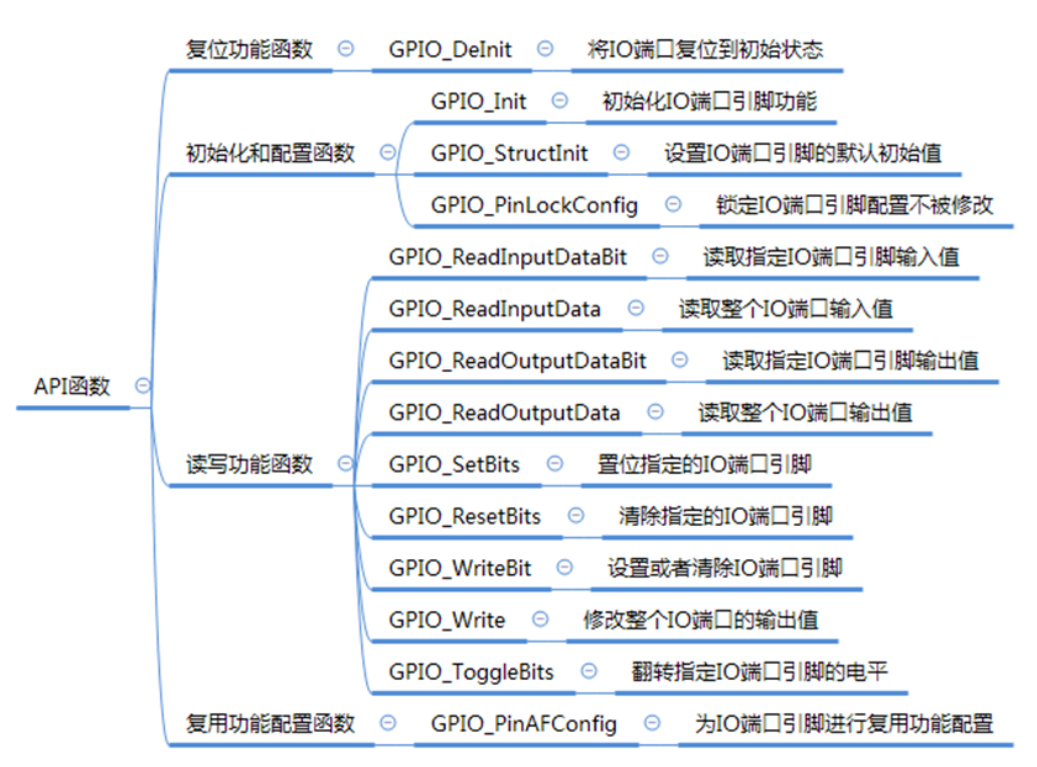

STM32有多種型別的庫，本節所介紹的STM32的GPIO函式介面是STM32標準庫的函式介面，介面總共分為4種型別，如圖2所示，?

圖2 GPIO庫函式介面分類

1、關鍵引數

在詳細介紹各個API函式介面功能之前，我們需要對函式介面中使用到的關鍵的幾個引數進行分析，

(1)、GPIO_TypeDef* GPIOx

這個引數是用于指定需要具體的GPIO埠號定義，引數的范圍為GPIOA~GPIOK，

(2)、GPIO_InitTypeDef* GPIO_InitStruct

這個引數是GPIO埠需要初始化的功能引數的結構體指標，下面我們看看這個結構體的定義，

1 typedef struct
2 {
3     uint32_t GPIO_Pin;            //GPIO埠的引腳
4     GPIOMode_TypeDef GPIO_Mode;   //GPIO的埠模式
5     GPIOSpeed_TypeDef GPIO_Speed; //GPIO的輸出速度頻率
6     GPIOOType_TypeDef GPIO_OType; //GPIO輸出時的型別
7     GPIOPuPd_TypeDef GPIO_PuPd;   //GPIO上下拉電阻設定
8 }GPIO_InitTypeDef;

　　(a)、GPIO埠的引腳：可選范圍為GPIO_Pin_0~GPIO_Pin_15，也可以選所有引腳GPIO_Pin_All，

　　(b)、GPIO的埠模式：用于設定GPIO的埠模式，可選的埠模式如下，

1 typedef enum
2 {
3     GPIO_Mode_IN  = 0x00, //普通IO口輸入
4     GPIO_Mode_OUT = 0x01, //普通IO口輸出
5     GPIO_Mode_AF  = 0x02, //管腳復用功能
6     GPIO_Mode_AN  = 0x03  //模擬輸入，用于ADC功能
7 }GPIOMode_TypeDef;

(c)、GPIO的輸出速度頻率：當GPIO引腳用于普通功能輸出或復用功能輸出時，GPIO的輸出速度頻率，可選的輸出速率如下，

1 typedef enum
2 {
3     GPIO_Low_Speed     = 0x00, //GPIO_Speed_2MHz
4     GPIO_Medium_Speed  = 0x01, //GPIO_Speed_25MHz
5     GPIO_Fast_Speed    = 0x02, //GPIO_Speed_50MHz
6     GPIO_High_Speed    = 0x03  //GPIO_Speed_100MHz
7 }GPIOSpeed_TypeDef;

速度高的IO耗電大、噪聲也大，速度低的IO耗電小、噪聲也小，使用合適的速度可以降低功耗和噪聲，高頻的驅動電路，噪聲也高，當不需要高的輸出頻率時，請選用低頻驅動電路，這樣非常有利于提高系統的EMI性能，也可以降低功耗，當然如果要輸出較高頻率的信號，但卻選用了較低頻率的速度，很可能會得到失真的輸出信號，關鍵是GPIO的引腳速度跟應用匹配，

(d)、GPIO輸出時的型別：當GPIO引腳用于普通功能輸出或復用功能輸出時，可選擇設定的GPIO的輸出結構型別有如下，

1 typedef enum
2 {
3     GPIO_OType_PP = 0x00, //推挽結構
4     GPIO_OType_OD = 0x01 //開漏結構
5 }GPIOOType_TypeDef;

推挽輸出時，可以輸出高或者低電平；開漏輸出時，如果要輸出高電平，則需要在芯片內部配置上拉電阻（弱上拉）或者在芯片IO外部連接上拉電阻，

(e)、GPIO上下拉電阻設定：可以為GPIO埠的引腳選擇設定是否具備帶上拉或下拉電阻功能，

1 typedef enum
2 {
3     GPIO_PuPd_NOPULL = 0x00, //無上拉或者下拉
4     GPIO_PuPd_UP     = 0x01, //帶上拉電阻
5     GPIO_PuPd_DOWN   = 0x02 //帶下拉電阻
6 }GPIOPuPd_TypeDef;

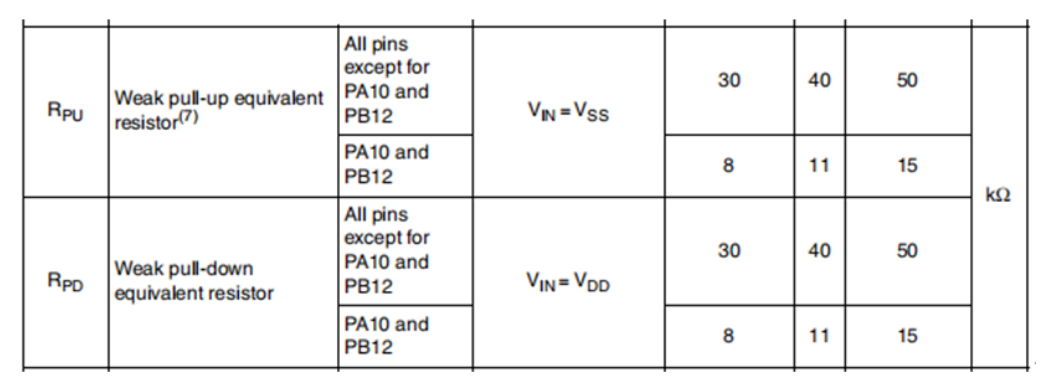

STM32芯片GPIO的上拉電阻和下拉電阻最小值，典型值和最大值如下：

(3)、uint16_t GPIO_PinSource和uint8_t GPIO_AF

這兩個引數都是GPIO埠引腳需要配置成復用功能引腳用到的引數，

GPIO_PinSource：指需配置的復用功能引腳源，可選范圍GPIO_PinSource0~GPIO_PinSource15，

GPIO_AF：指該引腳具體需要配置的功能，具體配置功能要看實際應用需求，例如需要配置成SPI1功能的引腳，那么就選GPIO_AF_SPI1，

2、函式介面

下面就對具體的函式介面進行逐個的介紹，由于使用的是STM32的標準庫，GPIO 相關的函式及配置定義和可以呼叫的介面放置在官方提供的標準庫檔案 stm32fxx_gpio.c和頭檔案 stm32fxx_gpio.h 檔案中，

(1)、void GPIO_DeInit(GPIO_TypeDef* GPIOx);

作用：將GPIO埠設定成初始的默認狀態，相當于復位GPIO埠，默認的狀態為輸入浮空的狀態，

舉例：GPIO_DeInit(GPIOA)，將GPIOA埠所有引腳復位到默認狀態，

(2)、void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

作用：將GPIO埠引腳進行功能狀態初始化，

舉例：將GPIOA的pin1引腳設為普通輸出功能，IO驅動速率可達50MHz，推挽模式，帶上拉電阻，

1 gpio_InitStruct.GPIO_Pin = GPIO_Pin_1;
2 gpio_InitStruct. GPIO_Mode = GPIO_Mode_OUT;
3 gpio_InitStruct.GPIO_Speed = GPIO_Fast_Speed;
4 gpio_InitStruct. GPIO_OType = GPIO_OType_PP;
5 gpio_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
6 GPIO_Init(GPIOA, &gpio_InitStruct);

(3)、void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);

作用：獲取GPIO埠的所有引腳的一個默認狀態，可應用于某個GPIO埠上，該函式內部默認的引腳默認狀態如下，

1 GPIO_InitStruct->GPIO_Pin  = GPIO_Pin_All;
2 GPIO_InitStruct->GPIO_Mode = GPIO_Mode_IN;
3 GPIO_InitStruct->GPIO_Speed = GPIO_Speed_2MHz;
4 GPIO_InitStruct->GPIO_OType = GPIO_OType_PP;
5 GPIO_InitStruct->GPIO_PuPd = GPIO_PuPd_NOPULL;

舉例：使用gpio_InitStruct快速獲取到了引腳的默認狀態值，

1 GPIO_StructInit(&gpio_InitStruct);

(4)、void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：將指定GPIO埠引腳當前的配置進行鎖定，鎖定后該引腳配置不能被修改，只有等下次MCU復位鎖定才能釋放，

舉例：鎖定GPIOA的管腳pin1配置不被修改，

1 GPIO_PinLockConfig(GPIOA, GPIO_Pin_1);

(5)、uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：為當GPIO的相應管腳配置成輸入時，讀取該GPIO埠下的相應引腳輸入電平值，

舉例：讀取GPIOA的pin1引腳輸入電平值，

1 status = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1);

(6)、uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);

作用：為當GPIO配置成輸入時，讀取該GPIO埠下的所有引腳輸入電平值，

舉例：讀取GPIOA埠所有引腳的輸入電平值，

1 status = GPIO_ReadInputData(GPIOA);

(7)、uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：為當GPIO的相應管腳配置成輸出時，讀取該GPIO埠下的相應引腳輸出電平值，

舉例：讀取GPIOA的pin1引腳輸出電平值，

1 status = GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1);

(8)、uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);

作用：為當GPIO配置成輸出時，讀取該GPIO埠下的所有引腳輸出電平值，

舉例：讀取GPIOA埠所有引腳的輸出電平值，

1 status = GPIO_ReadOutputData(GPIOA);

(9)、void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：置位相應GPIO埠引腳的電平值，

舉例：將GPIOA的pin1管腳電平置為1，

1 GPIO_SetBits(GPIOA, GPIO_Pin_1);

也可以用于多個引腳電平的置位，

1 GPIO_SetBits(GPIOA, GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);

(10)、void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：清零相應GPIO埠引腳的電平值，

舉例：將GPIOA的pin1管腳電平置為0，

1 GPIO_ResetBits(GPIOA, GPIO_Pin_1);

也可以用于多個引腳電平的清零，

1 GPIO_ResetBits(GPIOA, GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);

(11)、void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);

作用：將GPIO埠的指定管腳電平置1或置0，

舉例：將GPIOA的pin1管腳電平置為1，

1 GPIO_WriteBit(GPIOA, GPIO_Pin_1, 1);

也可以用于多個引腳電平操作，

1 GPIO_WriteBit(GPIOA, GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3, 1);

(12)、void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

作用：將GPIO埠的所有管腳電平置1或置0，

舉例：將GPIOA埠的所有管腳電平置為1，

1 GPIO_Write(GPIOA, 1);

(13)、void GPIO_ToggleBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

作用：翻轉指定GPIO引腳的輸出電平，即0變為1，1變為0，

舉例：翻轉GPIOA的pin1管腳電平值，

1 GPIO_ToggleBits(GPIOA , GPIO_Pin_1);

(14)、void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF);

作用：將GPIO的指定管腳配置成復用功能管腳，

舉例：將GPIOA的pin9管腳配置成串口USART1的功能管腳，

1 GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1);

三、配置流程

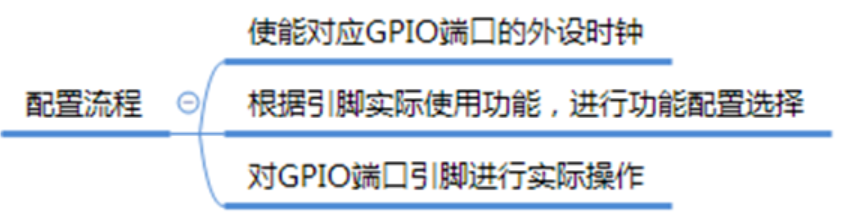

配置流程主要在實際的驅動配置中對GPIO進行初始化的操作，根據實際專案應用開發中的芯片GPIO引腳的定義，進行合理的配置，圖3所示為GPIO的基本配置操作流程，?

圖3 GPIO配置流程

(1)、使能對應GPIO的時鐘

在配置GPIO的開始，首先需要將對應的GPIO模塊的時鐘打開，這樣才能為GPIO作業提供動力源，因此只有先將GPIO的時鐘打開才能使GPIO正常的作業，

關于STM32芯片內部整體的時鐘系統，可以回顧之前明解STM32時鐘系統的文章介紹，STM32的GPIO模塊是掛載在芯片內部AHB1總線（AHB：高級高性能總線）上的外設，因此就需要打開GPIO在AHB1總線上對應的時鐘，AHB1總線上的外設時鐘開關在STM32提供的標準庫函式中通過函式 RCC_AHB1PeriphClockCmd ()來實作的，例如呼叫：

1 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

這樣就將GPIOA的時鐘打開，也可以同時打開多個GPIO埠的時鐘：

1 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOB, ENABLE);

(2)、引腳功能配置

接下來對GPIO引腳的配置是需要根據實際的專案應用要求，根據各個芯片管腳的定義來對引腳的功能進行合理的配置，主要是根據引腳是使用成普通IO輸出還是輸入，復用功能還是模擬管腳來呼叫GPIO_Init()函式進行配置，舉例說明：

用于普通IO輸出時：

1 GPIO_WriteBit(GPIOA, GPIO_Pin_1, 1);//向引腳輸出0或1電平，在GPIO_Init前呼叫
2 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;//設定使用引腳
3 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通IO輸出
4 GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//根據實際應用配置輸出結構型別
5 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//根據實際應用配置輸出速度
6 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//根據實際應用配置上拉或下拉電阻
7 GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化PA1引腳

需要注意的是，初始化輸出電平時，需要先呼叫寫引腳電平介面，再做初始化操作，這是因為GPIO_WriteBit是將輸出的值寫入暫存器輸出置位/復位暫存器BSRR，BSRR暫存器復位值是0，GPIO_Init相當于將GPIO引腳初始化完打開輸出開關，如果需要輸出的是高電平，GPIO_WriteBit在前，GPIO_Init在后相當于在沒打開開關之前就將1在BSRR中放置好，GPIO_Init將開關一打開就可以輸出高電平；如果GPIO_Init在前，GPIO_WriteBit在后，GPIO_Init完會將BSRR中的0先輸出，過了一個函式指令周期后呼叫GPIO_WriteBit才輸出高電平，因此若驅動時序對函式指令周期敏感的外圍器件時，可能帶來驅動時序問題！

用于普通IO輸入時：

1 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;//設定使用引腳
2 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通IO輸入
3 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//根據實際應用配置輸出速度
4 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//根據實際應用配置上拉或下拉電阻
5 GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化PA1引腳

用于復用功能時:

在管腳應用于復用功能時，需要呼叫GPIO_PinAFConfig()介面來將管腳配置成具體的外設管腳，

1 GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1); //PA9 復用為 USART1
2 GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1); //PA10復用為USART1
3 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10; //設定使用引腳
4 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//復用功能
5 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //根據實際應用配置輸出速度
6 GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //根據實際應用配置輸出結構型別
7 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //根據實際應用配置上拉或下拉電阻
8 GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA9和PA10引腳

用于模擬管腳時:

1 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;//PA5 通道 5
2 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//模擬輸入
3 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;//不帶上下拉
4 GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化PA5引腳

當STM32需要進行 AD( 模數 ) 轉換采樣時，需要把引腳設定為模擬輸入模式，模擬輸入模式下，不需要連接上拉和下拉電阻，因為GPIO用于模擬功能時，引腳的上、下拉電阻是不起作用的，這個時候即使在配置了上拉或下拉電阻，也不會影響到模擬信號的輸入，

(3)、對GPIO引腳進行操作

在初始化完GPIO引腳的具體配置后，就可以對GPIO引腳進行具體的操作使用了，

用于普通IO輸出時：

　　可以呼叫相關GPIO相關寫操作介面對引腳進行輸出0或者1的操作：GPIO_SetBits、GPIO_ResetBits、GPIO_WriteBit、GPIO_ToggleBits，

　　也可以呼叫相關GPIO讀介面對輸出型別的GPIO進行讀取引腳電平的操作GPIO_ReadOutputDataBit，

用于普通IO輸入時：

可以呼叫相關GPIO讀介面對輸入型別的GPIO進行讀取引腳電平的操作：GPIO_ReadInputDataBit，

用于復用功能時:

需要根據實際使用時的具體外設配置，接著初始化相應的片上外設后，呼叫具體的外設信號讀或者寫介面進行信號的讀寫操作，

用于模擬管腳時:

由于模擬管腳功能是用芯片上的ADC對芯片外部的模擬信號進行采樣，因此還需要初始化完ADC外設后，呼叫ADC外設采樣的介面進行信號讀取，

四、使用技巧

在日常程式開發除錯的程序中，可以簡單有效的利用GPIO驅動輸出高低電平來進行輔助的測驗及驗證作業，下面介紹幾個較為常用的使用場景，如果有其它可以利用GPIO的方法和技巧，也請大家積極留言，我們一起探討，

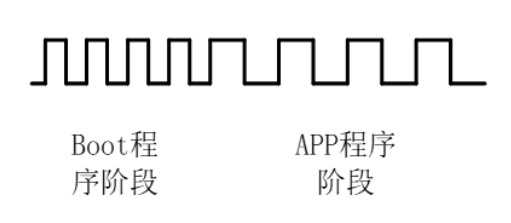

(1)、在boot程式階段使用IO翻轉輸出信號的頻率可以和APP程式階段使用IO翻轉輸出信號的頻率相異，通過使用示波器測量波形，用于區分程式是運行在boot程式階段還是APP程式階段，即不同程式階段，

(2)、在使用定時器中斷的時候，為了確保定時器時基設定的正確性，測驗是可以定時器中斷中增加IO口信號翻轉邏輯，通過使用示波器測量翻轉的頻率來測驗驗證定時器中斷的周期，

1 void TIM1_IRQHandler(void) //定時器 1 中斷服務函式
2 {
3     if(TIM_GetITStatus(TIM1,TIM_IT_Update)==SET) //溢位中斷
4     {
5         GPIO_ToggleBits(); //IO口信號翻轉操作邏輯，用于驗證定時器中斷頻率
6     }
7     TIM_ClearITPendingBit(TIM1,TIM_IT_Update); //清除中斷標志位
8 }

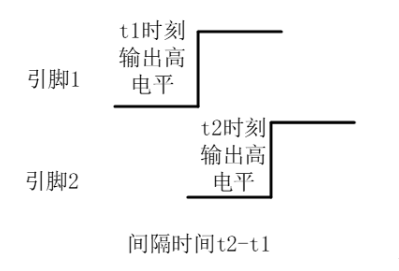

(3)、在不同的程式段中使用多個IO，輸出高電平，通過示波器測量IO口之間輸出高電平的間隔，可以確定兩個程式段之間運行的準確時間，

(4)、在板卡上沒有LED進行閃爍指示的情況或沒有使用外部看門狗芯片的情況下，為了確認程式是否仍然在正常運行，需要留出一個IO口，用于翻轉高低電平輸出，后續就可以用示波器測量該信號的有無來判斷程式是否死機，

(5)、在沒有除錯列印程式資訊的串口時，查找死機問題的時候，放置不同的IO輸出高電平的在不同的程式段，這樣類似的進行插樁驅動測驗，通過示波器測量信號，可以大體的定位在程式運行的哪一塊發生了死機的問題，

(6)、在測驗驗證階段，可以將某個IO引腳配置成輸入模式，利用外部給的激勵信號，在程式中判斷讀到的信號電平的高低狀態，去作為邏輯判斷條件進行一些代碼段的驗證測驗，

五、總結

本篇主要主要是對STM32的GPIO在日常基本應用開發中的具體的操作配置和使用方法進行了說明，包括API功能函式的定義，驅動初始化的配置流程以及一些利用GPIO操作的相關技巧，后續將對GPIO使用成外部中斷時進行詳細的介紹，
