大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦i.MX RT600的FlexSPI NOR啟動的連接方式，
痞子衡前段時間一鼓作氣寫完了三篇關于i.MXRT1xxx系列FlexSPI NOR啟動連接的文章，算是把目前已供貨的i.MXRT1xxx型號全部都聊了一遍，但是恩智浦近期剛宣布i.MXRT600正式供貨了，得了，活又來了，繼續寫吧，
《FlexSPI NOR啟動連接方式(RT1015/1020/1050)》
《FlexSPI NOR啟動連接方式(RT1060/1064(SIP))》
《FlexSPI NOR啟動連接方式(RT1010)》
i.MXRT600跟i.MXRT1xxx系列（Cortex-M7內核）不太一樣，其內核采用的是ARM Cortex-M33 + DSP，所以我們一般將i.MXRT600歸屬于i.MXRTxxx系列，它是i.MXRTxxx系列的老大哥，
雖然i.MXRTxxx算是個新系列，但從系統角度來看其很多地方跟i.MXRT1xxx系列一樣，它也沒有內部非易失性存盤器，支持啟動的外部存盤器型別也很多，通過FlexSPI介面連接串行NOR Flash也是首選，
i.MXRT600內部有一個雙通道8bit的FlexSPI模塊，這個模塊與i.MXRT1xxx里是幾乎一樣的（存在微小升級），但在Pinmux設計上與i.MXRT1xxx上差異較大（主要涉及SoC設計上的兩種8線實作方法），這也是本文要介紹的重點，
一、FlexSPI連接模式

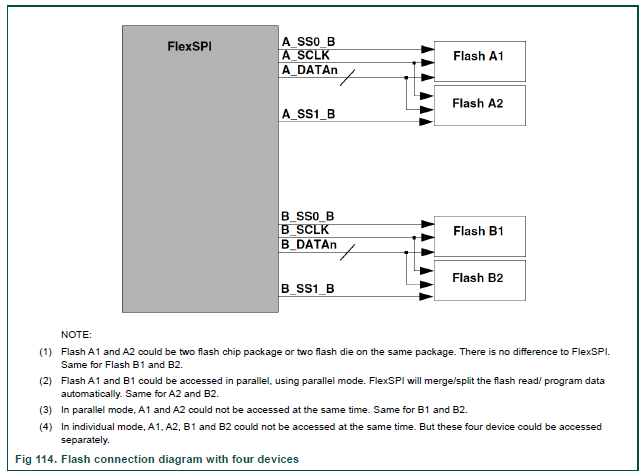

老規矩，在講啟動連接之前，先簡單聊一下FlexSPI模塊的連接模式，從手冊里看，FlexSPI一共有兩種連接模式：
Individual mode：如下圖Flash A1+A2+B1+B2（四線/八線Flash均可），它們分時復用FlexSPI，同一時刻僅有一個Flash被操作（僅一個PORT有資料收發），
Parallel mode：如下圖Flash A1+B1或Flash A2+B2（僅四線QSPI），同一時刻兩個Flash可以一起被操作（兩個PORT都有資料收發），FlexSPI會自動合并/拆分資料(read/program)到兩個PORT，
因為i.MXRT600的FlexSPI PORTA和PORTB均是8bit資料線，均可獨立連八線Flash，因此RT1xxx上那種聯合PORTA 4bit資料線和PORTB 4bit資料線組Combination mode去連八線Flash那種方式在i.MXRT600上不適用，
二、涉及FlexSPI引腳

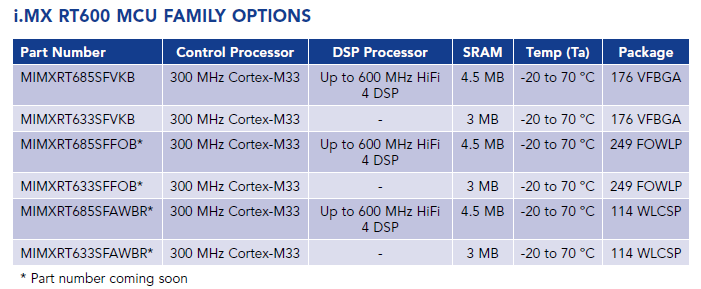

i.MXRT600一共提供了三種封裝（WLCSP114、VFBGA176、FOWLP249），并且根據是否選配DSP，一共有6個型號，下文要介紹的FlexSPI NOR啟動連接方式并不一定適用所有封裝（主要是WLCSP114連接方式較少），

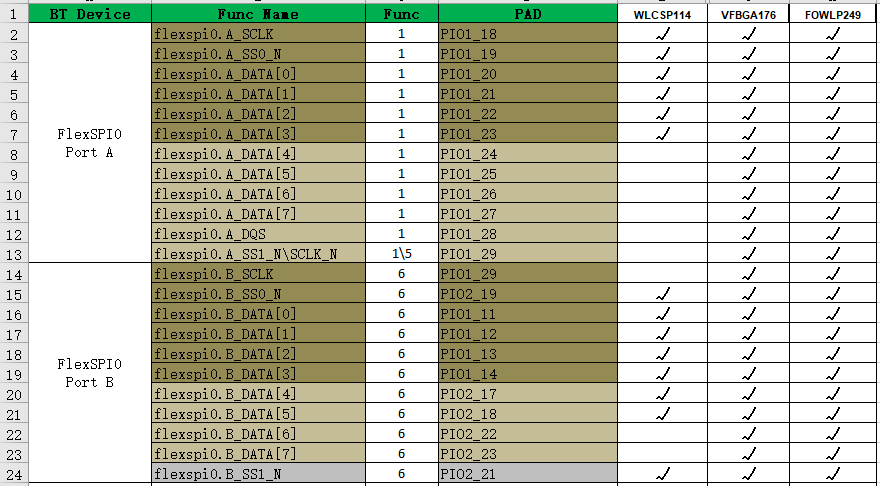

我們可以在i.MXRT600芯片參考手冊Non-Secure Boot ROM這一章節找到BootROM指定的FlexSPI NOR引腳，痞子衡整理如下：
三、單Flash連接方式（4種）

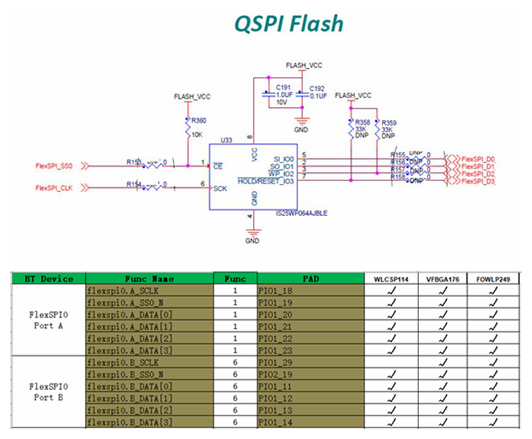

前兩種Flash連接方式就是利用FlexSPI PORTA或PORTB里的6根信號線連接四線QSPI Flash（劃重點，PORTB可以單獨接四線QSPI啟動，這是RT1xxx所做不到的），

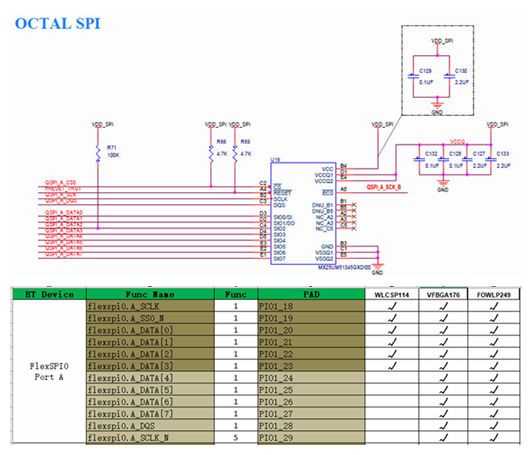

第三種Flash連接方式就是利用FlexSPI PORTA里的全部12根信號線連接八線Octal Flash（換成Hyper Flash也行），

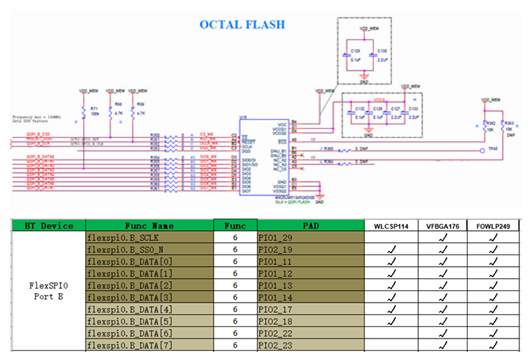

第四種Flash連接方式就是利用FlexSPI PORTB里的10根信號線連接八線Octal Flash（或Hyper Flash），這是i.MXRT600 EVK (Rev.E)里的連接方式，需要注意的是因為PORTB沒有CLK_N以及DQS信號，所以此時的八線Flash僅能跑在50MHz低速下（DQS信號配成internal loopback模式），
四、雙Flash連接方式（5種）

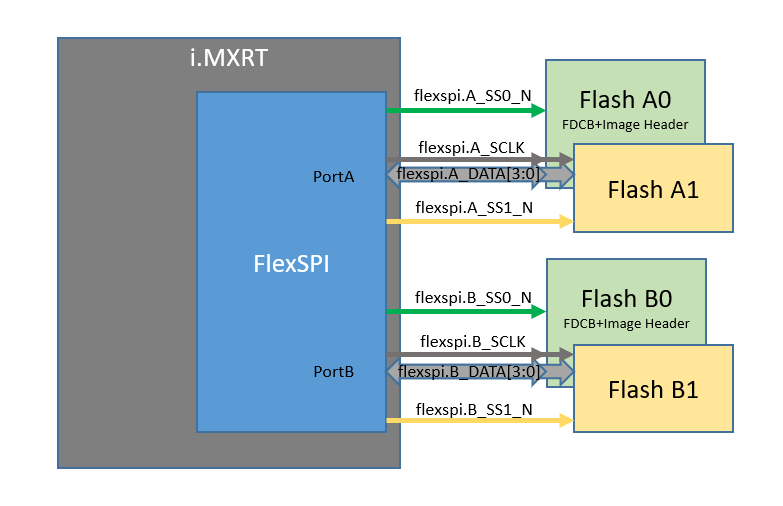

i.MXRT600支持掛兩片Flash去啟動，此處僅以兩片四線QSPI Flash為例，下圖給出了多片Flash的連接方式，理論上一個FlexSPI最多可以掛四片Flash，因為最大有4個片選，但僅考慮接兩片Flash的話，一共Flash A0+A1、A0+B0、A0+B1、B0+A1、B0+B1五種正確連法，剩下的那個A1+B1組合因為沒有Code Flash，所以無法正常啟動，
至此，恩智浦i.MX RT600的FlexSPI NOR啟動的連接方式痞子衡便介紹完畢了，掌聲在哪里~~~
