作為一個程式員，假如讓你繪制當前正在開發的專案的架構圖，你會怎么繪制？

背景

先來同步一個理念，架構圖的作用是什么？

我回答一下：

提供了一個簡單的方法給到開發團隊（從開發工程師，測驗工程師，架構師，測驗，專案經歷，產品經理，互動設計師，用戶）能夠更簡單的描述和溝通軟體架構，讓團隊每個人腦子里的架構可視化，更容易理解，形成統一；

歸納一下： 畫個圖讓團隊更好好的理解軟體架構，并統一認知；

下面，我簡單思考一下作為程式員應該如何繪制當前正在開發專案的架構圖，

實作路徑

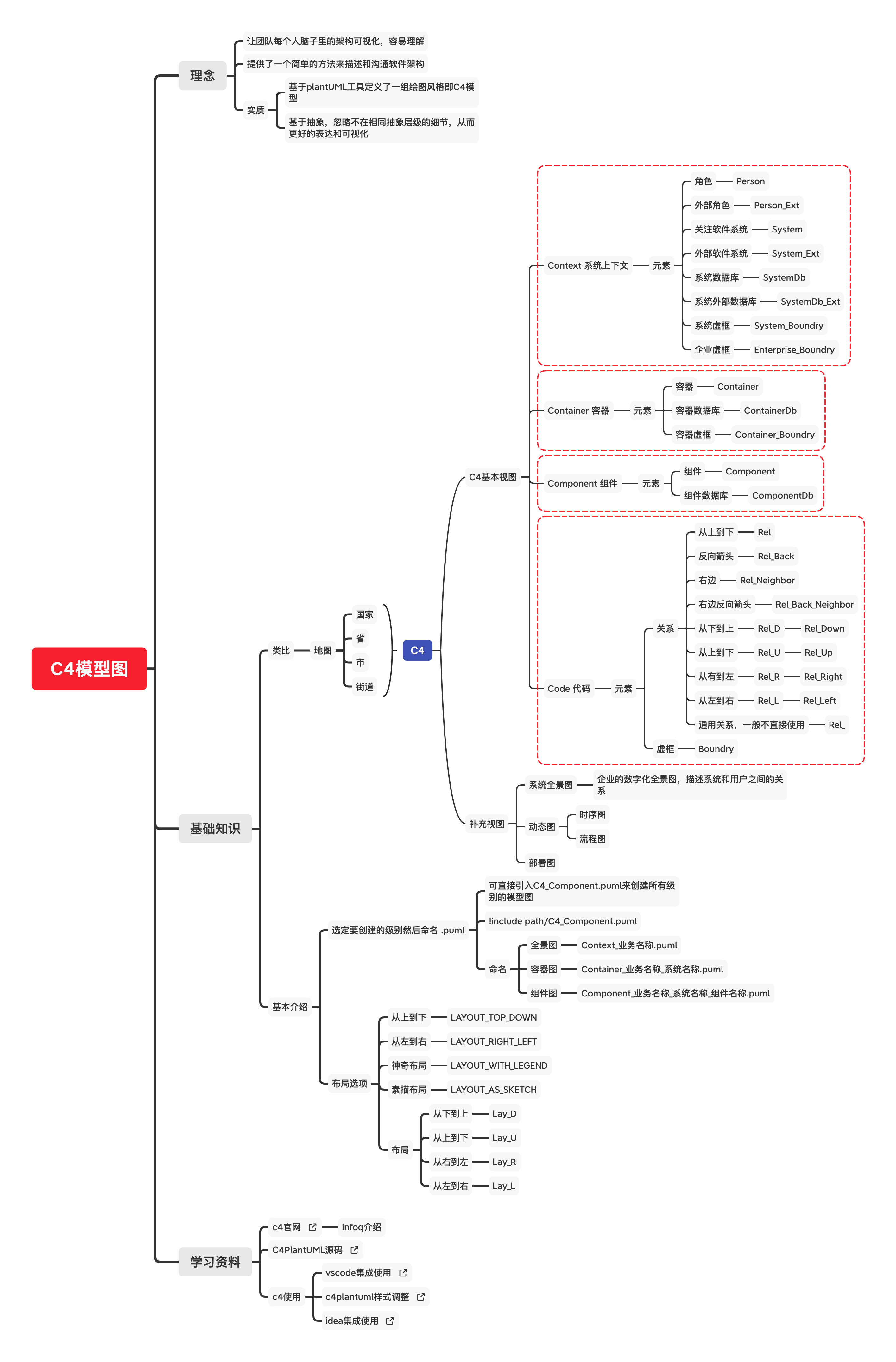

C4模型

一種架構設計的方法論，忽略不在同一個抽象成績的細節，從而可以更好的表達和可視化，

可以類比地圖，地圖分4個級別，國家，省，市，街道；
而C4模型也分4個層級，Context系統背景關系，Container容器，Component組件，Code代碼；

加上3種補充視圖，即系統全景圖，動態圖，部署圖，即可完整的描述一個專案的軟體架構；

布局

分4個

可自定義更多的布局，原始碼是基于plantUML語法；

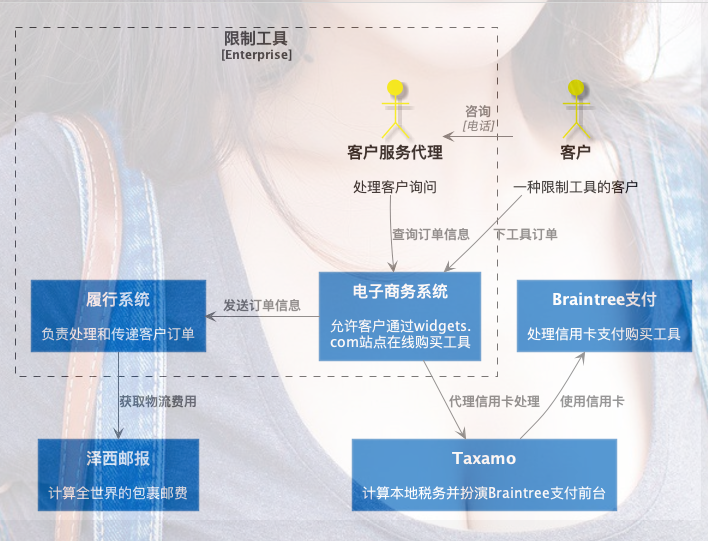

Context背景關系

元素如下：

可以使用plantUML繪制系統全景圖，系統物理部署圖；

下面是一個例子：

@startuml "enterprise"

!include ../C4_Context.puml

LAYOUT_TOP_DOWN
LAYOUT_WITH_LEGEND()

Person(customer, "客戶", "一種限制工具的客戶")

Enterprise_Boundary(c0, "限制工具") {
    Person(csa, "客戶服務代理", "處理客戶詢問")

    System(ecommerce, "電子商務系統", "允許客戶通過widgets.com站點在線購買工具")

    System(fulfilment, "履行系統", "負責處理和傳遞客戶訂單")
}

System(taxamo, "Taxamo", "計算本地稅務并扮演Braintree支付前臺")

System(braintree, "Braintree支付", "處理信用卡支付購買工具")

System(post, "澤西郵報", "計算全世界的包裹郵費")

Rel_R(customer, csa, "咨詢", "電話")

Rel_R(customer, ecommerce, "下工具訂單")

Rel(csa, ecommerce, "查詢訂單資訊")

Rel_R(ecommerce, fulfilment, "發送訂單資訊")

Rel_D(fulfilment, post, "獲取物流費用")

Rel_D(ecommerce, taxamo, "代理信用卡處理")

Rel_L(taxamo, braintree, "使用信用卡")

Lay_D(customer, braintree)

@enduml

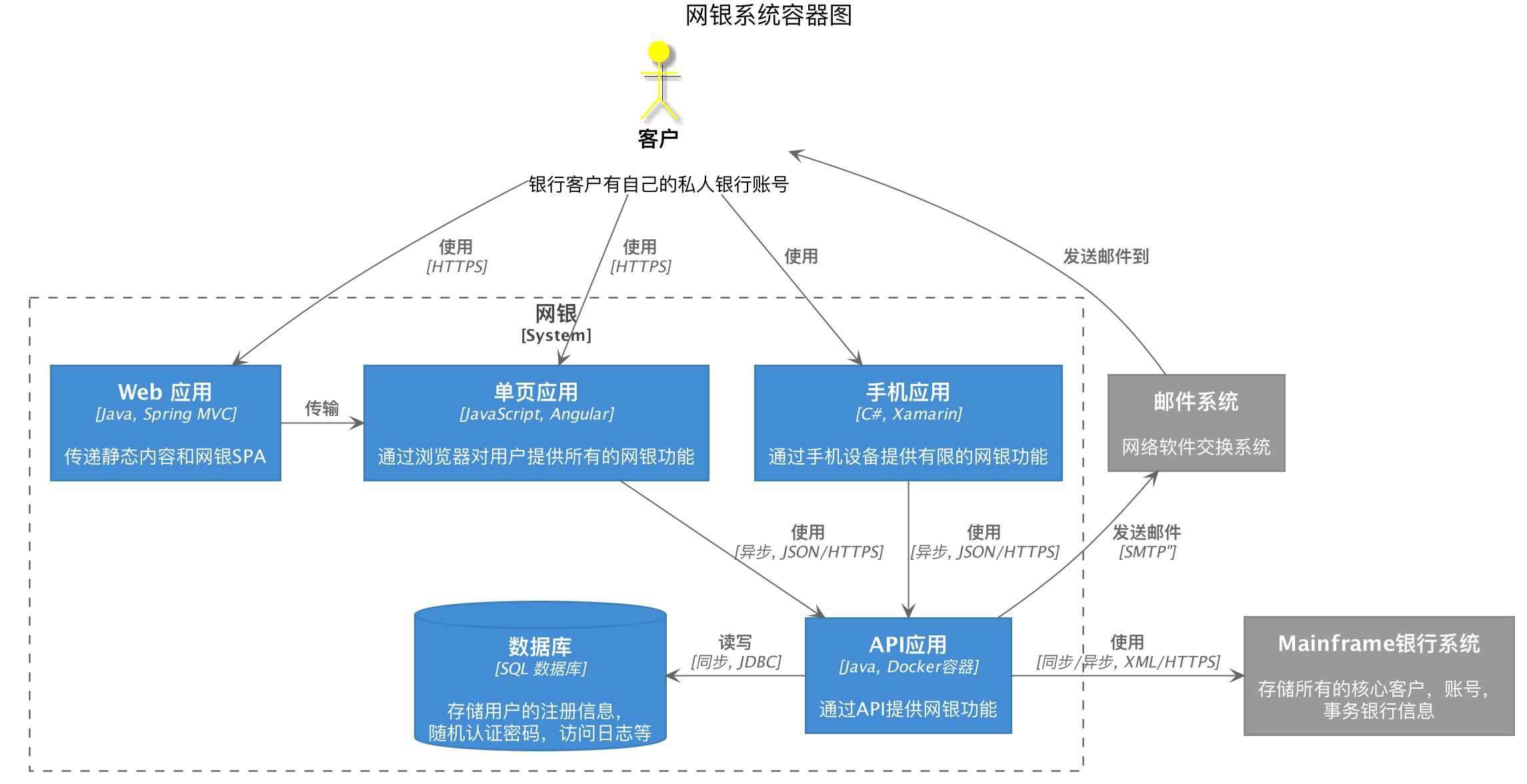

Container容器

元素如下：

@startuml

!include ../C4_Container.puml

LAYOUT_TOP_DOWN
LAYOUT_WITH_LEGEND()

title 網銀系統容器圖

Person(customer, 客戶, "銀行客戶有自己的私人銀行賬號")

System_Boundary(c1, "網銀") {
    Container(web_app, "Web 應用", "Java, Spring MVC", "傳遞靜態內容和網銀SPA")
    Container(spa, "單頁應用", "JavaScript, Angular", "通過瀏覽器對用戶提供所有的網銀功能")
    Container(mobile_app, "手機應用", "C#, Xamarin", "通過手機設備提供有限的網銀功能")
    ContainerDb(database, "資料庫", "SQL 資料庫", "存盤用戶的注冊資訊，隨機認證密碼，訪問日志等")
    Container(backend_api, "API應用", "Java, Docker容器", "通過API提供網銀功能")
}

System_Ext(email_system, "郵件系統", "網路軟體交換系統")
System_Ext(banking_system, "Mainframe銀行系統", "存盤所有的核心客戶，賬號，事務銀行資訊")

Rel(customer, web_app, "使用", "HTTPS")
Rel(customer, spa, "使用", "HTTPS")
Rel(customer, mobile_app, "使用")

Rel_Neighbor(web_app, spa, "傳輸")
Rel(spa, backend_api, "使用", "異步, JSON/HTTPS")
Rel(mobile_app, backend_api, "使用", "異步, JSON/HTTPS")
Rel_Back_Neighbor(database, backend_api, "讀寫", "同步, JDBC")

Rel_Back(customer, email_system, "發送郵件到")
Rel_Back(email_system, backend_api, "發送郵件", SMTP")
Rel_Neighbor(backend_api, banking_system, "使用", "同步/異步, XML/HTTPS")
@enduml

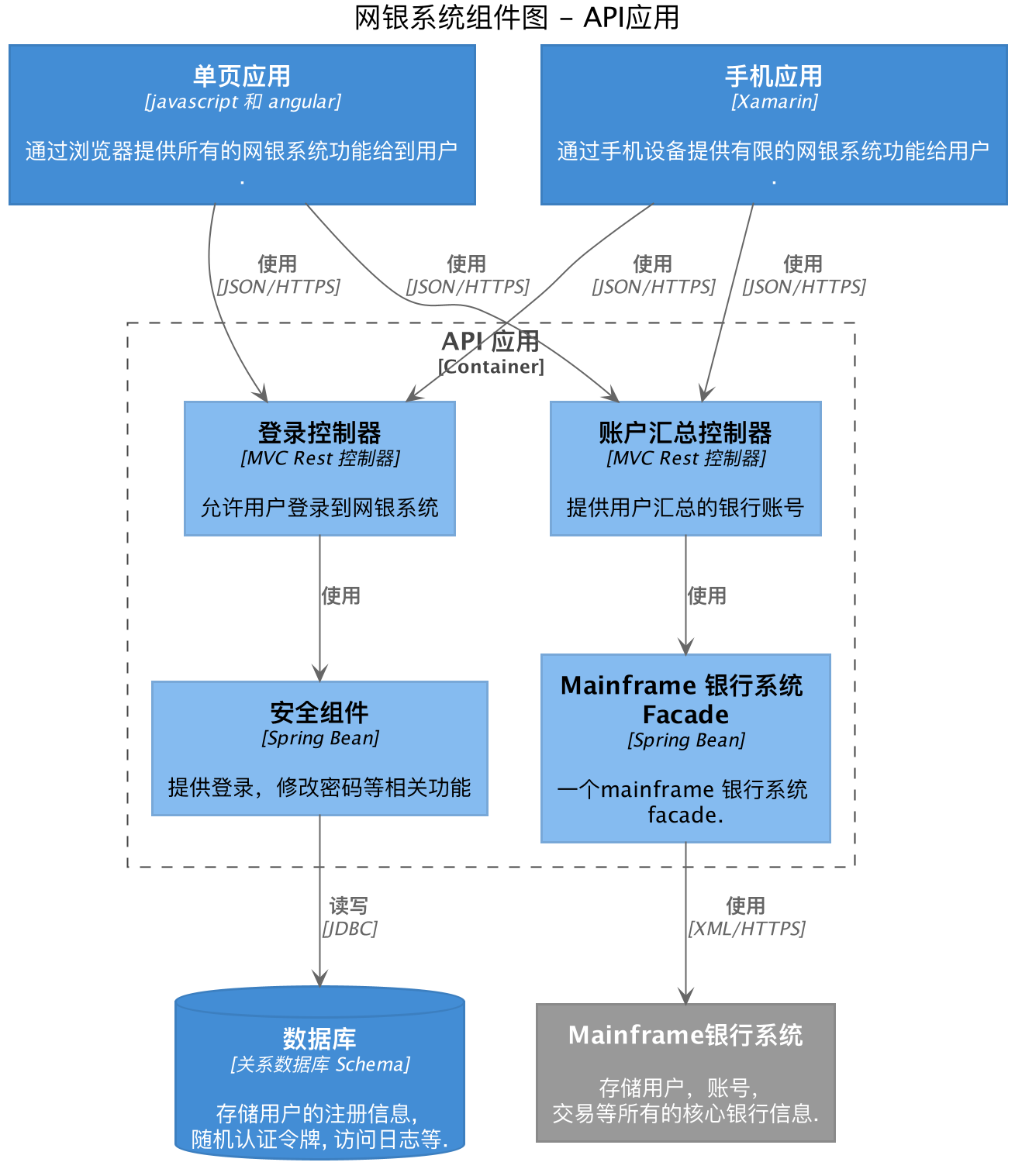

Component組件

元素如下：

@startuml
 !include ../C4_Component.puml

LAYOUT_WITH_LEGEND()

title 網銀系統組件圖 - API應用

Container(spa, "單頁應用", "javascript 和 angular", "通過瀏覽器提供所有的網銀系統功能給到用戶.")
Container(ma, "手機應用", "Xamarin", "通過手機設備提供有限的網銀系統功能給用戶.")
ContainerDb(db, "資料庫", "關系資料庫 Schema", "存盤用戶的注冊資訊, 隨機認證令牌, 訪問日志等.")
System_Ext(mbs, "Mainframe銀行系統", "存盤用戶，賬號，交易等所有的核心銀行資訊.")

Container_Boundary(api, "API 應用") {
    Component(sign, "登錄控制器", "MVC Rest 控制器", "允許用戶登錄到網銀系統")
    Component(accounts, "賬戶匯總控制器", "MVC Rest 控制器", "提供用戶匯總的銀行賬號")
    Component(security, "安全組件", "Spring Bean", "提供登錄，修改密碼等相關功能")
    Component(mbsfacade, "Mainframe 銀行系統 Facade", "Spring Bean", "一個mainframe 銀行系統 facade.")

    Rel(sign, security, "使用")
    Rel(accounts, mbsfacade, "使用")
    Rel(security, db, "讀寫", "JDBC")
    Rel(mbsfacade, mbs, "使用", "XML/HTTPS")
}

Rel(spa, sign, "使用", "JSON/HTTPS")
Rel(spa, accounts, "使用", "JSON/HTTPS")

Rel(ma, sign, "使用", "JSON/HTTPS")
Rel(ma, accounts, "使用", "JSON/HTTPS")
@enduml

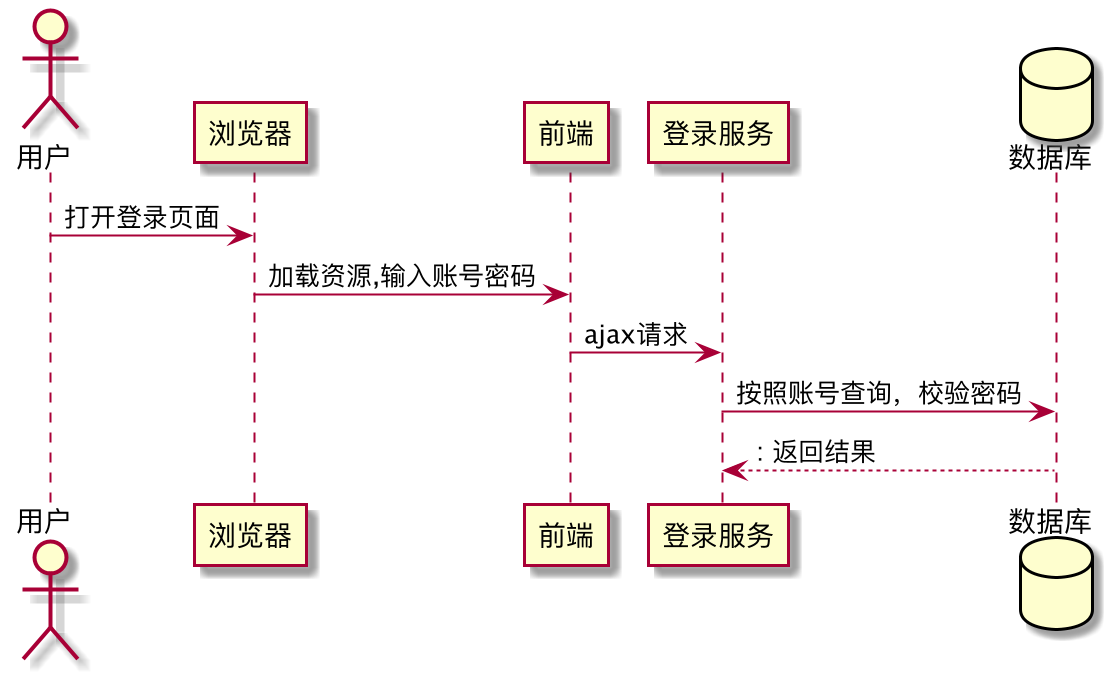

Code代碼

即通用的，元素如下：

代碼級別可使用PlantUML繪制時序圖，流程圖，類圖描述具體介面或者功能的實作細節；

這塊是PlantUML的基礎知識了，不詳細展開，自行查閱資料即可，

@startuml

actor 用戶 as user

participant 瀏覽器 as browser
participant 前端 as front
participant 登錄服務 as loginServer
database 資料庫 as db

user -> browser: 打開登錄頁面
browser->front:加載資源,輸入賬號密碼
front->loginServer:ajax請求
loginServer->db:按照賬號查詢，校驗密碼

return: 回傳結果


@enduml

C4PlantUML

它是兩個東西的合體，提供了一種簡單的方法來描述和溝通軟體架構，

plantuml被創造用來允許你繪制UML圖，使用簡單和人類容易閱讀的文本描述，因為它沒有阻止你繪制反常的圖，它只是一個繪圖工具而不是一個建模工具；
他是使用最多的文本繪圖工具，被wiki,論壇，文本編輯器和IDE強烈支持，可以使用不同的編程語言或者檔案來生成；

C4模型對軟體架構來說是一個抽象第一的繪圖方式，基于抽象，可以反映出軟體架構師和開發者是如何思考和構建軟體的，
少量的抽象和繪圖型別是的C4模型很容易學習和使用；
C4代表著context,containers,components，code;這一系列水平層級的圖，你可以使用它來從不同的尺度向不同的聽眾描述你的軟體架構，

C4模型和plantUML 分工如下：

使用方式：
下載C4PlantUML 選擇你熟悉的IDE集成即可使用；

vscode引入
.vscode/C4.code-snippets. |
| idea | 下載plantUML插件，安裝好 graphviz
打開C4PlantUML檔案即可 |

命名規則：

• context 背景關系圖
• container 容器圖
• component 組件圖
• sequence 時序圖
• usecase 用例圖
• class 類圖
• activity 活動圖
• state 狀態圖
• object 物件圖
• deployment 部署圖
• timing 定時圖

繪圖步驟：

1.創建模型圖名，按照上面的命名規則， xxx_專案名稱.puml;

2.引入相對路徑下的 path/C4_Component.puml

3.使用內置的函式，繪圖；

小結

如果看完之后你只能記住一句話：C4PlantUML提供了一個繪圖方式讓你輕松的描述和表達軟體架構；

想要我的學習資料嗎？請留下你的評論，

原創不易，關注誠可貴，轉發價更高！轉載請注明出處，讓我們互通有無，共同進步，歡迎溝通交流，
