在上一篇博文中，主要分析了tomcat的整體架構，通過上一篇的分析可以知道，tomcat主要有兩部分組成，分別為連接器（Connector）和容器（Container），本文介紹連接器（Connector），

一、Connector的主要功能

連接器主要用于對外交流，它負責接收外部的請求，然后把請求轉交給container進行處理，主要功能如下：

1. 監聽網路請求、接受位元組流
2. 根據應用層協議（HTTP or AJP）把接受到位元組流轉換成TomcatRequest
3. 把TomcatReqeust轉換成ServletRequest
4. 呼叫容器Servlet，得到ServletResponse
5. 把ServletRespone轉換成TomcatResponse
6. 把TomcatResponse轉化成位元組流，回傳給瀏覽器

基于以上詳細分析可知Connector的主要功能可以抽象為三點

• 網路監聽
• 協議決議處理
• 協議屏蔽轉換（tomcatRequest到servletReqeust轉換，servletResponse到tomcatResponse的轉換）

二、Connetor內部的組件

基于上述的分析，接下來具體看tomcat connector的代碼組件，主要有三個

• Endpoint-用于網路監聽
• Processor-用于協議決議處理
• Adapter-用于轉換，解耦connector和container

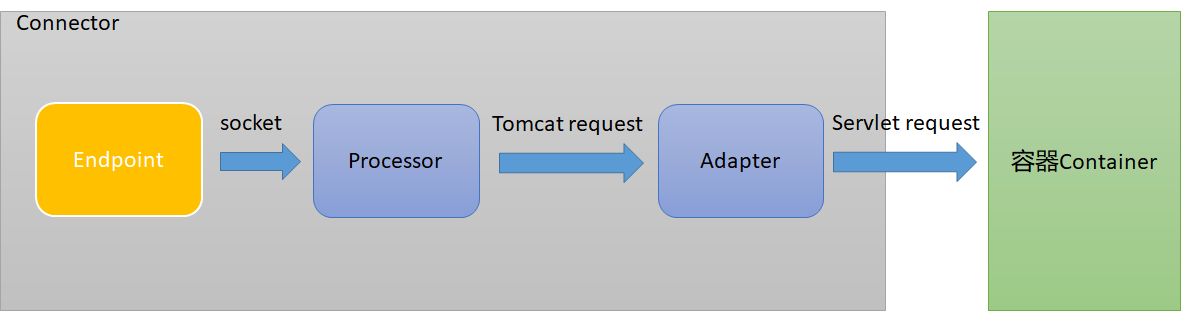

tomcat的類設計中增加了一個ProtocolHandler, 把Endpoint和Processor，Adapter封裝到了一起，先看一個整體組件圖，

 三、Endpoint介紹

 Endpoint是通信節點，實作了TCP/IP協議，包含兩個核心組件：

1. Acceptor，主要用于監聽socket鏈接請求，
2. SocketProcessor，用于處理接收到的 Socket 請求，實作了runnable介面，在run方法中會呼叫processor對socket請求進行處理，

Endpoint核心介面

public abstract class AbstractEndpoint<S> {

    protected Acceptor[] acceptors;

    protected abstract SocketProcessorBase<S> createSocketProcessor(
            SocketWrapperBase<S> socketWrapper, SocketEvent event);

    protected SynchronizedStack<SocketProcessorBase<S>> processorCache;
    /**
     * External Executor based thread pool.
     */
    private Executor executor = null;
}

這里面還有一個Executor, 這個是tomcat自己擴展的執行緒池，Acceptor監聽到socket請求后，創建SocketProcessor，由Executor來運行SocketProcessor，

Acceptor核心代碼：

    protected class Acceptor extends AbstractEndpoint.Acceptor {
        @Override
        public void run() {
            while (running) {
                state = AcceptorState.RUNNING;
                try {
                    //Accept the next incoming connection from the server
                    SocketChannel socket = serverSock.accept();//監聽請求
                    //setSocketOptions() will hand the socket off to an appropriate processor if successful
                    setSocketOptions(socket);//把請求傳給SocketProcessor
                } catch (Throwable t) {

                }
            }
        }
    }

setSocketOption最侄訓呼叫Endpoint的process方法，

Endpoint的process核心方法代碼如下：

    public boolean processSocket(SocketWrapperBase<S> socketWrapper,
                                 SocketEvent event, boolean dispatch) {
        SocketProcessorBase<S> sc = processorCache.pop();
        if (sc == null) {
            sc = createSocketProcessor(socketWrapper, event);//創建SocketProcessor
        } else {
            sc.reset(socketWrapper, event);
        }
        Executor executor = getExecutor();
        executor.execute(sc);//交給執行緒池進行處理
        return true;
    }

SocketProcessor的抽象類

public abstract class SocketProcessorBase<S> implements Runnable {

    protected SocketWrapperBase<S> socketWrapper;
    protected SocketEvent event;

    @Override
    public final void run() {
        synchronized (socketWrapper) {
            if (socketWrapper.isClosed()) {
                return;
            }
            doRun();
        }
    }

    protected abstract void doRun();
}

SocketProcessor類

  protected class SocketProcessor extends SocketProcessorBase<NioChannel> {

        public SocketProcessor(SocketWrapperBase<NioChannel> socketWrapper, SocketEvent event) {
            super(socketWrapper, event);
        }

        @Override
        protected void doRun() {
            NioChannel socket = socketWrapper.getSocket();
            SelectionKey key = socket.getIOChannel().keyFor(socket.getPoller().getSelector());
            getHandler().process(socketWrapper, SocketEvent.CONNECT_FAIL);
        }
    }

上面類中getHandler().process的具體實作，（Handler的介面由Endpoint的內部類進行定義，

    protected static class ConnectionHandler<S> implements AbstractEndpoint.Handler<S> {
        private final Map<S, Processor> connections = new ConcurrentHashMap<>();

        @Override
        public SocketState process(SocketWrapperBase<S> wrapper, SocketEvent status) {

            S socket = wrapper.getSocket();

            Processor processor = connections.get(socket);
            return processor.process(wrapper, status);
        }
    }

至此、請求已經成功傳給可processor，

三、processor、adapter

processor是應用層協議比如HTTP的處理，他負責把請求傳給adapter，核心代碼如下，

    @Override
    public SocketState service(SocketWrapperBase<?> socketWrapper)
            throws IOException {

        try {
            getAdapter().service(request, response);
        } catch (Exception e) {
            e.printStackTrace();
        }
        return null;
    }

adapter解耦了connector和container的關系，主要負責把tomcatRequest轉換為servletRequest，然后最終呼叫container，核心代碼如下，

    public void service(org.apache.coyote.Request req, org.apache.coyote.Response res)
            throws Exception {
        Request request = (Request) req.getNote(ADAPTER_NOTES);
        Response response = (Response) res.getNote(ADAPTER_NOTES);
        if (request == null) {
            // Create objects
            request = connector.createRequest();
            request.setCoyoteRequest(req);
            response = connector.createResponse();
            response.setCoyoteResponse(res);
        }
        // Calling the container
        connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);
    }

至此請求到達了container，我們的servlet會對進行業務邏輯處理，

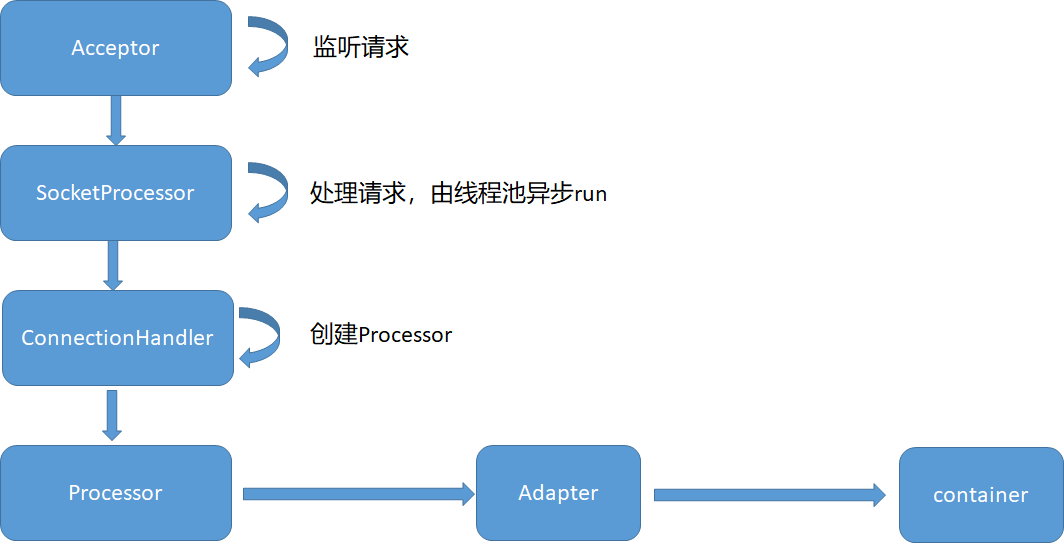

四、細化流程
