一、安裝Protues

Protues的下載
分享鏈接：
https://pan.baidu.com/s/1MmD8q2o0lx61s9iIz7ZLxQ
提取碼:d0o5
Protues的安裝程序

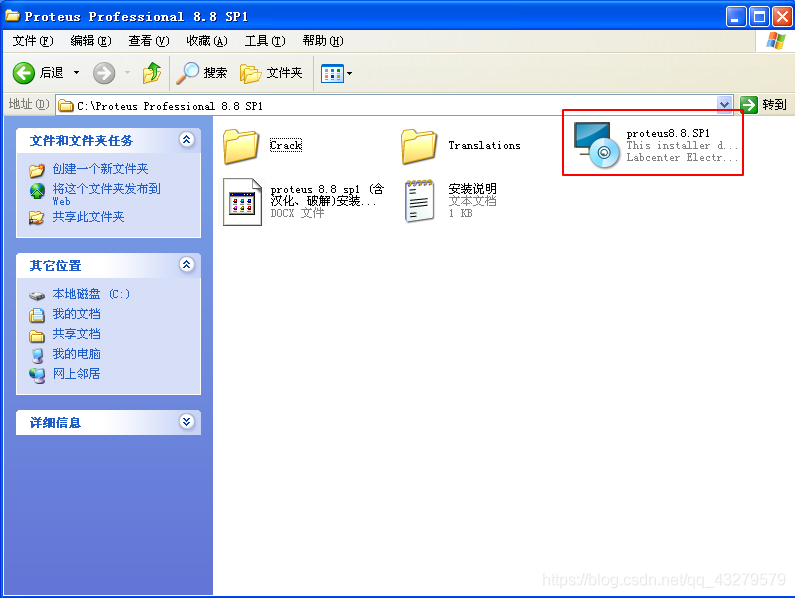

①打開安裝包，找到Proteus8.8 sp1，雙擊打開

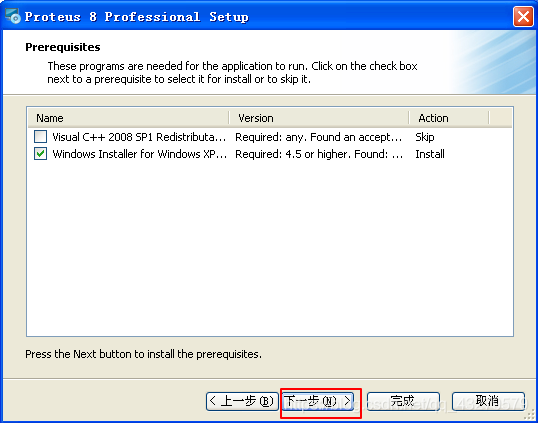

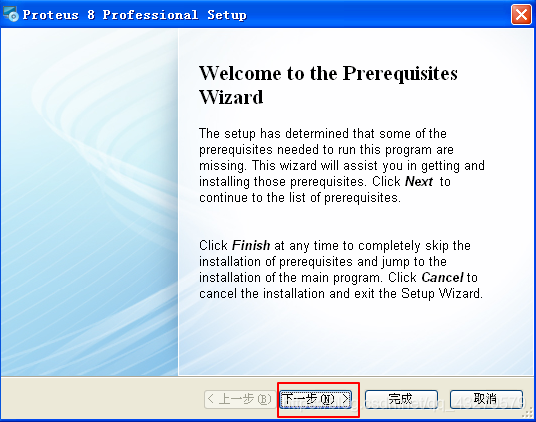

②由于是在虛擬機Windows XP的環境下安裝，所以多一些步驟，可以不用管，直接點擊下一步

③繼續直接點擊下一步

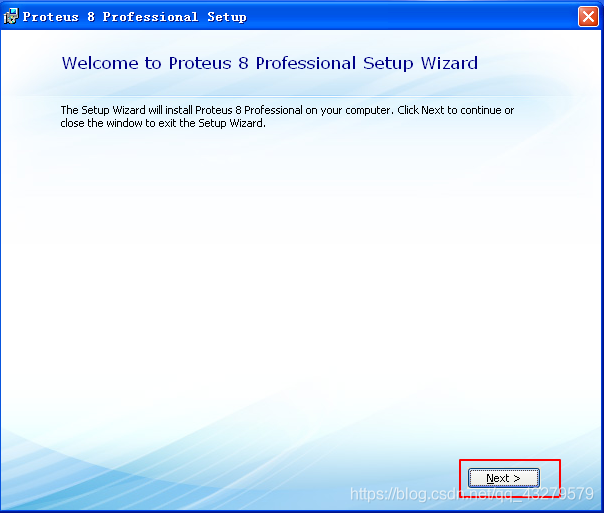

④開始安裝向導，點擊Next

⑤先勾選"I accept the terms of this agreement",再點擊Next

⑥選擇“Use a locally installed license key",然后點擊Next

⑦直接點擊Next

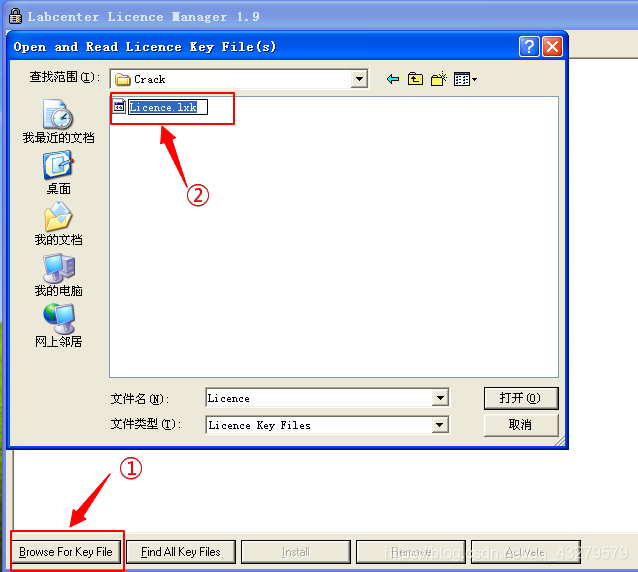

⑧先選擇"Browse For Key File"，會彈出一個新視窗，再找到License.lxk,再點擊該檔案

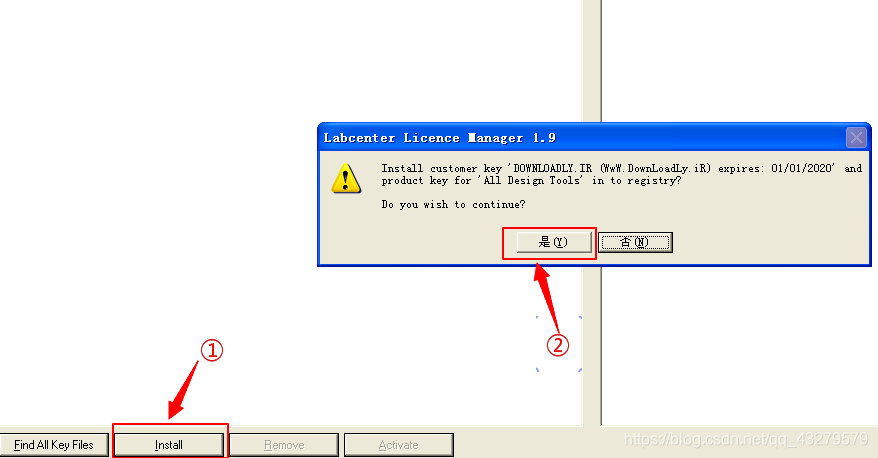

⑨點擊Install，會彈出一個對話框，選擇“是”，再點擊“Close”

⑩開始安裝，這個需要等待一段時間

你以為到這里軟體就可以正常使用了嗎？答案肯定是否定的，由于還沒有對軟體進行注冊，就不能夠正常使用，
注冊
找到安裝包中的Patch，點擊它，就完成了注冊，

二、流水燈的設計

原理圖
①放置芯片和元件

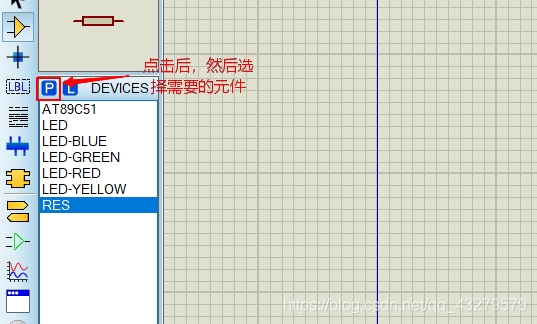

②開始放置元件
③畫總線和放置電源
④連接元件

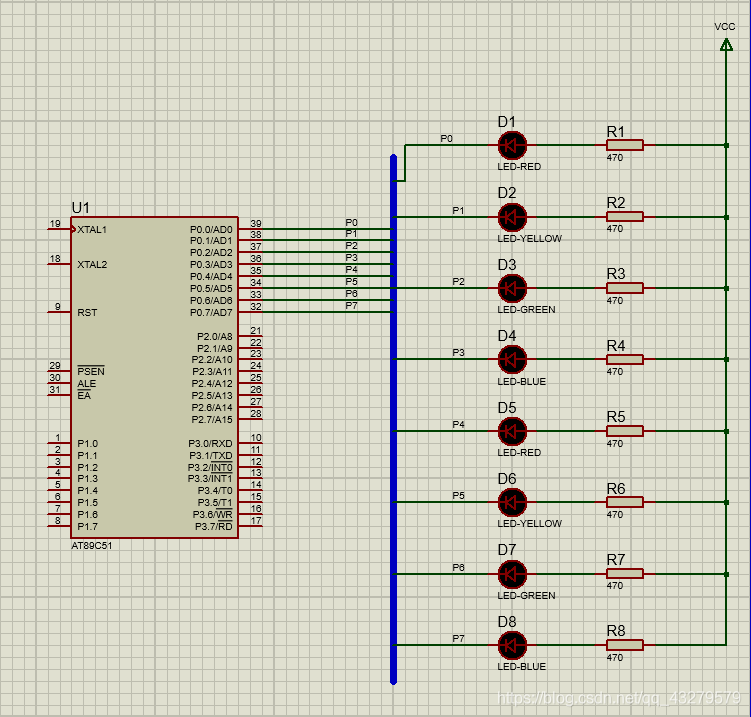

原理圖：

三、程式撰寫

程式撰寫的準備
集成開發環境：Keil C51
官網下載：
http://www.keil.com/download/product
分享鏈接：
https://pan.baidu.com/s/19g4TxW-_pNH41bLiI-5_FA
提取碼:r2eb
建立一個專案
①打開Keil uVision，點擊Project，找到New uVision Project，點擊它
②給建立的專案取一個名字
③選擇專案需要使用的芯片，選擇完成后，點擊OK（該實驗要用到的芯片是AT89C51）

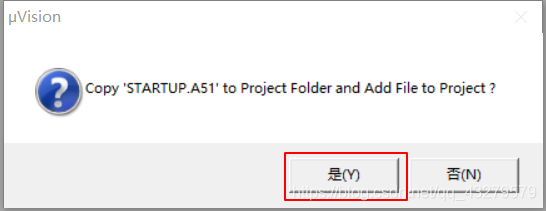

④出現一個對話框，選擇是，一個專案就建立完成，就可以開始代碼的撰寫
流水燈的代碼

//51單片機編程常用的頭檔案
	#include <reg51.h>
	#include <intrins.h>
	//延遲函式
	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}
