一、AHB總線學習
1. AHB總線結構

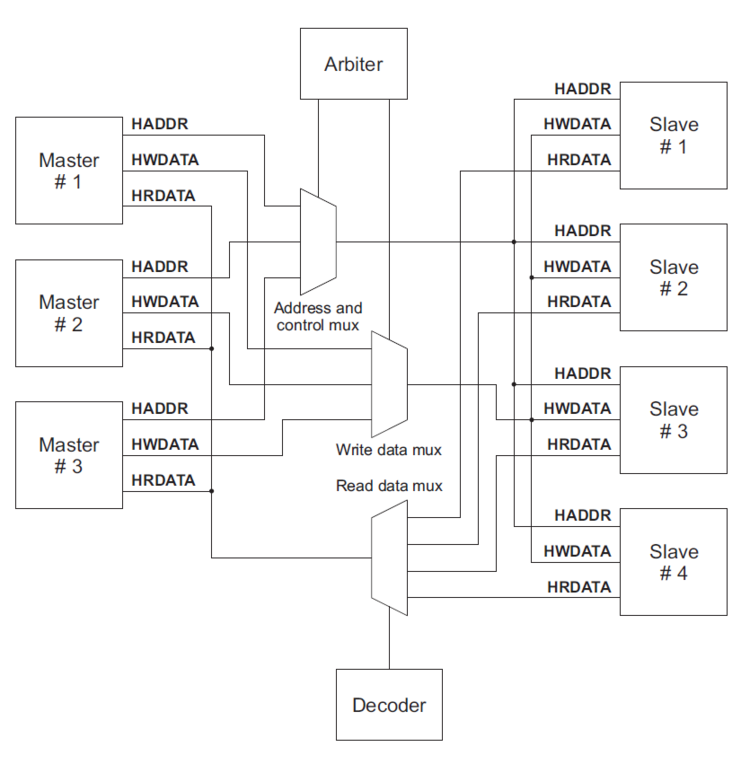

如圖所示，AHB總線系統利用中央多路選擇機制實作主機與從機的互聯問題，從圖中可以看出，AHB總線結構主要可分為三部分：主機、從機、控制部分，控制部分由仲裁器、資料多路選擇、地址和資料多路選擇及地址譯碼器組成，主機首先需要向仲裁器提出使用總線的請求hbusreq信號，仲裁器通過仲裁（多主機使用總線的優先級）授權（hgrant）給某一主機（注意：一個周期內只能有一個主機接入總線），此時，主機就可以開始進行AHB傳輸了，主機首先發出地址和控制信號，這些信號主要提供地址資訊、傳輸方向、帶寬及burst型別（burst傳輸并非本文重點，故不作討論），由于AHB總線統一給每個從機分配地址，譯碼器可以根據主機發出的地址選擇哪個主機與從機進行互聯，
2、AHB總線基本傳輸
AHB總線的一次傳輸主要由兩部分組成：地址段（開始傳輸的第一個周期）和資料段（傳輸開始后的周期），在hclk上升沿來臨時，獲得授權的主機驅動地址和控制信號到AHB總線上，在hclk下一周期的上升沿時，slave開始采樣地址和控制資訊，獲取地址和控制資訊的slave會回傳hresp（回應信號）給master,而在hclk的第三個時鐘上升沿hresp被master采樣，與此同時，master與slave間完成資料的第一次讀寫操作，
在進行資料傳輸時，若從機沒有準備好接收下一個資料iketongg將hready信號拉低來插入一個空閑周期，等下一周期hready重新為高時再接收資料，主機在當前周期發送完部分資料，而在下一周期沒有準備好發后面的資料，可通過加入BUSY狀態來延緩傳輸，
二、基于AHB總線的讀寫設計
1、輸入輸出介面
在設計某個模塊時，首先需要理清它有哪些輸入輸出，從而對設計進行一個整體了解，由于本文的讀寫模塊設計屬于比較基礎的AHB傳輸，不涉及突發傳輸、鎖定傳輸和從機的分塊傳輸，本設計的輸入有：hclk_i、irst_n、hgrant_i、hrdata_i、hready_i，輸出有：hwdata_o、htrans_o、hwrite_o、haddr_o、hbusreq_o，
1、狀態機設計
狀態機的設計比較重要，本設計的主狀態機是：空閑狀態、讀狀態、寫狀態，從狀態機分為讀狀態機（rd_fsm_r）和寫狀態機(wr_fsm_r)，讀狀態機和寫狀態機的狀態轉移圖如圖所示，
根據AHB總線地址段和資料段的特性，可將其分為：空閑狀態、請求總線狀態、地址段狀態、讀/寫資料狀態和讀/寫最后一個位元組狀態，注意：在狀態機中，何時有效很重要，從圖中可以看出，各狀態的觸發條件都有hready_i信號（由于hready_i信號是一直在變化的，可能前一個狀態hready_i信號為高，但后一個狀態會變低，不能使用軟體思維去思考，），其次，何時開始讀/寫資料，何時資料讀/寫完成，這都是由計數器計數來決定的，
2、設計時序圖

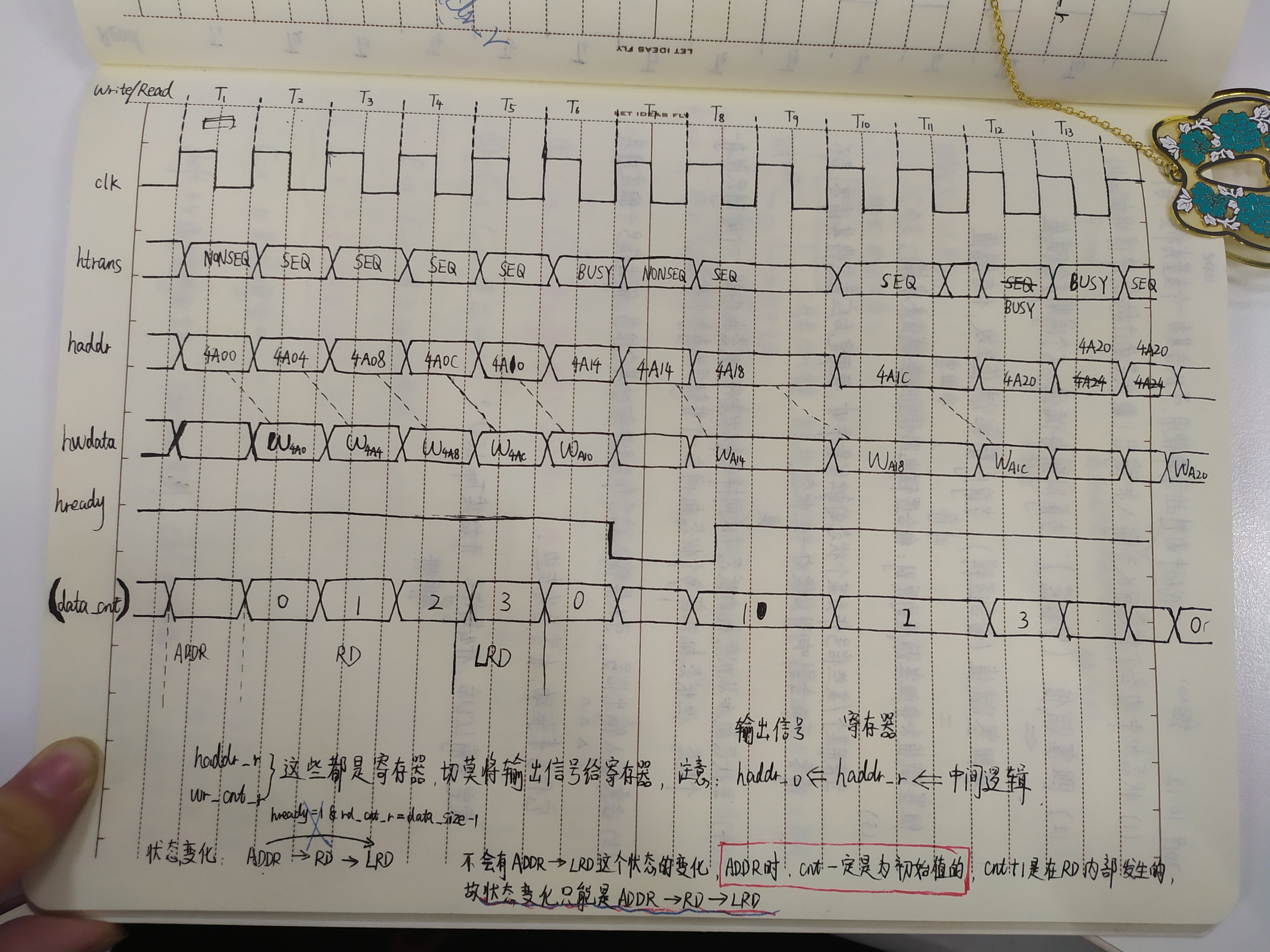

讀寫程序比較類似，時序圖如圖所示：
從圖中可以看出，地址與資料并非在同一周期（AHB總線的特性），當前周期的地址，存盤的資料在下一周期才會出現，這種地址和資料交疊出現使總線能進行高性能操作的同時，給從機也提供了足夠的時間來回應傳輸，
3、基本代碼
（1）狀態機邏輯
module ahb_test(hbusreq_o,haddr_o,htrans_o,hwdata_o,hwrite_o, hclk_i,irst_n,hgrant_i,hready_i,hrdata_i,we_i,re_i); input hclk_i,irst_n,we_i,re_i,hgrant_i,hready_i; input [31:0] hrdata_i; output hbusreq_o,hwrite_o; output [31:0] hwdata_o; output [1:0] htrans_o; output [31:0] haddr_o; reg [1:0] main_fsm_r; reg [2:0] rd_fsm_r; reg [2:0] wr_fsm_r; reg [31:0 haddr_r; reg [2:0] rd_cnt_r; reg [2:0] wr_cnt_r; parameter data_size = 4; //讀寫4個位元組資料 parameter rd_base_addr = 'h1A00; parameter wr_base_addr = 'h1B00;//the status of main fsm parameter S0 = 'd0; parameter S1 = 'd1; parameter S2 = 'd2;//the status of read fsm parameter RD_IDLE = 3'b000; parameter RD_BUSREQ = 3'b001; parameter RD_ADDR = 3'b010; parameter RD_RD = 3'b011; parameter RD_LRD = 3'b100; wire fsm_rd_idle = rd_fsm_r == RD_IDLE; wire fsm_rd_busreq = rd_fsm_r == RD_BUSREQ; wire fsm_rd_addr = rd_fsm_r ==RD_ADDR; wire fsm_rd_rd = rd_fsm_r == RD_RD; wire fsm_rd_lrd = rd_fsm_r === RD_LRD; wire rd_last_data = https://www.cnblogs.com/bing-newyearday/p/rd_cnt_r == data_size - 1'd1;//the status of write fsm parameter WR_IDLE = 3'b000; parameter WR_BUSREQ = 3'b001; parameter WR_ADDR = 3'b010; parameter WR_WD = 3'b011; parameter WR_LWD = 3'b100; wire fsm_wr_idle = wr_fsm_r == WR_IDLE; wire fsm_wr_busreq = wr_fsm_r == WR_BUSREQ; wire fsm_wr_addr = wr_fsm_r ==WR_ADDR; wire fsm_wr_wd = wr_fsm_r == WR_WD; wire fsm_wr_lwd = wr_fsm_r === WR_LWD; wire wr_last_data = https://www.cnblogs.com/bing-newyearday/p/wr_cnt_r == data_size - 1'd1; //Main FSM wire rd_done; wire wr_done; reg we_r,re_r; reg [1:0] main_fsm_r; always @(posedge hclk_i) if(~irst_n) main_fsm_r <=S0; else case(main_fsm_r) S0: if(we_r | re_r) main_fsm_r <= S1; S1: if(rd_done) main_fsm_r <=S2; S2: if(wr_done) main_fsm_r <=S0; default: main_fsm_r <= S0; endcase//Sub Read FSM always @(posedge hclk_i) if(~irst_n) rd_fsm_r <= RD_IDLE; else case(rd_fsm_r) RD_IDLE : if((we_r | re_r) | (rd_done)) rd_fsm_r <= RD_BUSREQ; RD_BUSREQ : if(hgrant_i & hready_i) rd_fsm_r <= RD_ADDR; RD_ADDR : if(hready_i) rd_fsm_r <= RD_RD; RD_RD : if(rd_cnt_r == data_size-2 & hready_i) rd_fsm_r <= RD_LRD; RD_LRD : if(hready_i & rd_last_data) rd_fsm_r <= RD_IDLE; default: rd_fsm_r <= RD_IDLE; endcase//Sub Write FSM always @(posedge hclk_i) if(~irst_n) wr_fsm_r <= WR_IDLE; else case(wr_fsm_r) WR_IDLE : if(rd_done) wr_fsm_r <= WR_BUSREQ; WR_BUSREQ : if(hgrant_i & hready_i) wr_fsm_r <= WR_ADDR; WR_ADDR : if(hready_i) wr_fsm_r <= WR_WD; WR_WD : if(wr_cnt_r == data_size-2 & hready_i) wr_fsm_r <= WR_LWD; WR_LWD : if(hready_i & wr_last_data) wr_fsm_r <= WR_IDLE; default: wr_fsm_r <= WR_IDLE; endcase
（2）暫存器邏輯
//we_ralways @(posedge hclk_i) if(~irst_n | we_r) we_r <= 1'b0; else(we_i) we_r <=1'b1;//re_ralways @(posedge hclk_i) if(~irst_n | re_r) re_r <= 1'b0; else(re_i) re_r <=1'b1;assign rd_done = main_fsm_r == S1 & hready_i & rd_last_data;assign wr_done = main_fsm_r == S2 & hready_i & wr_last_data;assign hwrite_o = (main_fsm_r == S2) ? 'd1 : 'd0;assign hbusreq_o = (fsm_rd_busreq || fsm_wr_busreq) ? 'd1 : 'd0;//rd_done_ralways @(posedge hclk_i) if(~irst_n || rd_done_r) rd_done_r <= 'd0; else if(rd_done) rd_done_r <= 'd1;//wr_done_ralways @(posedge hclk_i) if(~irst_n || wr_done_r) wr_done_r <= 'd0; else if(wr_done) wr_done_r <= 'd1;assign htrans_o = (fsm_rd_addr || fsm_wr_addr) ? 2'b10 : 2'b11;wire addr_add_en = (main_fsm_r == S1 || main_fsm_r == S2) && (fsm_rd_addr || fsm_rd_rd || fsm_wr_addr || fsm_wr_wd);//haddr_ralways @(posedge hclk_i) if(~irst_n) haddr_r <= 32'd0; else if(main_fsm_r == S1 & fsm_rd_busreq & hready_i) haddr_r <= rd_base_addr; else if(main_fsm_r == S2 & fsm_wr_busreq & hready_i) haddr_r <= wr_base_addr; else if(addr_add_en) haddr_r <= haddr_r + 32'd4;//rd_cnt_ralways @(posedge hclk_i) if (~irst_n) rd_cnt_r <= 3'd0; else if (hready_i & fsm_rd_addr) rd_cnt_r <= 3'd0; else if (hready_i & fsm_rd_rd) rd_cnt_r <= rd_cnt_r + 1'd1; else if (hready_i & rd_last_data) rd_cnt_r <= 3'd0;//wr_cnt_ralways @(posedge hclk_i) if (~irst_n) wr_cnt_r <= 3'd0; else if (hready_i & fsm_wr_addr) wr_cnt_r <= 3'd0; else if (hready_i & fsm_wr_wd) wr_cnt_r <= wr_cnt_r + 1'd1; else if (hready_i & wr_last_data) wr_cnt_r <= 3'd0;reg [31:0] rd_data_r [ 0 : data_size-1];//rd_data_ralways @(posedge hclk_i) if(~irst_n) {rd_data_r[0],rd_data_r[1],rd_data_r[2],rd_data_r[3]} <= 32'd0; else if(main_fsm_r == S1 & (fsm_rd_rd || fsm_rd_lrd) & hready_i) rd_data_r <= hrdata_i;assign hwdata_o = (main_fsm_r == S2 & (fsm_wr_wd || fsm_wr_lwd) & hready_i) ? rd_data_r[wr_cnt_r] : 32'b0;assign haddr_o = haddr_r;endmodule
至此，本文基于AHB總線的master讀寫設計就完成了，在設計程序中，重要的是畫出狀態機，并理解每個狀態的邏輯及狀態與狀態間跳轉的觸發條件，需要理解阻塞賦值和非阻塞賦值，在這里說一下我對阻塞賦值和非阻塞賦值的理解：
（1）非阻塞賦值（需要使用暫存器將值存盤起來，使用always塊賦值）：當前周期時鐘上升沿時存盤值，下一周期時鐘上升沿才會進行賦值操作，（和下一周期的時序也有關系），使用非阻塞賦值，各個賦值陳述句在塊結束后（下一周期）同步賦值，
（2）阻塞賦值（組合邏輯，assign賦值）：當前周期時鐘上升沿賦值生效，不存盤值，使用assign能實時給wire型信號賦值，（在當前周期完成操作），阻塞陳述句是順序執行的，在當前周期，前一個賦值陳述句執行完才能執行下一個賦值陳述句，即前一賦值陳述句的結果能影響下一賦值陳述句的值，
模塊輸入輸出一般都是wire型，內部邏輯可以是wire也可以是reg，一般先對一些內部邏輯信號進行各種操作，最后再將其賦值給輸出信號，如本文assign haddr_o = haddr_r；中間對haddr_r進行操作，最后將其賦值給haddr_o，
