專案管理之進度管理——單代號網路圖
1. 概念
前導圖法（Precedence Diagramming Method, PDM）,也稱之為緊前關系繪圖法，是用于編制專案進度網路圖的一種方法，它使用方框（稱之為節點）代表活動，節點之間用箭頭連接，以顯示節點之間的邏輯關系，這種網路圖也被稱作為單代號網路圖（只有節點需要編號）或活動節點圖（Active On Node， AON），
前導圖法包括活動之間存在4種型別的依賴關系，分別是：
1.結束-開始的關系（F-S型）：前序活動結束后，后續活動才能開始，例如：只有比賽（緊前活動）結束，頒獎地典禮（緊后活動）才能開始，
2.結束-結束的關系（F-F型）：前序活動結束后，后續活動才能結束，例如：只有完成了檔案的撰寫（緊前后動），才能完成檔案的編輯（緊后活動）
3.開始-開始的關系（S-S型）：前序活動開始后，后續活動才能開始，例如：開始播放伴奏后（緊前活動），才能開始演唱（緊后活動）
4.開始-結束的關系（S-F型）：前序活動開始后，后續活動才能結束，例如：只有新版本系統提供穩定服務后（緊前活動），舊版本系統才能停止服務（緊后活動）
2.單代號網路圖的特點：
1、繪圖簡單，不需要用虛箭線，作業之間的邏輯關系比較容易表達，
2、單代號網路圖相對于雙代號網路圖更便于檢查和修改，
3、由于單代號網路圖的作業持續時間表示在節點內，所以相對不夠形象、直觀，
4、使用單代號網路圖表示的作業間的邏輯關系，其箭線可能會產生較多的縱橫交叉的現象，
5、當沒有節點時間引數時，不能畫時標網路圖，
3.單代號網路圖繪制規則
1、繪圖中禁止出現回圈回路，
2、每個節點表示一項作業，所以各節點的代號不能重復，
3、繪圖中禁止出現雙向箭頭或者無箭頭的連線，
4、使用數字表示作業的名稱時，應由小至大按活動先后順序進行編號，
5、繪圖中禁止出現沒有箭尾節點的箭線和沒有箭頭節點的箭線，
6、繪圖中，箭線不宜交叉，但是當交叉不可避免時，也可以采用過橋法或指向法進行繪制，
7、在單代號網路途中，只有一個起點節點和一個終點節點，如果在網路圖中有多項起點節點或多項終點節點，則應該在網路圖的兩端分別設定一項虛作業，作為該網路圖的起點節點和終點節點，
8、除了起點節點和終點節點以外，其他所有的節點都應該有指向箭線和背向箭線，
9、在繪制網路圖時，單代號和雙代號的畫法不能混用，
4.單代號網路圖組成的基本元素：
1、節點：表示的是作業，一個節點則表示一個作業，一般用圓圈或者矩形表示，在單代號網路圖中節點必須進行編號，且標注在節點內，編號可以間斷，但是與雙代號網路圖一樣絕不可以重復，
2、箭線：表示的是工序之間的邏輯關系，箭線一般用水平直線、折線或者斜線來表示，水平投影時的方向應自左向右，表示的是作業進行的方向，
3、線路：在單代號網路途中，每條線路都應該用其該線路上的節點編號，依照從小到大的順序進行表述，
5. 繪制單代號網路圖：
圖例1：
圖例2：
圖例3：

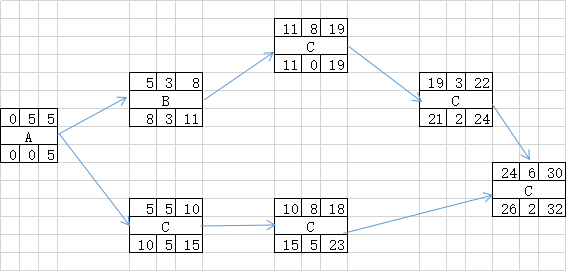

繪制一張單代號網路圖：
看完這篇，單代號網路圖，你會畫了嗎？留言告訴我吧！
