回顧Flink Kubernetes

Flink Kubernetes與Flink Native Kubernetes是不同的概覽，先回顧一下Flink Kubernetes：

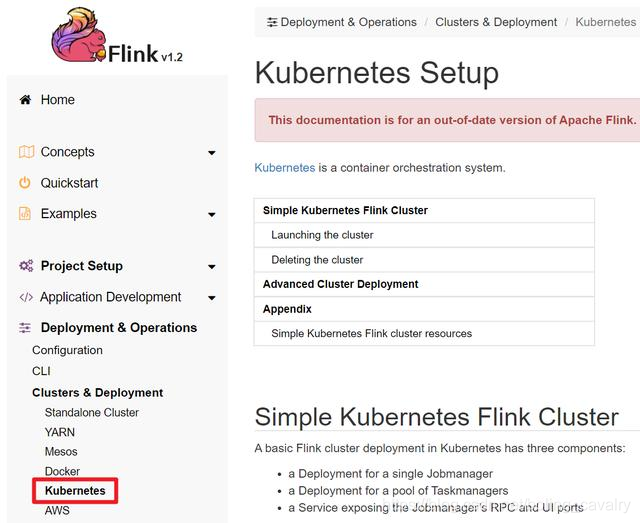

如下圖，從1.2版本到目前最新的1.10，Flink官方都給出了Kubernetes上部署和運行Flink的方案：
在kubernetes上有兩種方式運行flink：session cluster和job cluster，其中session cluster是一套服務可以提交多個任務，而job cluster則是一套服務只對應一個任務；

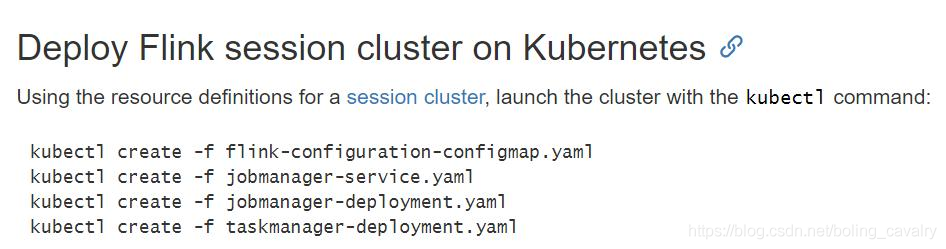

下圖是典型的session cluster部署操作，可見關鍵是準備好service、deployment等資源的yaml檔案，再用kubectl命令創建：

關于Flink Native Kubernetes

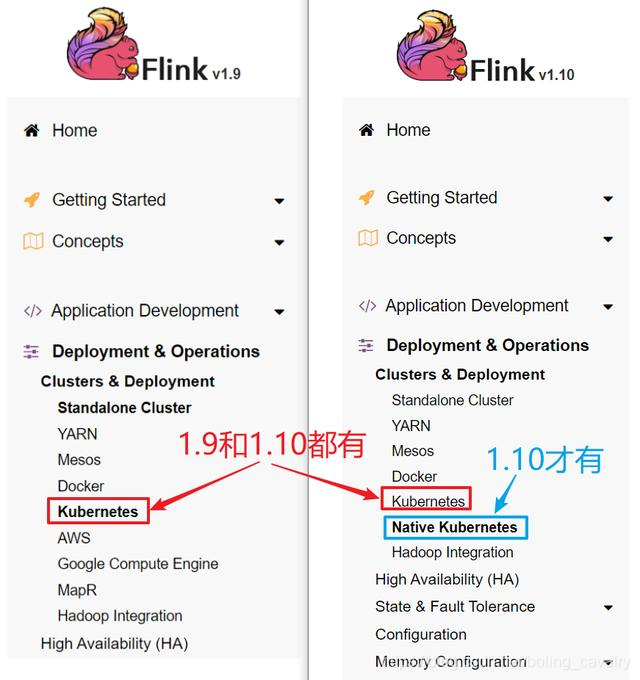

先對比官方的1.9和1.10版本檔案，如下圖和紅框和藍框所示，可見Flink Native Kubernetes是1.10版本才有的新功能：

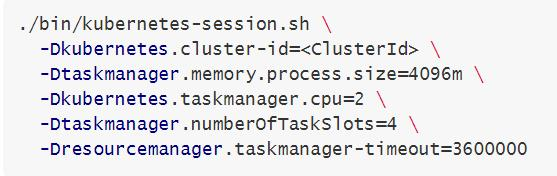

看看Native Kubernetes是如何運行的，如下圖，創建session cluster的命令來自Flink安裝包：

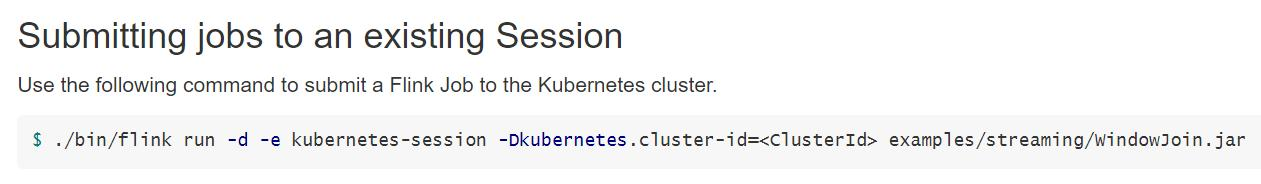

更有趣的是，提交任務的命令也來自Flink安裝包，就是我們平時提交任務用到flink run命令，如下圖：

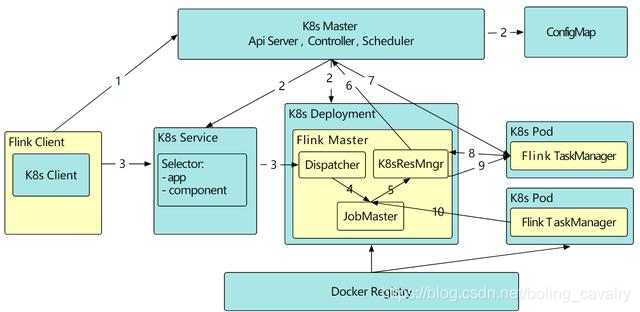

結合官方給出的提交和部署流程圖就更清晰了：kubernetes上部署了Flink Master，由Flink Client來提交session cluster和job的請求：

Flink Kubernetes和Flink Native Kubernetes的區別

至此，可以小結Flink Kubernetes和Flink Native Kubernetes的區別：

Flink Kubernetes自1.2版本首次出現，Flink Native Kubernetes自1.10版本首次出現；
Flink Kubernetes是把JobManager和TaskManager等行程放入容器，在kubernetes管理和運行，這和我們把java應用做成docker鏡像再在kubernetes運行是一個道理，都是用kubectl在kubernetes上操作；
Flink Native Kubernetes是在Flink安裝包中有個工具，此工具可以向kubernetes的Api Server發送請求，例如創建Flink Master，并且可以和Flink Master通訊，用于提交任務，我們只要用好Flink安裝包中的工具即可，無需在kubernetes上執行kubectl操作；

Flink Native Kubernetes在Flink-1.10版本中的不足之處

Flink Native Kubernetes只是Beta版，屬于實驗性質（官方原話：still experimental），請勿用于生產環境！
只支持session cluster模式（一個常駐session執行多個任務），還不支持Job clusters模式(一個任務對應一個session)

盡管還沒有進入Release階段，但這種操作模式對不熟悉kubernetes的開發者來說還是很友好的，接下來通過實戰來體驗吧；

官方要求

為了體驗Native Kubernetes，flink官方提出了下列前提條件：

kubernetes版本不低于1.9
kubernetes環境的DNS是正常的
KubeConfig檔案，并且這個檔案是有權對pod和service資源做增刪改查的（kubectl命令有權對pod和service做操作，也是因為它使用了對應的KubeConfig檔案），這個檔案一般在kubernetes環境上，全路徑：~/.kube/config
pod執行時候的身份是service account，這個service account已經通過RBAC賦予了pod的增加和洗掉權限；

前面兩點需要您自己保證已達到要求，第三和第四點現在先不必關心，后面有詳細的步驟來完成；

實戰環境資訊

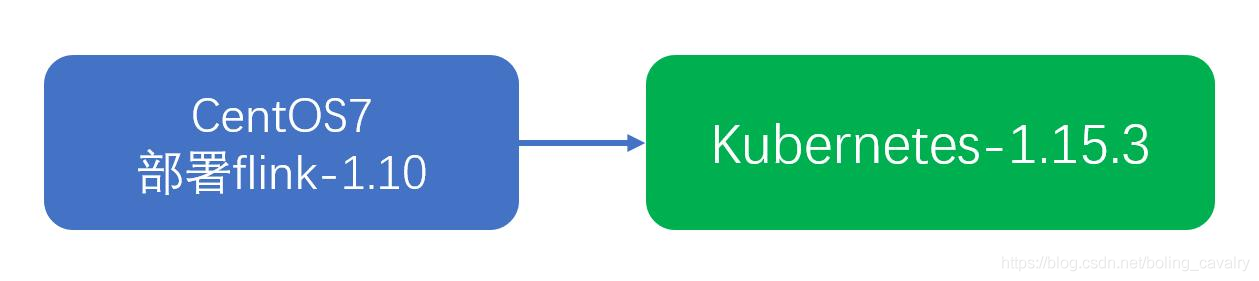

本次實戰的環境如下圖所示，一套kubernetes環境（版本是1.15.3），另外還有一臺CentOS7電腦，上面已部署了flink-1.10（這里的部署是說把安裝包解壓，不啟動任何服務）：
在這里插入圖片描述
準備完畢，開始實戰了~

實戰內容簡介

本次實戰是在kubernetes環境創建一個session cluster，然后提交任務到這個sessionc cluster運行，與官方教程不同的是本次實戰使用自定義namespace和service account，畢竟生產環境一般是不允許使用default作為namespace和service account的；

實戰

在CetnOS7電腦上操作時使用的是root賬號；
在kubernetes的節點上，確保有權執行kubectl命令對pod和service進行增刪改查，將檔案~/.kube/config復制到CentOS7電腦的~/.kube/目錄下；
在kubernetes的節點上，執行以下命令創建名為flink-session-cluster的namespace：

kubectl create namespace flink-session-cluster

執行以下命令創建名為flink的serviceaccount：

kubectl create serviceaccount flink -n flink-session-cluster

執行以下命令做serviceaccount和角色的系結：

kubectl create clusterrolebinding flink-role-binding-flink \
  --clusterrole=edit \
  --serviceaccount=flink-session-cluster:flink

SSH登錄部署了flink的CentOS7電腦，在flink目錄下執行以下命令，即可創建名為session001的session cluster，其中-Dkubernetes.namespace引數指定了namespace，另外還指定了一個TaskManager實體使用一個CPU資源、4G記憶體、內含6個slot：

./bin/kubernetes-session.sh \
  -Dkubernetes.namespace=flink-session-cluster \
  -Dkubernetes.jobmanager.service-account=flink \
  -Dkubernetes.cluster-id=session001 \
  -Dtaskmanager.memory.process.size=8192m \
  -Dkubernetes.taskmanager.cpu=1 \
  -Dtaskmanager.numberOfTaskSlots=4 \
  -Dresourcemanager.taskmanager-timeout=3600000

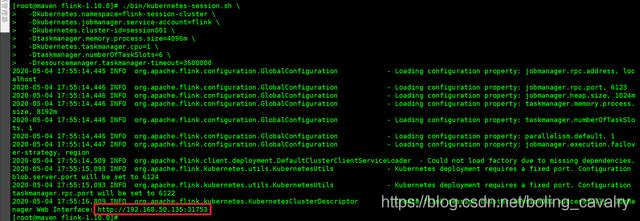

如下圖，控制臺提示創建成功，并且紅框中提示了flink web UI的訪問地址是http://192.168.50.135:31753：

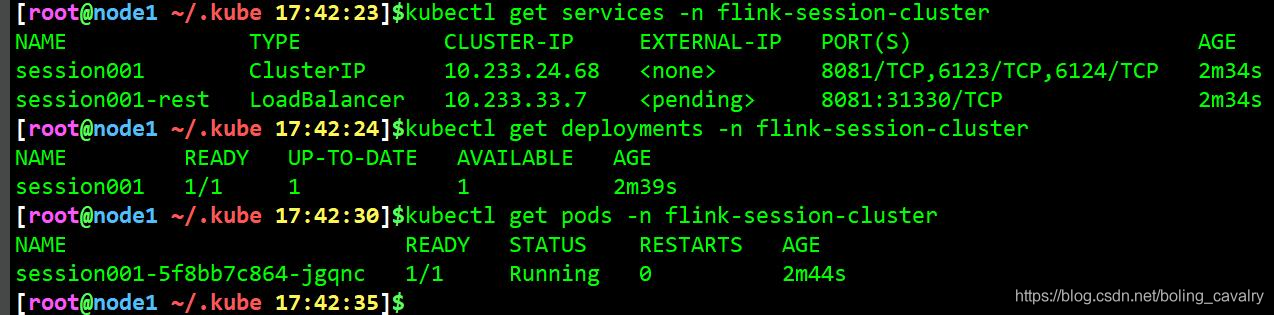

下載鏡像和啟動容器需要一定的時間，可以用kubectl get和kubectl describe命令觀察對應的deployment和pod的狀態：

Flink Native Kubernetes實戰

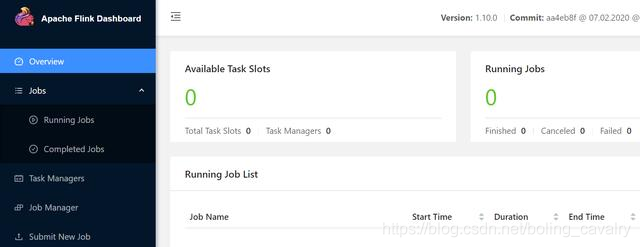

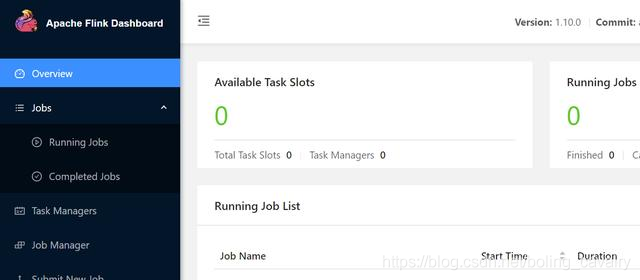

9. pod啟動成功后訪問flink web，如下圖，此時還沒有創建TaskManager，因此Slot為零：
在這里插入圖片描述
10. 回到CentOS7電腦，在flink目錄下執行以下命令，將官方自帶的WindowJoin任務提交到session cluster：

./bin/flink run -d \
  -e kubernetes-session \
  -Dkubernetes.namespace=flink-session-cluster \
  -Dkubernetes.cluster-id=session001 \
  examples/streaming/WindowJoin.jar

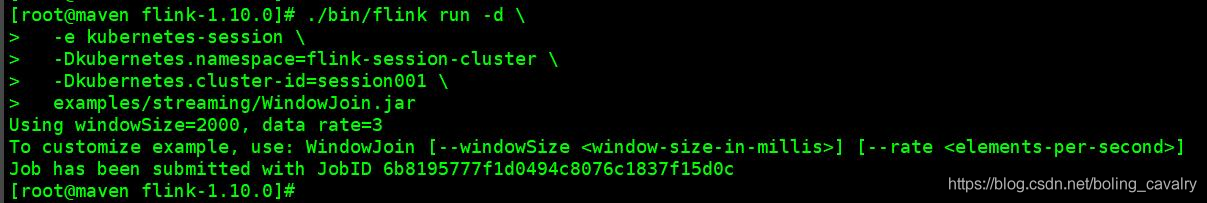

控制臺提示提交任務成功：

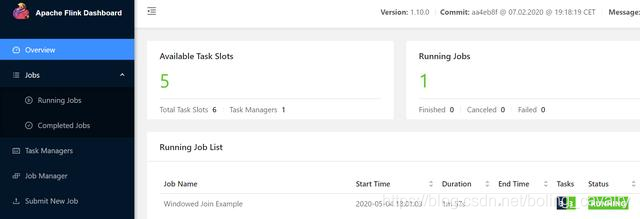

頁面上也會同步顯示增加了一個TaskManager，對應6個slot，已經用掉了一個：

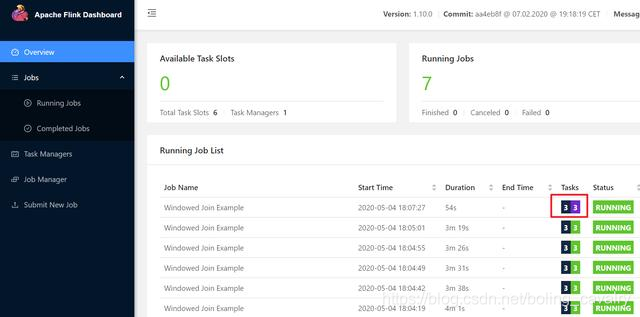

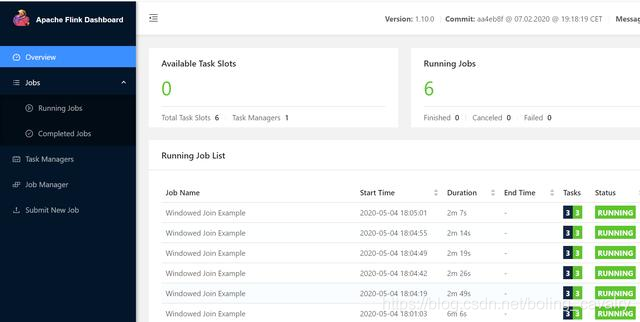

再連續提交5次相同的任務，將此TaskManager的slot用光：
這時候再提交一次任務，按理來說應該增加一個TaskManager，可是頁面如下圖所示，TaskManager數量還是1，并沒有增加，并且紅框中顯示新增的任務并沒有正常運行起來：

在這里插入圖片描述

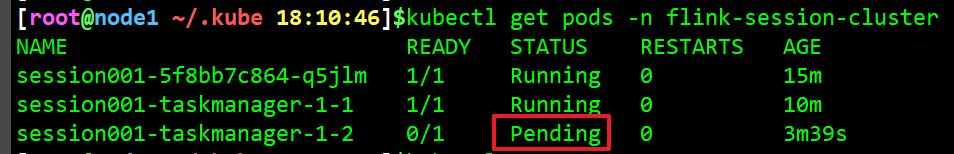

15. 在kubernetes環境查看pod情況，如下圖紅框所示，有個新建的pod狀態是Pending，看來這就是第七個任務不能執行就是因為這個新建的pod無法正常作業導致的：

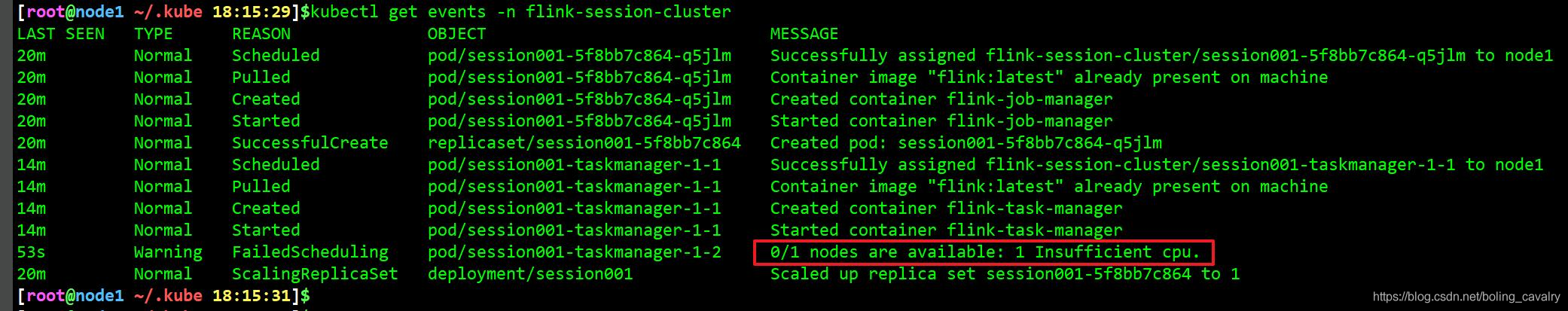

16. 再看看這個namespace的事件通知，如下圖紅框所示，名為session001-taskmanager-1-2的pod有一條通知資訊：由于CPU資源不足導致pod創建失敗：
在這里插入圖片描述
17. 窮到沒錢配置kubernetes環境，連一核CPU都湊不齊：

在這里插入圖片描述
18. 一時半會兒也找不出多余的CPU資源，唯一能做的就是降低TaskManager的CPU要求，剛才配置的是一個TaskManager使用一核CPU，我打算降低一半，即0.5核，這樣就夠兩個TaskManager用了；
19. 您可能會疑惑：怎么會有0.5個CPU這樣的配置？這個和kubernetes的資源限制有關，kubernetes對pod的CPU限制粒度是千分之一個CPU，也是就是在kubernetes中，配置1000單位的CPU表示使用1核，我們配置0.5核，不過是配置了500單位而已（所以我還可以更窮....）
20. 接下來的操作是先停掉當前的session cluster，再重新創建一個，創建的時候引數-Dkubernetes.taskmanager.cpu的值從1改為0.5
21. 在CentOS7電腦上執行以下命令，將session cluster停掉，釋放所有資源：

echo 'stop' | \
  ./bin/kubernetes-session.sh \
  -Dkubernetes.namespace=flink-session-cluster \
  -Dkubernetes.cluster-id=session001 \
  -Dexecution.attached=true

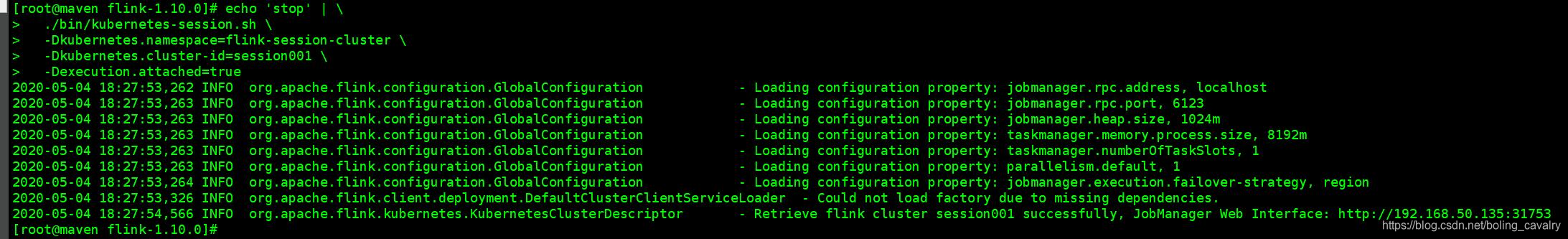

控制臺提示操作成功：
稍等一分鐘左右，再去查看pod，發現已經全部不見了：
在CentOS7電腦的flink目錄下，執行以下命令，和之前相比，唯一變化就是-Dkubernetes.taskmanager.cpu引數的值：

./bin/kubernetes-session.sh \
  -Dkubernetes.namespace=flink-session-cluster \
  -Dkubernetes.jobmanager.service-account=flink \
  -Dkubernetes.cluster-id=session001 \
  -Dtaskmanager.memory.process.size=4096m \
  -Dkubernetes.taskmanager.cpu=0.5 \
  -Dtaskmanager.numberOfTaskSlots=6 \
  -Dresourcemanager.taskmanager-timeout=3600000

從控制臺提示得到新的flink web UI埠值，再訪問網頁，發現啟動成功了：

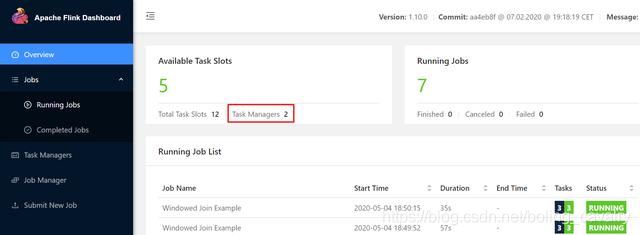

像之前那樣提交任務，連續提交7個，這一次很順利，在提交了第七個任務后，新的TaskManager創建成功，7個任務都成功執行了：

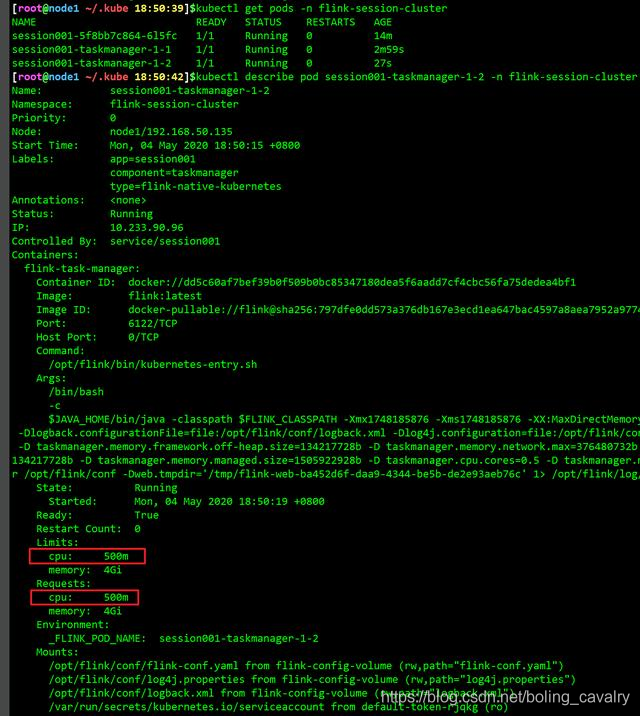

用kubectl describe pod命令查看TaskManager的pod，如下圖紅框所示，可見該pod的CPU用量是500單位，符合之前的推測：

這里再提醒一下，降低CPU用量，意味著該pod中的行程獲取的CPU執行時間被降低，會導致任務執行變慢，所以這種方法不可取，正確的思路是確保硬體資源能滿足業務需求(像我這樣窮到一核CPU都湊不齊的情況還是不多的....)

清理資源

如果已完成Flink Native Kubernetes體驗，想徹底清理掉前面的所有資源，請按照以下步驟操作：

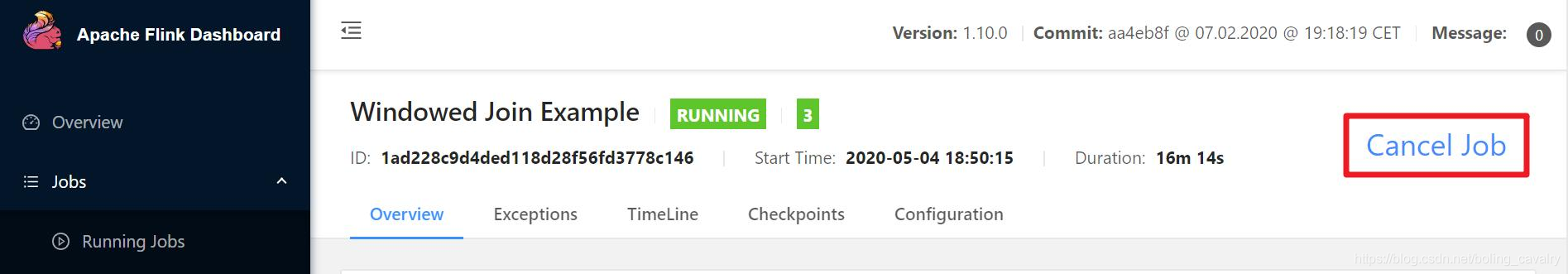

在web頁面點擊Cancel Job停止正在運行的任務，如下圖紅框：
在CentOS7電腦上停止session cluster：

echo 'stop' | \
  ./bin/kubernetes-session.sh \
  -Dkubernetes.namespace=flink-session-cluster \
  -Dkubernetes.cluster-id=session001 \
  -Dexecution.attached=true

在kubernetes節點清理service、clusterrolebinding、serviceaccount、namespace：

kubectl delete service session001 -n flink-session-cluster
kubectl delete clusterrolebinding flink-role-binding-flink
kubectl delete serviceaccount flink -n flink-session-cluster
kubectl delete namespace flink-session-cluster

所有cluster session相關的ConfigMap、Service、Deployment、Pod等資源，都通過kubernetes的ownerReferences配置與service關聯，因此一旦service被洗掉，其他資源被被自動清理掉，無需處理；

至此，Flink Native Kubernetes相關的實戰就完成了，如果您也在關注這個技術，希望本文能給您一些參考
